Conexão dos alto-falantes ao amplificador
Depois de colocar os alto-falantes, conecte os fios dos alto-falantes ao
amplificador. Consulte "Diretrizes de instalação" na página 10.
Os alto-falantes possuem dois fios isolados:
• O fio marcado (com listras, estriados ou cores) conecta-se ao terminal positivo (+).
• O fio liso deve ser conectado ao terminal negativo (-).
Conexão de um par de alto-falantes
Para conectar dois pares de alto-falantes, consulte a página 13.
1. Certifique-se de que o amplificador não esteja conectado à fonte de
alimentação CA (de rede elétrica).
2. Remova um conector do bloco de terminais do conector SPEAKERS OUT.
3.
Conecte os fios dos alto-falantes:
A. Insira o fio marcado do alto-falante esquerdo no terminal positivo
o fio liso no terminal negativo
B. Insira o fio marcado do alto-falante direito no terminal positivo
fio liso no terminal negativo
4.

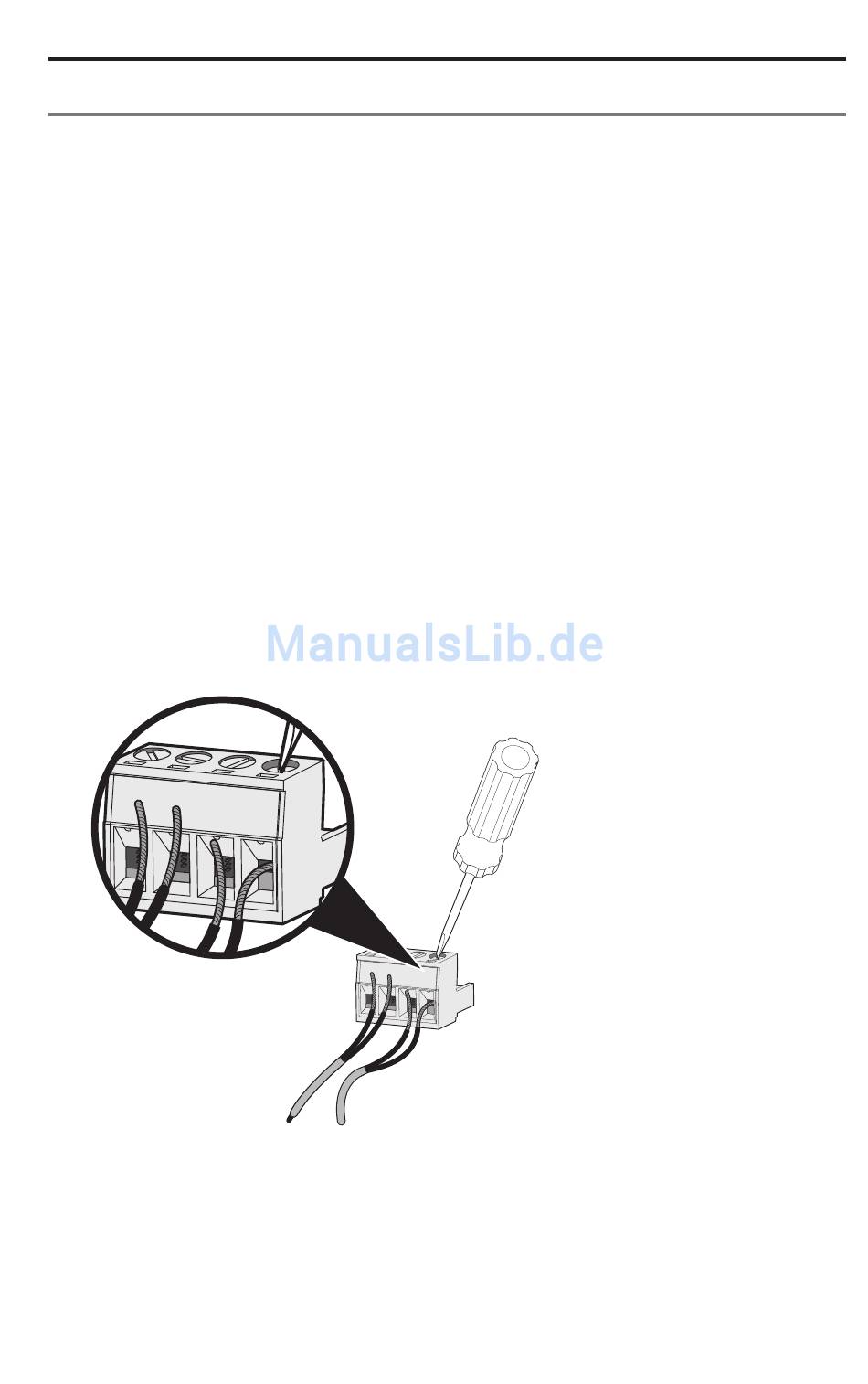

Prenda os fios nos terminais usando uma chave de fenda pequena de ponta
chata para apertar os parafusos nos terminais.
Configuração do sistema
L –
.
R –
.
+ L
e
+ R
e o
Português - 11
