Verbindungen In Der Betriebsart „Dmx - involight COBARCH1220 Bedienungsanleitung

9-Kanal Modus (9-ch):
Kanal Funktion
2 Dimmer
2 Rot
3 Grün
4 Blau
5 Weiß
6 Strobe
7
AUTO Modus
8 Geschwindigkeit
9 Musiksteuerung

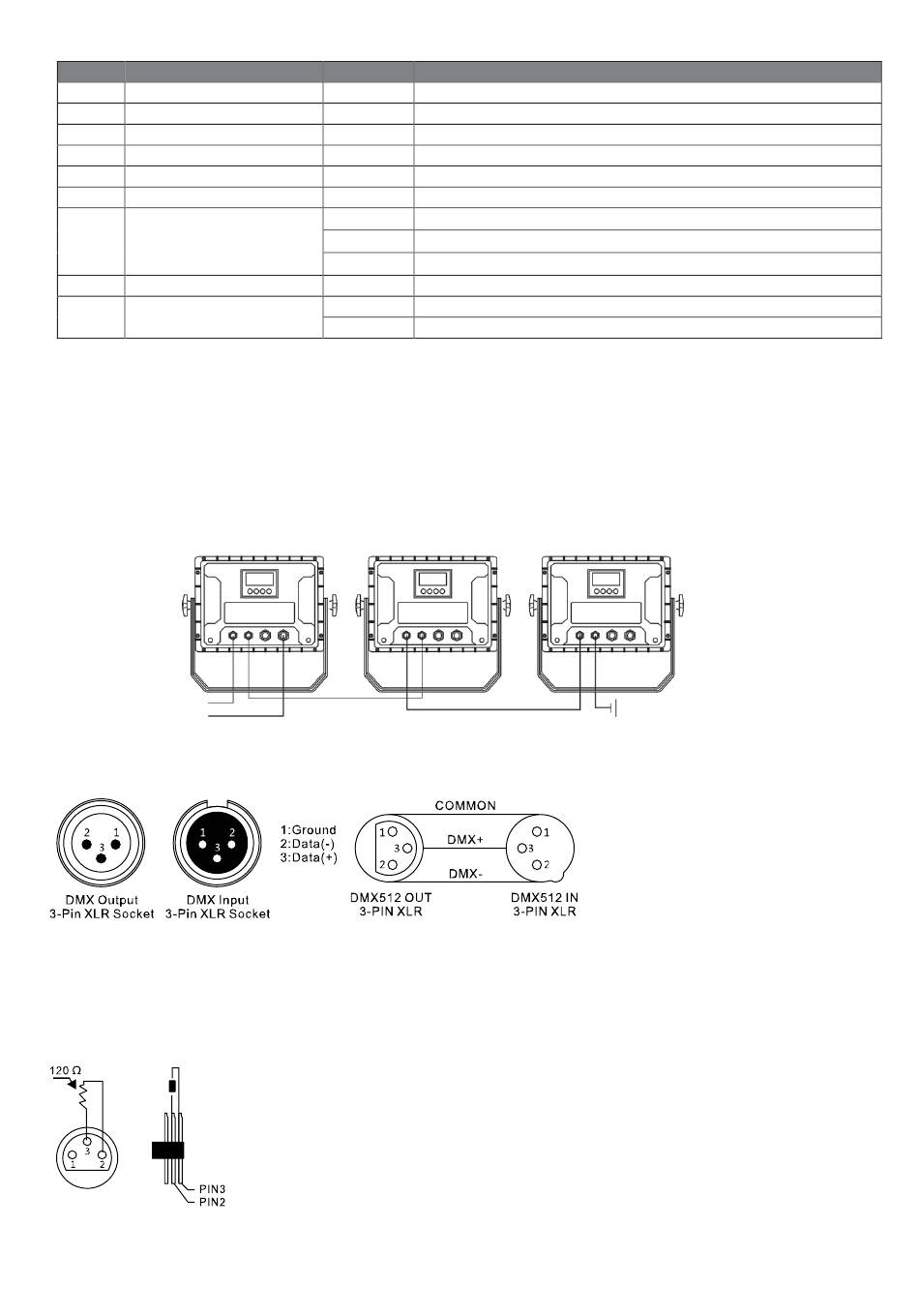

3.4 Verbindungen in der Betriebsart „DMX":
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter,
um eine Reihenschaltung zu bilden.
DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
All manuals and user guides at all-guides.com
Wert Beschreibung
0-255 Master Dimmer von 0 - 100%
Rot von 0 – 100% dimmen
0-255
Grün von 0 – 100% dimmen
0-255
Blau von 0 – 100% dimmen
0-255
Weiß von 0 – 100% dimmen
0-255
0-255 Strobe Effekt, Geschwindigkeit ansteigend.
0-015 Blackout
016-135 Statische Farben
136-255 Automatische Farbwechsel, Geschwindigkeit ansteigend.
0-255 Geschwindigkeit des automatischen Farbwechsels
0-127 Musiksteuerung deaktiviert
128-255 Musiksteuerung aktiviert
7
