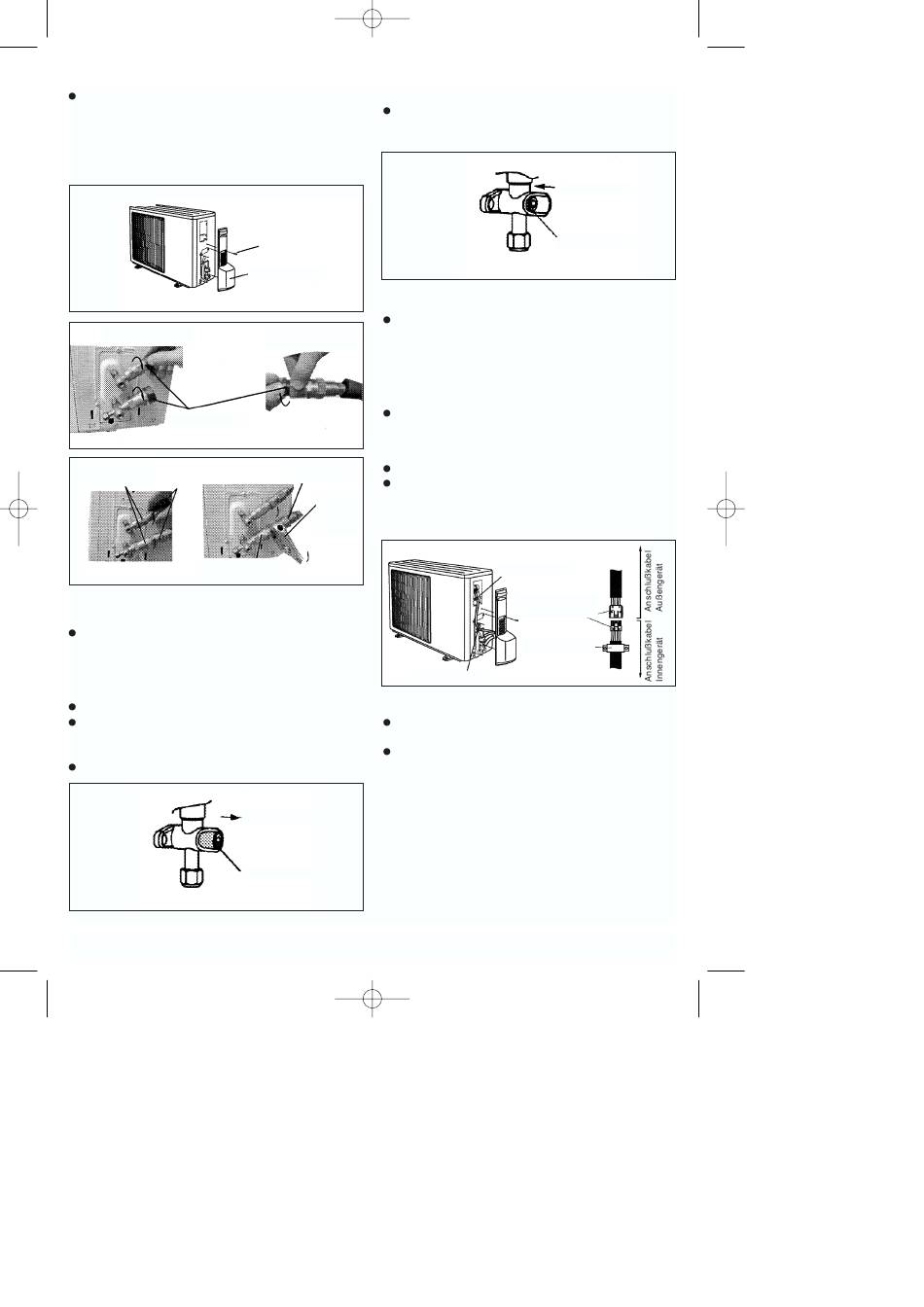

Anleitung SKA 3501 EQ C+H D
Verwenden Sie anschließend passende
Gabelschlüssel und schrauben Sie die
Verschraubungen zügig fest an. Das dabei
ausgeübte Drehmoment muss
15 Nm betragen. Überprüfen Sie dies mittels
eines Drehmomentschlüssels.
Außengerät
Verschraubung am
Außengerät
Kunststoffmutter
Verschraubung am
Verschraubung Kühl-
Außengerät
mittelleitung
Verschraubung am
Außengerät
5.3 Untere Kühlmittelleitung anschließen
Der Anschluss der unteren Kühlmittelleitung
entspricht dem der oberen Kühlmittelleitung. Das
ausgeübte Drehmoment muss 32 Nm betragen.
5.4 Absperrventile öffnen
Entfernen Sie die Verschlussmuttern.
Drehen Sie die Absperrventile entgegen dem
Uhrzeigersinn vollständig nach außen. Die
Absperrventile sind geöffnet.
Ziehen Sie die Verschlussmuttern wieder fest.
13.12.2004
8:33 Uhr
5.5 Absperrventile schließen
Gehen Sie wie unter 5.4 beschrieben vor, ziehen
Sie die Absperrventile jedoch im Uhrzeigersinn
nach innen fest an..
Schutzabdeckung
5.6 Dichtheitsprüfung
Alle Anschlüsse sind mittels Lecksuchspray oder
Verschraubung an
ähnlichen Mittel auf Dichtheit geprüft werden.
Kühlmittelleitung
6. Elektrischer Anschluss
6.1 Wichtige Hinweise
Hinweis zum elektrischen Anschluss beachten.
6.2 Elektrischen Anschluss zwischen Innengerät
und Außengerät herstellen
Verschraubung
Entfernen Sie die Kabelschellen.
Kühlmittelleitung
Verbinden Sie das freie Ende des Verbindungs-
Dreh-
kabels das vom Innengerät zum Außengerät
moment-
führt mit dem Stecker-Kupplungssystem vom
schlüssel
Außengerät.
Fixieren Sie das Verbindungskabel mit den
Kabelschellen am Außengerät.
Schrauben Sie die Anschluss -
Schutzabdeckung am Außengerät wieder fest.
Befestigen Sie mit den beiliegenden Kunststoff-
schellen das komplette, mit dem Schutzband um-
öffnen
wickelte Leitungspaket an der Außenwand.
7. Fernbedienungshalterung
geöffnet
Vor Befestigung der Halterung prüfen Sie, ob die
Fernbedienung am für die Halterung vorgesehenen
Seite 27
schließen
geschlossen
Kabelschelle
Stecker-Kupplungs-
system
Kabelschelle
Kabelschelle
27
