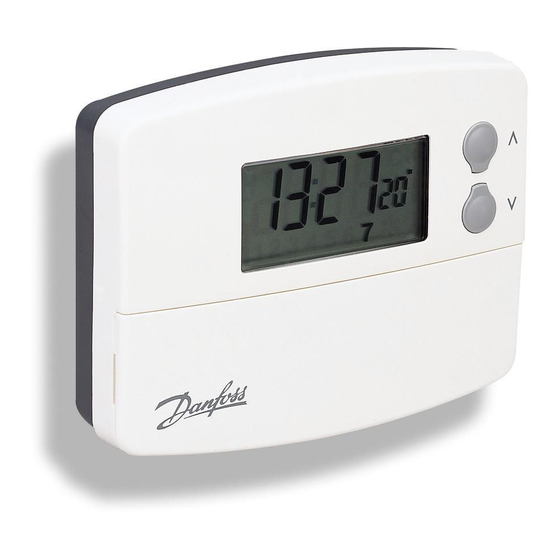

Danfoss RT51 Installationsanleitung
Electronic room thermostat with
manual or automatic day/night set-back
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Certification Mark
Installation Instructions
GB
User Instructions
Instructions d'installation
F
Instructions d'utilisateur
Installationsanweisungen
D
Inbetriebnahme-Instruktion
Instrucciones de instalación
ES
Instrucciones del usuario
Instruktions vejledning
DK
Brugervejleding
RT51/52 + RF
Electronic room thermostat with
manual or automatic Day/Night set-back
Installatie handleiding
NL
Instructiesevoor Gebruik
Ïäçãßåò åãêáôÜóôáóçò
GR
Ïäçãßåò ÷ñÞóçò
Instrukcja instalacji
PL
Instrukcja Użytkownika
Montavimo instrukcijos
LT
Informacija Vartotojui
Istruzioni per l'uso
I
Istruzioni per l'utente
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss RT51
Inhaltszusammenfassung für Danfoss RT51
- Seite 1 RT51/52 + RF Electronic room thermostat with manual or automatic Day/Night set-back Certification Mark Installation Instructions Installatie handleiding User Instructions Instructiesevoor Gebruik Ïäçãßåò åãêáôÜóôáóçò Instructions d’installation Ïäçãßåò ÷ñÞóçò Instructions d’utilisateur Installationsanweisungen Instrukcja instalacji Inbetriebnahme-Instruktion Instrukcja Użytkownika Instrucciones de instalación Montavimo instrukcijos...
-
Seite 2: Inhaltsverzeichnis
Installation Instructions User Instructions 8-12 Instructions d’installation 13-17 Instructions d’utilisateur 18-21 Installationsanweisungen 22-26 Inbetriebnahme-Instruktion 27-30 Instrucciones de instalación 31-35 Instrucciones del usuario 36-39 Instruktions vejledning 40-44 Brugervejleding 45-48 Installatie handleiding 49-53 Instructiesevoor Gebruik 54-57 Ïäçãßåò åãêáôÜóôáóçò 58-62 Ïäçãßåò ÷ñÞóçò 63-66 Instrukcja instalacji 67-71 Instrukcja Użytkownika... -
Seite 22: Installationsanweisungen
Bitte beachten: Dieses Produkt darf nur von einem qualifi zierten Elektriker oder Heizungsinstallateur und gemäß den aktuellen IEEE-Bestimmungen installiert werden. Technische Daten Technische Daten RT51/52 RT51/52-RF Stromversorgung 2 x AA / MN1500 Batterien alkaline Zeitgenauigkeit 1 Minute, für Batteriewechsel Umschaltkontakt,... - Seite 23 Installation Entfernen Sie zuerst die Wandplatte auf der Geräterückseite. Es müssen folgende Abstände eingehalten werden: Von der linken oberen Ecke der Wandplatte mindestens 140mm nach rechts, 15 mm nach links, 30 mm nach oben und 100 mm nach unten, um das Einsteckmodul einzubauen.
- Seite 24 Verschiedene bereits vorhandene Thermostate haben einen angeschlossenen Nullleiter oder Masseleiter. Diese werden vom RT51/52 nicht benötigt und dürfen NICHT an eine der Anschlussklemmen des RT51/52 angeschlossen werden. Diese sollten vielmehr abisoliert und in der Aussparung auf der Rückseite des RT51/52 untergebracht werden.
-
Seite 25: Verdrahtung
Verdrahtung (nur bei Kabelversion) AUS COM EIN Verdrahtung der Empfangseinheit RX (nur RF-Modelle) ELEKTRONIK 1 2 3 4 ZONE ZONE 1 EIN 1 AUS RX2 und RX3 ELEKTRONIK KLEMME 6 NUR BEI RX3 B C 1 2 3 4 5 6 ZONE ZONE ZONE... -
Seite 26: Inbetriebnahme-Instruktion
Entnahme der Batterien zurückgesetzt. Anschließend Batterien wieder einsetzen. 2. Die Tasten V und + für 3 Sekunden gedrückt halten (RT51/52 sendet jetzt eigenes Signal für die Dauer von 5 Minuten ohne Unterbrechung). 3. RX1 - Die Tasten PROG und CH1 3 Sekunden gedrückt halten, bis das grüne... -
Seite 27: Benutzeranweisungen
Durch Drücken von 2 Tasten kann zwischen den beiden Einstellungen gewählt werden. RT52 Der RT52 verfügt zusätzlich zu den Funktionen des RT51 über eine eingebaute Zeitschaltuhr, die den Thermostat zu einer von Ihnen vorgegebenen Zeit auf Tagestemperatur umschaltet. -
Seite 28: Alle Modelle
Alle Modelle Bevor Sie beginnen Für ein Zurücksetzen des Geräts ist die Klappe auf der Vorderseite des Programmiermoduls zu öff nen. Entnehmen Sie die Batterien und setzen Sie diese nach ca. 2 Minuten wieder ein. Das Display schaltet automatisch auf TAG- Modus um (d wird oben links auf dem 20.0 Display angezeigt) und zeigt die tatsächliche... -
Seite 29: Zwischen Tag- Und Nacht-Modus Wechseln
Zwischen Tag- und Nacht-Modus wechseln Durch gleichzeitiges einmaliges Drücken der Tasten kann je nach Bedarf zwischen TAG- (d) und NACHT- (n) Modus gewechselt werden. Nur RT52/52-RF Einstellen der Uhr Drücken Sie einmal die Taste PROG. i2 00 Verwenden Sie die Tasten oder , bis die korrekte UHRZEIT angezeigt wird. -
Seite 30: Batteriewechsel
Alle Modelle Batteriewechsel Bei niedrigem Ladezustand der 20.0 Batterie erscheint ein entprechendes Symbol auf der LCD-Anzeige. Sie haben für den Batteriewechsel 15 Tage Zeit, bevor das Gerät abschaltet. Beim Batteriewechsel müssen die verbrauchten Batterien und die neuen Batterien innerhalb von 1 MINUTE entnommen und eingesetzt werden, da ansonsten der Programmspeicher gelöscht wird. -
Seite 58: Ïäçãßåò Åãêáôüóôáóçò
çëåêôñïëüãï Þ áñìüäéï èåñìéêü åãêáôáóôÜôç êáé èá ðñÝðåé íá åßíáé óýìöùíá ìå ôçí éó÷ýïõóá Ýêäïóç ôùí êáíïíéóìþí çëåêôñéêþí åãêáôáóôÜóåùí ôïõ ÉÅÅÅ. ×áñáêôçñéóôéêÜ ×áñáêôçñéóôéêÜ RT51/52 RT51/52-RF Mðáôáñßåò ëåéôïõñãßáò 2 x AA / MN 1500 áëêáëéêÝò 1 ëåðôü, ãéá áëëáãÞ ìðáôáñßáò Áêñßâåéá þñáò... - Seite 59 ÅãêáôÜóôáóç Ðñþôá, áöáéñÝóôå ôï ðÜíåë áðü ôï ðßóù ìÝñïò ôçò ìïíÜäáò. Áðü ôçí ðÜíù áñéóôåñÞ ãùíßá ôïõ ðÜíåë ðñÝðåé íá õðÜñ÷ïõí åëåýèåñåò áðïóôÜóåéò ôïõëÜ÷éóôïí 140 mm ðñïò ôá äåîéÜ, 15 mm ðñïò ôá áñéóôåñÜ, 30 mm ðñïò ôá åðÜíù êáé 100 mm ðñïò ôá êÜôù ãéá ôçí åãêáôÜóôáóç ôïõ...
- Seite 60 ÷ñÞóôç. Ìåñéêïß õðÜñ÷ïíôåò èåñìïóôÜôåò Ý÷ïõí óõíäåäåìÝíï ôïí ïõäÝôåñï áãùãü êáé/Þ ôïí áãùãü ãåßùóçò. Áõôïß ïé áãùãïß äåí áðáéôïýíôáé áðü ôï RT51/52 êáé ÄÅÍ ðñÝðåé íá óõíäÝïíôáé óå áêñïäÝêôåò RT51/52, áëëÜ èá ðñÝðåé íá êáèßóôáíôáé çëåêôñéêÜ áóöáëåßò êáé íá óõóôñÝöïíôáé óôçí åóï÷Þ óôï ðßóù ìÝñïò ôïõ RT51/52.
- Seite 61 ÇëåêôñéêÞ óýíäåóç (ìüíï ãéá ôéò åêäüóåéò êáëùäéáêÞò óýíäåóçò) ÇëåêôñéêÞ óýíäåóç ÄÝêôç RX (ìüíï ìïíôÝëá RF) ELECTRONICS 1 2 3 4 ZONE ZONE 1 ON 1 OFF RX2 & RX3 ELECTRONICS TERMINAL 6 RX3 ONLY B C 1 2 3 4 5 6 ZONE ZONE ZONE...
- Seite 62 2 ëåðôÜ, êáé êáôüðéí åðáíáôïðïèåôÞóôå ôéò. ÂÞìá 2 ÐéÝóôå êáé êñáôÞóôå ðéåóìÝíá ôá ðëÞêôñá êáé + ãéá 3 äåõôåñüëåðôá. (Ï RT51/52 åêðÝìðåé ôþñá Ýíá êáé ìïíáäéêü óÞìá óõíå÷þò ãéá 5 ëåðôÜ). ÂÞìá 3 ÐéÝóôå êáé êñáôÞóôå ðéåóìÝíá ôá ðëÞêôñá PROG êáé CH1 ãéá...
-
Seite 63: Ïäçãßåò ÷Ñþóçò
èåñìïêñáóßá Íý÷ôáò, êáé íá êÜíåôå ìåôáãùãÞ ìåôáîý ôùí äýï ñõèìßóåùí ðéÝæïíôáò áðëþò 2 ðëÞêôñá. RT52 Ï RT52 Ý÷åé ôçí ßäéá ëåéôïõñãéêüôçôá üðùò ï RT51 ìå ôï ðñüóèåôï ðëåïíÝêôçìá åíóùìáôùìÝíïõ ÷ñïíïìåôñçôÞ, ï ïðïßïò èá åðáíáöÝñåé ôï èåñìïóôÜôç óôç èåñìïêñáóßá ÇìÝñáò óôç óôéãìÞ... - Seite 64 ¼ëá ôá ìïíôÝëá Ðñïôïý îåêéíÞóåôå Ãéá íá åðáíáöÝñåôå ôç ìïíÜäá, áíïßîôå ôï êáðÜêé óôï åìðñüò ìÝñïò ôïõ ðñïãñáììáôéóôÞ. ÁöáéñÝóôå ôéò ìðáôáñßåò ãéá 2 ëåðôÜ êáé êáôüðéí åðáíáôïðïèåôÞóôå ôéò. Ç ïèüíç èá ðñïôåñïôåèåß áõôïìÜôùò óôïí ôñüðï DAY (çìÝñá ðïõ ðáñïõóéÜæåôáé óôï áñéóôåñü ðÜíù ìÝñïò ôçò ïèüíçò) êáé 20.0 èá...
- Seite 65 Ìåôáêßíçóç ìåôáîý ôñüðïõ ëåéôïõñãßáò ÇÌÅÑÁÓ êáé ÍÕ×ÔÁÓ Ôï ôáõôü÷ñïíï ðÜôçìá ôùí ðëÞêôñùí êáé ìßá öïñÜ óáò äßíåé ôçí äõíáôüôçôá íá ìåôáêéíçèåßôå ìåôáîý ôñüðïõ ëåéôïõñãßáò ÇÌÅÑÁÓ (d) êáé ÍÕ×ÔÁÓ (n) üðùò ÷ñåéÜæåôáé. Ìüíï ãéá ôï RT52/52-RF Ñýèìéóç ôïõ ñïëïãéïý ÐáôÞóôå ôï ðëÞêôñï PROG ìßá öïñÜ. i2 00 ×ñçóéìïðïéÞóôå...
- Seite 66 ¼ëá ôá ìïíôÝëá ÁíôéêáôÜóôáóç ìðáôáñßáò ¼ôáí ðÝóïõí ïé ìðáôáñßåò, óôçí ïèüíç 20.0 LCD èá áíáâïóâÞíåé ôï óýìâïëï ôçò ìðáôáñßáò. ¸÷åôå 15 ìÝñåò íá áíôéêáôáóôÞóåôå ôç ìðáôáñßá ðñïôïý óâÞóåé ç ìïíÜäá. ¼ôáí áëëÜæåôå ìðáôáñßåò, áöáéñÝóôå ôéò ðáëéÝò ìðáôáñßåò êáé âÜëôå êáéíïýñãéåò ìÝóá óå Ýíá ëåðôü ãéá íá ìç...
- Seite 96 Part No 61076v07 07/07...
