Podłączanie przewodów (tylko dla wersji
PL
podłączanych na stałe)

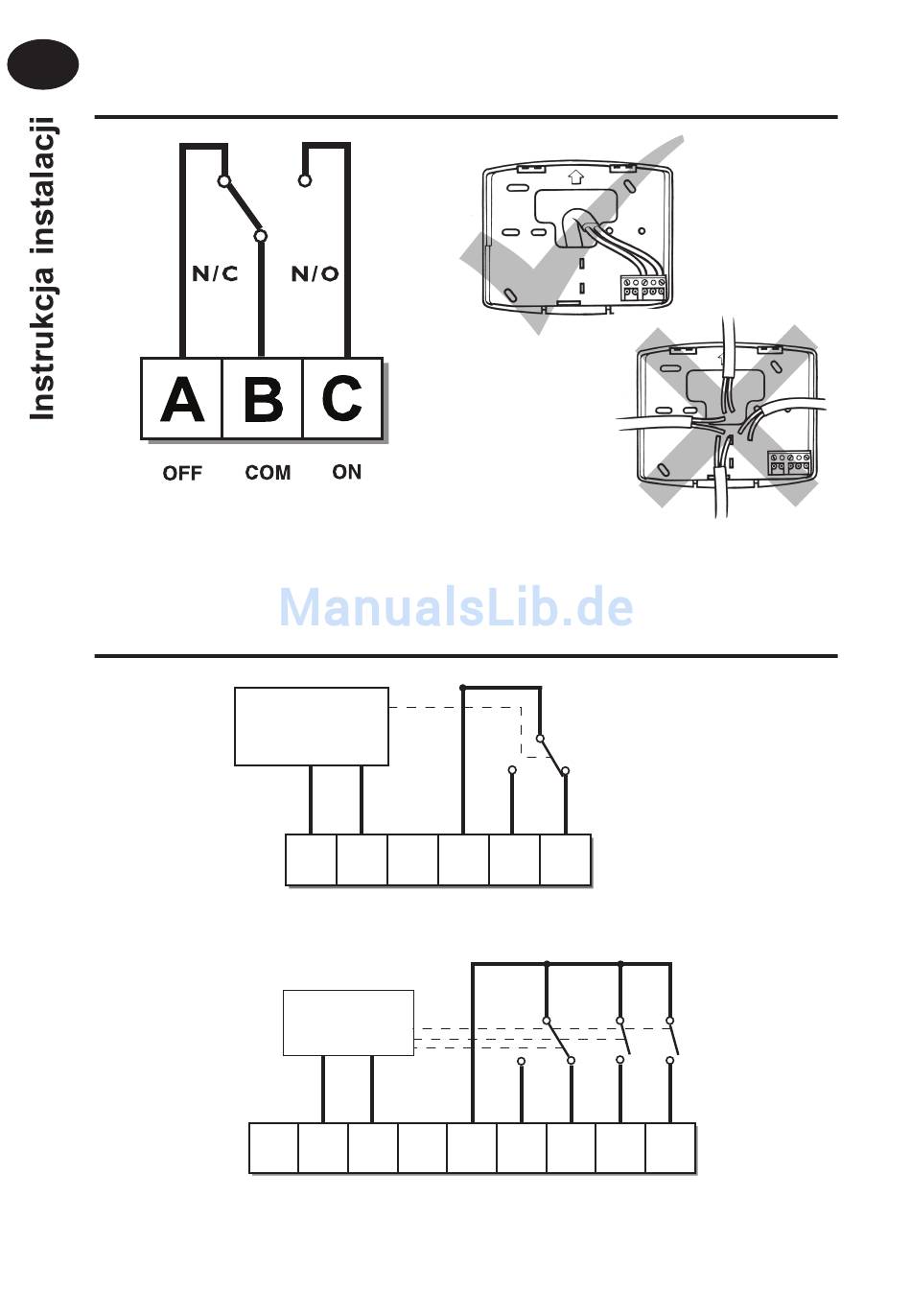

Przewody instalacji elektrycznej odbiornika RX
(tylko w modelach RF)
RX1
RX2 & RX3
UWAGA: Dla systemów zasilanych z głównego systemu zasilania podłączyć
złącze 2 do żyły prądowej.
70
ELECTRONICS
N L 1 2 3 4
ELECTRONICS
A B C 1 2 3 4 5 6
N L
COM ZONE
ZONE
1 ON 1 OFF
COM
ZONE ZONE ZONE
1 ON 1 OFF 2 ON
TERMINAL 6
RX3 ONLY
ZONE
3 ON
