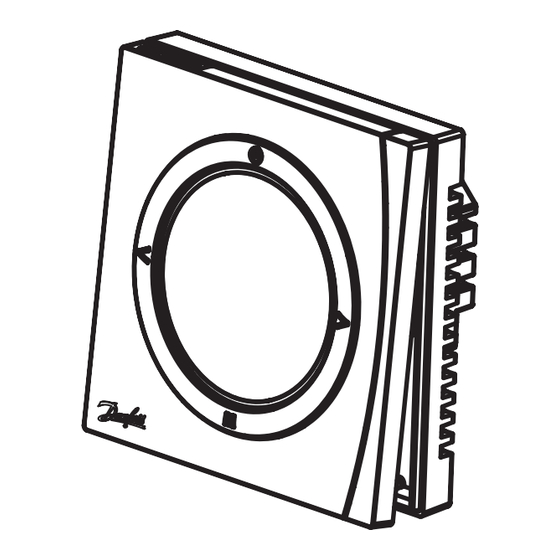

- Seite 1 Installationshandbuch BasicPlus WT-DR & WT-PR Raumthermostate...
- Seite 2 Abmessungen, siehe Abb. 4. Schaltbild, siehe Abb. 5 (S1, S2: Klemmen für Bodenfühler; A1, A2: spannungsfreies Hilfsrelais, z. B. Heizkessel). WT-DR/PR wird häufig zusammen mit einem Danfoss TWA Stellantrieb verwendet. Je nach Standort der Strom- quelle und Typ des Stellantriebs (NC oder NO) kann die Verdrahtung zwischen Raumthermostat und Stellantrieb variieren.
-
Seite 3: Displaybeschreibung
4. Muss die Wand gestrichen werden, ist das Raumther- mostat erst nach dem Streichen einzubauen, da sonst Staubpartikel oder Farbmaterial in das Raumthermostat eindringen und so die Leiterplatte beschädigen können. 5. Die maximale Belastung der Relaisausgänge beträgt 3 A Danfoss Heating Solutions VICUK203... -
Seite 4: Technische Spezifikationen
-10 - 60° C IP-Schutzart Max. Last, induktiv <1 A Max. Last, ohmsch <3 A Leistungsaufnahme Spannungsversorgung 85-250 VAC, 50/60 Hz Einstellungsbereich, 5 - 35° C Raumtemperatur Einstellbereich, 20 - 45° C Bodentemperatur Gehäusematerial ABS + PC VICUK203 Danfoss Heating Solutions... - Seite 5 Installationshandbuch BasicPlus WT-DR & WT-PR Fig. 1 Fig. 2 Fig. 3 Danfoss Heating Solutions VICUK203...
- Seite 6 Installationshandbuch BasicPlus WT-DR & WT-PR Fig. 4 86.0 16.0 24.5 46.2 Fig. 5 230 V ~ Fig. 6 WT-DR/PR 230V L NO NC N A1 A2 S1 S2 230 V ~ VICUK203 Danfoss Heating Solutions...
- Seite 7 NO NC N A1 A2 S1 S2 230 V ~ Fig. 8 WT-DR/PR 230V L NO NC N A1 A2 S1 S2 230 V ~ Fig. 9 WT-DR/PR 230V L NO NC N A1 A2 S1 S2 230 V ~ Danfoss Heating Solutions VICUK203...
- Seite 8 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorhe- rige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
