Trabalho de fiação
A B C
D E
4. Método de fiação da unidade interna
Solte a tampa de fio e conecte o cabo de alimentação e o cabo de comunicação da unidade interna ao terminal
correspondentemente.
Nota:
Quando está a ligar o cabo de alimentação ao terminal de alimentação, preste atenção aos seguintes itens:
Não conecte o cabo de alimentação com dimensões diferentes à mesma extremidade do fio de conexão.
•
Contato inadequado causará geração de calor.
Não conecte a linha de energia com diferentes dimensões à mesma extremidade de fio de aterramento.
•
Contato inadequado vai afectar a proteção.
Não conecte a linha de energia ao fim de conexão de fio de comunicação.
•
Uma conexão incorreta vai causar os danos à unidade conectada.
A fiação deve garantir que a linha de terra seja a última a ser interrompida pela força.
•

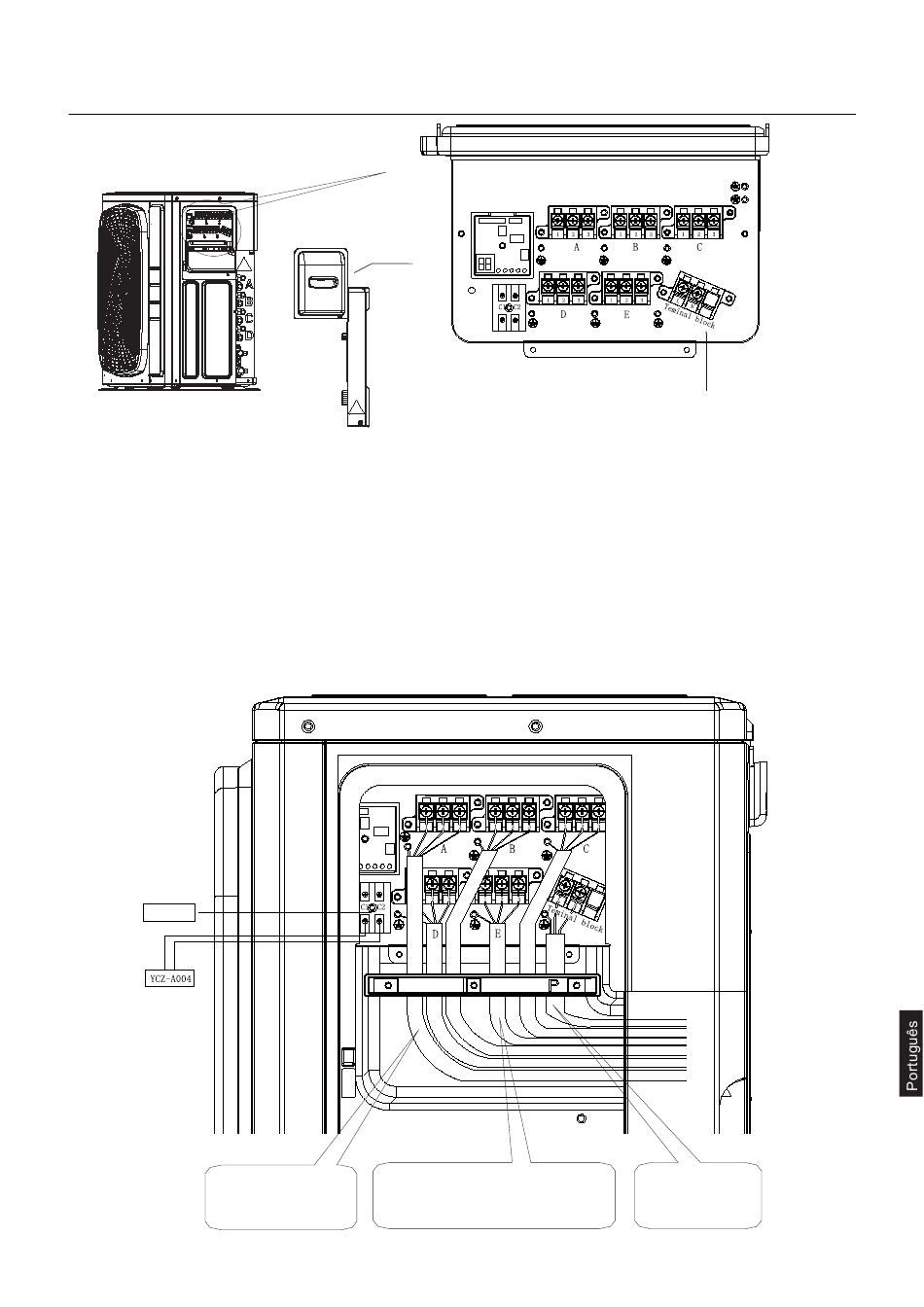

5. Exemplo de diagrama de fiação.
Diagrama de fiação, por favor, consulte ao seguinte.
Optional
Modele os fios para que
não haja levantamento da
tampa de serviço ou
outras partes estruturais.
Tampa de válvula
Prenda firmemente a fiação da ramificação usando
os 4 parafusos incluídos, conforme mostrado na
figura. Fixe firmemente, certificando de que
nenhuma pressão externa seja exercida nos
terminais.
27
Bloco de Terminal
Use os fios especificados
e conecte-os com
segurança.
