Installation des Innengeräts

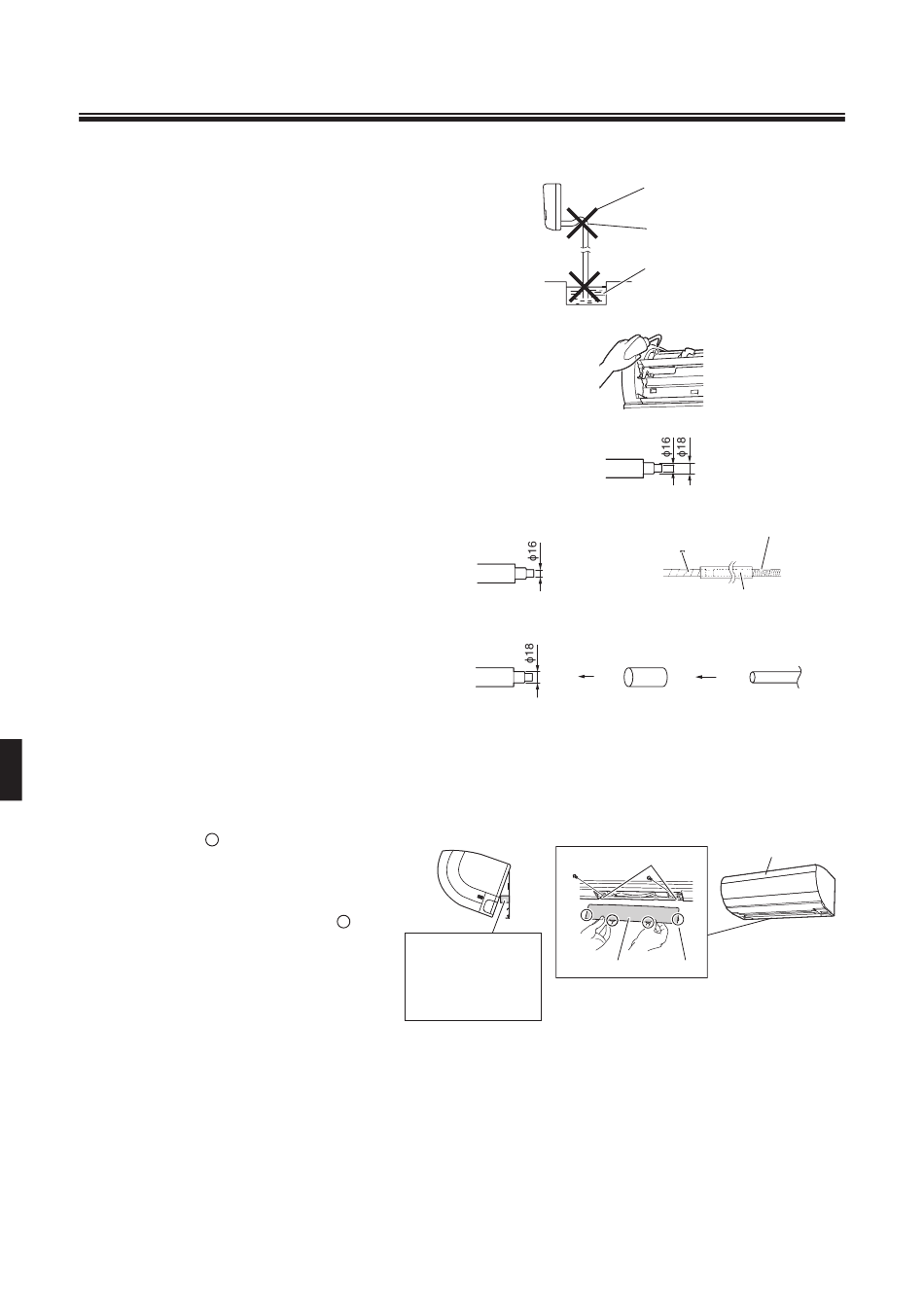

7.
Ablaufl eitungen
1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an.
2) Entfernen Sie die Luftfi lter und schütten Sie ein wenig
Wasser in die Ablaufwanne, um zu sehen, ob das Wasser
gleichmäßig fl ießt.
3) Wenn eine Verlängerung des Ablaufschlauchs oder
Mauerablaufrohre erforderlich sind, verwenden Sie
geeignete Teile, die dem vorderen Ende des Schlauchs
entsprechen.
4) Wenn der Ablaufschlauch eine Verlängerung erfordert,
verwenden Sie einen Verlängerungsschlauch mit einem
Innendurchmesser von 16mm.
Isolieren Sie den Innenraumabschnitt des
Verlängerungsschlauchs unbedingt thermisch.
5) Wenn Sie ein starres PVC-Rohr (Nominaldurchmesser
13mm) direkt an den mit dem Innengerät verbundenen
Ablaufschlauch sowie mit Verlegung in der Mauer
anschließen, verwenden Sie eine im Handel erhältliche
Ablaufbuchse (Nominaldurchmesser 13mm) als Verbindung.
8.
Verbesserung der Installationsfestigkeit
• Wir empfehlen, das Innengerät an eine
Montageplatte
A
Installationsfestigkeit zu verbessern.
1) Entfernen Sie die Rohrabdeckung des
Frontgrills (unten). (4 Nasen)
2) Befestigen Sie das Innengerät mithilfe der
Innengerät-Befestigungsschrauben
3) Bringen Sie die Rohrabdeckung an.
11
11
anzuschrauben, um die
.
C
Abbildung des vorderen Schlauchendes
Ablaufschlauch mit dem
Innengerät geliefert
Ablaufschlauch mit
dem Innengerät
geliefert
Heben Sie die untere Seite des Innengeräts an und entfernen Sie die Rohrabdeckung.
Bringen Sie
Verpackungsmaterial
Rohrabdeckung
oder ähnliches hinter dem
Innengerät an, um es im
angehobenen Zustand zu
halten.
Der Ablaufschlauch sollte
nach unten geneigt sein.
Ein Siphon ist nicht
zulässig.
Legen Sie das
Schlauchende nicht in
Wasser.
Ablaufschlauchverlängerung
Ablaufschlauch
des Innengeräts
des Innengeräts
Wärmeisolationsrohr
(nicht im Lieferumfang enthalten)
Im Handel erhältliche
Im Handel erhältliches
Ablaufbuchse
starres PVC-Rohr
(Nominaldurchmesser
(Nominaldurchmesser
13mm)
13mm)
Innengerät
Schraubenpositionen
4 Nasen
