Seite 1

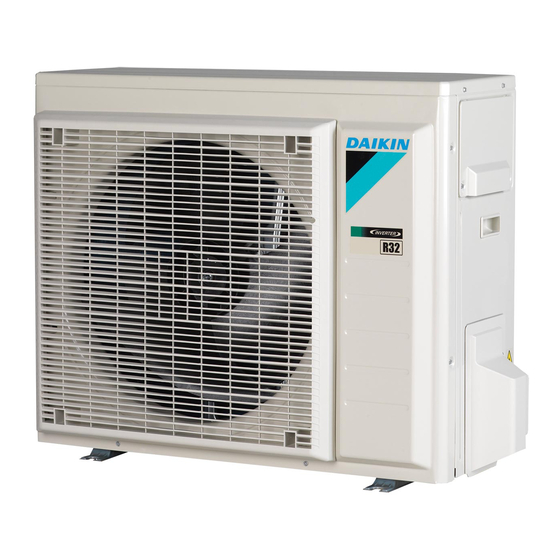

Installationsanleitung Innenraum-Klimagerät von Daikin RXF20C5V1B Installationsanleitung RXF25C5V1B Deutsch Innenraum-Klimagerät von Daikin RXF35C5V1B...
So schließen Sie die Installation des Außengeräts ab ....12 Neueste Ausgaben der mitgelieferten Dokumentation können auf der Außeneinheit schließen............. 12 regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. 9 Inbetriebnahme Checkliste vor Inbetriebnahme..........12 Die Original-Dokumentation ist auf Englisch verfasst. Bei der Checkliste während der Inbetriebnahme........
Erderwärmungspotenzial (GWP = global warming ▪ Verbindungsstücke NICHT mehrmals benutzen. potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei. ▪ Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie Kältemittel einfüllen. Installationsanleitung RXF20~35C5V1B Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Seite 5
NICHT entfernt werden. Wenn sich der Ventilator mit WARNUNG hoher Drehzahl dreht, könnten Verletzungen verursacht Bei Beschädigungen des Stromversorgungskabels MUSS werden. dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen. RXF20~35C5V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Haushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin gemäß geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas- Vorschriften) ausgeführt werden. 4.1.1 Anforderungen an den Installationsort für die Außeneinheit...
Außeneinheit zusätzliche Fußsockel mit einer Höhe von ≤30 mm. INFORMATION Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler. 1 Verwenden Sie für den Abfluss eine Ablassschraube. 2 Verwenden Sie einen Ø16 mm-Schlauch (bauseitig zu liefern). RXF20~35C5V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Flüssigkeitsleitung Ø6,4 mm (1/4") Vor Anschließen der Kältemitteilleitungen Gasleitung Ø9,5 mm (3/8") Außen- und Inneneinheit müssen montiert sein. ▪ Rohrleitungs-Härtegrad und -stärke: Typischer Ablauf Anschließen der Kältemittelleitungen beinhaltet: ▪ Kältemittelleitung an die Inneneinheit anschließen Installationsanleitung RXF20~35C5V1B Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
So führen Sie eine Leckprüfung durch Die Außeneinheit ist werksseitig mit Kältemittel befüllt, jedoch kann in einigen Fällen Folgendes erforderlich sein: HINWEIS Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High” am Typschild des Geräts). RXF20~35C5V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird. Formel Berechnung Menge Äquivalents in Tonnen: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000 Weitere Informationen erhalten Sie bei Ihrem Installateur. Installationsanleitung RXF20~35C5V1B Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Verbindungskabel (innen↔außen) 4-adriges Kabel ≥ 1,5 mm² Außengeräts nahe der Gas- und Flüssigkeitsabsperrventile. und einsetzbar für 220~240 V Empfohlene bauseitige Sicherung 16 A Elektroinstallation Fehlerstrom-Schutzschalter MUSS den geltenden gesetzlichen Vorschriften entsprechen GEFAHR: STROMSCHLAGGEFAHR RXF20~35C5V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Achten Sie beim Schließen der Außengeräteabdeckung Größe Ausführung Sicherungen, darauf, das Anzugsdrehmoment von 1,3 N•m nicht zu Hauptschaltern oder installierten überschreiten. Schutzvorrichtungen entsprechen den Angaben in diesem Dokument und sind NICHT übergangen worden. Installationsanleitung RXF20~35C5V1B Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
▪ Prüfen Sie die Inneneinheit. ▪ Stromzufuhr auf AUS und dann wieder auf EIN schalten und ungefähr 3 Minuten lang prüfen. Falls die LED wieder auf EIN geschaltet ist, hat die Platine der Außeneinheit einen Fehler. RXF20~35C5V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
Leuchtdiode (Wartungsmonitor, regionalen Website Daikin (öffentlich zugänglich). Grün) ▪ Der vollständige Satz der jüngsten technischen Daten ist HIGH VOLTAGE Hochspannung verfügbar auf dem Daikin Business Portal (Authentifizierung Intelligentes Sensorauge erforderlich). IPM* Intelligentes Power Modul K*R, KCR, KFR, KHuR, K*M Magnetrelais 12.1...
Seite 15
12 Technische Daten Symbol Bedeutung Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F Entstörfilter RXF20~35C5V1B Installationsanleitung Innenraum-Klimagerät von Daikin 3P519299-10V – 2020.08...
