6
X0
U5

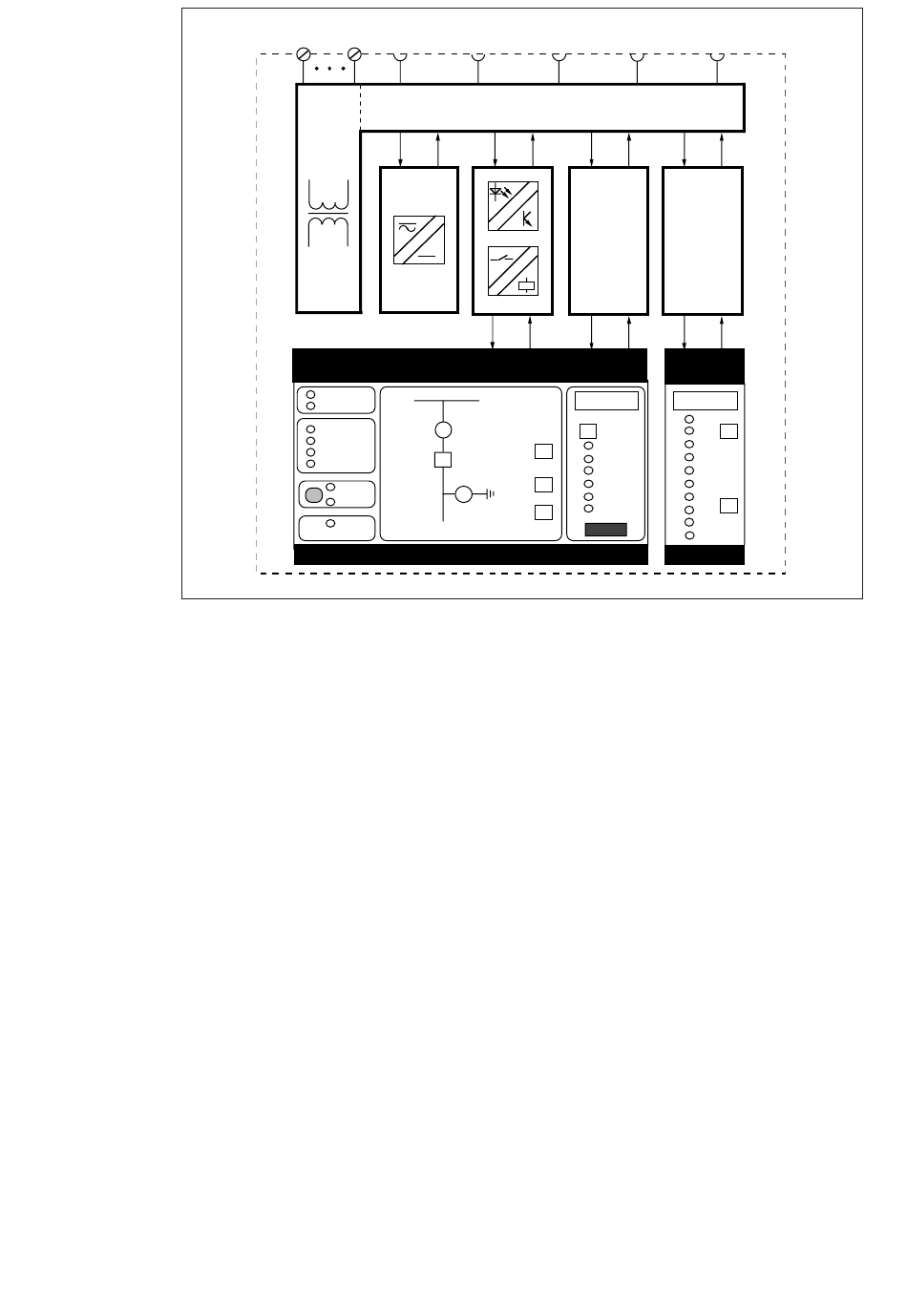

Abb.3. Blockschaltbild der Abzweigschutz- und Steuereinheit SPAC 311 C.
U1
Überstrom- und Erdschlußschutz-Baugruppe SPCJ 4D24
U2
Steuerbaugruppe SPTO1D2
U3
E/A-Baugruppe SPTR 3B12 bzw. SPTR 3B13 für digitale Eingänge und
Ausgangskontakte
U4
Spannungsversorgungs-Baugruppe SPGU 240A1 bzw. SPGU 48B2
U5
Eingangs-Baugruppe und Zentralplatine SPTE 4F2
X0
Schraubklemmen
X1...X3 Vielfachstecker
Rx/Tx
serielle Schnittstelle
Das Relaisgehäuse besteht aus einem Alumini-
umprofil-Blech, der Rahmen ist ein Alumini-
um-Spritzgußteil, und die Frontscheibe besteht
aus UV-beständigem Kunststoff. Das Gehäuse
ist mit einer Gummidichtung versehen und
gewährleistet bei Schalttafeleinbau die Schutz-
art IP54 bez. des Überganges zwischen dem
Relaisgehäuse und der Schalttafel.
Auf der Frontabdeckung befinden sich zwei
Drucktaster, mit deren Hilfe man die Anzeigen
der Abzweigschutz- und Steuereinheit nachein-
X1
X2
X3
U4
U3
ander abfragen kann. Um die Anzeigen der
Schutzeinheit zurückzustellen oder um die
Drucktaster für die Ortssteuerung der Steuer-
einheit zu betätigen, muß man die Frontab-
deckung öffnen.
Die Frontabdeckung ist mit zwei Rändel-
schrauben verschlossen. Die Gummidichtung
zwischen Frontabdeckung und Gehäuse gewähr-
leistet die Schutzart IP54. Der maximale
Öffnungswinkel der Frontabdeckung beträgt
145°.
INTER-
Rx/Tx
LOCK
O <-> I
3I>
I
3I>>
P
Q
Io>
Io>>
E
U2
U1
