4
Die Schutzeinheit ist für den selektiven Kurz-
schluß- und Erdschlußschutz in strahlen-
förmigen Netzen entwickelt, welche starr, über
einen Widerstand bzw. über eine Impedanz
geerdet sind. Die Kurzschluß- und Erdschluß-
schutzfunktion wird durch ein kombiniertes
Überstrom- und Erdschlußrelais ausgeführt.
Die im Gerät enthaltene Steuereinheit zeigt am
Gerät mit LED's den Schaltzustand von bis zu
drei Schaltgeräten an. Außerdem kann es Zu-
standsanzeigen des Leistungsschalters und der
Trenner zu einer übergeordneten Leitstelle über-
tragen sowie Befehle, z.B. Öffnen oder Schlie-
ßen eines Leistungsschalters, über das Fern-
steuerungssystem übertragen. Die Schaltzu-
standsanzeigen und die Steuersignale werden
über den seriellen Bus übertragen. Mit den
Drucktastern auf der Frontplatte der Steuer-
einheit kann man ein Schaltgerät zusätzlich im
Ortsbetrieb betätigen.

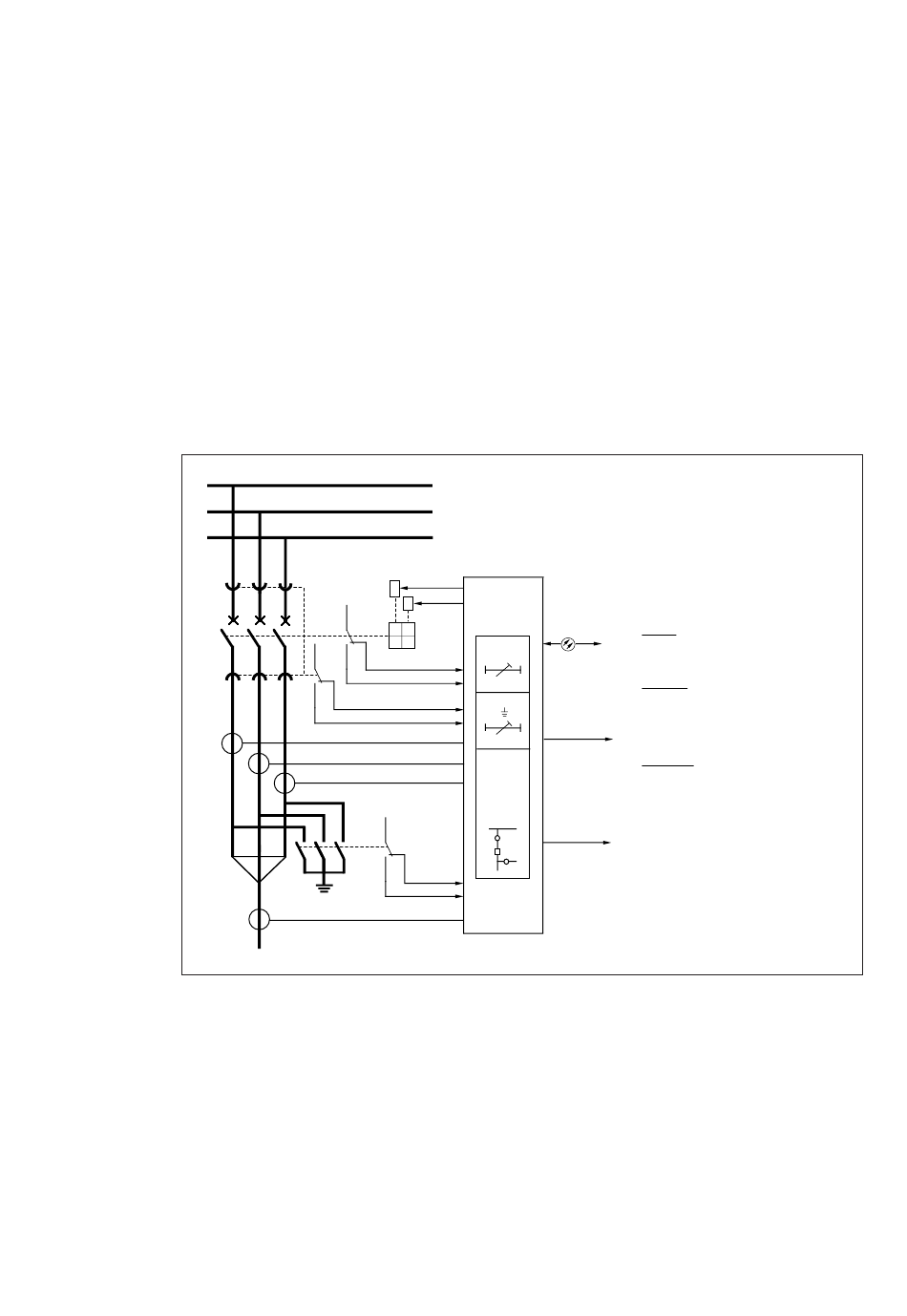

Abb.2. Grundfunktionen der integrierten Abzweigschutz- und Steuereinheit SPAC 311 C.
Die Steuereinheit mißt ferner die Werte der
Phasenströme und zeigt sie an. Die Wirk- und
Blindleistung wird ebenfalls erfaßt, wobei zwei
mA-Eingänge ausgewertet werden. Die Energie
kann entweder aus der gemessenen Leistung
berechnet oder über einen Eingang, den ein
Energie-Impulszähler ansteuert, bestimmt wer-
den. Die Meßwerte können am Gerät oder in
der Ferne als skalierte Werte angezeigt werden.
Der Überstromschutz mißt ebenfalls die drei
Phasenströme und den Summenstrom und
zeichnet diese auf. Alle diese gemessenen und
aufgezeichneten Werte werden am Gerät ange-
zeigt und zusätzlich über den SPA-Bus fern-
übertragen.
L1
L2
L3
O
Ι
Serieller Bus
3I>
I
Signalisierung
IL1
IL2
I
IL3
P
Q
E
O <-> I
Bereitschaft
Io
SPAC 31_ C
Schutz
- Überstrom
- Erdschluß
Messung
- Phasenströme
- Wirk- und Blindleistung
- Energie
Steuerung
- Leistungsschalter- und Trenneranzeige
- Orts- und Fernsteuerung des
Leistungsschalters
- Anzeige im Blindschaltbild
- Verriegelung
