5

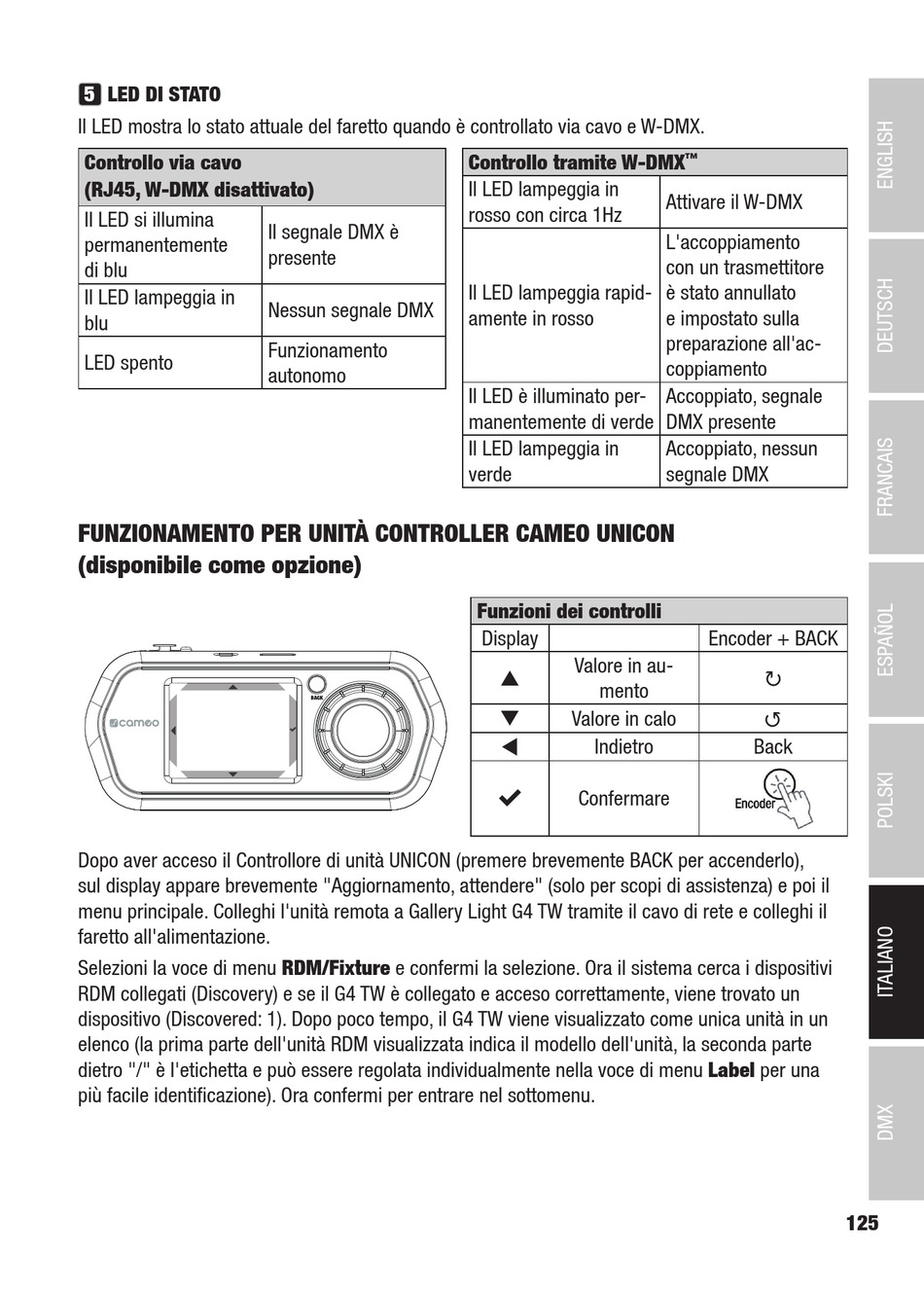

LED DI STATO
Il LED mostra lo stato attuale del faretto quando è controllato via cavo e W-DMX.
Controllo via cavo
(RJ45, W-DMX disattivato)
Il LED si illumina
permanentemente
di blu
Il LED lampeggia in
blu
LED spento
FUNZIONAMENTO PER UNITÀ CONTROLLER CAMEO UNICON
(disponibile come opzione)
Dopo aver acceso il Controllore di unità UNICON (premere brevemente BACK per accenderlo),
sul display appare brevemente "Aggiornamento, attendere" (solo per scopi di assistenza) e poi il
menu principale. Colleghi l'unità remota a Gallery Light G4 TW tramite il cavo di rete e colleghi il
faretto all'alimentazione.
Selezioni la voce di menu RDM/Fixture e confermi la selezione. Ora il sistema cerca i dispositivi
RDM collegati (Discovery) e se il G4 TW è collegato e acceso correttamente, viene trovato un
dispositivo (Discovered: 1). Dopo poco tempo, il G4 TW viene visualizzato come unica unità in un
elenco (la prima parte dell'unità RDM visualizzata indica il modello dell'unità, la seconda parte
dietro "/" è l'etichetta e può essere regolata individualmente nella voce di menu Label per una
più facile identificazione). Ora confermi per entrare nel sottomenu.
Il segnale DMX è
presente
Nessun segnale DMX
Funzionamento
autonomo
Controllo tramite W-DMX
Il LED lampeggia in
rosso con circa 1Hz
Il LED lampeggia rapid-
amente in rosso
Il LED è illuminato per-
manentemente di verde
Il LED lampeggia in
verde
Funzioni dei controlli
Display
Valore in au-
mento
Valore in calo
Indietro
✔
Confermare
™
Attivare il W-DMX
L'accoppiamento
con un trasmettitore
è stato annullato
e impostato sulla
preparazione all'ac-
coppiamento
Accoppiato, segnale
DMX presente
Accoppiato, nessun
segnale DMX
Encoder + BACK
↻
↺
Back
125
