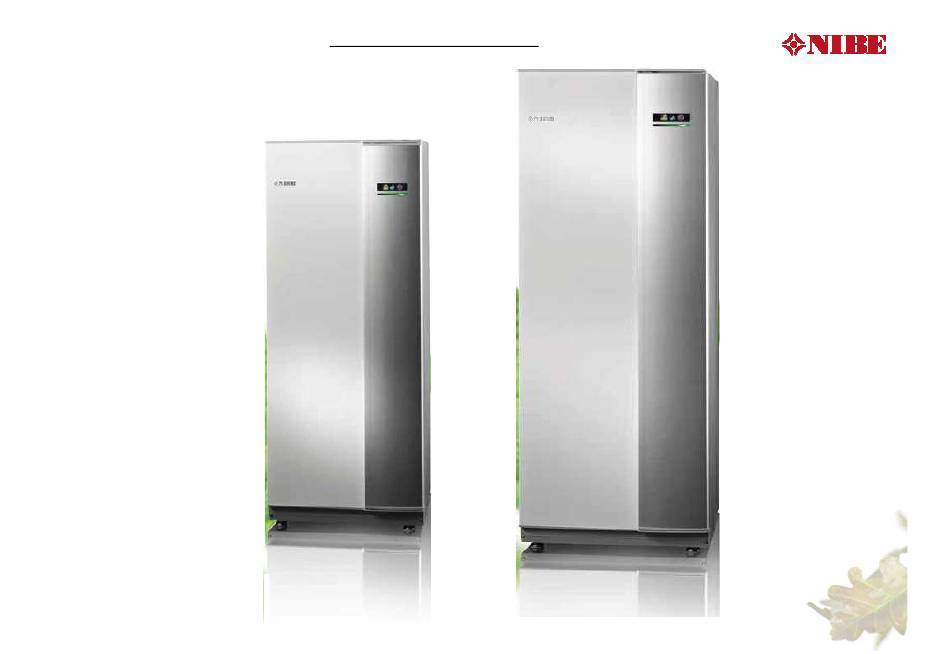

- Seite 1 NIBE F1155 / F1255 Stand 032016 NIBE Systemtechnik GmbH...
- Seite 2 • sehr niedriger Startstrom durch Invertertechnologie • ca 15 % höhere Effizienz als F1150 / F1250 • die effizienteste Wärmepumpe aus dem NIBE Programm • eine der effizientesten Sole – Wasser Wärmepumpen auf dem Markt Begrenzung der Verdichterdrehzahl bei Unterschreitung der min. Wärmequellentemperatur (NEU) Die Verdichterdrehzahl wird gesenkt, wenn sich die Temperatur des Wärmequellenmediums dem niedrigsten Sollwert für die Temperatur des...
- Seite 3 NIBE F1155 /F1255 – optimiertes Kältemodul Verdampfer Verflüssiger interner Koaxial- Wärmetauscher Inverter NIBE Verdichter Expansionsventil Niederdruckpressostat Hochdruckpressostat Verdichtererwärmer NIBE Systemtechnik GmbH...
- Seite 4 NIBE F1155 / F1255 – das Kältemodul Inverter von ELTWIN (NIBE) NIBE Systemtechnik GmbH...
- Seite 5 NIBE F1155 /F1255 – das Kältemodul Anschluss Heizkreis Anschluss WQ Kreis EMV Filter WQ – Pumpe Heizkreispumpe GP1 neue Position NIBE Systemtechnik GmbH...
- Seite 6 NIBE F1155 /F1255 – das Kältemodul Neue Grundfos HK – und WQ – Pumpen HK – Pumpe WQ – Pumpe GP2 UPM II 25-75 UPM XL Geo 25-125 0 - 70 W 10 -180 W Anmerkung Pumpen arbeiten nicht ohne PWM – Signal...
- Seite 7 NIBE F1155 / F1255 – das Kältemodul Scroll Verdichter drehzahlgeregelt - MHI GTC5150HC4N1 neuer Sensor BT 29, Verdichter/Öl - Temperatur Verdichter blockiert, wenn folgende Kriterien nicht erfüllt sind: BT29 > (BT12+BT3)/2 + 12 - oder - BT29 > BT11 + BT12...
- Seite 8 NIBE F1155 /F1255 – Neue Menüpunkte 100% = 102 Hz 1% = 20 Hz NIBE Systemtechnik GmbH...
- Seite 9 NIBE F1155 /F1255 – Effizienz Effizienz nach EN 14511: • B0/W35 norminell (50 Hz) : 4,85 • B0/W45 norminell (50 Hz) : 3,77 ...” das klingt ja schon gut” Aber... NIBE Systemtechnik GmbH...
- Seite 10 NIBE F1155 / F1255 – SCOP Strassbourg NIBE Systemtechnik GmbH...
- Seite 11 NIBE F1155 /F1255 – SCOP NIBE Systemtechnik GmbH...
- Seite 12 NIBE F1155 / F1255 – Effizienz gegenüber on/off NIBE Systemtechnik GmbH...
- Seite 13 NIBE F1155 / F1255 – Effizienz vers. on/off NIBE Systemtechnik GmbH...
- Seite 14 NIBE F1155 /F1255 – Zubehör PCS44 VPBS300 HR10 NV10 ECS41 POOL40 AMB30 ECS40 RMU40 SMS40 SOLAR42 PCM42 SOLAR 40 HPAC40 VPB300 AHPS Modbus40 AXC40 VPB200 F1155 F1255 nicht für Kaskaden NIBE Systemtechnik GmbH...
- Seite 15 NIBE F1155 / F1255 – drehzahlvariable Umwälzpumpen Differenztemperaturgeregelte HK – Umwälzpumpe im Heizbetrieb T emperaturdifferenz Klimatsystem Delta T Golvvärme 10 K Radiator 15 K Radiator + Golvvärme delta t min = 4 K Heizungs Stopp Außentemperatur • fördert nie mehr als notwendig und senkt damit die Rücklauftemperatur •...
- Seite 16 NIBE F1155 / F1255 – drehzahlvariable Umwälzpumpen Differenztemperaturgeregelte HK – Umwälzpumpe im Heizbetrieb – wichtige Einstellparameter NIBE Systemtechnik GmbH...
- Seite 17 NIBE F1155 / F1255 – drehzahlvariable Umwälzpumpen Differenztemperaturgeregelte HK und WQ – Umwälzpumpe im Brauchwasserbetrieb • kontrollierte Temperaturdifferenz en auf der Ladekreis- und WQ Seite über drehzahlvariablen Pumpenbetrieb . • verringerter Volumenstrom des WQ Kreises bei zu hohen Ladetemperaturen -> höhere BW Temperatur möglich.
- Seite 18 NIBE F1155 / F1255 – drehzahlvariable Umwälzpumpen Differenztemperaturgeregelte HK und WQ – neue Funktionsmenüs Standby DZ = Verdichter aus NIBE Systemtechnik GmbH...
- Seite 19 NIBE F1155 /F1255 – neues Bedientableau • RJ45 Ethernetschnittstelle für NIBE UPLINK • arretierbarer Hauptschalter für eine sichere Auswahl der gewünschten Betriebsart. RJ45 NIBE Systemtechnik GmbH...
- Seite 20 NIBE F1155 / F1255 – solartherm WQ Einspeisung NIBE Systemtechnik GmbH...
- Seite 21 NIBE F1155 / F1255 – solartherm WQ Einspeisung • Passive Regeneration der Wärmequelle • Aktive Regeneration der Wärmequelle • Kollektorkühlung NIBE Systemtechnik GmbH...
-
Seite 22: Smart Grid Ready
NIBE F1155 / F1255 – Smart Grid Ready • Zustand1 (Kontaktbelegung 1 : 0): Sperrzeit • Zustand 2: (Kontaktbelegung 0 : 0): Standardbetrieb NIBE Systemtechnik GmbH... - Seite 23 Smart Grid (SG) Ready – Basiskonzept NIBE Systemtechnik GmbH...
- Seite 24 NIBE F1155 / F1255 – SG Ready • Zustand 3: günstiger Strom - (Kontaktbelegung 0 : 1): Anheben der hk- seitigen Parallelverschiebung um einen Punkt oder wenn ein Raumtemperaturf. installiert ist, anheben der Raumtemp. um 1 K. Anheben der BW Stopptemperatur auf den max. ohne Heizstab...
- Seite 25 NIBE F1155 /F1255 – SG Ready • Zustand 4: kostenloser Strom - (Kontaktbelegung 1 : 1): Anheben der hk- seitigen Parallelverschiebung um zwei Punkte oder wenn ein Raumtemperaturf. installiert ist, anheben der Raumtemp. um 2 K. Anheben der BW Stopptemperatur auf den max. , mit Heizstab erreichbaren Wert.
- Seite 26 NIBE F1155 / F1255 – SG Ready NIBE Systemtechnik GmbH...
- Seite 27 NIBE F1155 / F1255 – QR Code Abscannbare Informationen zu: • Seriennummer • Betriebsstunden • Wärmepumpentyp • Softwareversion NIBE Systemtechnik GmbH...
- Seite 28 NIBE F1155 / F1255 – Lösungen mit AHPS Speicher • Einbindung externer Zusatzwärme NIBE Systemtechnik GmbH...
- Seite 29 NIBE F1155 / F1255 – Lösungen mit AHPS Speicher • Einbindung externer Zusatzwärme mit vergrößertem Puffervolumen (AHP300) NIBE Systemtechnik GmbH...
- Seite 30 NIBE F1155 / F1255 – Lösungen mit AHPS Speicher • BW – seitige Vorerwärmung durch ( auch niedertemperierte) solartherm. Gewinne NIBE Systemtechnik GmbH...
- Seite 31 NIBE F1155 / F1255 – erweiterte WMZ Funktion Verdichter + ZH Bisherige Geräte Neugeräte NIBE Systemtechnik GmbH...
- Seite 32 NIBE F1155 / F1255 – Bemessung - Leistungsdiagramme - NIBE Systemtechnik GmbH...
- Seite 33 NIBE F1155 / F1255 – Bemessung - heizlastbez. Kälteleistungsbed. - Zuordnung Gebäudeheizlast – zu berücksichtigende Kälteleistung f. WQ-Bemessung) Anmerkung: Bei sehr hohem Brauchwasserbedarf bzw. Einbindung eines Pools muss die WQ ggf. vergrößert werden NIBE Systemtechnik GmbH...
- Seite 34 NIBE F1155 / F1255 – Bemessung - heizlastbez. NKA - Paketzuordnung - Zuordnung Gebäudeheizlast – NKA Wärmequellenpaket Anmerkung: Bei sehr hohem Brauchwasserbedarf bzw. Einbindung eines Pools muss die WQ ggf. vergrößert werden NIBE Systemtechnik GmbH...
- Seite 35 NIBE F1155 /F1255 – Elektroschaltplan Basisplatine Kommunikations- Platine Schonstartsignal (nicht verwendet) Inverter Inverter Relais f. Verdichter- Jumper erwärmer NIBE Systemtechnik GmbH...
- Seite 36 NIBE F1155 / F1255 – Elt.Plan Inverterplatine EMC Filter Kommunikation und +7 V zu AA23 (Kommunikationsplatine) Reset-Taster für ND und HD Pressostat in Reihe die Inverterkarte Pressostat Alarm , NIBE Systemtechnik GmbH...
- Seite 37 NIBE F1155 /F1255 - Ende Teil 1 - NIBE Systemtechnik GmbH...
- Seite 38 NIBE F1155 /F1255 - regelungstechnische Abläufe - NIBE Systemtechnik GmbH...
- Seite 39 - Verdichterdrehzahl - NIBE F1155 /F1255 Heizbetrieb Die Regelung steuert die Drehzahl des Verdichters mit der Zielstellung die Drehzahl auf dem Gradminutenstartwert (z.B. -60 GM) zu halten. • Bei Unterschreitung des Startwertes-> Erhöhung der Verdichterdrehzahl • Bei Überschreiten des Startwertes -> Verringerung der Verdichterdrehzahl •...
- Seite 40 NIBE F1155 /F1255 - Verdichterdrehzahl - Brauchwasserbetrieb Der BW – Ladebetrieb arbeitet mit ca. 9 kW Ladeleistung (Max.wert) Die Steuerung der Verdichterfrequenz basiert auf VL –Temperatur (BT12) und WQ – VL (BT10) Innerhalb der ersten Minute nach Aktivierung des BW – Lademodus ergibt sich in Abhängigkeit von der Temperatur an BT 10 eine Verdichterdrehzahl gem.
- Seite 41 NIBE F1155 /F1255 - Verdichterdrehzahl - Brauchwasserbetrieb Diagramm 1 Verdichterfrequenz nach BT 10 gem. Diagramm 1 Basislinie – BW Ladung .. außerdem .. WQ - Eintritt Diagramm 2 Verdichterfrequenz nach BT 12 gem. Diagramm 2 Begrenzungslinie – BW Ladung HZ VL - Austritt...
- Seite 42 NIBE F1155 /F1255 - Pumpensteuerung - Heizbetrieb – GP 1 GP 1 Heizkreis Menü: 5.1.10 GP 1 Heizkreis Menü: 5.1.11 Auto: Sommer Winter Umschaltung Auto: Sommer: Pumpe Aus, Winter: Pumpe Ein Manuell: Periodisch: Pumpe arbeitet mit vorher festgelegter Pumpe arbeitet nur zeitgleich mit Verdichter Drehzahl im jeweiligen Betriebsmodus, bzw.
- Seite 43 NIBE F1155 / F1255 - Pumpensteuerung - Heizbetrieb – GP 1 Wait mode = Standby DZ = Verdichter aus NIBE Systemtechnik GmbH...
- Seite 44 NIBE F1155 /F1255 - Pumpensteuerung - Heizbetrieb – GP 1 Auto: Basisparameter zu delta T Soll Berechnung: MAT : --------------------- (Normaußententemperatur) Heizungs- Stopp : ---- (Heizgrenztemperatur) BT1: ---------------------- (Außentemperatur) BT2, BT3 :--------------- (delta T – Istwert) dT: Strömungseinstellung Klimatisierungssystem Voreinstellungen Menü: 5.1.14...
- Seite 45 NIBE F1155 / F1255 - Pumpensteuerung - Heizbetrieb – GP 1 T emperaturdifferenz Klimatsystem Delta T Golvvärme Fußbodenheizung 10 K Radiator Radiator 15 K Radiator + FBH Radiator + Golvvärme delta T min = 4 K Heizungs Stopp Außentemperatur NIBE Systemtechnik GmbH...
- Seite 46 NIBE F1155 / F1255 - Pumpensteuerung - Brauchwasser / Pool – GP 1 GP 1 Heizkreis Menü: 5.1.11 Auto: wenn BT10 > 10 °C dann dT 7 K (GP1) wenn BT10 < 10 °C dann dT 10 K Manuell: Pumpe arbeitet mit vorher festgelegter Drehzahl im jeweiligen Betriebsmodus, Einstellung der Drehzahl in Prozent.
- Seite 47 NIBE F1155 / F1255 - Pumpensteuerung - Kühlung – GP 1 Kühlung: Einstellungen nur manuell NIBE Systemtechnik GmbH...
- Seite 48 NIBE F1155 /F1255 - Pumpensteuerung - Heizbetrieb – WQ-Pumpe GP 2 Solekreis Menü: 5.1.9 GP 2 Solekreis Menü: 5.1.8 Manuell: Periodisch: Pumpe arbeitet mit vorher festgelegter Drehzahl, Pumpe startet 20 sec vor dem Verdichter Einstellung der Drehzahl in Prozent, und stoppt zeitgleich mit Verdichter bzw. ZH...
- Seite 49 NIBE F1155 /F1255 - Neuauflage - Mischventilgest. Zusatzheizung - Standardmodus: zur Nutzung zuschaltbarer Zusatzwärme NIBE Systemtechnik GmbH...
- Seite 50 NIBE F1155 /F1255 - Mischventilgest. Zusatzheizung - Priorisiert - zur Nutzung saisonaler Wärmeeinträge NIBE Systemtechnik GmbH...
- Seite 51 NIBE F1155 / F1255 - mischventilgesteuerte Zusatzheizung - Standardmodus: zur Nutzung zuschaltbarer Zusatzwärme • Einstellen der minimalen Laufzeit als Bereitschaftszeit • Einstellen der minimalen Speicher- bzw. Wärmeerzeuger- temp. (BT 52), ab der das Mischventil QN 11 arbeiten darf. • Der ext. Zusatzwärmeerzeuger wird aktiviert wenn der aktuelle GM Wert < als Startwert Verdichter –...
- Seite 52 NIBE F1155 / F1255 - mischventilgesteuerte Zusatzheizung - Priorisiert - zur Nutzung saisonaler Wärmeeinträge • Einstellen der minimalen Speicher- bzw. Wärmeerzeuger- temp. (BT 52), ab der das Mischventil QN 11 arbeiten darf. • QN 11 wird aktiviert wenn BT 52 > min Temperatur (Menü 5.3.2) oder BT 52 >...
- Seite 53 NIBE F1155 /F1255 - Mischventilgest. Zusatzheizung - NIBE Systemtechnik GmbH...
- Seite 54 NIBE F1155 / F1255 - solarthermische WQ Einspeisung - NIBE Systemtechnik GmbH...
- Seite 55 NIBE F1155 /F1255 - solartherm. WQ Einspeisung - Hauptbedingung: BT6 > Max. zul. Speichertemperatur Betriebsarten • passive Regeneration (Kollektorkühlung) + Wenn BT 53 > Aktivierungstemp. (Menü 5.3.4) -> GP 2 startet. Wenn anschl. BT10 < ”max Kälteträger ein” (Menü 5.1.7) – > öffnet QN 33 zur WQ und GP4 startet.
- Seite 56 NIBE F1155 /F1255 - solartherm. WQ Einspeisung - Hauptbedingung: BT6 > Max. zul. Speichertemperatur Betriebsarten • aktive Regeneration (WQ Regeneration) + Wenn BT 53 – BT 10 > ”Aktivg. dT” (Menü 5.3.4) -> GP 2 startet Wenn anschl. BT10 < ”max Kälteträger ein” (Menü 5.1.7) – > öffnet QN 33 zur WQ und GP4 startet.
- Seite 57 NIBE F1155 /F1255 - solartherm. WQ Einspeisung - Betriebsarten • Solarkollektorkühlung (Menü 5.3.4) für Anlagen mit Möglichk. Zur Wärmeabfuhr. + Wenn BT 53 > ”Start Solarkollektorkühlung” -> Schalten eines weiteren Umschaltventils zur beliebigen Abfuhr der Überschusswärme. NIBE Systemtechnik GmbH...
- Seite 58 NIBE F1155 /F1255 - solartherm. WQ Einspeisung - Betriebsarten QN 33 NIBE Systemtechnik GmbH...
- Seite 59 NIBE F1155 /F1255 - Ende Teil 2 - NIBE Systemtechnik GmbH...
-
Seite 60: Elektrischer Anschluss
F1155 F1255 – elektrischer Anschluss AA8 = Fremdstromanode Scroll-Verdichter auf Drehfeld achten !“ separate Steuerspannung, 230V, 1 ph NIBE Systemtechnik GmbH... -
Seite 61: Pumpen Einstellung
F 1155 F 1255 – Pumpen Einstellung NIBE Systemtechnik GmbH... - Seite 62 F 1155 F 1255 – Pumpen Einstellung (el. Leistungsaufnahme) NIBE Systemtechnik GmbH...
- Seite 63 F 1155 F 1255 – Nibe Uplink NIBE Systemtechnik GmbH...
- Seite 64 F 1155 F 1255 – Fühlerdaten NIBE Systemtechnik GmbH...
- Seite 65 F 1155 F 1255 – Dimensionierung Verdichterdrehzahl NIBE Systemtechnik GmbH...
- Seite 66 F 1155 F 1255 – Dimensionierung Verdichter Drehzahl NIBE Systemtechnik GmbH...
- Seite 67 F 1155 F 1255 – technische Daten NIBE Systemtechnik GmbH...
- Seite 68 F 1155 F 1255 – technische Daten (Auszug) NIBE Systemtechnik GmbH...
