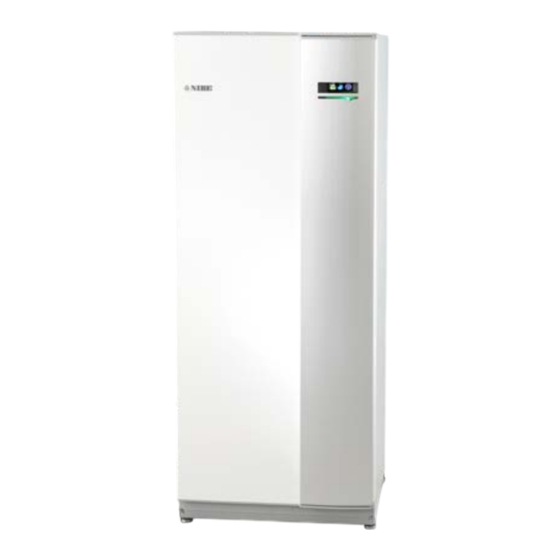

Nibe F1155PC Benutzerhandbuch

Erdwärmepumpe
Vorschau ausblenden Andere Handbücher für F1155PC:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
UHB DE 2008-4
231832
Erdwärmepumpe
NIBE F1155PC
BENUTZERHANDBUCH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F1155PC

Inhaltszusammenfassung für Nibe F1155PC

  • Seite 1 UHB DE 2008-4 BENUTZERHANDBUCH 231832 Erdwärmepumpe NIBE F1155PC...

  • Seite 2: Navigation

    Seite Brauchwassermenge erhöhen Um die Brauchwassermenge vorübergehend zu erhöhen (wenn ein Brauch- wasserspeicher für F1155PC installiert ist), drehen Sie zunächst das Wählrad und markieren Menü 2 (Wassertropfen). Drücken Sie anschließend zweimal die OK-Taste. Weitere Einzelheiten zur Einstellung entnehmen Sie Seite vorüb.

  • Seite 3: Inhaltsverzeichnis

    Seriennummer F1155PC – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F1155PC Wartung von F1155PC Energiespartipps 3 F1155PC – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Alarmverwaltung...

  • Seite 4: Wichtige Informationen

    1.9.1.1 Heizkurve (Verlauf der Heizkurve) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE F1155PC...

  • Seite 5: Sicherheitsinformationen

    Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2020. Starten Sie F1155PC nicht, wenn die Gefahr besteht, dass das Wasser im System gefroren ist. Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken...

  • Seite 6: Kennzeichnung

    Klassifizierung des Gehäuses als elektrotechnische Ausrüstung. Gefahr für Personen und Maschinen. Lesen Sie das Benutzerhandbuch. Seriennummer Die Seriennummer ist rechts unten an der Frontabdeckung, im Infomenü (Menü 3.1) und auf dem Typenschild angegeben. Seriennummer Kapitel 1 | Wichtige Informationen NIBE F1155PC...
  • Seite 7 ACHTUNG! Die Seriennummer des Produkts ((14 Stellen) benötigen Sie im Service- und Supportfall. NIBE F1155PC Kapitel 1 | Wichtige Informationen...

  • Seite 8: F1155Pc - Eine Ausgezeichnete Wahl

    Produkte und Zubehöreinheiten vorbereitet, z.B. Brauchwasserspei- cher, Geräte zur Wärmerückgewinnung aus Lüftungsanlagen, Pools und Klimatisierungssysteme mit verschiedenen Temperaturen. Bei F1155PC 1x230V kann eine Elektroheizpatrone mit 4,5 kW automa- tisch zugeschaltet werden, wenn unvorhergesehene Ereignisse eintreten sollten oder wenn ein Reservebetrieb erforderlich ist (Werkseinstellung 3,5 kW).

  • Seite 9: Display Mit Anweisungen Für Den Benutzer

    An der Wärmepumpe befindet sich ein großes Display mit intuitiv be- dienbaren Menüs, die die Einstellung eines angenehmen Innenklimas vereinfachen. • Einfache Fehlersuche Bei einem Fehler wird dieser im Klartext auf dem Wärmepumpendisplay angezeigt. Außerdem werden auszuführende Maßnahmen beschrieben. NIBE F1155PC Kapitel 1 | Wichtige Informationen...

  • Seite 10: Wärmepumpe - Das Herzstück Des Hauses

    Verdichter Kältemittel Verdampfer -2 ºC -4 ºC 0 ºC -3 ºC Wärmequellenmedium Wärmequelle Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 11: Funktion Der Wärmepumpe

    Expansionsventil strömen. Hier wird der Druck gesenkt und das Kälte- mittel nimmt wieder seine ursprüngliche Temperatur an. Das Kältemittel hat nun einen Zyklus durchlaufen. Es wird erneut in den Verdampfer geleitet und der Prozess wiederholt sich. NIBE F1155PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 12: Kontakt Mit F1155Pc

    Dort kühlt das Wärmequellenmedium das Wasser des Heizkreises so, dass in der warmen Jahreszeit eine komfortable Kühlung zur Verfügung steht. Kontakt mit F1155PC EXTERNE INFORMATIONEN Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informa- tionen über ein Informationsfenster und eine Statuslampe abrufen.

  • Seite 13: Bedienfeld

    F1155PC USB-Anschluss Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kommunikation mit F1155PC verwendet wird. Das sind Sie: • dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den Notbetrieb. • Raumklima und Brauchwasser, sowie Einstellungen der Wärmepumpe an Ihre Wünsche einstellen.

  • Seite 14: Zurück-Taste

    Das Wählrad kann nach rechts oder links gedreht werden. Sie können: • navigiert in Menüs und wechselt zwischen den Optionen. • Werte erhöhen oder verringern. • Seitenwechsel in mehrseitigen Anleitungen (z.B. Hilfetexte und Serviceinfo). Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 15: Usb-Anschluss

    Produktbezeichnung verborgen. Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzula- den. NIBE F1155PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 16: Menüstruktur

    INFO Menü 3 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 17: Symbole Auf Dem Display

    Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob Verdichter oder Zusatzheizung in F1155PC blockiert sind. Diese können z. B. aufgrund des in Menü 4.2 gewählten Betriebsmodus, bei einer zeitgesteuerten Blockierung in Menü...

  • Seite 18: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 19: Alternative Wählen

    Markieren Sie die gewünschten Optionen. Eine Option ist vor- gewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestäti- gen. Diese wird daraufhin mit einem grünen Häkchen markiert. NIBE F1155PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 20: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu ver- ringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu be- stätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 21: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie „OK“ und drücken Sie die OK- Taste. NIBE F1155PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 22: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 23: Wartung Von F1155Pc

    Wartung von F1155PC F1155PC erfordert nach der Inbetriebnahme einen minimalen Wartungs- aufwand durch den Benutzer. Allerdings wird empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form ver- schiedener Alarmtexte auf dem Display. Siehe Alarmverwaltung auf Seite WÄRMEQUELLENMEDIUM...

  • Seite 24: Energiespartipps

    • Öffnen Sie die Thermostatventile vollständig (mit Ausnahme der Zim- mer, in denen ein kühleres Klima gewünscht wird). Die Thermostate drosseln den Volumenstrom im Heizsystem, was F1155PC mit einer höheren Temperatur auszugleichen versucht. Dadurch muss das Sys- tem mehr arbeiten und verbraucht auch entsprechend mehr Energie.
  • Seite 25 Energiförbrukning fördelat över året Energieverteilung der Erdwärmepumpe im Jahresverlauf verbrauchs mars april juni juli Månad Monat Wird die Innentemperatur um ein Grad erhöht, steigt der Energiever- brauch um ca. 5%. NIBE F1155PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...
  • Seite 26 Staubsauger (Betrieb: 2 h/Woche) 1000 Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Bei diesen Angaben handelt es sich um ungefähre Beispielwerte. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1155PC...

  • Seite 27: Energiezähler

    über dem zukünftigen Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Woh- nung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. NIBE F1155PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 28: F1155Pc - Zu Ihren Diensten

    Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeitliche Steuerungsoption aktiv ist, ansonsten erscheint " aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert für Vorlauftemperatur, Raumfühler, Kühlfunktion und +Ad- just. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 29: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Temperatureinstellung (ohne aktivierten Raumfühler): Einstellbereich: -10 bis +10 Werkseinstellung: 0 Das Display zeigt den eingestellten Wert für die Heizung an (Parallelverschiebung der Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, er- NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 30: Ventilation (Zubehör Erforderlich)

    Sie den Wert in Menü 1.1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1.1 um einen Schritt. VENTILATION (ZUBEHÖR ERFORDERLICH) Menü Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 31: Zeitliche Steuerung

    Diese Einstellungen können für das jeweilige Schema erfolgen (Menü 1.3.1, 1.3.2 und 1.3.3: Aktiviert: Hier wird das Zeitprogramm für die gewählte Periode aktiviert. Einge- stellte Zeiten werden bei einer Deaktivierung nicht geändert. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 32 Stoppzeit früher als die Startzeit einstellen. Dann stoppt das Zeit- programm bei der eingestellten Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. HEIZUNG Menü 1.3.1 Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 33 Zeitperioden pro Tag festlegen. aktiviert Anpassung: Hier definieren Sie per Zeit- alle programm, wann eine Kühlung nicht zu- lässig sein soll. 21:30 - 06:00 Zeitperiode Anpassung Konflikt VENTILATION (ZUBEHÖR ERFORDERLICH) Menü 1.3.3 NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 34 Kühlungseinstellungen. Ventilatorrückstellzeit Festlegung der Ventilatorrückstellzeit bei einer vorüber- gehenden Änderung der Ventilationsgeschwindigkeit. eigene Kurve Einstellung der eigenen Kurve für Heizung bzw. Kühlung. Punktverschieb. Einstellung der Parallelverschiebung für Heiz- bzw. Kühlkurve Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 35 Hier können Sie eine Kurve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei verschiedenen Außenlufttemperaturen ändert. Mit der Zahl rechts neben "System" wird angegeben, welches System für die Heiz-/Kühlkurve ausgewählt wurde. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 36: Externe Justierung

    Klimatisierungsystem 2 ist. Siehe Abbildung. Klimatisierungsystem 3 °C Werkseinstellung: 0 Klimatisierungsystem 4 Durch Anbringen eines externen Anschlusses, z. B. Raumthermostat oder Schaltuhr, kann die Raumtemperatur bei der Beheizung vorübergehend oder Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 37 Klimatisierungssystem ein. Dementsprechend berechnet F1155PC niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System vorgenommen werden. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 38: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtempe- ratur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschrie- benen Einstellungen für jedes einzelne System vorgenommen werden. KÜHLEINSTELLUNGEN Menü Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 39: Sollwert Kühl-/Heizfühler

    Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 3,0 larm rumsgivare kyla Einstellbereich: ein/aus Werkseinstellung: aus Gradminuten Kühlung Einstellbereich: -3000 – 3000 Kühlgradminuten Werkseinstellung: 0 Verdichterdrehzahl Einstellbereich: 1 – 100 % Werkseinstellung: 1 NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 40 Zeit zw. Heizung und Kühlung Einstellbereich: 0-48 h Werkseinstellung: 2 Sie können F1155PC nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in F1155PC installiert und aktiviert ist. HINWEIS! Bei der Einstellung des Kühlvorlaufs ist das angeschlossene Klimatisie- rungssystem zu berücksichtigen.

  • Seite 41: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Kühlung erzeugen. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrsystemen verfügbar. Hier legen Sie fest, wie lange F1155PC warten soll, bis nach Ende des Kühlbe- triebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). VENTILATORRÜCKSTELLZEIT (ZUBEHÖR ERFORDERLICH) Menü...

  • Seite 42: Außentemperaturpunkt

    1.9.8 Außentemperaturpunkt Punktverschieb. 1.9.8 Einstellbereich: -40-30°C Außentemperaturpunkt °C Werkseinstellung: 0°C Kurvenänderung °C Kurvenänderung Vorlauftemp. °C Einstellbereich: -10-10°C Werkseinstellung: 0°C Außentemp. °C Hier können Sie eine Heizkurvenänderung bei einer bestimmten Außenlufttem- Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 43: Nachtabsenkung (Zubehör Erforderlich)

    Wert ("min. Diff. Außen- und Abluft") sowie die Ablufttem- peratur höher ist als der eingestellte Wert ("Starttemp. Abluft") arbeitet die Ven- tilation mit Geschwindigkeit 4, bis eine der Bedingungen nicht weiter erfüllt ist. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 44: Flm-Kühlung (Zubehör Erforderlich)

    Vorlauftemperatur haben soll. Je höher der Wert, desto größer der Einfluss. * Unterstützung für +Adjust erforderlich HINWEIS! +Adjust muss zuerst im Menü 5.4 für Software-Eingänge/-Ausgänge ausgewählt werden. FLM-KÜHLUNG (ZUBEHÖR ERFORDERLICH) Menü 1.9.12 Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 45: Brauchwasserkapazität Einstellen

    übergehenden Erhöhung der Brauchwassertemperatur. Die Statusinfor- mation zeigt "aus" oder die verbleibende Zeit bis zur vorübergehenden Temperaturerhöhung an. Komfortmodus Einstellung des Brauchwasserkomforts. Die Statusinfor- mation zeigt den gewählten Modus an: "Sparm.", "normal" oder "Luxus". NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 46 Urlaubseinstellung und Zeitprogramm gleichzeitig aktiv sind (Urlaubseinstellung hat dabei Vorrang). "aktiv" erscheint, wenn ein Teil des Zeitprogramms aktiv ist. Ansonsten wird "aus" angezeigt. erweitert Einstellung einer periodischen Erhöhung der Brauchwasser- temperatur. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 47 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt F1155PC zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 48 Smart Control: Bei aktivierter Smart Control-Funktion merkt sich F1155PC den Brauchwasserverbrauch der Vorwoche und passt die Temperatur im Brauchwas- serspeicher in der Folgewoche für einen minimalen Energieverbrauch an. Ist der Brauchwasserbedarf größer, steht eine gewisse zusätzliche Brauchwas- sermenge zur Verfügung.

  • Seite 49: Periodische Erhöhung

    Einstellbereich: 1 - 90 Tage aktiviert Werkseinstellung: 14 Tage Tage Periode Startzeit Startzeit Einstellbereich: 00:00 - 23:00 Nächste period. Erhöh. Werkseinstellung: 00:00 Um die Bildung von Bakterien im Brauchwasserspeicher zu verhindern, können NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 50 "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Die Brauchwasserzirkulation wird im Menü 5.4 für Software-Eingänge/Ausgänge aktiviert. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 51: Informationen Abrufen

    Informationen zu den Betriebszeiten der Zusatzheizung an usw. Alarmprotokoll zeigt die letzten Alarme und Informationen zur Wärme- pumpe bei der Alarmauslösung an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 52: Serviceinfo

    Es können keine Änderungen vorge- nommen werden. aktiv Status: Die Informationen können über mehrere Anzahl der Starts: Seiten verteilt sein. Drehen Sie das Ges.betr.zeit: - davon Brauchwasser: Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 53 Außentemperatur -5.6 °C Vorlauftemp. 30.5 °C 25.0 °C Rücklauftemp. Brauchwasserbereitung 49.0 °C 6.2 °C Kältetr. ein 3.9 °C KT aus Kond.vorlauf 30.5 °C 0 min Betriebszeit betriebsmodus Heizung Alarminformationen. Menü NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 54: Innentemperaturprotokoll

    Uhrzeit und Datum Plusfunktionen Einstellungen für svenska Sprache / Sprache eventuell installierte Zusatzfunktio- nen im Heizsystem. Urlaubseinstellung betriebsmodus Aktivierung des manuellen oder automatischen Betriebs. Die Statusinformation zeigt den gewählten Betriebsmodus an. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 55 Urlaubseinstellung eingestellt haben, diese zurzeit aber nicht aktiv ist, "aktiv" zeigt an, ob ein Teil der Urlaubseinstellung aktiv ist, sonst wird " aus" angezeigt. erweitert Einstellung des Betriebsmodus für die Wärmepumpe. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 56: In Den Zugehörigen Untermenüs Nehmen

    Der eingestellte Wert macht einen Teil der verfügbaren Leistung aus. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet F1155PC die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 57: Neue Verbindungszeichenfolge Anfordern

    Überwachen Ihrer Anlage erhalten hat. Neue Verbindungszeichenfolge anfordern Um ein NIBE Uplink-Benutzerkonto mit Ihrer Anlage verbinden zu können, muss eine eindeutige Verbindungszeichenfolge angefordert werden. Markieren Sie "neue Verb.zeichenf. anfordern" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um eine Verbindungszeichen- folge zu erstellen.

  • Seite 58: Automatische Einstellung (Dhcp)

    Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern, ohne zuvor eine neue Verbindungszeichenfolge anzufordern.

  • Seite 59: Proxyeinstellungen

    Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. SMS (ZUBEHÖR ERFORDERLICH) Menü 4.1.4 NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 60 "SG Ready" beeinflusst werden darf. Wenn für „SG Ready“ die Option „Niedriger Preis“ eingestellt ist, wird die Stopptemperatur für das Brauchwasser bei ausschließlichem Verdichterbetrieb (Elektroheizpatrone nicht zulässig) so hoch wie möglich eingestellt. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 61: Kühlung Beeinflussen

    Im Niedrigpreismodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 1 °C erhöht. Im Überkapazitätsmodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer F1155PC angeschlossen und aktiviert sein. SMART PRICE ADAPTION™ Menü 4.1.6 aktiviert smart price adaption 4.1.6...

  • Seite 62: Strompreisübersicht

    Werkseinstellung: 2 Pooltemp. beeinflussen Einstellbereich: 1 - 10 Werkseinstellung: 2 Kühlung beeinflussen Einstellbereich: 1 - 10 Werkseinstellung: 3 Strompreisübersicht Hier können Sie Informationen zu den Strompreisänderungen im Dreitages- verlauf abrufen. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 63: Smart Homes (Zubehör Erforderlich)

    Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stunden- preisen basiert. Die Funktion ruft die Stundenpreise für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internetverbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.

  • Seite 64: Einstellungen

    ** Wählen Sie „Spot“ unter eingest. Preis aus, um dieses Menü aufzurufen. EINSTELLUNGEN Menü 4.1.8.1 Einstellungen 4.1.8.1 smart energy source™ Einstellbereich: Aus/Ein Werkseinstellung: Aus smart energy source Regelungsmethode Regelungsmethode Einstellbereich: Preis/CO Werkseinstellung: Preis EINGEST. PREIS Menü 4.1.8.2 Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 65 Die Einstellung wird für jede einzelne Energiequelle vorgenommen. Spotpreise sind nur bei einem Stromvertrag auf Stundenpreisbasis verfügbar. * Die Währung richtet sich nach dem ausgewählten Land. CO2 IMPACT Menü 4.1.8.3 NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 66 Perioden lassen sich bis zu vier Periode Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- Periode dene Wochenendperioden (samstags und sonntags) definieren. TARIFPERIODE, FESTE STROMK. Menü 4.1.8.5 Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 67 Datumsperioden festlegen. Innerhalb Periode Periode dieser Perioden lassen sich bis zu vier Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- dene Wochenendperioden (samstags und sonntags) definieren. TARIFPERIODEN, OPT10 Menü 4.1.8.8 NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 68 Datumsperioden festlegen. Innerhalb Periode Periode dieser Perioden lassen sich bis zu vier Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- dene Wochenendperioden (samstags und sonntags) definieren. Menü 4.1.10 Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 69: Solarstrom (Zubehör Erforderlich)

    Werkseinstellung: aus Hier legen Sie fest, welcher Teil der Anlage (Raumtemperatur, Brauchwasser- temperatur) am Solarenergieüberschuss beteiligt werden soll. Wenn die Solarzellen mehr Strom produzieren als F1155PC erfordert, wird die Temperatur im Gebäude angepasst und bzw. oder die Brauchwassertemperatur erhöht. In diesem Menü nehmen Sie außerdem spezifische Einstellungen für EME vor.

  • Seite 70: Funktionen

    Bei Auswahl von Modus "Nur Zusatzheiz." wird der Verdichter deakti- viert und die Betriebskosten steigen. Funktionen „Verdichter“ bereitet Brauchwasser und erzeugt Wärme für die Wohnung. Wenn Sie „Verdichter“ im Auto-Modus deaktivieren, wird dies durch ein Symbol im Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 71: Uhrzeit Und Datum

    TIP! Datum Uhrzeit und Datum werden Monat automatisch eingestellt, wenn Jahr die Wärmepumpe mit NIBE Uplink verbunden wird. Für ei- ne korrekte Uhrzeit muss die Zeitzone eingestellt werden. SPRACHE Menü NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 72: Urlaubseinstellung

    Die Urlaubseinstellung beginnt 00:00 Uhr am Startdatum und endet 23:59 Uhr am Stoppdatum. TIP! Beenden Sie die Urlaubseinstellung etwa einen Tag vor Ihrer Rückkehr, damit die Raum- und Brauchwassertemperatur auf die gewünschten Werte ansteigen können. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 73: Vorrangschaltung

    Der Zeiger kennzeichnet, in welchem Zyklus sich die Wärmepumpe befindet. Bei Auswahl von 0 min wird dem Bedarf kein Vorrang eingeräumt. Er wird nur dann gedeckt, wenn kein anderer Bedarf vorliegt. AUTOMODUSEINST. Menü 4.9.2 NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 74: Kühlstart(Zubehör Erforderlich)

    ACHTUNG! In Systemen, in denen dieselben Rohre für Heizung und Kühlung ge- nutzt werden, kann "Heizungsstopp" maximal auf "Kühlstart" gestellt werden, wenn kein Kühl-/ Heizfühler vorhanden ist. GRADMINUTENEINSTELLUNG Menü 4.9.3 Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...

  • Seite 75: Startdifferenz Zusatzheizung

    (einschließlich der erweiterten die werkseitigen Voreinstellungen Menüs). zurücksetzen? Nein ACHTUNG! Nach dem Zurücksetzen auf die Werkseinstellungen müs- sen persönliche Einstellungen, wie z.B. Heizkurve usw., er- neut vorgenommen werden. SCHEMA BLOCKIERUNG Menü NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...
  • Seite 76 Ausrufezeichen. Blockierung des Verdichters. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F1155PC – zu Ihren Diensten NIBE F1155PC...
  • Seite 77 Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. NIBE F1155PC Kapitel 3 | F1155PC – zu Ihren Diensten...

  • Seite 78: Komfortstörung

    Alarm nicht mehr vor. Wenn noch immer eine rote Anzeige leuchtet und das Menü „Alarm“ auf dem Display sichtbar ist, besteht die Alarm- ursache weiterhin. Wenn ein Alarm zunächst ausgeblendet wird und später wieder erscheint, sollten Sie sich an Ihren Installateur wenden. Kapitel 4 | Komfortstörung NIBE F1155PC...

  • Seite 79: Fehlersuche

    Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: GRUNDLEGENDE MAßNAHMEN Kontrollieren Sie zunächst Folgendes: • Position des Schalters . • Gruppen- und Hauptsicherungen der Wohnung. • FI-Schutzschalter für die Wohnung. • Korrekt eingestellter Leistungswächter (falls Stromwandler installiert sind). NIBE F1155PC Kapitel 4 | Komfortstörung...

  • Seite 80: Brauchwasser Mit Niedriger Temperatur Oder Brauchwasser Nicht Vorhanden

    • Mischventil (sofern eins installiert ist) zu niedrig eingestellt. – Justieren Sie das Mischventil. • F1155PC in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „ZH-Stopp“ in Menü 4.9.2 fest.

  • Seite 81: Hohe Raumtemperatur

    Witterungsbedingungen niedrig ist, muss möglicherweise der Heizkurvenverlauf in Menü 1.9.1 „Heizkurve“ nach oben justiert werden. • F1155PC in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „Heizungsstopp“ in Menü 4.9.2 fest.

  • Seite 82: Ungleichmäßige Innentemperatur

    DER VERDICHTER STARTET NICHT. • Es liegt weder Heiz- oder Kühlbedarf noch Brauchwasser- oder Pool- bedarf vor. – F1155PC fordert weder Heizung noch Kühlung oder Brauchwasser- wärme an. • Verdichter aufgrund von Temperaturbedingungen blockiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.

  • Seite 83: Pfeifende Geräusche In Den Heizkörpern

    • Ungleichmäßiger Volumenstrom in den Heizkörpern. – Wenden Sie sich an Ihren Installateur. LUFTGERÄUSCHE Dieser Teil des Fehlersuchekapitels gilt nur, wenn das Zubehör NIBE FLM installiert ist. • Zu wenig Wasser im Wasserverschluss. – Befüllen Sie den Wasserverschluss mit Wasser.

  • Seite 84: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (nibe.de). Kapitel 5 | Technische Daten NIBE F1155PC...

  • Seite 85: Glossar

    Wirkungsgrad der Wärmepumpe. Dieser wird bei unterschiedlichen Messwerten ermittelt. Beispiel: 0 / 35, wobei 0 für die Gradanzahl des einströmenden Wärmequellenmediums und 35 für die Gradanzahl der Vorlauftemperatur steht. NIBE F1155PC Kapitel 6 | Glossar...

  • Seite 86: Heizkörper

    FILTERZEIT Gibt die Berechnungszeit für die mittlere Außenlufttemperatur an. HEIZKÖRPER Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F1155PC müssen sie mit Wasser gefüllt sein. HEIZKURVE Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll. Bei Auswahl eines hohen Werts wird die Wärmepumpe angewiesen, bei einer niedrigen...
  • Seite 87 Ventil, das kaltes Wasser mit dem Warmwasser mischt, das den Brauchwasserspeicher verlässt. NAT, MAßGEBLICHE AUßENTEMPERATUR Die maßgebliche Außentemperatur (Normaußentemperatur) richtet sich je nach Wohnort. Je niedriger die maßgebliche Außentemperatur, desto geringer sollte die Werteinstellung unter "Heizkurvenauswahl" sein. NIBE F1155PC Kapitel 6 | Glossar...

  • Seite 88: Niveaugefäß

    Niederdruckpressostat löst aus, wenn der Verdampfungsdruck zu niedrig ist. RAUMTEMPERATURFÜHLER Ein im Innenbereich platzierter Fühler. Dieser Fühler informiert die Wär- mepumpe über die Innenraumtemperatur. RÜCKLAUF Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heiz- rohrwärmeübertrager) zurück zur Wärmepumpe transportiert wird. Kapitel 6 | Glossar NIBE F1155PC...

  • Seite 89: Umwälzpumpe

    Heizsystem geleitet wird. Je niedriger die Außenlufttemperatur, desto höher die Vorlauftemperatur. WÄRMEQUELLENMEDIUM Frostgeschützte Flüssigkeit, z.B. Ethanol bzw. Glykol gemischt mit Wasser, die Wärmeenergie von der Wärmequelle (Fels/Boden/See) zur Wärmepumpe befördert. WÄRMEQUELLENSEITE Wärmequellenmedienschläuche, evtl. Bohrungen und Verdampfer stellen die Wärmequellenseite dar. NIBE F1155PC Kapitel 6 | Glossar...

  • Seite 90: Zusatzheizung

    Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist der COP. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernwärme handeln. Kapitel 6 | Glossar NIBE F1155PC...

  • Seite 91: Sachregister

    Sachregister F1155PC – zu Ihren Diensten, 28 Alarm, 78 Brauchwasserkapazität einstel- Alarmverwaltung, 78 len, 45 Alternative wählen, 19 Informationen abrufen, 51 Anlagendaten, 4 Innenklima einstellen, 28 Wärmepumpe anpassen, 54 Fehlersuche, 79 Bedienfeld, 13 Funktion der Wärmepumpe, 11 Display, 14 OK-Taste, 14...
  • Seite 92 Wählrad, 14 Wärmepumpe anpassen, 54 Wärmepumpe – das Herzstück des Hauses, 10 Wartung von F1155PC Energiespartipps, 24 Regelmäßige Kontrollen, 23 Wert einstellen, 20 Wichtige Informationen, 4 Anlagendaten, 4 F1155PC – Eine ausgezeichnete Wahl, 8 Seriennummer, 6 Sicherheitsinformationen, 5 Sachregister NIBE F1155PC...

  • Seite 95: Kontaktinformationen

    Tel: +7 831 419 57 06 E-mail: kuzmin@evan.ru www.nibe-evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46 (0)433 27 3000 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu.
  • Seite 96 WS version: a767 WS release date: 2020-03-02 10:13 Publish date: 2020-04-14 14:49 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
