Envertech EVT560S Bedienungsanleitung Seite 11

1) Entfernen Sie ca. 30 mm der Ummantelung an beiden Enden des Verlängerungskabels und
setzen Sie die einzelnen Adern um ca. 7-8 mm ab. Setzen Sie Aderendhülsen auf die
Kabelenden unddrücken Sie sie zusammen, um sie zu befestigen.
2) Schließen Sie eine Seite des AC-Verlängerungskabels mit der Betteri BC01 AC Buchse an den
AC-Anschlussstecker des Envertech-Mikrowechselrichters an.
3) Schließen Sie die andere Seite des Verlängerungskabels an die Abzweigdose / den
Leitungsschutzschalter der Unterverteilung an.
4) Versiegeln Sie das andere Kabelende (AC-String-Anschluss) mit der Endkappe, um es vor
Feuchtigkeit zu schützen.

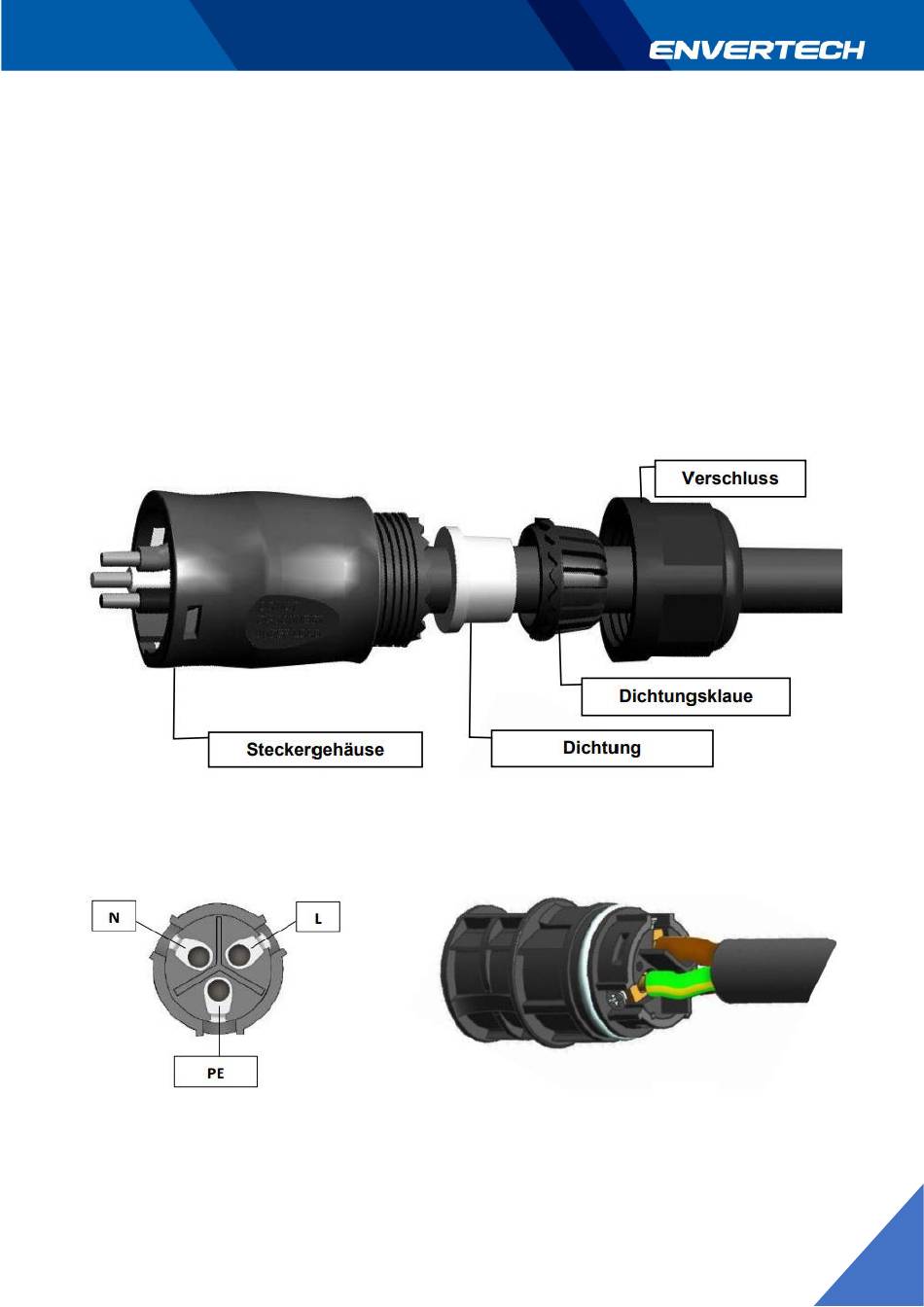

Montage der Betterie BC01 Steckverbindungen
Bosswerk GmbH & Co. KG – Herrenpfad 38, D-41334 Nettetal
11
