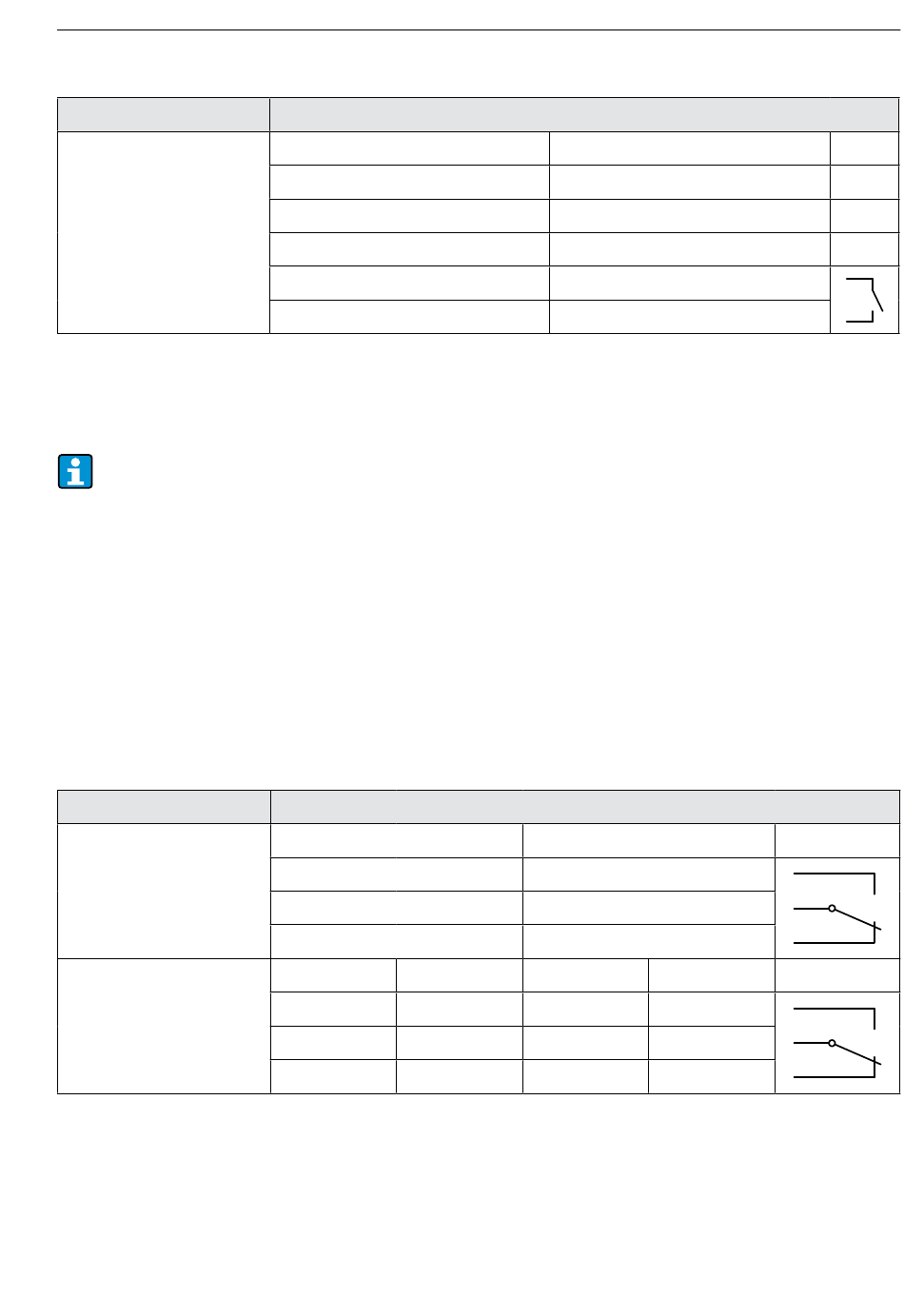

7�4�2 Signaleingang
Bestellmerkmal
Ohne
• Kontaktbelastbarkeit:
- aktiv: 12 ... 24 V
- passiv: Schaltkontakt max. 30 V DC / 300 mW
• Ein Eingang kann nur wahlweise aktiv oder passiv belegt werden.
• Bei der Geräteversion mit externer Starttaste ist diese am passiven Signaleingang 1
angeschlossen, es steht dann nur noch der Signaleingang 2 aktiv oder passiv zur Verfü-
gung.
• Zur Auswertung eines Startimpulses muss dieser mindestens 200 ms anliegen.
7�4�3 Stromausgang
• Klemmenbelegung: 3.9 (+) / 3.10 (‒)
• Stromausgang: 0 - 20 mA oder 4 - 20 mA, aktiv
• Bürde: max. 600 Ω
7�4�4 Relaisausgang
Bestellmerkmal
Ausgang
Option A, B
Ausgang
Option B
• Kontaktbelastbarkeit: max. 250 V AC / 6 A
Endress+Hauser
Klemmenbelegung
Eingang 1 (aktiv)
3.1
3.2
Eingang 1 (passiv)
3.5
3.6
Klemmenbelegung
Relais 1
2.1
2.2
2.3
Relais 3 Relais 4
2.7 2.10
2.8 2.11
2.9 2.12
Eingang 2 (aktiv)
3.3
3.4
Eingang 2 (passiv)
3.7
3.8
Relais 2
2.4
2.5
2.6
Relais 5 Relais 6
2.13 2.16
2.14 2.17
2.15 2.18
Elektrischer Anschluss
(+)
(‒)
