Elektrischer Anschluss

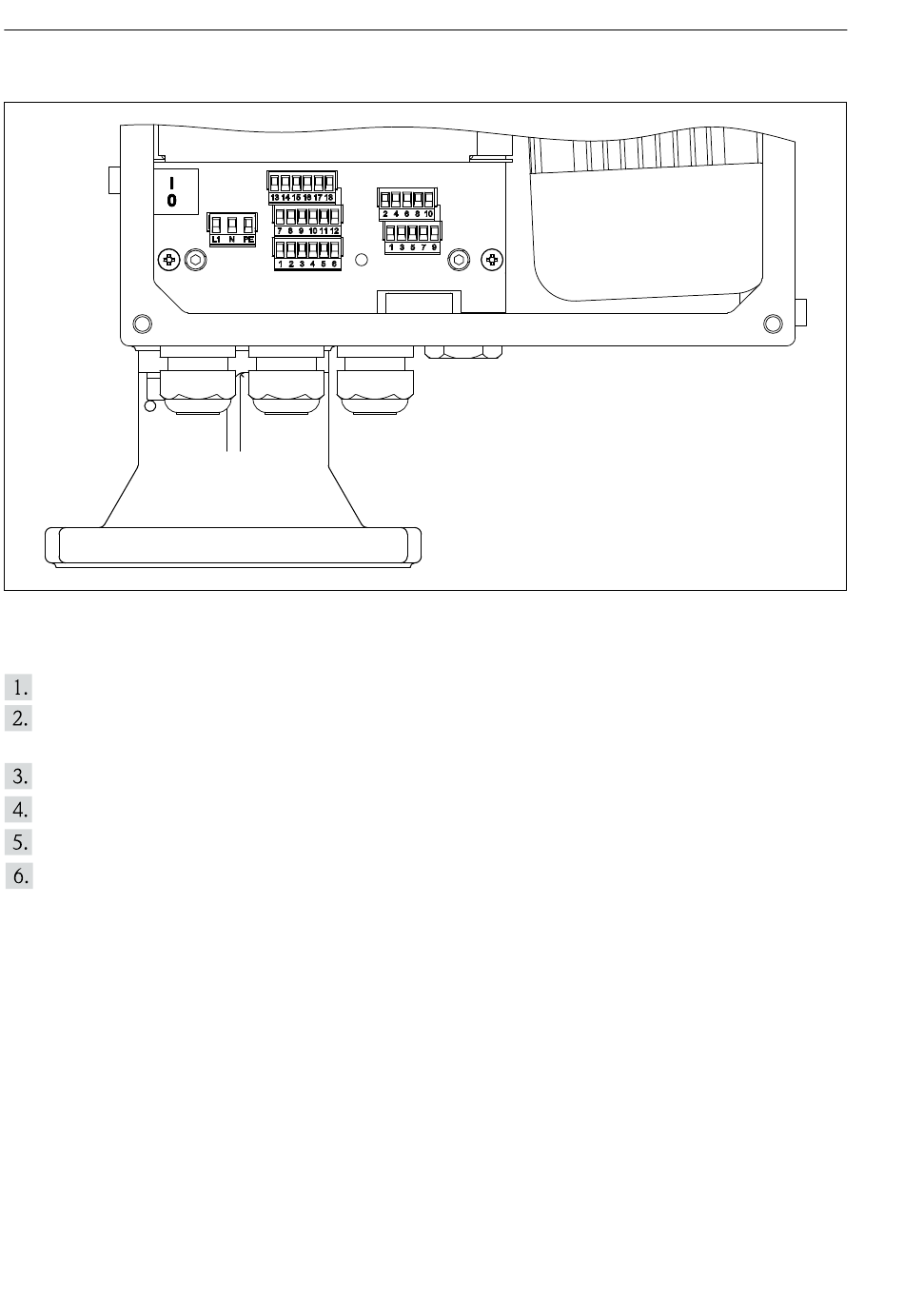

7�3�2 Gerät anschließen
6

Klemmenbelegung

Gehäusedeckel der Elektronikseite (großer Deckel) abschrauben.
Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring
nicht aus der Kabeleinführung entfernen.
Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Kabel gemäß Klemmenbelegung anschließen.
Kabelverschraubungen fest anziehen.
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.
7�4 Klemmenbelegung
7�4�1 Versorgungsspannung
• Klemmenbelegung: 1.1 (L1) / 1.2 (N) / 1.3 (PE)
• Spannungsbereich
- FMM50-*****1******: 180 ... 253 V AC, 50/60 Hz
- FMM50-*****2******: 90 ... 127 V AC, 50/60 Hz
• Ieff = 8 A (115 V) für 40 ms / 4,4 A (230 V) für 20 ms
• Gemäß IEC/EN 61010 ist für das Messgerät ein geeigneter Trennschalter vorzusehen.
• Überstromschutzeinrichtung: maximal 16 A
14
KL1
KL2
KL3
Silopilot FMM50
0000000222
