Bedienung

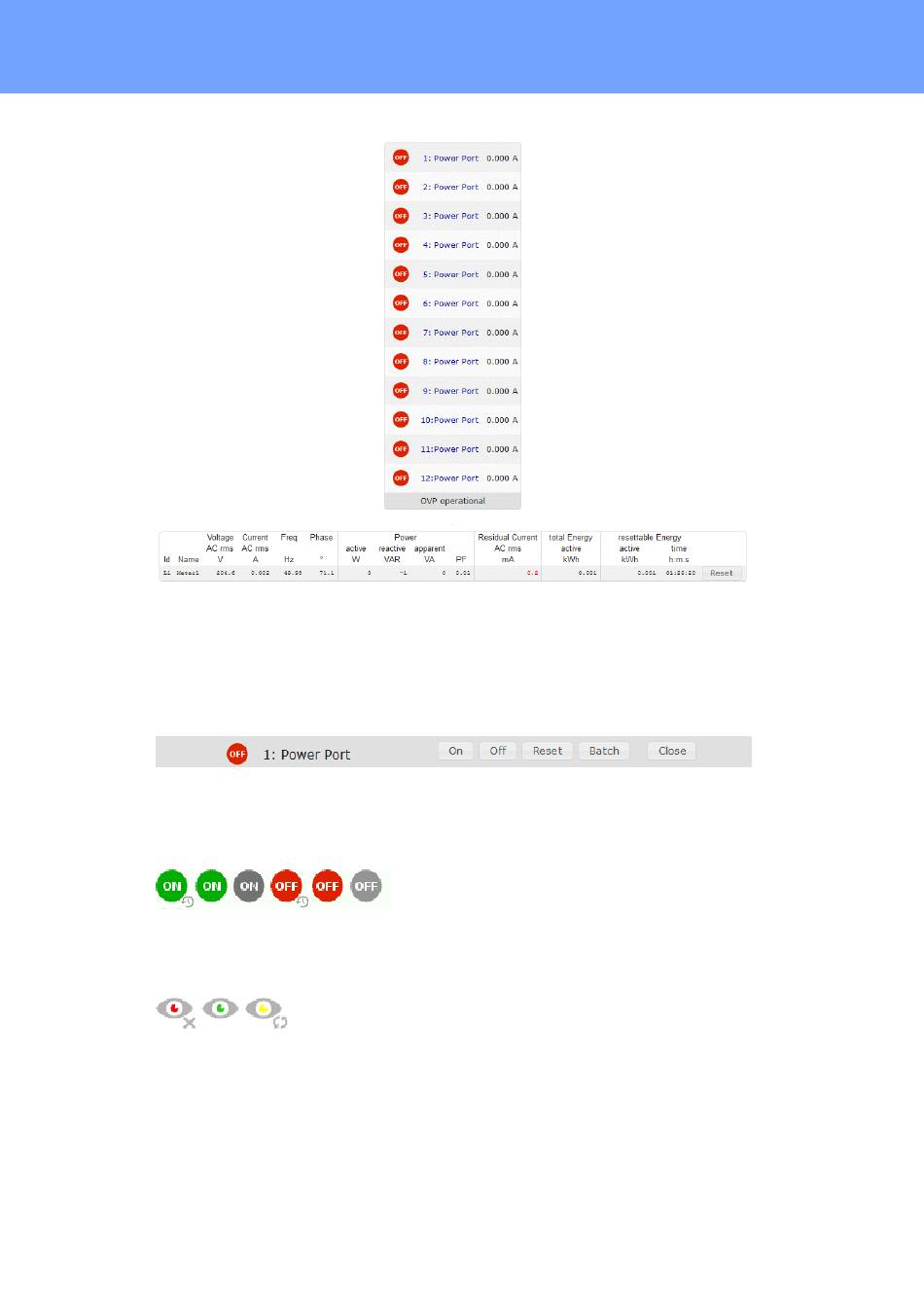

Die Webseite bietet einen Überblick über den Schaltzustand, und zeigt die elektrischen
Messwerte des Netzanschluss. Sowie die Sensoren, sofern sie angeschlossen sind.
Klickt man auf einen einzelnen Port, dann erscheinen die Schaltflächen, um den Port
zu kontrollieren:
Das Portsymbol ist grün, wenn das Relais geschlossen ist, oder rot bei offenem Zu-
stand. Ein zusätzliches kleines Uhrensymbol signalisiert, dass ein Timer aktiv ist. Ti-
mer werden durch Einschaltverzögerung, Reset oder Batchmode aktiviert.
Ein aktivierter Watchdog wird durch ein Augensymbol dargestellt. Ein "X" bedeutet,
das die zu überwachende Adresse nicht aufgelöst werden konnte. Zwei kreisförmige
Pfeile zeigen den Zustand Booting an.
Zusätzlich zu den Schaltflächen sind beim Expert Power Control 8045 die Messwerte
des selektierten Ports zu sehen:
Expert Power Control 8041/8045
16
© 2020 GUDE Systems GmbH
