STATUS
(auf Wunsch)
Montage
4
Led blinked
Led erleuchtet
Zeit in Sekunden
Anfahrphase abgeschlossen
1
3
2
D3057

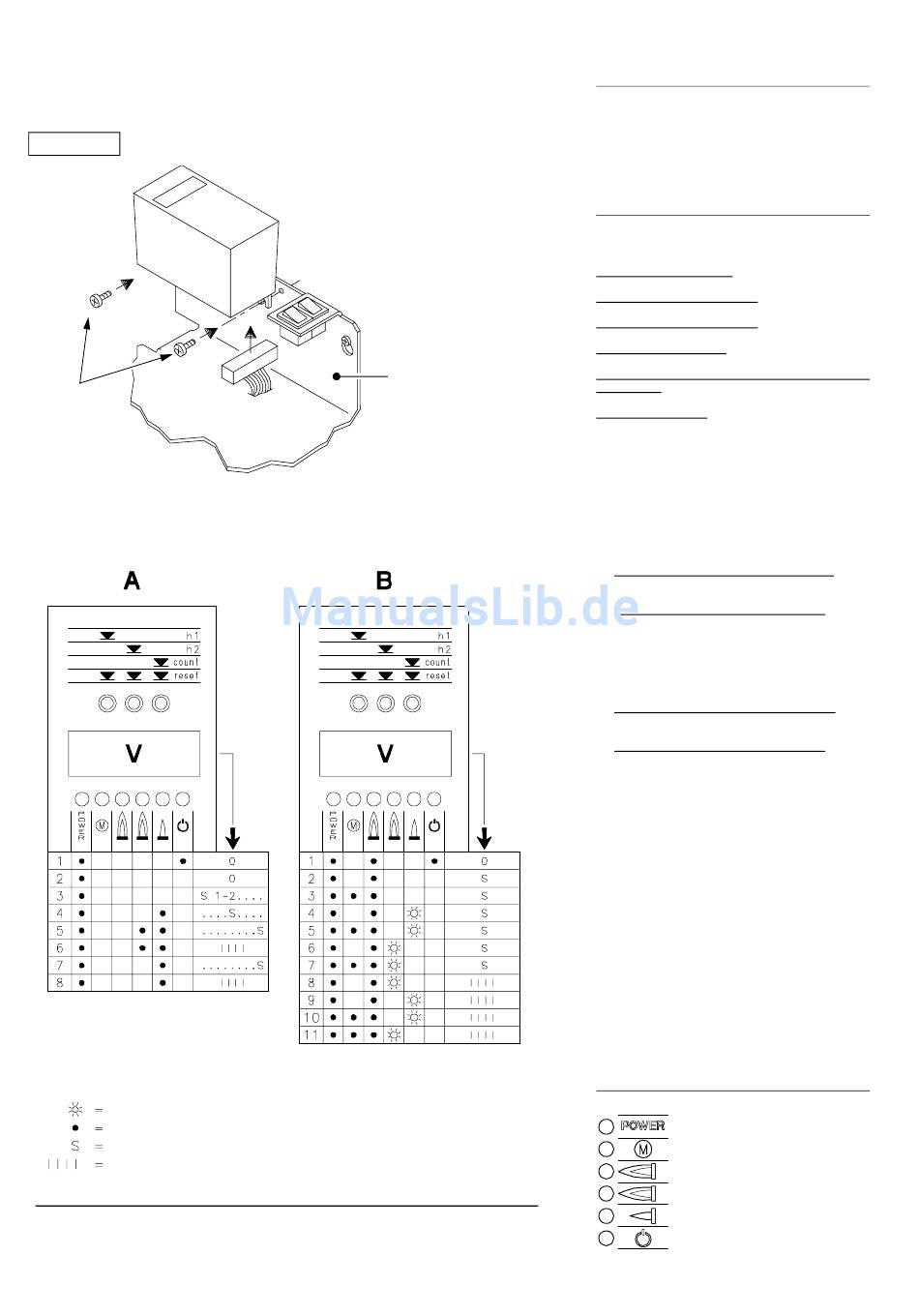

1 Status
2 Verbinder
3 Brennerauflage
4 Befestigungsschrauben
D962
20
STATUS
Auf Wunsch lieferbares Zubehör.
Siehe Seite 2.
MONTAGE
Die Brenner sind bereits für den Einbau des
Status vorbereitet. Für die Montage wie folgt
vorgehen:
- Den Status (1) mit Hilfe des Verbinders (2) an
der Brennerauflage (3) anschließen.
- Den Status mit den Schrauben (4), die mit
dem Satz mitgeliefert sind, an der Brenner-
auflage befestigen.
STATUS führt drei Funktionen aus:
1- ANZEIGE V MIT BETRIEBSSTUNDEN UND
ANZAHL DER BRENNERZÜNDUNGEN
Gesamtbetriebsstunden
Taste "h1" drücken.
Betriebsstunden auf 2. Stufe
Taste "h2" drücken.
Betriebsstunden auf 1. Stufe (berechnet)
Gesamtstunden - Stunden auf 2. Stufe.
Anzahl der Zündungen
Taste "count" drücken.
Nullung Betriebsstunden sowie Anzahl der
Zündungen
Die drei "Reset"-Tasten gleichzeitig drücken.
Permanentspeicher
Die Betriebsstunden sowie die Anzahl der Zünd-
ungen bleiben auch im Fall eines Stromausfalls
permanent gespeichert.
2 - ZEIGT DIE ZEITEN DER ANFAHRPHASE AN
Die Led leuchten in nachstehender Reihenfolge
auf, siehe Abb.A:
BEI GESCHLOSSENEM TR THERMOSTAT:
1 - Brenner ausgeschaltet, TL Thermostat geöffnet
2 - Schließung TL Thermostat
3 - Motorstart:
Zählung In Sek. auf Anzeige V beginnt
4 - Brennerzündung
5 - Übergang auf 2. Stufe
Zählung In Sek. Auf Anzeige V endet
6 - 10 Sek. nach 5 erscheint
Anzeige: Anfahrphase ist abgeschlossen.
BEI GEÖFFNETEM TR THERMOSTAT:
1 - Brenner ausgeschaltet, TL Thermostat geöffnet
2 - Schließung TL Thermostat
3 - Motorstart:
Zählung In Sek. auf Anzeige V Beginnt
4 - Brennerzündung
7 - 30 Sek. nach 4:
Zählung In Sek. auf Anzeige V Endet
8 - 10 Sek. nach 7 erscheint
Anzeige: Anfahrphase ist abgeschlossen.
Die Zeitangaben in Sekunden auf der Anzeige V
verdeutlichen die Abfolge der einzelnen auf
Seite 16 angeführten Anfahrphase .
3 - BEI STÖRUNG AM BRENNER WIRD DER
ZEITPUNKT, AN DEM DIE STÖRUNG
ERFOLGTE, ANGEZEIG.
11 Kombinationen erleuchteter
möglich, s. Abb.(B).
Für die Störungsursachen die in Klammern ste-
henden Zahlen vergleichen, auf Seite 19 finden
Sie ihre Bedeutung.
1 ................(23)
2 ................(15 ÷ 22)
3 ................(21)
4 ................(1 ÷ 13, 31 ÷ 33, 35)
5 ................(21)
6 ................(31)
7 ................(21)
8 ................(31 ÷ 33)
9 ................(31 ÷ 33)
10 ..............(21)
11...............(21)
Bedeutung der Symbole:
= Netzstrom ein
= Störabschaltung Gebläsemotor (rot)
= Störabschaltung Brenner (rot)
= Betrieb auf 2. Stufe
= Betrieb auf 1. Stufe
= Leistung erreicht
D478
led: Ein
IIII auf der
IIII auf der
LED sind
(Stand-by),
