Ubiquiti LAP-120 Handbuch

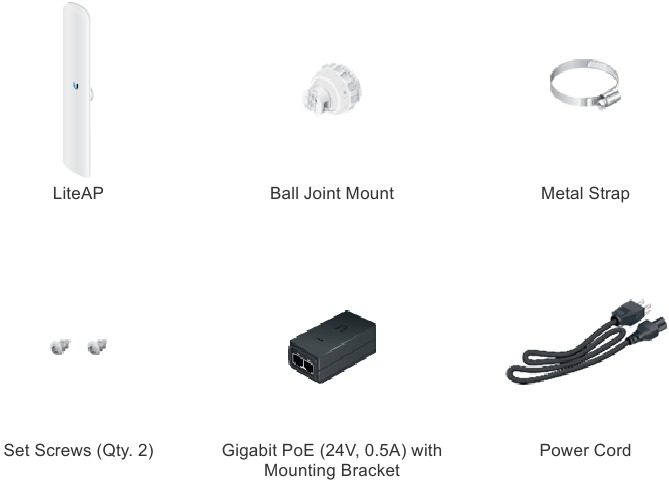

Lieferumfang

Installationsanforderungen

• 7 mm Steckschlüssel oder Schraubendreher
• Für alle kabelgebundenen Ethernet-Verbindungen sollten geschirmte Kategorie 5 (oder höher) Kabel verwendet und über die AC-Erdung des PoE geerdet werden.
  Wir empfehlen, Ihre Netzwerke mit industrietauglichen, geschirmten Ethernet-Kabeln von Ubiquiti vor schädlichen Außenumgebungen und zerstörerischen ESD-Ereignissen zu schützen. Für weitere Details besuchen Sie ui.com/toughcable

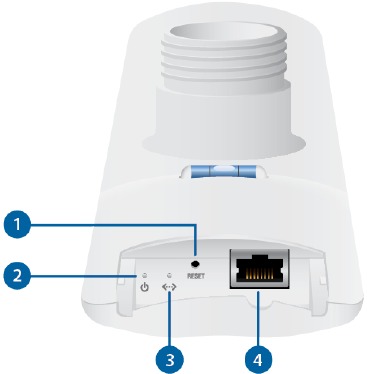

Hardware-Übersicht

Reset-Taste

Um die Werkseinstellungen wiederherzustellen, halten Sie die Reset-Taste länger als 10 Sekunden gedrückt, während das LiteAP eingeschaltet ist. Alternativ kann das LiteAP auch aus der Ferne über eine Reset-Taste zurückgesetzt werden, die sich an der Unterseite des Gigabit PoE Adapters befindet.

Power-LED

Die Power-LED leuchtet blau, wenn das Gerät an eine Stromquelle angeschlossen ist.

Ethernet-LED

Die Ethernet-LED leuchtet dauerhaft blau bei einer aktiven Ethernet-Verbindung und blinkt bei Aktivität.

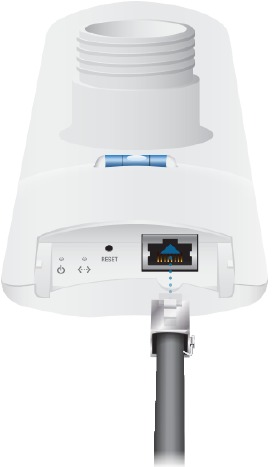

Ethernet-Port

Der Gigabit Ethernet-Port wird zur Stromversorgung verwendet und sollte mit dem LAN verbunden werden.

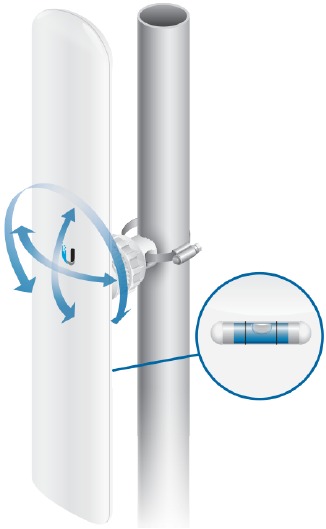

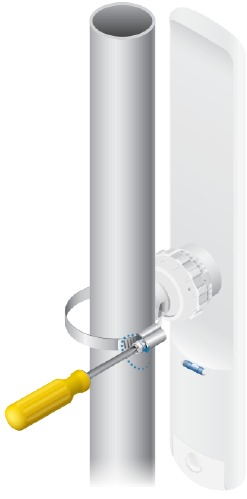

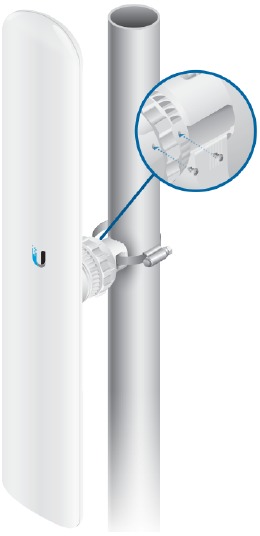

Hardware-Installation

Stromversorgung anschließen

3. Schließen Sie die Stromversorgung an mit:
   • mitgeliefertem Gigabit PoE Adapter
   • PoE-Switch

Der Switch-Port muss den in dieser Kurzanleitung aufgeführten Stromspezifikationen entsprechen.

Anschluss an den PoE Adapter

1. Verbinden Sie das Ethernet-Kabel vom Gerät mit dem POE-Port des PoE Adapters.

2. Verbinden Sie ein Ethernet-Kabel von Ihrem LAN mit dem LAN-Port des PoE Adapters.

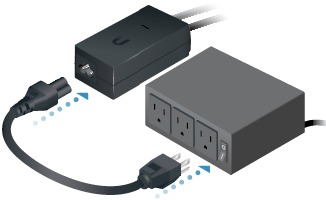

3. Verbinden Sie das Netzkabel mit dem Adapter und stecken Sie dann das Netzkabel in eine Steckdose.


Montage des PoE Adapters

(Optional)

1. Entfernen Sie die PoE-Montagehalterung vom Adapter, platzieren Sie die Halterung an der gewünschten Stelle und markieren Sie die beiden Löcher.

2. Bohren Sie bei Bedarf die Löcher vor und befestigen Sie die Halterung mit zwei Befestigungselementen (nicht im Lieferumfang enthalten).

3. Richten Sie die Schlitze des Adapters an den Laschen der PoE-Montagehalterung aus und schieben Sie den Adapter dann nach unten.


Zugriff auf airOS

Verbinden Sie sich mit der airOS Konfigurationsoberfläche.

1. Stellen Sie sicher, dass Ihr Host-Computer über Ethernet mit dem Gerät verbunden ist.
2. Konfigurieren Sie den Ethernet-Adapter auf Ihrem Host-System mit einer statischen IP-Adresse im 192.168.1.x-Subnetz.
3. Starten Sie Ihren Webbrowser. Geben Sie https://192.168.1.20 in das Adressfeld ein. Drücken Sie Enter (Eingabe) (PC) oder Return (Zeilenschalter) (Mac).

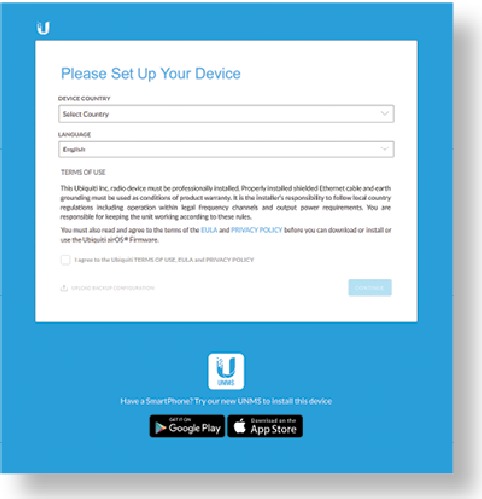

4. Wählen Sie Ihr Land und Ihre Sprache aus. Sie müssen den Nutzungsbedingungen zustimmen, um das Produkt verwenden zu können. Klicken Sie auf Continue (Weiter).

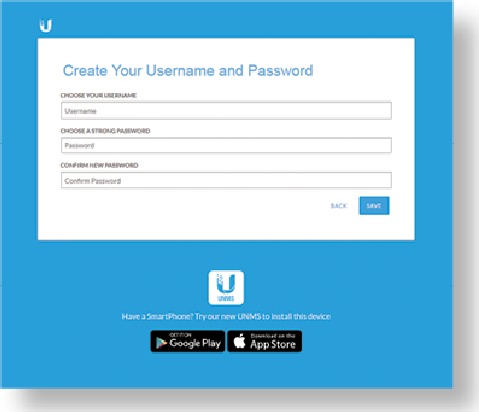

5. Erstellen Sie einen Benutzernamen und ein Passwort. Bestätigen Sie Ihr neues Passwort und klicken Sie dann auf Save (Speichern).


Die airOS Konfigurationsoberfläche wird angezeigt, wo Sie Ihre Einstellungen nach Bedarf anpassen können. Details finden Sie im Benutzerhandbuch.

Verantwortung des Installateurs für die Einhaltung der Vorschriften

Geräte müssen professionell installiert werden, und es liegt in der Verantwortung des professionellen Installateurs, sicherzustellen, dass das Gerät gemäß den lokalen länderspezifischen Vorschriften betrieben wird.

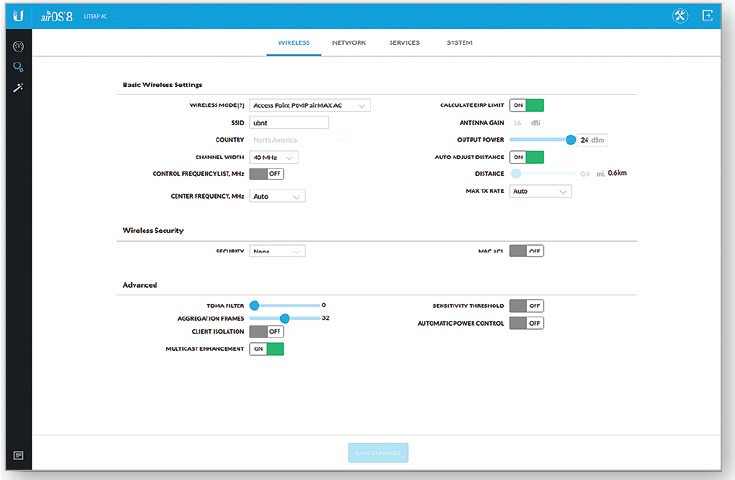

Das Feld Ausgangsleistung wird dem professionellen Installateur zur Verfügung gestellt, um die Einhaltung der gesetzlichen Vorschriften zu unterstützen.

Spezifikationen

Sicherheitshinweise

1. Lesen, befolgen und bewahren Sie diese Anweisungen auf.
2. Beachten Sie alle Warnungen.
3. Verwenden Sie nur vom Hersteller angegebene Anbaugeräte/Zubehörteile.

Verwenden Sie dieses Produkt nicht an Orten, die von Wasser überflutet werden können.

Vermeiden Sie die Verwendung dieses Produkts während eines Gewitters. Es besteht ein geringes Risiko eines Stromschlags durch Blitzschlag.

Elektrische Sicherheitsinformationen

1.
   Die Einhaltung der auf dem Herstelleretikett angegebenen Spannungs-, Frequenz- und Stromanforderungen ist erforderlich. Der Anschluss an eine andere Stromquelle als die angegebene kann zu Fehlfunktionen, Geräteschäden oder Brandgefahr führen, wenn die Einschränkungen nicht beachtet werden.
2. Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Wartungsarbeiten dürfen nur von einem qualifizierten Servicetechniker durchgeführt werden.
3. Dieses Gerät wird mit einem abnehmbaren Netzkabel geliefert, das einen integrierten Schutzleiter zur Verbindung mit einer geerdeten Sicherheitssteckdose besitzt.
   1. Ersetzen Sie das Netzkabel nicht durch ein anderes, das nicht dem mitgelieferten, zugelassenen Typ entspricht. Verwenden Sie niemals einen Adapterstecker, um eine 2-adrige Steckdose anzuschließen, da dies die Kontinuität des Erdungsleiters aufhebt.
   2.
      Das Gerät erfordert die Verwendung des Erdungsdrahtes als Teil der Sicherheitszertifizierung; Änderungen oder unsachgemäße Verwendung können eine Stromschlaggefahr darstellen, die zu schweren Verletzungen oder zum Tod führen kann.
   3. Wenden Sie sich an einen qualifizierten Elektriker oder den Hersteller, wenn Sie vor dem Anschließen des Geräts Fragen zur Installation haben.
   4. Schutzerdung wird durch gelisteten AC-Adapter bereitgestellt. Die Gebäudeinstallation muss eine geeignete Kurzschlusssicherung vorsehen.
   5. Schutzpotenzialausgleich muss gemäß den örtlichen nationalen Verdrahtungsregeln und -vorschriften installiert werden.
      ui.com/support/warranty
      Die eingeschränkte Garantie erfordert die Nutzung von Schlichtungsverfahren zur Beilegung von Streitigkeiten auf individueller Basis und, wo anwendbar, die Festlegung von Schlichtung anstelle von Geschworenengerichtsverfahren oder Sammelklagen.
