Ubiquiti UniFi Switch Flex Handbuch

Inhalt

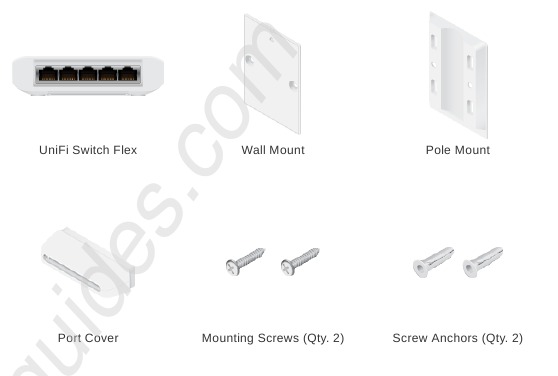

Lieferumfang


Systemanforderungen

  • Linux, Mac OS X, oder Microsoft Windows 7/8/10
  • Java Runtime Environment 1.8 oder höher empfohlen
  • Webbrowser: Google Chrome (Andere Browser haben möglicherweise eingeschränkte Funktionalität)
  • UniFi Controller Software v5.10.x (oder neuer), verfügbar unter: ui.com/download/unifi

Alle UniFi-Geräte unterstützen externe Management-Controller. Für Details zur Einrichtung siehe das Benutzerhandbuch auf der Webseite: ui.com/download/unifi

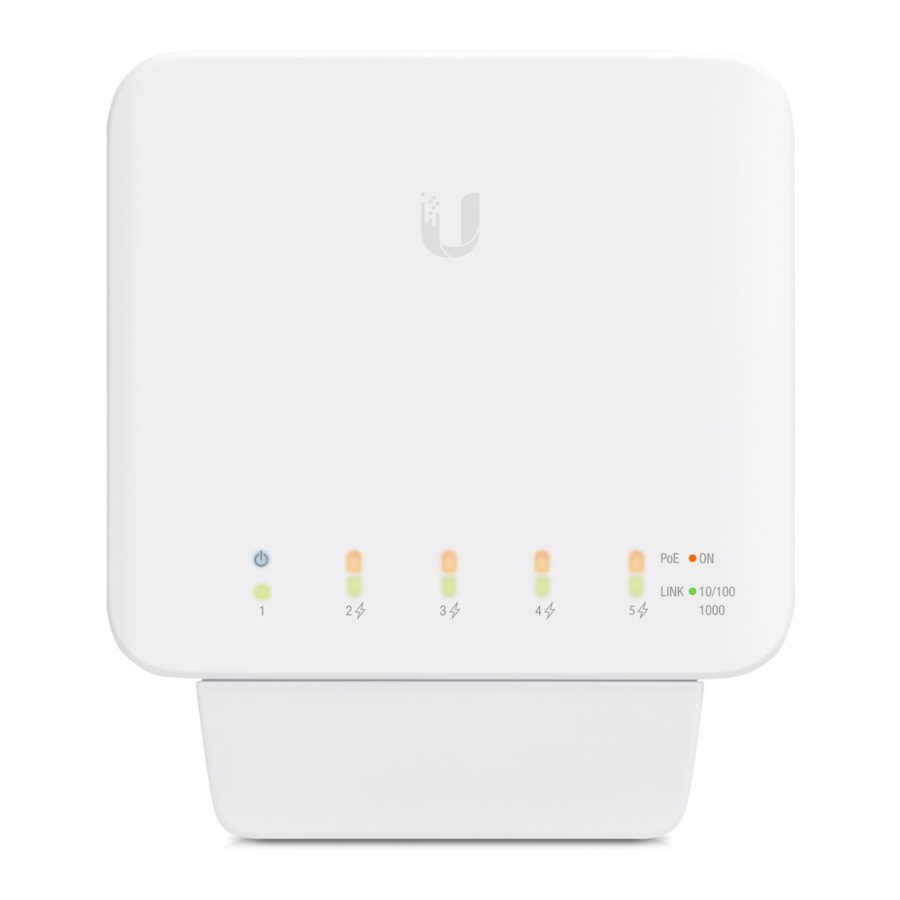

Hardware-Übersicht

Hardware-Übersicht - Schritt 1
Hardware-Übersicht - Schritt 2

  1. RJ45 (Ports 1 - 5)
    RJ45-Ports unterstützen 10/100/1000 Mbps Ethernet-Verbindungen.
  2. PoE In (Port 1)
    Unterstützt 802.3af/at/bt
  3. System-LED
Dauerhaft Weiß Werkseinstellungen, wartet auf Übernahme.
Blinkend Weiß Startvorgang läuft.
Dauerhaft Blau Erfolgreich übernommen.
Blinkend Blau Firmware-Upgrade läuft.
  1. PoE-LEDs (Ports 2 - 5)
Aus Kein PoE
Gelb Eingeschaltet, IEEE 802.3af
  1. Link-/Geschwindigkeits-/Aktivitäts-LEDs (Ports 1 - 5)
Aus Keine Verbindung
Grün Verbindung hergestellt bei 10/100/1000 Mbps
Blinken zeigt Aktivität an

Hardware-Installation

Wandmontage


  1. Wandmontage - Schritt 1

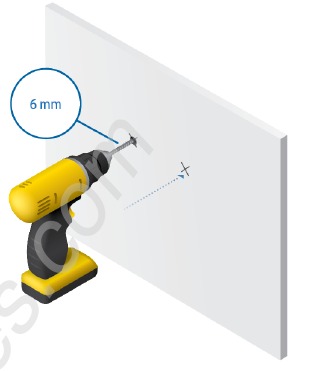

  2. Wandmontage - Schritt 2

  3. Wandmontage - Schritt 3

  4. Wandmontage - Schritt 4

Magnetische Montage



  2. Magnetische Montage

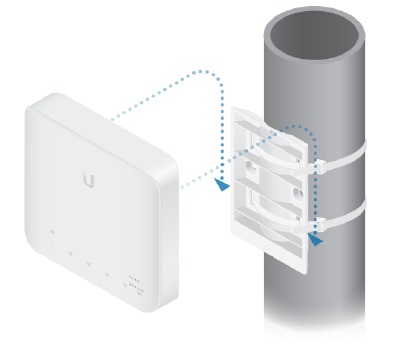

Mastmontage



  2. Mastmontage

InformationHINWEIS: Für Installationen im Außenbereich montieren Sie bitte die Portabdeckung, bevor Sie Ihre Ethernet-Kabel anschließen. Siehe Außeninstallation.

Einschalten des Switches

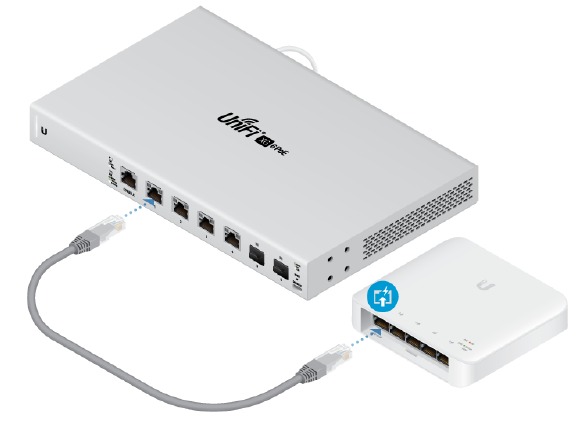

Einschalten des Switches - Schritt 1
ODER

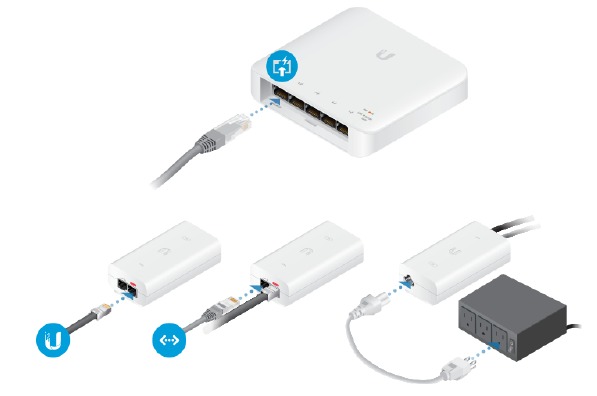

Einschalten des Switches - Schritt 2

Ethernet anschließen
Ethernet anschließen
InformationHINWEIS: Für Installationen im Außenbereich montieren Sie bitte die Portabdeckung, bevor Sie Ihre Ethernet-Kabel anschließen. Siehe Außeninstallation.

Außeninstallation


  1. Außeninstallation - Schritt 1

  2. Außeninstallation - Schritt 2

  3. Außeninstallation - Schritt 3

Software-Installation
Laden Sie die neueste Version der UniFi Controller Software unter ui.com/download/unifi herunter und folgen Sie den Anweisungen auf dem Bildschirm.
InformationHinweis: Wenn Sie bereits UniFi Controller v5.10.x oder neuer installiert haben, fahren Sie mit dem Abschnitt „Übernahme des UniFi Switch“ fort.
Nachdem Sie die Software installiert und den UniFi Installationsassistenten ausgeführt haben, erscheint ein Anmeldebildschirm für die UniFi Controller Management-Oberfläche. Geben Sie den von Ihnen erstellten Admin-Namen und das Passwort ein und klicken Sie auf Sign In (Anmelden).
Software-Installation
Sie können Ihr Netzwerk verwalten und Netzwerkstatistiken über die UniFi Controller Management-Oberfläche anzeigen.
Um den UniFi Switch zu übernehmen, fahren Sie mit dem Abschnitt „Übernahme des UniFi Switch“ fort.
Informationen zur Konfiguration und Verwendung der UniFi Controller Software finden Sie im Benutzerhandbuch auf der Webseite: ui.com/download/unifi

Übernahme des UniFi Switch

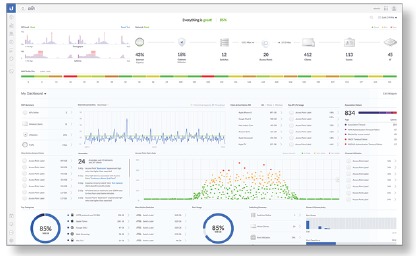

  1. Vom UniFi Controller Dashboard aus klicken Sie im linken Menübalken auf Devices (Geräte).
    Übernahme des UniFi Switch - Schritt 1

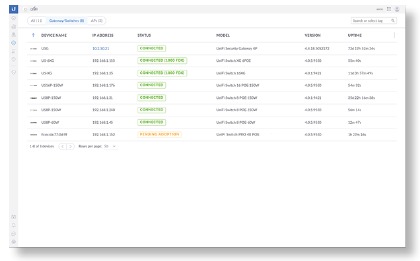

  1. Auf dem Bildschirm Devices (Geräte) suchen Sie den UniFi Switch in der Geräteliste unter der Spalte Model (Modell). Um den UniFi Switch zu übernehmen, klicken Sie auf Adopt (Übernehmen).
    Übernahme des UniFi Switch - Schritt 2
  1. Die System-LED des UniFi Switch wird blau leuchten, um die erfolgreiche Übernahme zu bestätigen.

Spezifikationen

USW-Flex
Abmessungen 122.5 x 107.1 x 28.0 mm (4.82 x 4.22 x 1.10")
Gewicht 230 g (8.11 oz)
Netzwerkschnittstellen (5) 10/100/1000 Mbps RJ45 Ports
Managementschnittstelle Ethernet In-Band
Stromversorgung (Port 1)
PoE-Modus 1:
PoE-Modus 2:
PoE-Modus 3:		 802.3af/at (Pins 1, 2+; 3, 6-)
802.3bt (Pins 1, 2+; 3, 6- und 4, 5+; 7, 8-)
54V / 1.1A PoE-Adapter
PoE-Ausgang (Ports 2-5) 802.3af (Pins 1, 2+; 3, 6-)
Max. Leistungsaufnahme (ohne PoE-Ausgang) 7W
Unterstützter Spannungsbereich 802.3af Modus 802.3at/bt Modus 44V - 57V 50V - 57V
LEDs System RJ45-Datenports Status PoE; Link/Geschwindigkeit/Aktivität
ESD/EMP-Schutz ± 16kV Luft, ± 16kV Kontakt
Betriebstemperatur -40 bis 55°C (-40 bis 131°F)
Betriebsfeuchtigkeit 5 bis 95% Nicht kondensierend
Zertifizierungen CE, FCC, IC

Sicherheitshinweise

  1. Lesen, befolgen und bewahren Sie diese Anweisungen auf.
  2. Beachten Sie alle Warnungen.
  3. Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehör.


Eine unzureichende Belüftung kann eine Brandgefahr darstellen. Halten Sie einen Abstand von mindestens 20 mm zu den Lüftungsöffnungen ein, um eine ausreichende Luftzirkulation zu gewährleisten.

Um das Risiko von Feuer oder Stromschlägen zu reduzieren, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.

Verwenden Sie dieses Produkt nicht an Orten, die unter Wasser getaucht werden können.

Vermeiden Sie die Verwendung dieses Produkts während eines Gewitters. Es besteht ein geringes Risiko eines Stromschlags durch Blitzeinschlag.

Elektrische Sicherheitsinformationen

  1. Die Einhaltung der auf dem Herstelleretikett angegebenen Spannungs-, Frequenz- und Stromanforderungen ist erforderlich. Der Anschluss an eine andere als die angegebene Stromquelle kann zu unsachgemäßem Betrieb, Geräteschäden oder Brandgefahr führen, wenn die Einschränkungen nicht beachtet werden.
  2. Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Wartungsarbeiten dürfen nur von einem qualifizierten Servicetechniker durchgeführt werden.
