Ubiquiti Dream Machine Pro UDM Handbuch

Einleitung

Diese Schnellstartanleitung führt Sie durch die Installation und enthält auch die Garantiebedingungen.

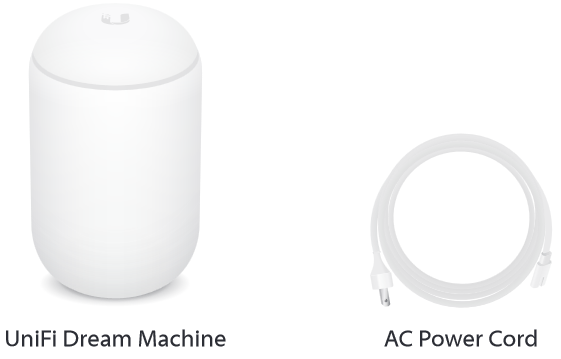

Lieferumfang

Systemanforderungen

Eines der folgenden Elemente ist erforderlich:

• iOS- oder Android^™-Smartphone mit installierter UniFi App
• Webbrowser: Google Chrome (Andere Browser können eingeschränkte Funktionalität aufweisen)

Wir empfehlen dringend die Verwendung einer USV-Sicherung und Netzregelung, um Geräteschäden durch Stabilitätsprobleme mit der lokalen Wechselstromversorgung zu vermeiden.

NUTZUNGSBEDINGUNGEN: Alle Ethernet-Verkabelungen müssen CAT5-Kabel (oder höher) verwenden. Es liegt in der Verantwortung des professionellen Installateurs, die örtlichen Länderbestimmungen einzuhalten, einschließlich des Betriebs innerhalb legaler Frequenzkanäle, der Ausgangsleistung, der Anforderungen an die Innenverkabelung und der Anforderungen an die Dynamische Frequenzauswahl (DFS).

Hardware-Übersicht

Anschlüsse

System-LED

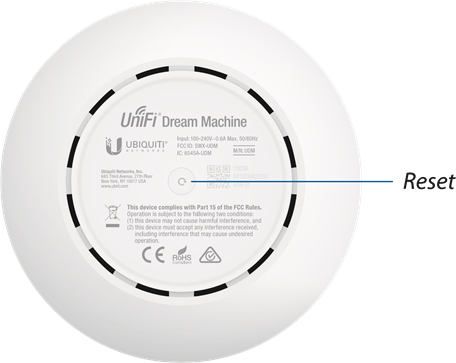

Reset-Taste

Installationsanforderungen

Verwenden Sie UTP-Kabel der Kategorie 5 (oder höher), die für den Innenbereich zugelassen sind.

Um das Risiko von Feuer oder Stromschlag zu verringern, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.

Hardware-Installation

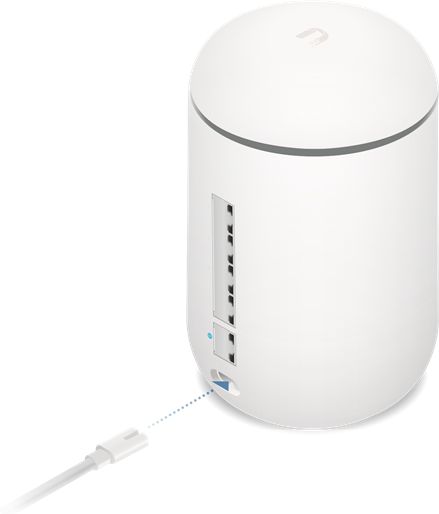

1. Schließen Sie das AC-Netzkabel an den Power-Anschluss der UniFi Dream Machine und eine Steckdose an.

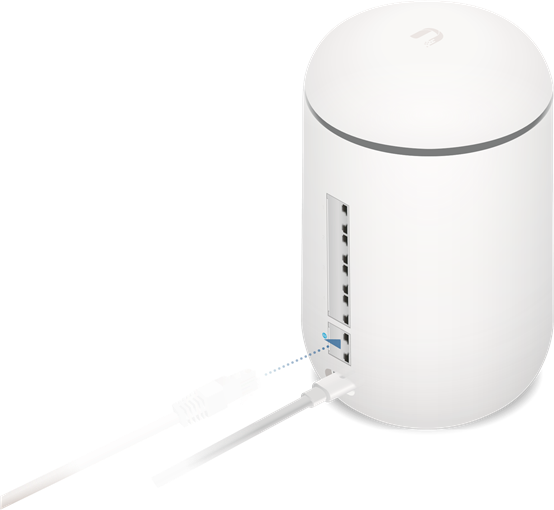

2. Verbinden Sie ein Ethernet-Kabel von einem Breitbandmodem oder einem Wide Area Network (WAN) mit dem Internet-Port.

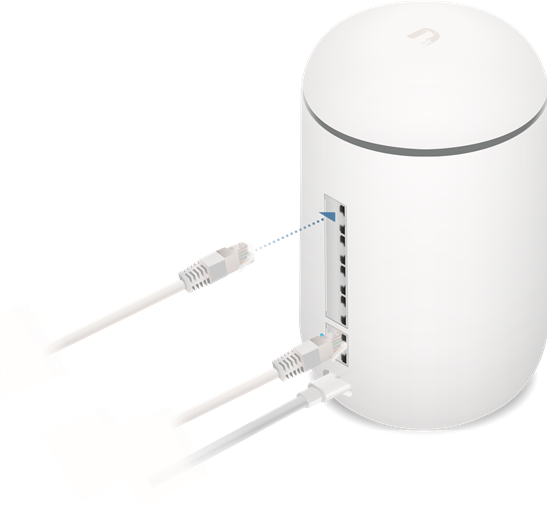

3. Verbinden Sie ein Ethernet-Kabel von Ihrem Computer oder Hostsystem mit Port 1. (Sie können Bluetooth auf Ihrem Smartphone verwenden, um die UniFi Dream Machine einzurichten.)

4. Verbinden Sie zusätzliche Netzwerkgeräte mit den anderen Ports.

Konfiguration

Sie haben zwei Möglichkeiten:

• Verwenden Sie Bluetooth und die UniFi SDN App auf Ihrem Smartphone.
• Verwenden Sie einen Computer, der über Port 1 mit der UniFi Dream Machine verbunden ist. Gehen Sie zu "Chrome Instructions" (Chrome-Anweisungen).

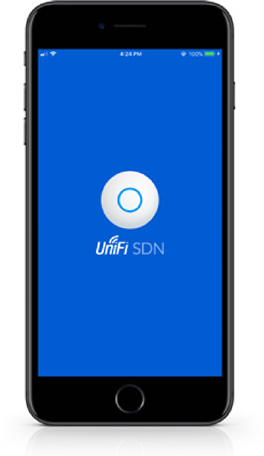

UniFi SDN App

Laden Sie die UniFi SDN App herunter und installieren Sie diese, um die UniFi Dream Machine zu konfigurieren.

https://itunes.apple.com/us/app/unifi/id1057750338?mt=8

https://play.google.com/store/apps/details?id=com.ubnt.easyunifi&hl=en_US

Hinweis: Stellen Sie sicher, dass Bluetooth auf Ihrem mobilen Gerät aktiviert ist. Sie müssen die UniFi Dream Machine mit Ihrem mobilen Gerät einrichten und sich innerhalb von 1,5 m (5') vom Installationsort befinden.

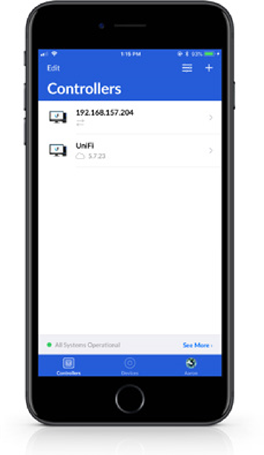

1. Starten Sie die App und tippen Sie auf das +-Symbol, um einen neuen Controller hinzuzufügen.


2. Sobald sie erkannt wird, verbindet sich die App automatisch mit der UniFi Dream Machine, und die LED beginnt blau zu blinken. Wenn mehr als ein Controller erkannt wird, wischen Sie horizontal durch die App-Bildschirme, bis Sie die richtige UniFi Dream Machine gefunden haben. Folgen Sie dann den Anweisungen auf dem Bildschirm.

Chrome-Anweisungen

Verwenden Sie den Chrome-Webbrowser, um Ihre UniFi Dream Machine einzurichten.

1. Stellen Sie sicher, dass sich Ihr Hostsystem im selben Layer‑2-Netzwerk wie die UniFi Dream Machine befindet.
2. Starten Sie den Chrome-Webbrowser und geben Sie die Standard-IP-Adresse Ihrer UniFi Dream Machine in das Adressfeld ein. Drücken Sie enter (Eingabe) (PC) oder return (Returntaste) (Mac).

3. Befolgen Sie die Anweisungen des Setup-Assistenten auf dem Bildschirm.

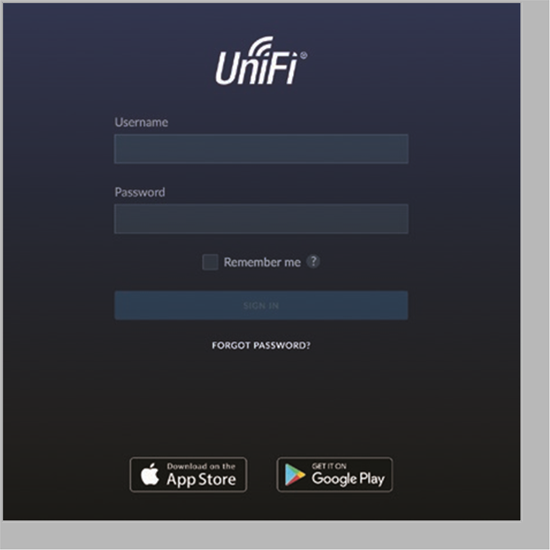

Nachdem Sie den UniFi Setup-Assistenten ausgeführt haben, erscheint ein Anmeldebildschirm für die UniFi Controller-Verwaltungsoberfläche. Geben Sie den Benutzernamen und das Passwort ein, die Sie im UniFi Setup-Assistenten erstellt haben. Klicken Sie dann auf Sign in (Anmelden).

Sie können Ihr Netzwerk verwalten und Netzwerkstatistiken über die UniFi Controller-Verwaltungsoberfläche anzeigen. Informationen zur Verwendung der UniFi Controller-Software finden Sie im Benutzerhandbuch auf unserer Website unter: www.ubnt.com/download/unifi

Spezifikationen

Sicherheitshinweise

1. Lesen, befolgen und bewahren Sie diese Anweisungen auf.
2. Beachten Sie alle Warnhinweise.
3. Verwenden Sie nur vom Hersteller spezifizierte Anbauteile/Zubehör.

Verwenden Sie dieses Produkt nicht an Orten, die unter Wasser geraten können.

Vermeiden Sie die Verwendung dieses Produkts während eines Gewitters. Es besteht ein geringes Risiko eines Stromschlags durch Blitzschlag.

Informationen zur Elektrischen Sicherheit

1. Die Einhaltung der auf dem Etikett des Herstellers angegebenen Spannungs-, Frequenz- und Stromanforderungen ist erforderlich. Der Anschluss an eine andere als die angegebene Stromquelle kann zu unsachgemäßem Betrieb, Schäden am Gerät oder Brandgefahr führen, wenn die Grenzwerte nicht beachtet werden.
2. Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Wartungsarbeiten sollten nur von einem qualifizierten Servicetechniker durchgeführt werden.
3. Dieses Gerät wird mit einem abnehmbaren Netzkabel geliefert, das keinen Erdungsleiter hat.

Begrenzte Garantie

www.ubnt.com/support/warranty/

Die begrenzte Garantie erfordert die Nutzung eines Schiedsverfahrens zur individuellen Beilegung von Streitigkeiten und sieht gegebenenfalls ein Schiedsverfahren anstelle von Geschworenengerichtsverfahren oder Sammelklagen vor.

Konformität
FCC
Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen.

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen kann.

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, nutzt und kann Hochfrequenzenergie abstrahlen und, falls nicht gemäß den Anweisungen installiert und verwendet, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten werden. Falls dieses Gerät schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird der Benutzer ermutigt, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker.

Dieser Funksender (FCC ID: SWX‑UDM) wurde von der FCC zugelassen.

ISED Kanada
CAN ICES‑3(B)/NMB‑3(B)
Dieses Gerät entspricht den lizenzfreien RSS-Standard(s) von ISED Kanada. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine Störungen verursachen, und
2. Dieses Gerät muss jegliche Störung akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb des Geräts verursachen kann.

Dieser Funksender (IC: 6545A‑UDM) wurde von ISED Kanada zugelassen.
Das Gerät für den Betrieb im Band 5150‑5250 MHz ist nur für den Innenbereich vorgesehen, um das Potenzial schädlicher Interferenzen mit Co-Kanal-Mobilgeräten zu reduzieren

HF-Exposition Warnung
Die für diesen Sender verwendeten Antennen müssen so installiert werden, dass ein Mindestabstand von 20 cm zu allen Personen eingehalten wird und dürfen nicht zusammen mit einer anderen Antenne oder einem anderen Sender aufgestellt oder betrieben werden.

Australien und Neuseeland

CE-Kennzeichnung
Die CE-Kennzeichnung auf diesem Produkt bedeutet, dass das Produkt alle für es geltenden Richtlinien erfüllt.

Länderliste

AT BE BG CY CZ DE DK EE EL ES FI FR HR HU IE IT LV LT LU MT NL PL PT RO SE SI SK UK

BFWA-Mitglieder (Broadband Fixed Wireless Access) sind blau markiert

Hinweis: Dieses Gerät erfüllt die maximale Sendeleistungsgrenze gemäß den ETSI-Vorschriften.

Folgendes gilt für Produkte, die im 5-GHz-Frequenzbereich betrieben werden:

Hinweis: Dieses Gerät ist in allen Mitgliedstaaten auf die Nutzung in Innenräumen beschränkt, wenn es im Frequenzbereich 5150 ‑ 5350 MHz betrieben wird.

Hinweis: Alle aufgeführten Länder dürfen mit 30 dBm betrieben werden. BFWA-Mitgliedstaaten dürfen mit 36 dBm betrieben werden.

Hinweis: Der Betrieb im 5,8-GHz-Frequenzband ist in BFWA-Mitgliedstaaten verboten. Andere aufgeführte Länder dürfen das 5,8-GHz-Frequenzband nutzen.

RoHS/WEEE-Konformitätserklärung

Die Europäische Richtlinie 2012/19/EU schreibt vor, dass Geräte, die dieses Symbol auf dem Produkt und/oder seiner Verpackung tragen, nicht mit unsortiertem Siedlungsabfall entsorgt werden dürfen. Das Symbol weist darauf hin, dass dieses Produkt getrennt von den regulären Haushaltsabfallströmen entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses und andere elektrische und elektronische Geräte über dafür vorgesehene Sammelstellen zu entsorgen, die von der Regierung oder den örtlichen Behörden benannt wurden. Die korrekte Entsorgung und das Recycling tragen dazu bei, potenzielle negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. Für detailliertere Informationen zur Entsorgung Ihres Altgeräts wenden Sie sich bitte an Ihre lokalen Behörden, den Entsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben.

Referenzen

• Ubiquiti - Downloads
• Ubiquiti - Warranty
• ‎UniFi Network on the App Store
• Google Play
• Ubiquiti - Warranty
