Ubiquiti UAP-AC-M-PRO Handbuch

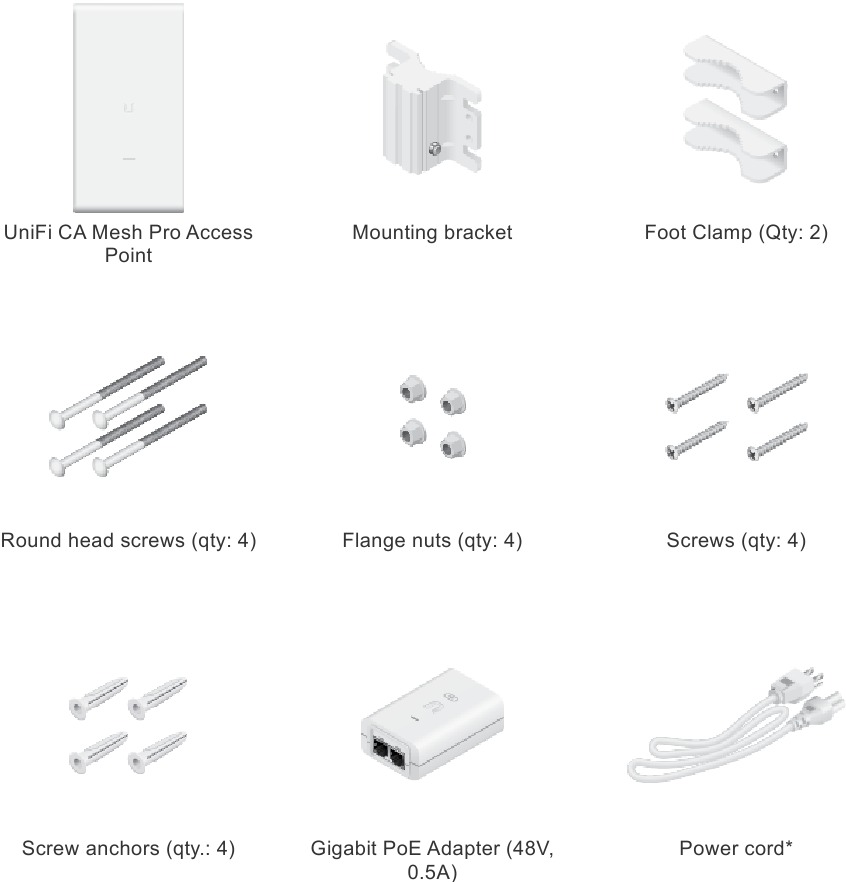

Lieferumfang

* Nur im UAP-AC-M-PRO Einzelpack enthalten

Installationsanforderungen

• 13mm Schraubenschlüssel (für Mastmontage)
• Bohrmaschine mit 8mm Bohrer (für Wandmontage)
• Kreuzschlitzschraubendreher (für Wandmontage)
• Das Kabel sollte bei der Montage nach unten zeigen.
• Geschirmte Verkabelung der Kategorie 5 (oder höher) muss für alle externen Ethernet-Verbindungen verwendet und mit der PoE AC-Erdung verbunden werden.
  Wir empfehlen Ihnen, Ihre Netzwerke mit dem industrietauglichen, geschirmten Ethernet-Kabel von Ubiquiti vor schädlichen Umgebungen im Freien und elektrostatischen Entladungen zu schützen. Weitere Informationen finden Sie unter ui.com/toughcable

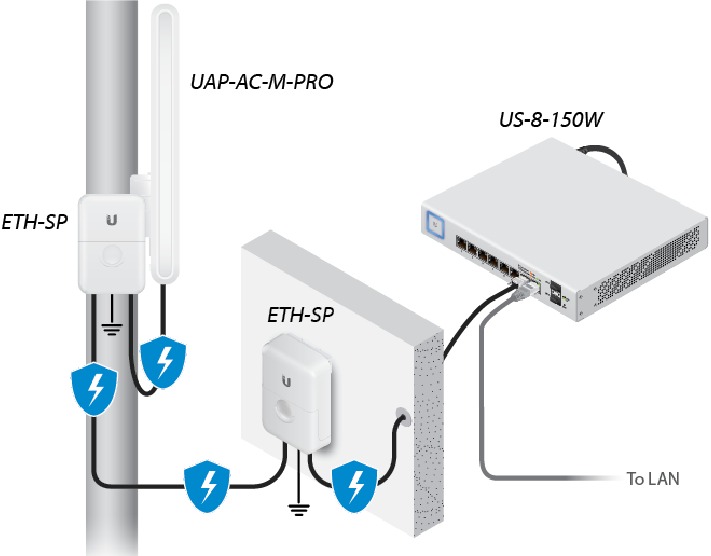

• Überspannungsschutz muss bei allen Außeninstallationen verwendet werden. Wir empfehlen die Verwendung von zwei Überspannungsschutzgeräten, Modell ETH-SP, eines in der Nähe des UAP-AC-M-PRO und das andere am Gebäudeeintrittspunkt. Der ETH-SP absorbiert Überspannungen und leitet diese sicher zur Erde ab.


Der UAP-AC-M-PRO erfordert UniFi Controller v5.4 oder höher, verfügbar unter: ui.com/download/unifi

Systemanforderungen

• Linux, Mac OS X oder Microsoft Windows 7/8/10
• Java Runtime Environment 1.6 (1.8 oder höher empfohlen)
• Webbrowser: Google Chrome (andere Browser können eingeschränkte Funktionalität aufweisen)
• UniFi Controller Software v5.4 oder höher (verfügbar unter: ui.com/download/unifi)

Anforderungen an die Bereitstellung eines drahtlosen Netzwerks

Der UAP-AC-M-PRO unterstützt die Bereitstellung von drahtlosen Netzwerken im UniFi Wi-Fi-Netzwerk. Diese Funktion erfordert einen UniFi AP, der derzeit verwaltet wird und mit der folgenden Konfiguration läuft:

• Der UniFi Access Point muss mit Firmware v3.7.7 oder höher laufen
• Mindestens eine der SSIDs ist aktiviert und funktioniert im 5 GHz-Band
• Der UAP-AC-M-PRO muss sich innerhalb der drahtlosen Reichweite des UniFi Access Points befinden

Hardwarebeschreibung

LED

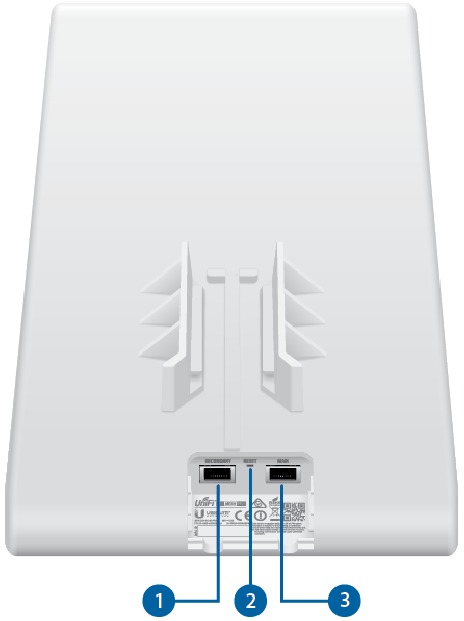

Anschlüsse

Der sekundäre Port ist ein Gigabit-Ethernet-Port, der für die Überbrückung verwendet wird.

2. Reset (Zurücksetzen)
   Die Reset-Taste hat zwei Funktionen am UniFi Access Point:
   • Reset (Zurücksetzen): Drücken Sie die Reset-Taste kurz und lassen Sie sie wieder los.
   • Werkseinstellungen wiederherstellen: Halten Sie die Reset-Taste länger als fünf Sekunden gedrückt.
3. Primär
   Der primäre Port ist ein Gigabit-PoE-Port, der zur Stromversorgung dient und mit dem DHCP-Server und LAN verbunden werden muss. Die Stromversorgung kann auf folgende Weisen erfolgen:
   • Gigabit PoE-Adapter (im Lieferumfang enthalten)
   • Ubiquiti UniFi Switch mit PoE
   • Switch kompatibel mit PoE+ 802.3at/PoE 802.3af

Hardware-Installation

Der UAP-AC-M-PRO kann an einer Stange oder einem Mast oder an einer Wand montiert werden. Befolgen Sie die Schritte, um ihn korrekt zu installieren.

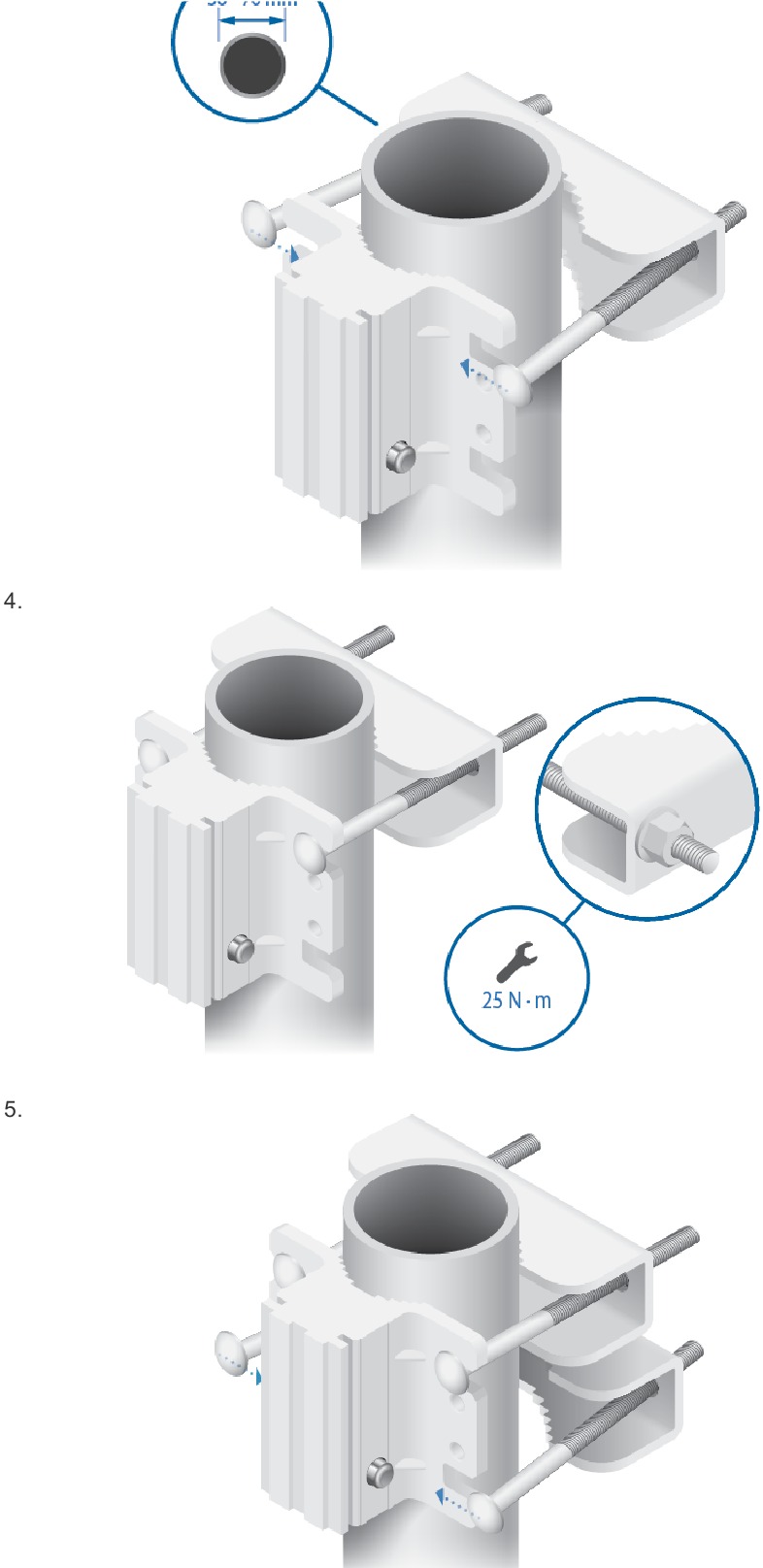

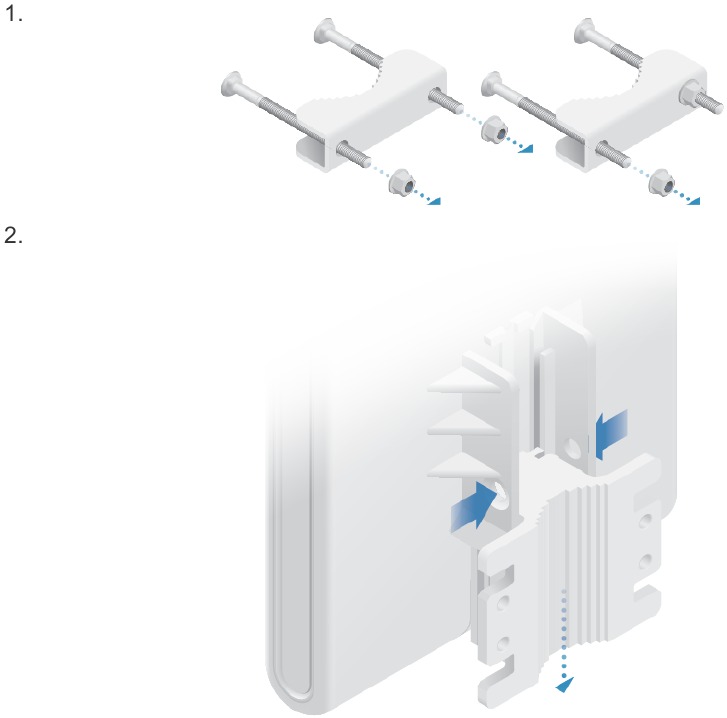

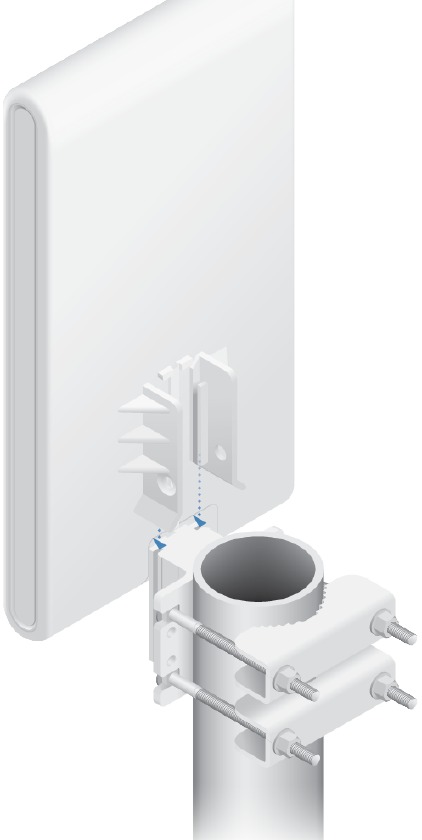

Mastmontage

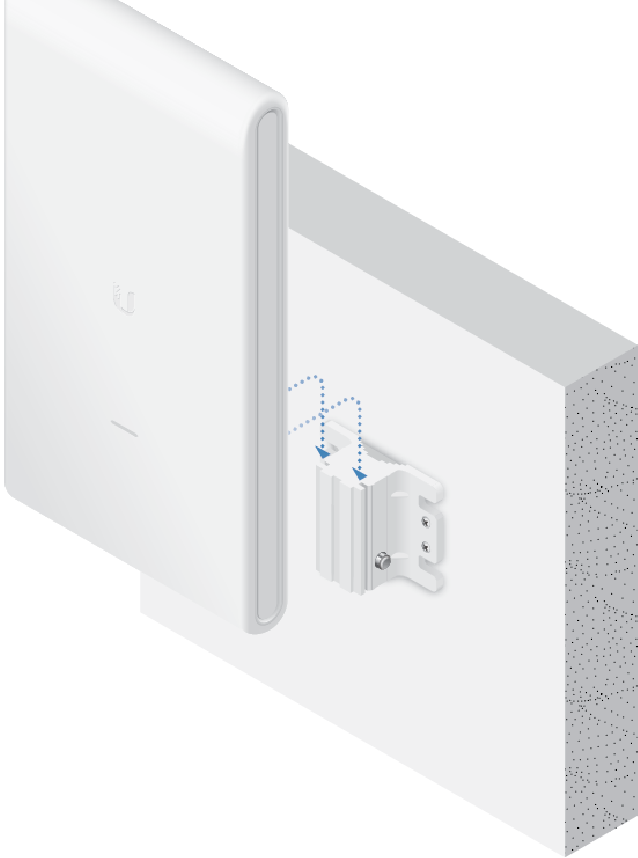

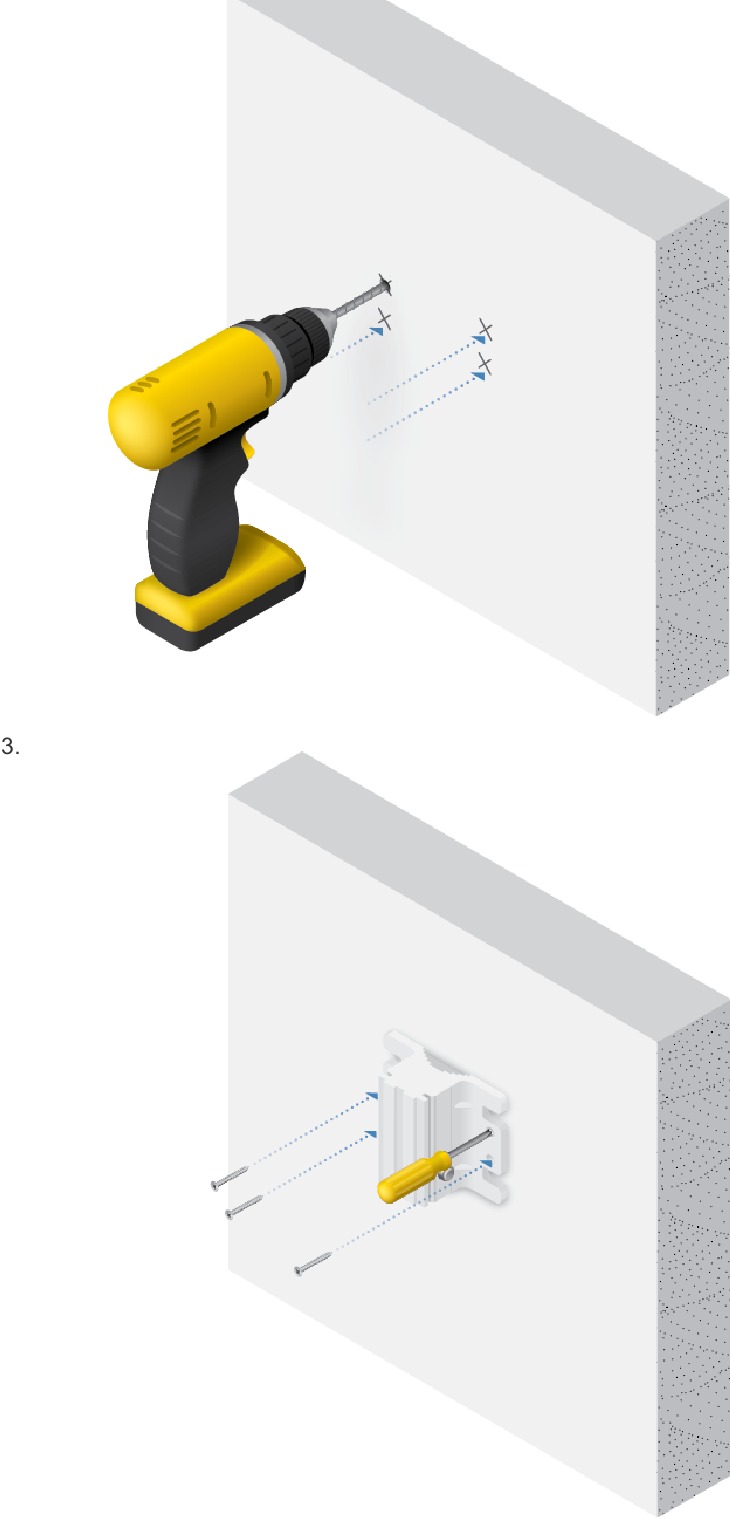

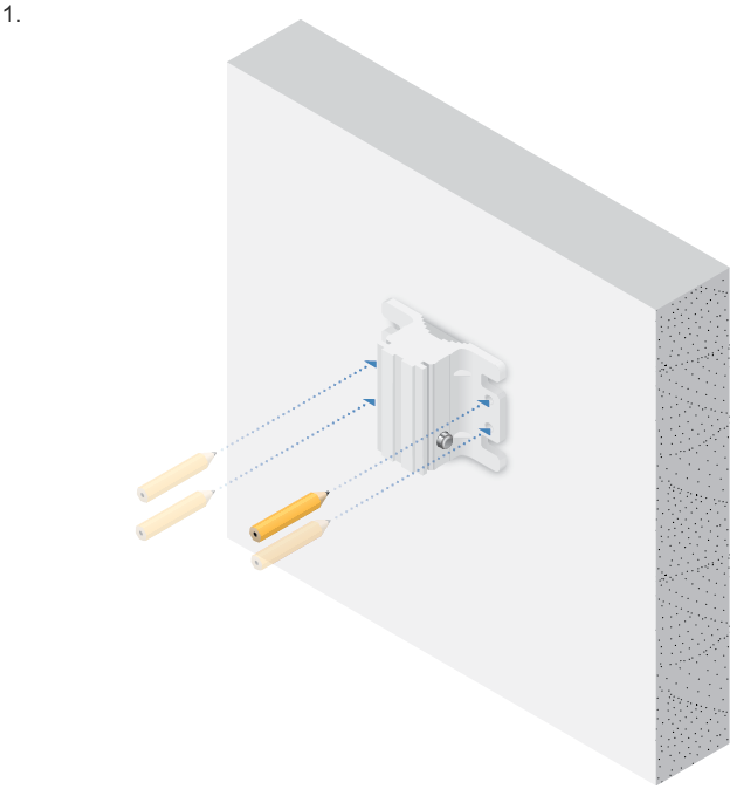

Wandmontage

Hinweis: Befestigen Sie die Montagehalterung direkt an einem Ständer oder einer anderen stabilen Oberfläche mit den entsprechenden Nieten.

Hinweis: Die gezeigten Schrauben sind nicht im Lieferumfang enthalten.

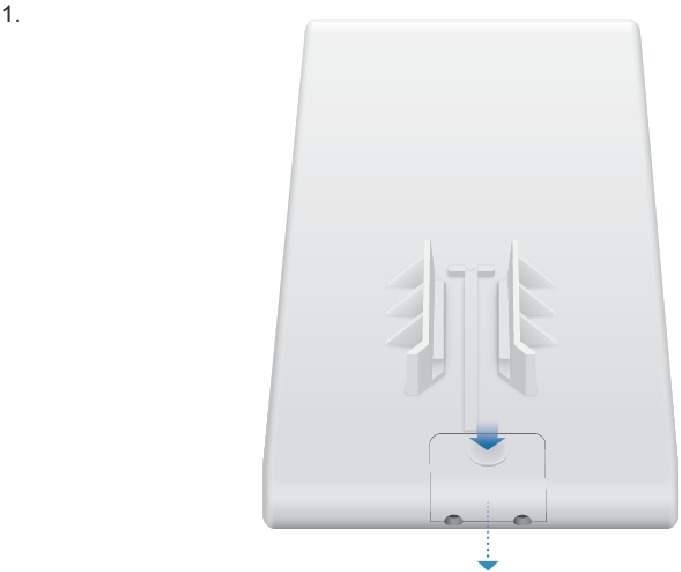

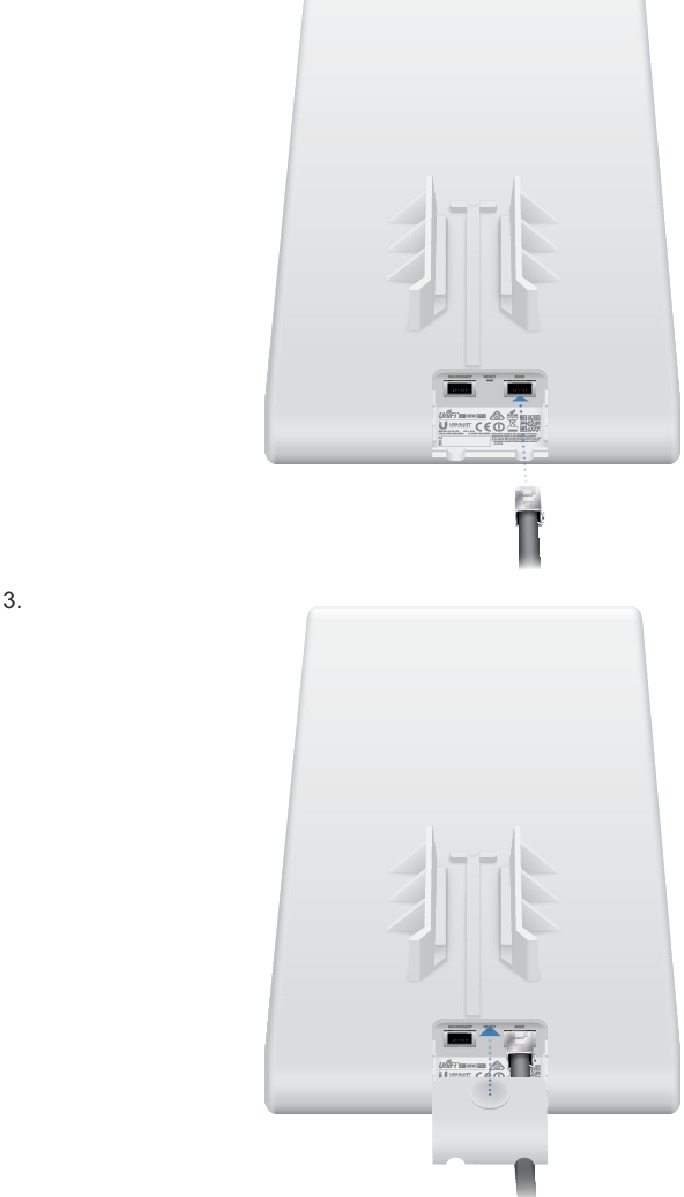

Ethernet-Verbindung

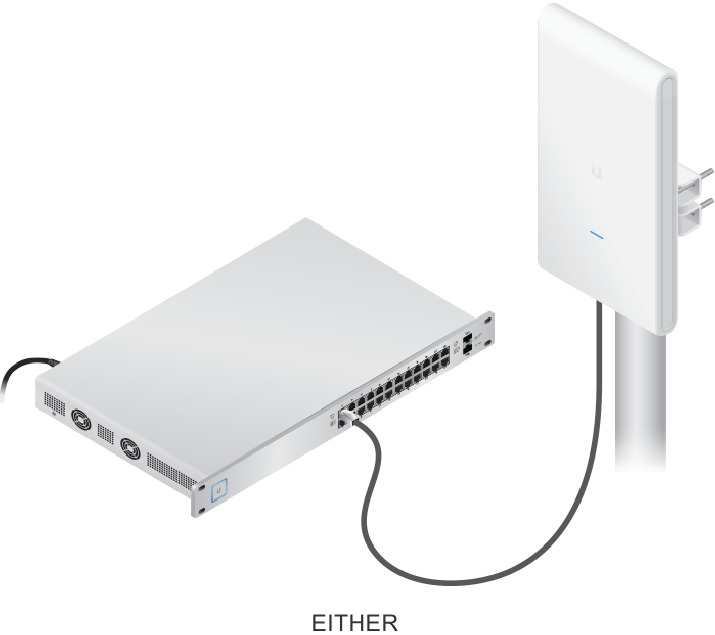

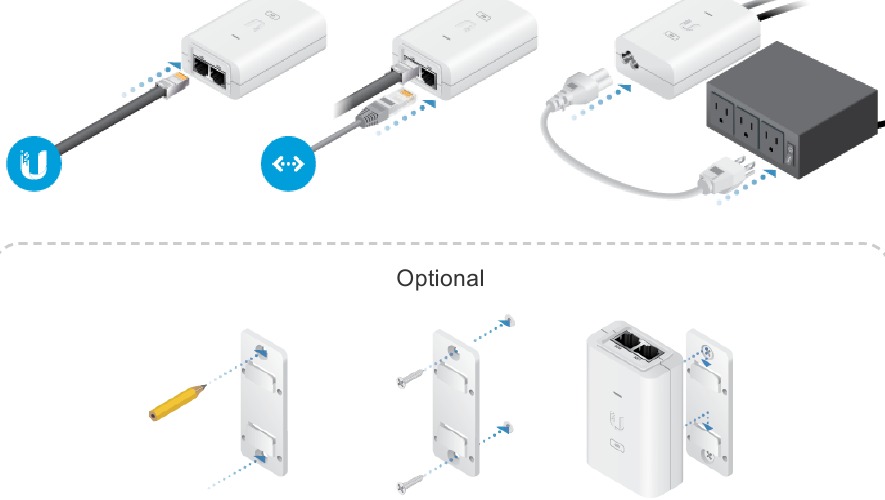

Anschließen der Stromversorgung

Implementierung von drahtlosen Netzwerken

Bitte beachten Sie den "Wireless Network Deployment Requirements" (Anforderungen an die Bereitstellung eines drahtlosen Netzwerks) Abschnitt, bevor Sie fortfahren.

1. Stellen Sie sicher, dass der UAP-AC-M-PRO eingeschaltet ist, und starten Sie dann die UniFi Controller Software.
2. Gehen Sie zur Geräteseite, und der UAP-AC-M-PRO wird als Ausstehende Genehmigung (Wireless) angezeigt.
3. Klicken Sie auf Adopt (Übernehmen).

Spezifikationen

Sicherheitshinweise

1. Bitte lesen, befolgen und bewahren Sie diese Anweisungen auf.
2. Beachten Sie alle Warnungen.
3. Verwenden Sie nur vom Hersteller angegebene Geräte oder Zubehör.

Verwenden Sie dieses Produkt nicht an Orten, an denen es in Wasser getaucht werden könnte.

Vermeiden Sie die Verwendung dieses Produkts während eines Gewitters. Es besteht eine geringe Möglichkeit eines Stromschlags durch Blitzschlag.

Informationen zur elektrischen Sicherheit

1. Es ist zwingend erforderlich, die auf dem Herstelleretikett angegebenen Anforderungen an Strom, Frequenz und Spannung einzuhalten. Der Anschluss an eine andere als die angegebene Stromquelle kann zu Fehlfunktionen, Geräteschäden oder Brandgefahr führen, wenn die Grenzwerte nicht beachtet werden.
2. Dieses Gerät enthält keine vom Benutzer zu wartenden Teile. Nur ein qualifizierter Servicetechniker sollte Wartungsarbeiten durchführen.
3. Dieses Gerät wird mit einem abnehmbaren Netzkabel geliefert, das über eine integrierte Schutzleiterader verfügt, die für den Anschluss an eine Schutzkontaktsteckdose vorgesehen ist.
   1. Ersetzen Sie das Netzkabel nicht durch einen anderen als den mitgelieferten, zugelassenen Typ. Verwenden Sie niemals einen Adapterstecker für den Anschluss an eine zweipolige Steckdose, da dies die Kontinuität des Erdungsdrahtes unterbricht.
   2. Das Gerät erfordert die Verwendung des Erdungsdrahtes als Teil der Sicherheitszertifizierung. Eine Modifikation oder unsachgemäße Verwendung kann zu einer Stromschlaggefahr führen, die schwere Verletzungen oder den Tod zur Folge haben könnte.
   3. Wenn Sie Zweifel an der Installation haben, wenden Sie sich vor dem Anschluss des Geräts an einen qualifizierten Elektriker oder den Hersteller.
   4. Der angegebene Netzadapter bietet eine Schutzerdung. Für die Installation in einem Gebäude muss ein ausreichender Kurzschlussschutz vorhanden sein.
   5. Eine Schutzverbindung muss gemäß den nationalen Verdrahtungsregeln und -vorschriften installiert werden.
