Kurzanleitung LTU-Rocket
Lieferumfang

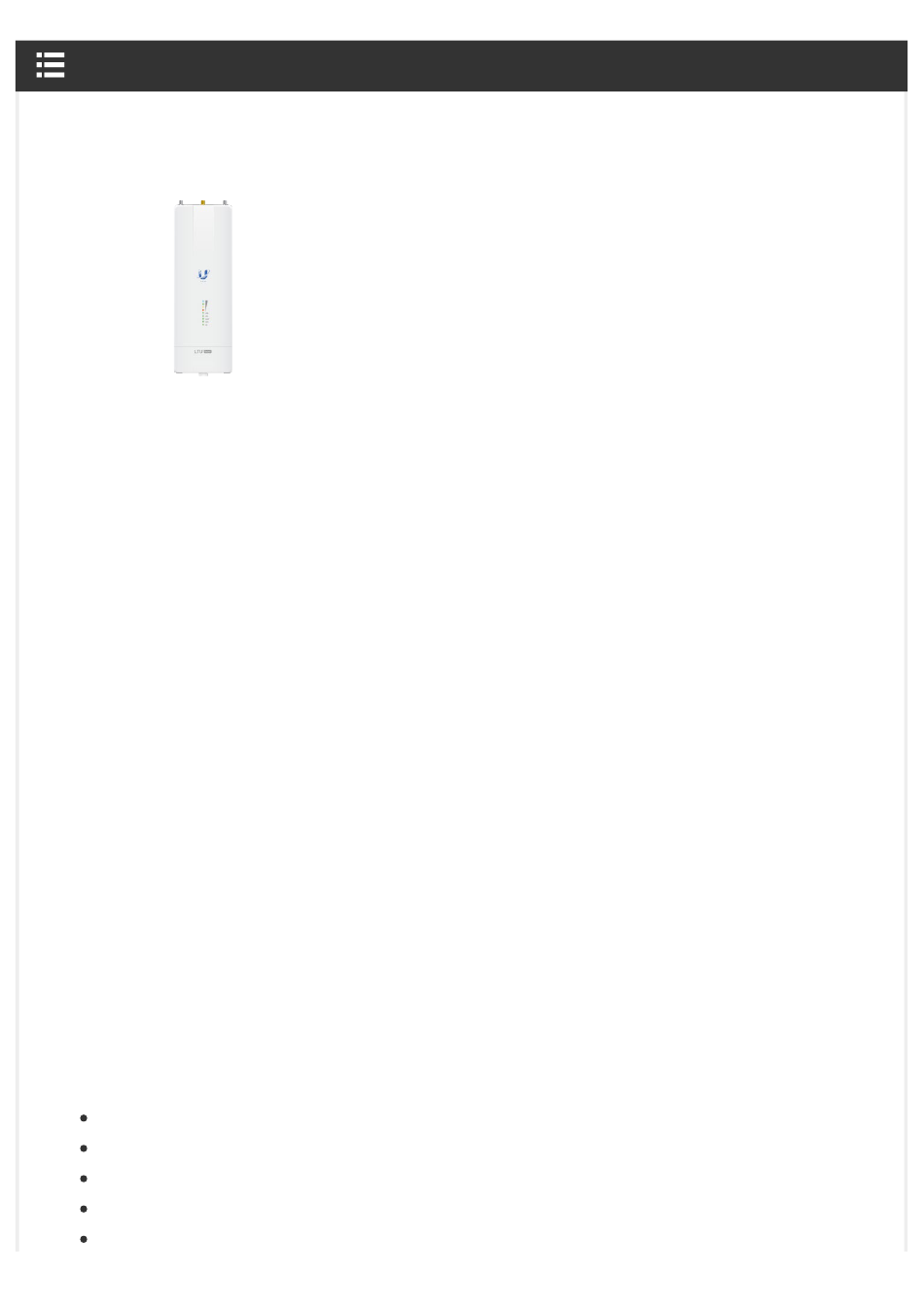

LTU-Rocket
Metallband
IP67-Upgrade-Kit
(Lüftung und Dichtung)
Antennenkompatibilität
Das LTU-Rocket ist für die Verwendung mit den folgenden Ubiquiti® airMAX® Sektor-
Antennenmodellen* für den Point-to-MultiPoint-Modus konzipiert:
AM-5AC21-60
AM-5AC22-45
AM-V5G-Ti
AM-M-V5G-Ti
AM-5G16-120
http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]
Kurzanleitung LTU-Rocket
GPS-Antennenhalterung
Kabelbinder (2 Stk.)
Gigabit PoE (24 V, 1A) mit
Halterung
Externe GPS-Antenne
Universalhalterung
Netzkabel
Inhaltsverzeichnis
Verwandte Anleitungen für Ubiquiti LTU-Rocket
Inhaltszusammenfassung für Ubiquiti LTU-Rocket
- Seite 1 Kabelbinder (2 Stk.) Universalhalterung IP67-Upgrade-Kit Gigabit PoE (24 V, 1A) mit Netzkabel (Lüftung und Dichtung) Halterung Antennenkompatibilität Das LTU-Rocket ist für die Verwendung mit den folgenden Ubiquiti® airMAX® Sektor- Antennenmodellen* für den Point-to-MultiPoint-Modus konzipiert: AM-5AC21-60 AM-5AC22-45 AM-V5G-Ti AM-M-V5G-Ti AM-5G16-120 http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
-
Seite 2: Voraussetzungen Für Die Installation
Kurzanleitung LTU-Rocket AM-5G17-90 AM-5G19-120 AM-5G20-90 AP-5AC-90-HD * Erfordert Universalhalterung (im Lieferumfang enthalten). Voraussetzungen für die Installation Klare Sichtverbindung zwischen LTU™ AP und Stationen Klare Sicht auf den Himmel für eine ordnungsgemäße GPS-Funktion Vertikale Montageausrichtung Befestigungspunkt: Mindestens 1 m unter dem höchsten Punkt der Struktur Bei Turminstallationen mindestens 3 m unter der Turmspitze Erdungsdraht –... -
Seite 3: Übersicht Über Die Hardware
Kurzanleitung LTU-Rocket * Abgebildet ohne Antenne. Übersicht über die Hardware http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]... - Seite 4 Kurzanleitung LTU-Rocket LTU-Antennenanschlüsse Zum Befestigen von HF-Antennenkabeln (nicht im Lieferumfang enthalten). GPS-Antennenanschluss http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
- Seite 5 Kurzanleitung LTU-Rocket Zum Befestigen der GPS-Antenne. Signal-LEDs Die einzelnen LEDs leuchten, wenn die kabellose Signalstärke den Schwellenwert der LED für die aktuelle Kanalbreiteneinstellung erreicht oder übersteigt. Die voreingestellten Werte für jede Kanalbreite sind nachfolgend dargestellt: Verbindungs-LED HF aus Synchronisieren Befeuerung...
-
Seite 6: Installationsübersicht
Gigabit-PoE-Port für die Verarbeitung des gesamten Benutzerdatenverkehrs und die Stromversorgung des Geräts. Standard-IP-Adresse: 192.168.1.20 Installationsübersicht Wir empfehlen Ihnen, das gekoppelte LTU-Rocket-Funkmodul vor der Installation am Standort zu konfigurieren. Die folgenden Abschnitte enthalten detaillierte Installationsanweisungen. Führen Sie diese Anweisungen in der angegebenen Reihenfolge aus. - Seite 7 Kurzanleitung LTU-Rocket WARNUNG: Verwenden Sie nur den mitgelieferten Adapter, Modell POE-24V-5X-HD. http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
-
Seite 8: Konfiguration Über Browserbasierte Schnittstelle
Access Point-Modus bereits für das LTU-Rocket aktiviert. Sie können Konfigurationseinstellungen wählen, wie Link Name (Verbindungsname), Duty Cycle (Tastgrad), Channel Bandwidth (Kanalbandbreite) und Frequency (Frequenz). Die PTMP-Stationen suchen das LTU-Rocket und benötigen keine Frequenz, solange sie mit derselben Kanalbandbreite und demselben Verbindungsnamen eingestellt sind. Konfiguration über browserbasierte Schnittstelle 1. - Seite 9 Kurzanleitung LTU-Rocket Kanalbandbreite sollte auf allen Geräten im PtMP-Link gleich sein. b. Geben Sie im Feld Security Key (Sicherheitsschlüssel) eine Kombination aus alphanumerischen Zeichen (0-9, A-Z oder a-z) ein. Hinweis: Der Schlüssel ist ein alphanumerisches Kennwort mit einer Länge von 8 bis 63 Zeichen.
-
Seite 10: Upgrade Für Ip67-Konformität
Kurzanleitung LTU-Rocket Upgrade für IP67-Konformität Um das LTU-Rocket vor Eindringen von Wasser, Staub und Insekten zu schützen, empfehlen wir die Installation des IP67 Upgrade-Kits (im Lieferumfang enthalten): Hinweis: Die Stütze an der Anschlussabdeckung darf nicht beschädigt oder entfernt werden. http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]... - Seite 11 Kurzanleitung LTU-Rocket http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
-
Seite 12: Installation Der Hardware
Kurzanleitung LTU-Rocket Installation der Hardware Erdungsdraht installieren http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]... -
Seite 13: Montage An Einer Airmax-Sektorantenne
Hinweis: Der Erdungsdraht sollte so kurz wie möglich und nicht länger als ein Meter lang sein. Montage an einer airMAX-Sektorantenne Das LTU-Rocket wurde für die direkte Montage auf den Ubiquiti-Antennen entwickelt, die unter „Antennenkompatibilität“ aufgeführt sind. Die airMAX-Sektorantenne AM-5AC21-60 ist in diesem Abschnitt dargestellt: http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]... -
Seite 14: Montieren Der Externen Gps-Antenne
Kurzanleitung LTU-Rocket Montieren der externen GPS-Antenne Suchen Sie einen Montagepunkt mit klarer Sicht zum Himmel, der sich über und so weit wie möglich vom LTU-Rocket entfernt befindet. ODER http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]... - Seite 15 Kurzanleitung LTU-Rocket Stromversorgung über Ethernet herstellen http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
- Seite 16 Kurzanleitung LTU-Rocket ODER Hinweis: Wenn das IP67-Upgrade-Kit installiert ist, tragen Sie zunächst dielektrisches Fett auf den Kabelsteckverbinder und den Anschluss auf. http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
- Seite 17 Kurzanleitung LTU-Rocket WARNUNG: Das LTU-Rocket muss mindestens 15 W empfangen Stellen Sie sicher, dass der Spannungsbereich der PoE-Quelle innerhalb der folgenden Grenzwerte liegt: 4-paariger Betrieb: 18-54 V 2-paariger Betrieb: 30-54 V ODER WARNUNG: Verwenden Sie nur den mitgelieferten Adapter, Modell POE-24V-5X- HD.
-
Seite 18: Kabelverlust (Falls Zutreffend)
Kurzanleitung LTU-Rocket Compliance-Verantwortlichkeit des Installateurs Die Geräte müssen professionell installiert werden und es liegt in der Verantwortung des professionellen Installateurs, sicherzustellen, dass das Gerät innerhalb der landesspezifischen Vorschriften betrieben wird. Antenne Wählen Sie Ihre Antenne aus der Liste aus. Wenn die Option „Auto Output Power“... -
Seite 19: Technische Daten
Kurzanleitung LTU-Rocket Betrieb mit den unten aufgeführten Antennentypen zugelassen, wobei die maximal zulässige Verstärkung für jeden Antennentyp angegeben wird. Antennentypen, die in dieser Liste nicht aufgeführt sind oder eine höhere Verstärkung als die für diesen Typ angegebene maximale Verstärkung aufweisen, dürfen unter keinen Umständen mit diesem Gerät verwendet werden. -
Seite 20: Sicherheitshinweise
Kurzanleitung LTU-Rocket Maximaler Bereich 100+ km Pakete/Sekunde 2.000.000 Verschlüsselung WPA2-PSK (AES) Vorwärtsfehlerkorrektur LDPC Verhältnis Uplink/Downlink 25/75, 33/67, 50/50 Betriebssystem airOS LTU Wireless-Modi Access-Point Funkmodul Max. übertragene Sendeleistung 23 dBm Frequenzgenauigkeit < 2 ppm Kanalbandbreite 10/20/30/40/50 MHz wählbare programmierbare Uplink- und Downlink-Tastgrade... -
Seite 21: Eingeschränkte Garantie
Kurzanleitung LTU-Rocket Stromstärke müssen erfüllt werden. Der Anschluss an eine andere Stromquelle als die angegebenen kann einen fehlerhaften Betrieb oder Schäden am Gerät verursachen oder eine Brandgefahr darstellen, wenn die Beschränkungen nicht eingehalten werden. 2. Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Wartungsarbeiten dürfen nur von einem qualifizierten Servicetechniker durchgeführt werden. -
Seite 22: Erklärung Zur Strahlungsbelastung
Kurzanleitung LTU-Rocket Erklärung zur Strahlungsbelastung Dieses Gerät hält die Grenzwerte für die Strahlungsbelastung ein, die für eine unkontrollierte Umgebung festgelegt sind. Bei Installation und Betrieb dieses Gerät muss auf einen Mindestabstand von 130 cm zwischen dem Strahler und Ihrem Körper geachtet werden. -
Seite 23: Konformitätserklärung
Kurzanleitung LTU-Rocket Konformitätserklärung Online-Ressourcen © 2020 Ubiquiti Inc. Alle Rechte vorbehalten. http://dl-origin.ubnt.com/qsg/LTU-Rocket/LTU-Rocket_DE.html[05.02.2020 14:09:56]...
