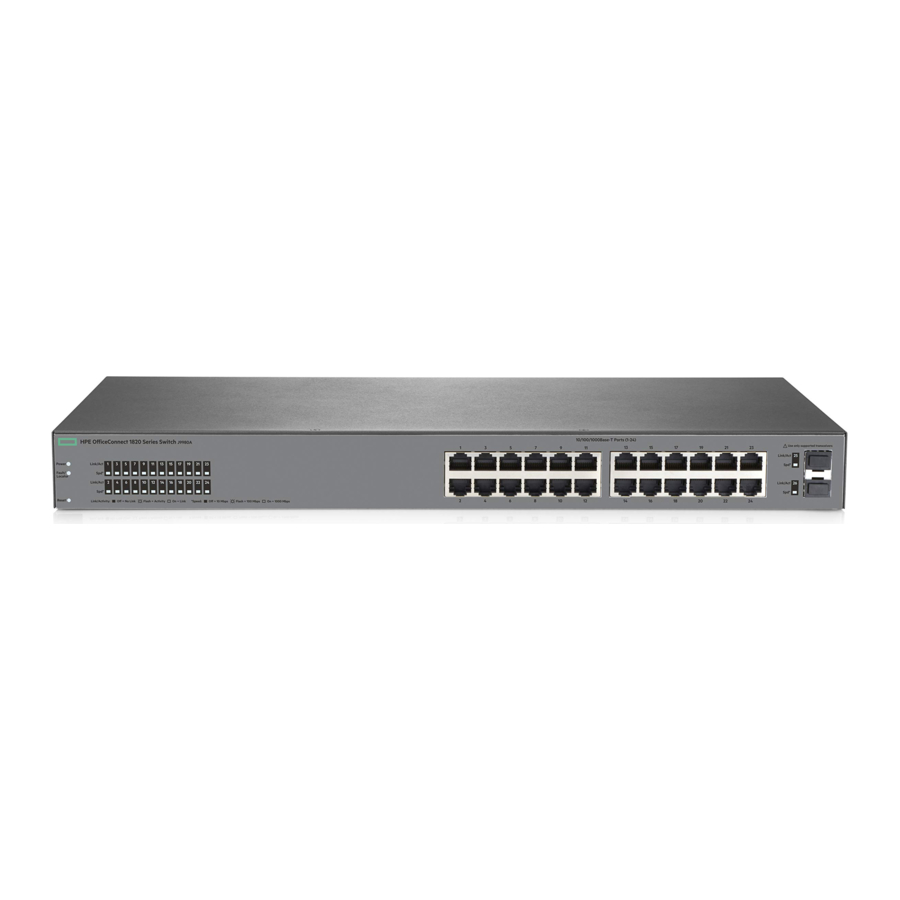

HP 1820 Series Handbuch

Auspacken und enthaltene Teile prüfen.

• Dokumentationskit
• Switch
• Zubehörkit (Installationshardware)
• Netzkabel für die Switch-Modelle 1820-24G, 1820-24G-POE+, 1820-48G und 1820-48G-POE+ oder externes DC-Netzteil für die Switch-Modelle 1820-8G und 1820-8G-POE+

Vorbereitung für die Installation

Um Personen- oder Produktschäden zu vermeiden, lesen Sie die "Safety Precautions" (Sicherheitshinweise)

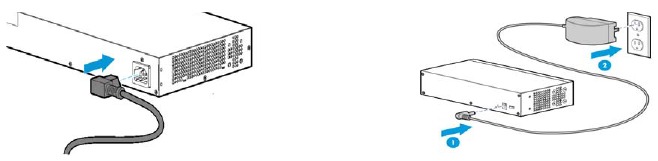

Einschalten und prüfen, ob der Selbsttest normal abgeschlossen wird

Für die 1820-24G, 1820-24G-POE+, 1820-48G und 1820-48G-POE+ Switches verbinden Sie das Netzkabel mit dem Stromanschluss auf der Rückseite des Switches und stecken es dann in eine Steckdose. Für die 1820-8G und 1820-8G-POE+ Switches verbinden Sie das AC/DC-Adapter-Netzkabel mit dem Stromanschluss auf der Rückseite des Switches und stecken dann das AC/DC-Netzteil in eine Steckdose.

Switch montieren

Trennen Sie den Switch vor der Montage von der AC- oder DC-Stromversorgung.

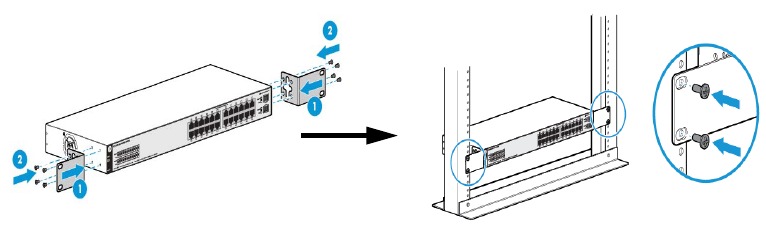

Rack-Montage: Verwenden Sie einen Kreuzschlitzschraubendreher (#1 Phillips), um die Halterungen des Zubehörkits mit den acht 8-mm M4-Schrauben am Switch zu befestigen. Verwenden Sie dann die vier Nr. 12-24 Schrauben, um die Halterungen am Rack zu befestigen.

Tisch- oder Desktop-Montage: Befestigen Sie die vier selbstklebenden Füße (im Zubehörkit enthalten) an den unteren Ecken des Switches.

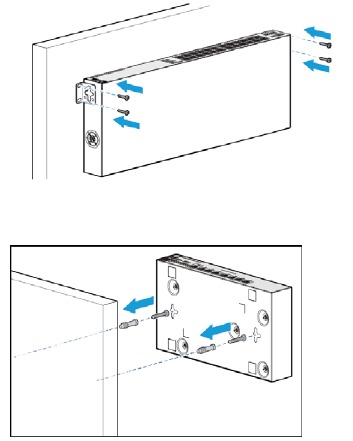

Wand- oder Untertischmontage: Zum Montieren der 1820-24G, 1820-24G-POE+, 1820-48G und 1820-48G-POE+ Switches verwenden Sie einen Kreuzschlitzschraubendreher (#1 Phillips) und befestigen die Montagehalterungen mit den mitgelieferten 8-mm M4-Schrauben am Switch. Befestigen Sie den Switch mit zwei 5/8-Zoll Nr. 12 Holzschrauben (nicht im Lieferumfang enthalten) an der Wand oder Holzfläche.

Um die HP 1820-8G und 1820-8G-POE+ Switches zu montieren, markieren Sie die Position für die Befestigungsschrauben. Der Lochabstand beträgt 3,54 Zoll (90 mm). Verwenden Sie einen Kreuzschlitzschraubendreher (#1 Phillips) und zwei der mitgelieferten 20-mm M4-Blechschrauben. Setzen Sie die Schraubenköpfe etwa 2 mm von der Montagefläche entfernt an, damit der Switch auf die Schrauben geschoben werden kann. Wanddübel sind im Zubehörkit für die Verwendung mit verputzten Ziegel- oder Betonwänden enthalten. Für die Untertischmontage kann eine dritte 20-mm M4-Blechschraube an einer Seite des Switches angebracht werden, um ihn zu sichern.

Montieren Sie den Switch an der Wand, sodass die Netzwerkports nach oben oder unten zeigen (vom oder zum Boden weg). Montieren Sie den Switch nicht an der Wand, sodass die Lüftungsschlitze nach oben oder unten zeigen. (Siehe "Installation Precautions" (Installationshinweise))

Switch einschalten
Befolgen Sie die gleichen Anweisungen wie im Schritt „Einschalten“.

Switch für den Betrieb in Ihrem Netzwerk konfigurieren

(Minimalkonfiguration).
Verbinden Sie einen PC mit einem Standard-Ethernet-Kabel direkt mit dem Switch.

Bevor Sie den Switch mit dem Netzwerk verbinden, konfigurieren Sie die IP-Adresse und Subnetzmaske des PCs so, dass er über den Webbrowser Ihres PCs mit dem Switch kommunizieren kann.

Switch-Werkseinstellungen:

Ändern Sie die IP-Konfiguration des Switches, damit er in Ihrem Netzwerk funktioniert. Siehe "Example: Initial Switch Configuration" (Beispiel: Erstkonfiguration des Switches).

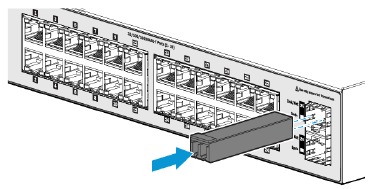

Netzwerkkabel anschließen

Hinweis: Für Transceiver-Verbindungen installieren und verwenden Sie nur HP mini-GBIC/SFP-Transceiver, die vom Switch unterstützt werden. Siehe "Mini-GBIC/SFP Installation Notes" (Mini-GBIC/SFP Installationshinweise).

Beispiel: Erstkonfiguration des Switches

1. Konfigurieren Sie die IP-Adresse und Subnetzmaske des PCs neu, damit er mit dem Switch kommunizieren kann.
   1. Klicken Sie auf "Start" (Start) > "Control Panel" (Systemsteuerung). Geben Sie "adapter" (Adapter) in das Suchfeld ein und klicken Sie dann auf "View network connections" (Netzwerkverbindungen anzeigen).
   2. Wählen Sie "Local Area Connection" (LAN-Verbindung) aus und klicken Sie mit der rechten Maustaste darauf, dann klicken Sie auf "Properties" (Eigenschaften).
   3. Klicken Sie auf die Registerkarte "Networking" (Netzwerk). Wählen Sie "Internet Protocol Version 4 (TCP/IPv4)" (Internetprotokoll Version 4 (TCP/IPv4)) unter "This connection uses the following items" (Diese Verbindung verwendet die folgenden Elemente) aus und klicken Sie dann auf "Properties" (Eigenschaften).
      Hinweis: Notieren Sie unbedingt alle aktuellen IP-Einstellungen Ihres PCs, um sie später wiederherstellen zu können.
   4. Klicken Sie auf der Registerkarte "General" (Allgemein) auf "Use the following IP address" (Folgende IP-Adresse verwenden).
   5. Geben Sie für die IP-Adresse eine IP-Adresse im gleichen Bereich wie die Standard-IP-Adresse des Switches ein. Geben Sie zum Beispiel 192.168.1.12 ein.
   6. Geben Sie für die Subnetzmaske 255.255.255.0 ein und klicken Sie dann auf "OK" (OK).
   7. Klicken Sie auf "Close" (Schließen) (oder "OK" (OK)), um den Bildschirm "Local Area Connection Properties" (Eigenschaften der LAN-Verbindung) zu schließen.
2. Öffnen Sie Ihren Webbrowser auf dem PC und geben Sie die Werkseinstellungen-Adresse des Switches, http://192.168.1.1, ein, um auf die Weboberfläche des Switches zuzugreifen.
3. Klicken Sie auf "Log on" (Anmelden), um sich am Switch anzumelden (standardmäßig gibt es kein Passwort).
4. Klicken Sie auf "Network Setup" (Netzwerk-Setup) > "Get Connected" (Verbunden) und konfigurieren Sie die IP-Netzwerkeinstellungen am Switch für den Betrieb in Ihrem Netzwerk.

   Wenn der Switch startet, versucht er, eine IP-Adresse von einem DHCP-Server zu beziehen. Wenn der DHCP-Server nicht erreichbar ist, greift der Switch auf eine statische IP-Adresse zurück, d.h. 192.168.1.1. Wenn eine DHCP-Adresse bezogen wird, müssen Sie die dem Switch zugewiesene IP-Adresse ermitteln. Um die IP-Adresse zu ermitteln, greifen Sie auf Ihre DHCP-Serverdateien zu oder verwenden Sie LLDP (Link Layer Discovery Protocol)-Befehle auf einem verbundenen Gerät (z.B. einem anderen Switch).
5. Klicken Sie auf "Apply" (Übernehmen) im Browser-Konfigurationsbildschirm, um Ihre Einstellungen zu speichern und sie beim Neustart des Switches beizubehalten. Sie sind mit der Erstkonfiguration des Switches fertig. Trennen Sie das LAN-Kabel von Ihrem PC und verbinden Sie den Switch mit dem Netzwerk. Stellen Sie sicher, dass Sie die ursprünglichen Netzwerkeinstellungen Ihres PCs wiederherstellen, bevor Sie ihn mit Ihrem Netzwerk verbinden.

Mini-GBIC/SFP Installationshinweise

Hinweis
Verwenden Sie nur originale HP mini-GBIC/SFP-Transceiver, die von Ihrem Switch unterstützt werden. Achten Sie bei der Auswahl eines Glasfaser-SFP-Geräts darauf, dass es bei einer Temperatur betrieben werden kann, die nicht unter der empfohlenen maximalen Betriebstemperatur des Produkts liegt. Verwenden Sie nur einen zugelassenen Laser Class 1 SFP-Transceiver.

Verwenden Sie nur originale HP Mini-GBICs/SFPs. Nicht-HP mini-GBIC/SFP-Transceiver werden nicht unterstützt. Die Verwendung von originalen HP-Produkten gewährleistet, dass Ihr Netzwerk optimale Leistung und Zuverlässigkeit beibehält. Sollten Sie zusätzliche Transceiver benötigen, wenden Sie sich bitte an einen HP Vertriebsmitarbeiter oder einen autorisierten Händler.

Hot Swapping von Mini-GBIC/SFP-Transceivern. Unterstützte Mini-GBIC/SFP-Transceiver, die Sie in Ihrem HP Switch installieren können, können "hot swapped" (im laufenden Betrieb getauscht) werden – d.h. entfernt und installiert werden, während der Switch mit Strom versorgt wird. Sie sollten die Netzwerkkabel jedoch von den Mini-GBIC/SFP Transceivern trennen, bevor Sie sie im laufenden Betrieb tauschen.

Wenn Sie einen Mini-GBIC/SFP-Transceiver durch einen anderen Typ ersetzen, behält der Switch möglicherweise ausgewählte portspezifische Konfigurationseinstellungen bei, die für die ersetzte Einheit konfiguriert waren. Stellen Sie sicher, dass Sie die Port-Einstellungen nach Bedarf validieren oder neu konfigurieren.

Mini-GBIC/SFP-Verbindungen zu Geräten mit festen Geschwindigkeits-/Duplex-Konfigurationen. Beim Verbinden eines Geräts mit Ihrem Switch-Port, der einen Mini-GBIC/SFP-Transceiver enthält, müssen die Geschwindigkeits- und Duplex-Einstellungen des Switch-Ports und des verbundenen Geräts übereinstimmen; andernfalls stellt das Gerät möglicherweise keine ordnungsgemäße Verbindung her – Sie erhalten möglicherweise keine Verbindung. Bei einigen älteren Netzwerkgeräten, einschließlich einiger älterer HP-Geräte, können die Standard-Geschwindigkeits-/Duplex-Einstellungen vordefiniert sein (z.B. auf 1000 Mbps/Vollduplex) oder sich anderweitig von der Standardkonfiguration Ihres Switch-Ports unterscheiden. Aufgrund dieser Überlegungen zu Standard-Geschwindigkeit/Duplex sollten Sie sicherstellen, dass die an Ihre Mini-GBIC/SFP-Ports angeschlossenen Geräte ordnungsgemäß konfiguriert sind. Stellen Sie mindestens sicher, dass die Konfigurationen übereinstimmen.

Sicherheitshinweise

Um Personen- oder Produktschäden bei der Installation Ihres Switches zu vermeiden, lesen Sie die unten stehenden Installationshinweise und -richtlinien.

Installationshinweise
Warnungen

• Das Rack oder der Schrank sollte ausreichend gesichert werden, um ein instabiles Verhalten, Kippen oder Herunterfallen zu verhindern. Geräte, die in einem Rack oder Schrank installiert werden, sollten so tief wie möglich montiert werden, wobei die schwersten Geräte unten und progressiv leichtere Geräte darüber platziert werden sollten.
• Montieren Sie keinen Switch an der Wand, ohne die Einschränkungen im Installation and Getting Started Guide zu prüfen. Montieren Sie den Switch an der Wand, sodass die Netzwerkanschlüsse nach oben oder unten zeigen (vom oder zum Boden hin). Montieren Sie den Switch nicht an der Wand, sodass die Lüftungslöcher nach oben oder unten zeigen.

Vorsichtshinweise

• Stellen Sie sicher, dass die Stromkreise der Stromquelle ordnungsgemäß geerdet sind, und verwenden Sie dann das mit dem Switch gelieferte Netzkabel, um eine Verbindung zur Wechselstromquelle herzustellen.
• Wenn Ihre Installation ein anderes Netzkabel erfordert als das mit dem Switch und/oder Netzteil gelieferte, stellen Sie sicher, dass das Kabel für die Stromanforderungen des Switches ausreichend dimensioniert ist. Achten Sie außerdem darauf, ein Netzkabel zu verwenden, das das Zeichen der Sicherheitsbehörde trägt, die die Vorschriften für Netzkabel in Ihrem Land/Ihrer Region festlegt. Das Zeichen ist Ihre Gewissheit, dass das Netzkabel sicher mit dem Switch und dem Netzteil verwendet werden kann.
• Bei der Installation des Switches sollte sich die Netzsteckdose in der Nähe des Switches befinden und leicht zugänglich sein, falls der Switch ausgeschaltet werden muss.
• Stellen Sie sicher, dass der Switch die Stromkreise, die Verkabelung und den Überstromschutz nicht überlastet. Um die Möglichkeit einer Überlastung der Versorgungskreise zu ermitteln, addieren Sie die Amperewerte aller Geräte, die am selben Stromkreis wie der Switch installiert sind, und vergleichen Sie die Summe mit der Belastungsgrenze des Stromkreises. Die maximalen Amperewerte sind in der Regel auf den Geräten in der Nähe der Wechselstromanschlüsse aufgedruckt.
• Installieren Sie den Switch nicht in einer Umgebung, in der die Umgebungsbetriebstemperatur seine Spezifikation überschreitet.
• Stellen Sie sicher, dass die Luftzirkulation um den Switch nicht eingeschränkt ist. Lassen Sie mindestens 7,6 cm (3 Zoll) für die Kühlung.

Sicherheits- und behördliche Informationen für HP 1820 Switch Serie

Hinweis
Verwenden Sie nur unterstützte Original-HP mini-GBIC/SFP-Transceiver mit Ihrem Switch. Achten Sie bei der Auswahl eines Glasfaser-SFP-Geräts darauf, dass es bei einer Temperatur betrieben werden kann, die nicht unter der empfohlenen maximalen Betriebstemperatur des Produkts liegt. Verwenden Sie nur einen zugelassenen Laser Klasse 1 SFP-Transceiver.

1820-8G externes Netzteil und Netzkabel:

* Erfüllt die Energy Star 5.0 Standards.

1820-8G-PoE+ externes Netzteil und Netzkabel:

* Erfüllt die Energy Star 5.0 Standards (wie auch die anderen Adapter).

1820-24G, 1820-24G-PoE+, 1820-48G Netzkabel
Netzkabel:
8121-0834 Australien/Neuseeland
8120-8377 China
8120-6802 Kontinentaleuropa
8120-6806 Dänemark
8121-0780 Indien
8121-1035 Israel
8120-6804 Japan
8121-0919 Südafrika
8120-6811 Südkorea
8120-6807 Schweiz
8121-0964 Taiwan
8121-0673 Thailand
8120-6809 Vereinigtes Königreich/Hongkong/Singapur/Malaysia
8120-6805 Vereinigte Staaten/Kanada/Mexiko
8121-1069 Brasilien
8120-6869 Argentinien
8120-6980 Chile

1820-48G-POE+ Netzkabel
Netzkabel:
8121-0857 Australien/Neuseeland
8121-1034 China
8120-5336 Kontinentaleuropa
8120-5340 Dänemark
8120-5341 Indien
8121-1009 Israel
8120-5342 Japan
8120-5341 Südafrika
8120-5336 Südkorea
8120-5339 Schweiz
8121-0967 Taiwan
8121-0671 Thailand
8120-5334 Vereinigtes Königreich/Hongkong/Singapur/Malaysia
8121-0973 Vereinigte Staaten/Kanada/Mexiko
8121-1132 Brasilien
8120-8375 Argentinien
8120-8389 Chile

HP 1820-8G Switch (J9979A), HP 1820-24G Switch (J9980A), HP 1820-48G Switch (J9981A), HP 1820-8G-PoE+ (65W) Switch (J9982A), HP 1820-24G- PoE+ (185W) Switch (J9983A), HP 1820-48G-PoE+ (370W) Switch (J9984A)

NUR FÜR INNENRÄUME. Der Switch, das Netzkabel oder der Adapter und alle angeschlossenen Kabel sind nicht für den Außenbereich konzipiert.
