EINHELL TC-DW 225 Handbuch

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu verringern.

Gehörschutz tragen. Lärmeinwirkung kann Gehörschäden verursachen.

Atemschutzmaske tragen. Beim Bearbeiten von Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden Sie das Gerät niemals zum Bearbeiten von asbesthaltigen Materialien!

Schutzbrille tragen. Funkenflug beim Arbeiten oder vom Gerät ausgestoßene Splitter, Späne und Staub können zum Verlust des Sehvermögens führen.

Bei der Benutzung des Gerätes müssen einige Sicherheitshinweise beachtet werden, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die vollständige Bedienungsanleitung und die Sicherheitshinweise sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an eine andere Person weitergeben, händigen Sie auch diese Bedienungsanleitung und die Sicherheitshinweise aus. Wir übernehmen keine Haftung für Schäden oder Unfälle, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen.

Sicherheitsvorschriften

Lesen Sie alle Sicherheitsvorschriften und Anweisungen. Fehler bei der Einhaltung der Sicherheitsvorschriften und Anweisungen können zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitsvorschriften und Anweisungen für die zukünftige Verwendung an einem sicheren Ort auf.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf Elektrowerkzeuge, die über das Stromnetz (mit einem Netzkabel) betrieben werden, und auf batteriebetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordentliche oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
2. Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen und dort, wo sich entflammbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden könnten.
3. Halten Sie das Elektrowerkzeug außerhalb der Reichweite von Kindern und anderen Personen. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

1. Der Anschlussstecker dieses Elektrowerkzeugs muss in die Steckdose passen. Der Stecker sollte niemals in irgendeiner Weise verändert werden. Verwenden Sie niemals Adapterstecker zusammen mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Öfen und Kühlschränken. Das Risiko eines elektrischen Schlags erhöht sich, wenn Ihr Körper geerdet ist.
3. Halten Sie das Werkzeug von Regen und Feuchtigkeit fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.
4. Benutzen Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten und beweglichen Teilen des Geräts. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
5. Wenn Sie im Freien mit einem Elektrowerkzeug arbeiten, verwenden Sie nur Verlängerungskabel, die speziell für diesen Zweck vorgesehen sind. Durch die Verwendung von speziell für den Außenbereich entwickelten Verlängerungskabeln wird das Risiko eines elektrischen Schlags reduziert.
6. Wenn der Betrieb des Elektrowerkzeugs in einer feuchten Umgebung nicht vermieden werden kann, verwenden Sie einen Fehlerstrom-Schutzschalter. Der Fehlerstrom-Schutzschalter reduziert das Risiko eines elektrischen Schlags.

Sicherheit von Personen

1. Seien Sie aufmerksam, achten Sie auf das, was Sie tun, und gehen Sie mit einem Elektrowerkzeug vernünftig um. Benutzen Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit bei der Verwendung des Elektrowerkzeugs kann zu schweren Verletzungen führen.
2. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung (wie Staubmasken, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Verwendung des Elektrowerkzeugs) reduziert das Verletzungsrisiko.
3. Stellen Sie sicher, dass das Gerät nicht unbeabsichtigt anlaufen kann. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen und/oder den Akku einlegen, oder das Werkzeug aufheben oder tragen. Wenn Ihr Finger beim Tragen des Elektrowerkzeugs auf dem Schalter liegt oder Sie das Gerät an das Stromnetz anschließen, während es eingeschaltet ist, kann dies zu Unfällen führen.
4. Entfernen Sie Schlüssel und Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der mit rotierenden Teilen des Geräts in Kontakt kommt, kann zu Verletzungen führen.
5. Vermeiden Sie abnormale Arbeitshaltungen. Achten Sie auf einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise können Sie das Elektrowerkzeug unter unerwarteten Umständen besser kontrollieren.
6. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
7. Wenn Absaugvorrichtungen und Entsorgungsvorrichtungen angebracht werden können, stellen Sie sicher, dass diese korrekt angebracht und korrekt verwendet werden. Die Verwendung einer Staubabsauganlage kann die Gefahr durch Staub reduzieren.

Sicherheitshinweise für alle Anwendungen

1. Dieses Elektrowerkzeug ist als Schleif-/Schleifmaschine und Trennmaschine konzipiert. Beachten Sie alle Sicherheitshinweise, allgemeinen Anweisungen, Abbildungen und Daten, die mit dem Werkzeug geliefert werden. Die Nichtbeachtung der folgenden Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.
2. Dieses Elektrowerkzeug ist nicht zum Schleifen, Arbeiten mit Drahtbürsten oder Polieren bestimmt. Die Verwendung des Elektrowerkzeugs auf nicht bestimmungsgemäße Weise kann zu gefährlichen Situationen und Verletzungen führen.
3. Verwenden Sie keine Zubehörteile, die nicht speziell vom Hersteller für dieses Elektrowerkzeug entwickelt und empfohlen wurden. Nur weil Sie ein Zubehörteil an Ihrem Elektrowerkzeug anbringen können, garantiert dies nicht, dass Sie es sicher verwenden können.
4. Die maximale Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene maximale Drehzahl. Zubehörteile, die sich schneller drehen als die maximale Drehzahl, können brechen und aus dem Werkzeug geschleudert werden.
5. Der Außendurchmesser und die Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Einsatzwerkzeuge der falschen Größe können nicht ausreichend abgeschirmt oder überprüft werden.
6. Schleifscheiben, Flansche, Schleifscheiben oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich unregelmäßig, vibrieren stark und können dazu führen, dass Sie die Kontrolle verlieren.
7. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Prüfen Sie vor Gebrauch Einsatzwerkzeuge wie Schleif-/Schleifscheiben auf Absplitterungen und Risse, Schleif-/Schleifscheiben auf Risse, Verschleiß oder starken Verschleiß und Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug fallen gelassen wird, prüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug überprüft und angebracht haben, stellen Sie sicher, dass Sie und andere Personen in der Nähe sich nicht auf gleicher Höhe mit dem rotierenden Einsatzwerkzeug befinden und lassen Sie das Elektrowerkzeug eine Minute lang mit maximaler Drehzahl laufen. Beschädigte Einsatzwerkzeuge brechen in der Regel während dieser Testzeit.
8. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Gesichtsschutz, Augenschutz oder Schutzbrillen. Tragen Sie, falls sinnvoll, eine Staubmaske, Gehörschutz, Schutzhandschuhe oder spezielle Schürzen, um kleine Schleif- und Materialpartikel von sich fernzuhalten. Schützen Sie Ihre Augen vor umherfliegenden Fremdkörpern, die durch eine Reihe von Anwendungen entstehen können. Staubmasken oder Atemschutzmasken müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie längere Zeit lautem Lärm ausgesetzt sind, kann dies zu Gehörverlust führen.
9. Stellen Sie sicher, dass andere einen sicheren Abstand zu Ihrem Arbeitsbereich einhalten. Jeder, der den Bereich betritt, muss persönliche Schutzausrüstung tragen. Teile des Werkstücks oder gebrochene Einsatzwerkzeuge können in die Luft geschleudert werden und auch außerhalb der unmittelbaren Arbeitsumgebung Verletzungen verursachen.
10. Halten Sie das Werkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verdeckte Stromkabel oder seine eigene Netzleitung treffen könnte. Der Kontakt mit einem stromführenden Kabel macht auch die Metallteile des Werkzeugs stromführend und verursacht einen elektrischen Schlag.
11. Halten Sie das Netzkabel von rotierenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über die Maschine verlieren, kann das Netzkabel geschnitten oder erfasst werden und Ihre Hand oder Ihr Arm könnte in das rotierende Einsatzwerkzeug gezogen werden.
12. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollständig zum Stillstand gekommen ist. Das rotierende Einsatzwerkzeug kann mit der Oberfläche in Kontakt kommen, auf der Sie es ablegen, was dazu führen könnte, dass Sie die Kontrolle über das Elektrowerkzeug verlieren.
13. Lassen Sie das Elektrowerkzeug niemals laufen, während Sie es tragen. Ihre Kleidung kann mit dem rotierenden Einsatzwerkzeug in Kontakt kommen und das Einsatzwerkzeug könnte sich so in Ihren Körper bohren.
14. Reinigen Sie die Lüftungsschlitze Ihres Elektrowerkzeugs regelmäßig. Der Motorlüfter saugt Staub in das Gehäuse und eine starke Ansammlung von Metallstaub kann elektrische Risiken bergen.
15. Verwenden Sie das Elektrowerkzeug niemals in der Nähe von entflammbaren Materialien. Funken können diese Materialien entzünden.
16. Verwenden Sie keine Einsatzwerkzeuge, die flüssiges Kühlmittel benötigen. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu elektrischen Schlägen führen.

Weitere Sicherheitshinweise für alle Anwendungen
Rückschlag ist die plötzliche Reaktion infolge eines verklemmten oder blockierten rotierenden Einsatzwerkzeugs, wie z.B. einer Schleifscheibe, Schleifscheiben, Drahtbürsten etc. Verklemmung oder Blockierung führt zu einem abrupten Stillstand des rotierenden Einsatzwerkzeugs. Dies führt zu einer Beschleunigung jedes unkontrollierten Elektrowerkzeugs, das sich an der Blockierungsstelle in entgegengesetzter Richtung zum Einsatzwerkzeug dreht.

Wenn zum Beispiel eine Schleifscheibe am Werkstück verklemmt oder blockiert wird, könnte sich die Kante der Schleifscheibe verfangen und die Schleifscheibe könnte sich lösen oder zurückschlagen, wenn sie mit dem Werkstück in Kontakt kommen sollte. Die Schleifscheibe bewegt sich je nach Drehrichtung der Scheibe an der Blockierungsstelle zum oder vom Bediener weg. Schleifscheiben könnten bei diesem Vorgang auch brechen.

Rückschlag ist das Ergebnis einer falschen oder unsachgemäßen Verwendung des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie unten beschrieben, verhindert werden.

1. Halten Sie das Elektrowerkzeug sicher fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die durch den Rückschlag entstehende Kraft aufnehmen können. Verwenden Sie immer den Zusatzgriff (falls vorhanden), um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente zu haben, während das Werkzeug mit voller Geschwindigkeit arbeitet. Der Bediener kann den Rückschlag und die Reaktionskräfte durch geeignete Vorsichtsmaßnahmen beherrschen.
2. Bringen Sie Ihre Hand niemals in die Nähe rotierender Einsatzwerkzeuge. Das Einsatzwerkzeug kann Ihre Hand erfassen, wenn es einen Rückschlag erleidet.
3. Halten Sie Ihren Körper aus dem Bereich heraus, in den das Elektrowerkzeug bewegt wird, wenn es einen Rückschlag erleidet. Rückschlag wird das Elektrowerkzeug an der Blockierungsstelle in die entgegengesetzte Richtung zur Schleif-/Schleifscheibe schleudern.
4. Arbeiten Sie besonders vorsichtig an Ecken, scharfen Kanten usw. Achten Sie darauf, dass das Einsatzwerkzeug nicht abprallt oder im Werkstück verklemmt wird. An Ecken, scharfen Kanten oder beim Abprallen neigt das rotierende Einsatzwerkzeug zum Verklemmen. Dies führt zu Kontrollverlust oder Rückschlag.
5. Verwenden Sie keine Kettensägeblätter oder gezahnten Sägeblätter. Diese Einsatzwerkzeuge verursachen häufig Rückschlag oder Kontrollverlust des Elektrowerkzeugs.

Spezielle Sicherheitshinweise für Schleif-/Schleif- und Trennarbeiten

1. Verwenden Sie nur Schleif-/Schleifscheiben, die für Ihr Elektrowerkzeug zugelassen sind, und die für diese Schleif-/Schleifscheiben vorgesehene Schutzhaube. Schleif-/Schleifscheiben, die nicht für das Elektrowerkzeug konzipiert sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
2. Die Schutzhaube muss sicher am Elektrowerkzeug befestigt und so eingestellt werden, dass sie maximale Sicherheit bietet, d.h. sie verhindert, dass der kleinstmögliche Teil der Schleif-/Schleifscheibe den Bediener trifft. Die Schutzhaube schützt den Bediener vor Bruchstücken, versehentlichem Kontakt mit der Trennscheibe und Funken, die Kleidung entzünden könnten.
3. Schleif-/Schleifscheiben dürfen nur für die Anwendungen verwendet werden, für die sie empfohlen werden. Zum Beispiel: Schleifen/Schleifen Sie niemals eine Seitenfläche mit einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe konzipiert. Das Anlegen von Seitenkraft an diese Trennscheiben kann dazu führen, dass sie brechen.
4. Verwenden Sie immer unbeschädigte Klemmflansche der richtigen Größe und Form für die von Ihnen ausgewählte Schleif-/Schleifscheibe. Geeignete Flansche unterstützen die Schleif-/Schleifscheibe und reduzieren somit das Risiko eines Bruchs der Schleif-/Schleifscheibe. Flansche für Trennscheiben können sich von den Flanschen für andere Schleif-/Schleifscheiben unterscheiden.
5. Verwenden Sie keine abgenutzten Schleif-/Schleifscheiben von größeren Elektrowerkzeugen. Schleif-/Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen kleinerer Elektrowerkzeuge ausgelegt und können brechen.

Spezielle Sicherheitshinweise für das Schleifen mit Schleifpapier

1. Verwenden Sie kein überdimensioniertes Schleifpapier; befolgen Sie die Anweisungen des Herstellers zur Größe des Schleifpapiers. Schleifpapier, das über die Schleifscheibe hinausragt, kann Verletzungen verursachen, dazu führen, dass das Schleifpapier verklemmt oder reißt oder einen Rückschlag verursacht.

Verlieren Sie diese Sicherheitshinweise nicht.

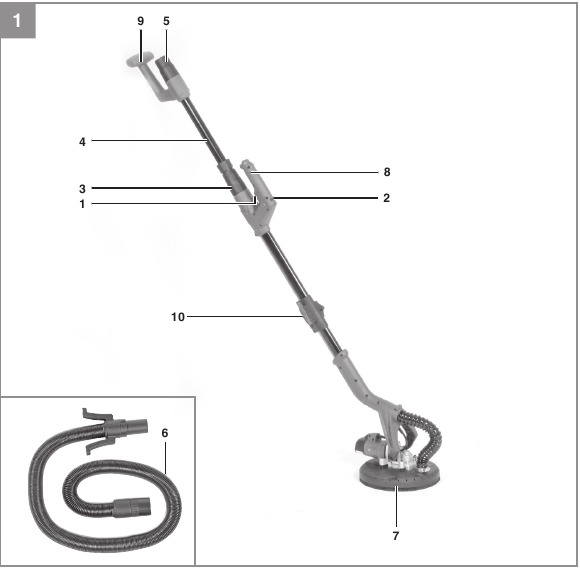

Aufbau und Lieferumfang

Aufbau

(Abb. 1/7)

1. Ein-/Ausschalter
2. Drehzahlregler
3. Arretierung für Teleskopverlängerung
4. Teleskopverlängerung
5. Halterung für Staubabsaugung
6. Schlauch für Staubabsaugung
7. Schleifteller
8. Handgriff
9. Zusatzhandgriff
10. Arretierhaken
11. Arretierknopf

Lieferumfang

Bitte prüfen Sie, ob der Artikel entsprechend dem Lieferumfang vollständig ist. Sollten Teile fehlen, wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach dem Kauf des Produktes unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder die Verkaufsstelle, in der Sie den Kauf getätigt haben. Beachten Sie auch die Garantietabelle in den Service-Informationen am Ende der Bedienungsanleitung.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial und eventuell vorhandene Verpackungs- und/oder Transportsicherungen.
• Prüfen Sie, ob alle Artikel geliefert wurden.
• Kontrollieren Sie das Gerät und das Zubehör auf Transportschäden.
• Bitte bewahren Sie die Verpackung möglichst bis zum Ende der Garantiezeit auf.

Das Gerät und das Verpackungsmaterial sind kein Spielzeug. Lassen Sie Kinder nicht mit Kunststofftüten, Folien oder Kleinteilen spielen. Es besteht Verschluck- oder Erstickungsgefahr!

• Trockenbauschleifer
• Schleifpapier
• Absaugschlauch
• Original-Betriebsanleitung

Bestimmungsgemäße Verwendung

Der Trockenbauschleifer ist zum Abschleifen von verputzten Trockenbauwänden, Decken und Innenmauerwerk sowie zum Entfernen von Tapetenresten, Farben, Belägen, Kleberresten und losem Putz vorgesehen. Er kann auch zum Abschleifen von Böden verwendet werden.

Das Gerät darf nur für den vorgeschriebenen Zweck verwendet werden. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden oder Verletzungen jeglicher Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz im gewerblichen, handwerklichen oder industriellen Bereich konstruiert wurden. Unsere Gewährleistung erlischt, wenn die Maschine in gewerblichen, handwerklichen oder industriellen Betrieben oder für gleichwertige Zwecke eingesetzt wird.

Technische Daten

Siehe Garantiekarte Ihres Landes.

Gehörschutz tragen.
Die Einwirkung von Lärm kann Gehörschäden verursachen.
Gesamtschwingungswerte (Vektorsumme aus drei Richtungen) ermittelt gemäß EN 60745.

Handgriff
Schwingungsemissionswert a_h = 3,03 m/s²
K Unsicherheit = 1,5 m/s²

Der angegebene Schwingungsemissionswert wurde nach einem genormten Prüfverfahren ermittelt. Er kann sich je nach Art der Nutzung des Elektrogerätes ändern und in Ausnahmefällen den angegebenen Wert überschreiten.

Der angegebene Schwingungsemissionswert kann zum Vergleich des Gerätes mit anderen Elektrowerkzeugen verwendet werden.

Der angegebene Schwingungsemissionswert kann zur anfänglichen Bewertung einer schädlichen Wirkung herangezogen werden.

Geräuschemissionen und Vibrationen auf ein Minimum reduzieren.

• Nur einwandfreie Geräte verwenden.
• Das Gerät regelmäßig warten und reinigen.
• Passen Sie Ihre Arbeitsweise an das Gerät an.
• Das Gerät nicht überlasten.
• Das Gerät bei Bedarf warten lassen.
• Schalten Sie das Gerät aus, wenn es nicht in Gebrauch ist.
• Schutzhandschuhe tragen.

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug gemäß den Anweisungen verwenden, können bestimmte Restrisiken nicht ausgeschlossen werden. Die folgenden Gefahren können im Zusammenhang mit der Konstruktion und dem Aufbau des Gerätes entstehen:

1. Lungenschäden, wenn keine geeignete Staubschutzmaske verwendet wird.
2. Gehörschäden, wenn kein geeigneter Gehörschutz verwendet wird.
3. Gesundheitsschäden durch Hand-Arm-Vibrationen bei längerem Gebrauch oder unsachgemäßer Führung und Wartung des Gerätes.

Vor der Inbetriebnahme des Gerätes

Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Zusammenbau des Trockenbauschleifers

(Abb. 2)

Nehmen Sie den Trockenbauschleifer aus der Verpackung, klappen Sie ihn auf und sichern Sie ihn mit dem Arretierhaken (10). Achten Sie darauf, dass der Arretierhaken (10) richtig einrastet.

Anbringen der Teleskopverlängerung

(Abb. 3)

Stecken Sie die Teleskopverlängerung (4) in die Arretierung für die Teleskopverlängerung (3) und verriegeln Sie sie durch Drehen, wie in Abb. 3 gezeigt.

Hinweis:
Stellen Sie den Trockenbauschleifer mit der Teleskopverlängerung (4) so ein, dass Sie am bequemsten damit arbeiten können. Beachten Sie die „Max“-Markierung an der Teleskopverlängerung. Überschreiten Sie diese Markierung nicht.

Anschluss für Staubabsaugung

(Abb. 4)

Stecken Sie den Staubabsaugschlauch (6) in die Halterung für die Staubabsaugung (5) und verriegeln Sie ihn durch Drehen, wie in Abb. 4 gezeigt.

Staub wird direkt durch das Schleifpapier und den Schleifteller (7) abgesaugt.

Hinweis:
Schließen Sie Ihr Gerät an eine Absaugeinheit oder einen Staubsauger an. Dies gewährleistet eine hervorragende Absaugung von Spänen und Staub.

Aus Gründen der Gesundheitsvorsorge ist die Verwendung einer Staubabsaugung unerlässlich.

Befestigung des Schleifpapiers

(Abb. 5)

Der Klettverschluss ermöglicht einen einfachen Wechsel des Schleifpapiers. Achten Sie darauf, dass die Absauglöcher des Schleifpapiers und des Schleiftellers übereinstimmen.

Betrieb

Ein-/Ausschalter

(Abb. 6/7)

Einschalten:
Drücken Sie den Ein-/Ausschalter (1).

Dauerbetrieb:
Verriegeln Sie den Ein-/Ausschalter (1), indem Sie den Arretierknopf (11) drücken.

Ausschalten:
Drücken Sie den Ein-/Ausschalter (1) kurz und lassen Sie ihn los.

Drehzahlregler

(Abb. 7/Position 2)

Die Drehzahl können Sie durch Drehen des Drehzahlreglers (2) auswählen.

Plus-Richtung: Höhere Drehzahl
Minus-Richtung: Niedrigere Drehzahl

Arbeiten mit dem Trockenbauschleifer

• Legen Sie die gesamte Oberfläche des Schleiftellers auf das Material auf.
• Schalten Sie die Maschine ein und bewegen Sie sie mit sanftem Druck über das „Werkstück“, wobei Sie kreisende oder querlaufende und lineare Bewegungen ausführen.
• Verwenden Sie eine grobe Körnung für grobes Schleifen und eine feinere Körnung für den Feinschliff. Die beste Körnung für die jeweilige Aufgabe finden Sie durch Schleiftests heraus.

Die während des Gebrauchs des Gerätes entstehenden Stäube können gesundheitsschädlich sein:

• Tragen Sie bei Schleifarbeiten immer eine Schutzbrille und eine Staubmaske.
• Alle Personen, die mit dem Gerät arbeiten oder den Arbeitsbereich betreten, müssen eine Staubschutzmaske tragen.
• Essen, Trinken und Rauchen sind am Arbeitsplatz verboten.
• Bleihaltige Farben dürfen nicht verwendet werden!

Schwenkbarer Schleifteller

(Abb. 1)

Der Schleifteller kann in zwei Achsen geschwenkt werden, was ein komfortables Schleifen auch über Kopf und an engen Stellen ermöglicht.

Ersetzen des Netzkabels

Ist das Netzkabel dieses Gerätes beschädigt, muss es vom Hersteller oder dessen Kundendienst oder ähnlich geschultem Personal ersetzt werden, um Gefahren zu vermeiden.

Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie immer den Netzstecker, bevor Sie mit Reinigungsarbeiten beginnen.

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Luftschlitze und das Motorgehäuse so weit wie möglich frei von Schmutz und Staub. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit geringem Druck mit Druckluft aus.
• Wir empfehlen Ihnen, das Gerät sofort nach jedem Gebrauch zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags.

Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten nur von einem qualifizierten Elektriker überprüfen.

Die Kohlebürsten dürfen nur von einem qualifizierten Elektriker ersetzt werden.

Wartung

Im Inneren des Gerätes befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Ersatzteil- und Zubehörbestellung

Bitte geben Sie bei der Bestellung von Ersatzteilen folgende Informationen an:

• Gerätetyp
• Artikelnummer des Gerätes
• Ident.-Nummer des Gerätes
• Ersatzteilnummer des benötigten Ersatzteils

Tipp! Für gute Ergebnisse empfehlen wir hochwertiges Zubehör von !

www.kwb.eu
welcome@kwb.eu

Lagerung

Lagern Sie das Gerät und Zubehör an einem dunklen und trockenen Ort bei über Gefriertemperatur. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Lagern Sie das Elektrowerkzeug in seiner Originalverpackung.

Referenzen

• http://www.kwb.eu
