EINHELL TE-BS 8540 E Handbuch

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu verringern

Gehörschutz tragen. Die Einwirkung von Lärm kann Gehörschäden verursachen.

Atemschutzmaske tragen. Bei der Bearbeitung von Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden Sie das Gerät niemals für Arbeiten an asbesthaltigen Materialien!

Schutzbrille tragen. Bei der Arbeit entstehende Funken oder vom Gerät ausgestoßene Splitter, Späne und Staub können zu Sehverlust führen.

Bei der Benutzung des Gerätes müssen einige Sicherheitsvorkehrungen beachtet werden, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die vollständige Bedienungsanleitung und die Sicherheitshinweise sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an eine andere Person weitergeben, übergeben Sie auch diese Bedienungsanleitung und die Sicherheitshinweise. Wir übernehmen keine Haftung für Schäden oder Unfälle, die durch Nichtbeachtung dieser Anweisungen und der Sicherheitshinweise entstehen.

Die entsprechenden Sicherheitshinweise finden Sie in der beiliegenden Broschüre.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Sicherheitshinweise und Anweisungen können zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die zukünftige Verwendung an einem sicheren Ort auf.

Aufbau und Lieferumfang

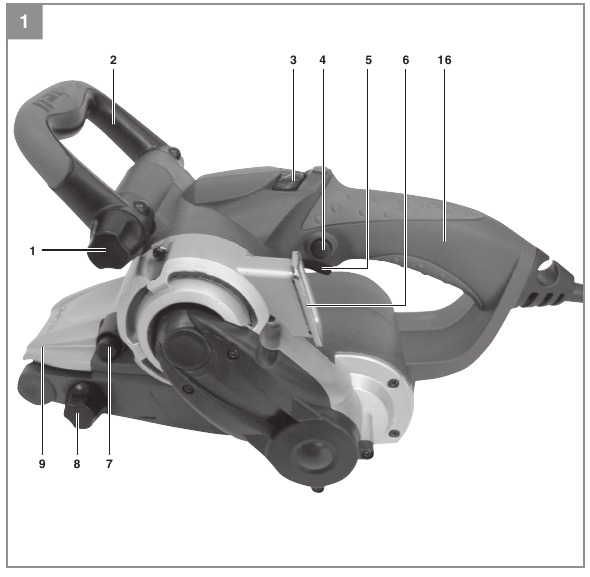

Aufbau (Abb. 1/2)

1. Schraube zur Einstellung des Zusatzhandgriffs
2. Zusatzhandgriff
3. Stellrad für Bandgeschwindigkeit
4. Arretierknopf
5. EIN/AUS-Schalter
6. Anschluss für Staubfangbeutel
7. Drucktaste für bewegliche Schleifbandabdeckung
8. Einstellung für Schleifbandjustierung
9. Bewegliche Schleifbandabdeckung
10. Antriebsrollen
11. Schleifplatte
12. Spannhebel für Schleifband
13. Schleifband
14. Staubfangbox
15. Staubabsaugadapter
16. Handgriff

Lieferumfang
Bitte prüfen Sie, ob der Artikel vollständig gemäß dem angegebenen Lieferumfang ist. Sollten Teile fehlen, wenden Sie sich bitte spätestens innerhalb von 5 Werktagen nach dem Kauf des Produkts und unter Vorlage eines gültigen Kaufbelegs an unser Service-Center oder die Verkaufsstelle, in der Sie Ihren Kauf getätigt haben. Beachten Sie auch die Garantietabelle in den Serviceinformationen am Ende der Bedienungsanleitung.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial sowie etwaige Verpackungs- und/oder Transportsicherungen (sofern vorhanden).
• Prüfen Sie, ob alle Artikel geliefert wurden.
• Überprüfen Sie das Gerät und das Zubehör auf Transportschäden.
• Bewahren Sie nach Möglichkeit die Verpackung bis zum Ende der Garantiezeit auf.

Das Gerät und das Verpackungsmaterial sind keine Spielzeuge. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Erstickungs- oder Verschluckungsgefahr!

• Original-Bedienungsanleitung
• Sicherheitshinweise

Bestimmungsgemäße Verwendung

Der Bandschleifer ist zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Materialien mit dem entsprechenden Schleifband konzipiert.

Das Gerät darf nur für den vorgeschriebenen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch. Der Benutzer / Betreiber und nicht der Hersteller haftet für Schäden oder Verletzungen jeglicher Art, die daraus entstehen.

Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz in gewerblichen, handwerklichen oder industriellen Anwendungen konzipiert wurden. Unsere Garantie erlischt, wenn die Maschine in gewerblichen, handwerklichen oder industriellen Betrieben oder zu gleichartigen Zwecken eingesetzt wird.

Technische Daten

Netzspannung: 230 V~ 50 Hz

Leistungsaufnahme: 850 W

Bandgeschwindigkeit: 300-400 m/min

Schleifbandgröße: 75 x 533 mm

Schutzklasse: II/

Gewicht: 3,2 kg

Geräusch- und Vibrationswerte Geräusch- und Vibrationswerte wurden gemäß EN 60745 gemessen.

L_pA Schalldruckpegel 88 dB(A)

K_pA Unsicherheit 3 dB

L_WA Schallleistungspegel 99 dB(A)

K_WA Unsicherheit 3 dB

Gehörschutz tragen.
Die Einwirkung von Lärm kann Gehörschäden verursachen.

Gesamtvibrationswerte (Vektorsumme dreier Richtungen) gemäß EN 60745 ermittelt.

Handgriff
Vibrationsemissionswert a_h ≤ 2,5 m/s²

K Unsicherheit = 1,5 m/s²

Zusatzhandgriff
Vibrationsemissionswert a_h ≤ 2,5 m/s² K Unsicherheit = 1,5 m/s²

Der angegebene Vibrationswert wurde gemäß einer standardisierten Prüfmethode ermittelt. Er kann sich je nach Art der Verwendung des Elektrogeräts ändern und unter außergewöhnlichen Umständen den angegebenen Wert überschreiten.

Der angegebene Vibrationswert kann zum Vergleich des Geräts mit anderen Elektrowerkzeugen verwendet werden.

Der angegebene Vibrationswert kann zur ersten Einschätzung einer schädlichen Wirkung verwendet werden.

Halten Sie die Geräuschemissionen und Vibrationen auf ein Minimum.

• Verwenden Sie nur Geräte, die sich in einwandfreiem Zustand befinden.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise an das Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät bei Bedarf warten.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Schutzhandschuhe.

Restrisiken
Auch bei bestimmungsgemäßer Verwendung dieses Elektrowerkzeugs können bestimmte Restrisiken nicht ausgeschlossen werden. Folgende Gefahren können im Zusammenhang mit der Konstruktion und dem Aufbau des Gerätes entstehen:

1. Lungenschäden, wenn keine geeignete Staubschutzmaske verwendet wird.
2. Gehörschäden, wenn kein geeigneter Gehörschutz verwendet wird.
3. Gesundheitsschäden durch Hand-Arm-Vibrationen, wenn das Gerät über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird.

Vor Inbetriebnahme des Gerätes

Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Staubabsaugung

Montage des Staubabsaugadapters
(Abbildung 3/Position 15)

Schieben Sie den Staubabsaugadapter (15) auf den Anschluss für die Staubabsaugung (6).

An den Staubabsaugadapter (15) können Sie einen geeigneten Staubsauger (a) anschließen (Staubsauger nicht im Lieferumfang enthalten).

Dadurch wird eine hervorragende Staubabsaugung am Werkstück gewährleistet.

Kontrollieren Sie den festen Sitz aller Teile.

Der von Ihnen verwendete Staubsauger für die Absaugarbeiten muss für das Werkstückmaterial geeignet sein.

Montage des Staubfangkastens
(Abbildung 4/Position 14)

Schieben Sie den Staubfangkasten (14) auf den Staubabsauganschluss (6). Die Demontage des Staubfangkastens erfolgt in umgekehrter Reihenfolge.

Die Staubabsaugung erfolgt direkt über das Schleifband in den Staubfangkasten.

Aus gesundheitlichen Gründen ist die Benutzung eines Staubfangkastens bzw. einer Staubabsauganlage über den Staubabsaugadapter zwingend erforderlich!

Einstellen des Zusatzhandgriffes

(Abb. 5/Position 2)

Schraube (1) lösen und den Zusatzhandgriff (2) in eine für Sie optimale Position bringen. Durch Anziehen der Schraube (1) den Zusatzhandgriff (2) arretieren.

Schleif-/Schmirgelband wechseln

(Abb. 6-7/Position 13)

• Spannhebel (12) nach außen ziehen, um die Spannung des Schleif-/Schmirgelbandes zu entlasten.
• Benutztes Schleif-/Schmirgelband von den Antriebsrollen abziehen.
• Neues Schleif-/Schmirgelband auf die Antriebsrollen schieben.
• Achten Sie darauf, dass die Laufrichtung des Schleif-/Schmirgelbandes (Pfeile auf der Innenseite des Schleif-/Schmirgelbandes) mit der Laufrichtung des Bandschleifers (Pfeil über der hinteren Antriebsrolle) übereinstimmt.
• Spannhebel (12) nach hinten drücken, um das Schleif-/Schmirgelband zu spannen.

Einstellen der Bandposition

(Abb. 8/Position 8)

• Halten Sie den Bandschleifer mit der Schleifplatte nach oben.
• Schalten Sie den Bandschleifer ein.
• Durch Drehen der Einstellschraube (8) ist die Bandposition so einzustellen, dass das Schleif-/Schmirgelband mittig auf den beiden Antriebsrollen läuft.

Bewegliche Schleif-/Schmirgelbandabdeckung

(Abb. 9 – 10/Position 9)

Die bewegliche Schleif-/Schmirgelbandabdeckung darf nur nach oben geschwenkt werden, wenn die Drucktaste (7) gedrückt wurde.

• Drücken Sie die Drucktaste (7) und schwenken Sie gleichzeitig die Abdeckung (9) nach oben.
• Lassen Sie die Drucktaste los.
• Die Abdeckung rastet in der Endposition ein.
• Um die Abdeckung wieder nach unten zu schwenken, drücken Sie die Drucktaste (7) erneut. Die Abdeckung kann dann nach unten geschwenkt werden.

Inbetriebnahme

Ein-/Ausschalten

(Abb. 11)

Einschalten:
Betätigen Sie den EIN/AUS-Schalter (5).

Dauerbetrieb:
Arretieren Sie den Schalter (5) mit der Feststelltaste (4).

Ausschalten:
Drücken Sie den EIN/AUS-Schalter (5) kurz.

Die Maschine kann im Kurzzeit- oder Dauerbetrieb betrieben werden.

Einstellen der Bandgeschwindigkeit

(Abb. 12/Position 3)

Durch Drehen des Einstellknopfes (3) kann die Bandgeschwindigkeit ausgewählt werden.

Richtung PLUS: Bandgeschwindigkeit erhöhen

Richtung MINUS: Bandgeschwindigkeit verringern

Anwendungshinweise

Halten Sie das zu schleifende/schmirgelnde Werkstück niemals mit den Händen. Befestigen Sie das Werkstück auf einer stabilen Unterlage oder mit einem Schraubstock.

• Lassen Sie den Bandschleifer anlaufen, bevor Sie ihn auf das Werkstück aufsetzen.
• Schalten Sie den Bandschleifer nicht aus, solange das Schleif-/Schmirgelband noch Kontakt mit dem Werkstück hat.
• Halten Sie den Bandschleifer während des Gebrauchs immer mit beiden Händen.
• Schleifen Sie Holz immer in Faserrichtung.

Netzkabel ersetzen

Ist das Netzkabel dieses Gerätes beschädigt, muss es vom Hersteller oder dessen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten immer den Netzstecker.

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und das Motorgehäuse möglichst staub- und schmutzfrei. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, das Gerät sofort nach jedem Gebrauch zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines Stromschlags.

Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten nur von einem qualifizierten Elektriker überprüfen.

Die Kohlebürsten dürfen nur von einem qualifizierten Elektriker ersetzt werden.

Wartung

Im Inneren des Gerätes befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Ersatzteil- und Zubehörbestellung

Bitte geben Sie bei der Ersatzteilbestellung folgende Daten an:

• Gerätetyp
• Artikel-Nr. des Gerätes
• Ident-Nr. des Gerätes
• Ersatzteil-Nr. des benötigten Ersatzteils Aktuelle Preise und Informationen finden Sie unter www.isc-gmbh.info

Tipp! Für gute Ergebnisse empfehlen wir hochwertiges Zubehör von ! www.kwb.eu welcome@kwb.eu

Lagerung

Lagern Sie Gerät und Zubehör an einem dunklen und trockenen Ort über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Bewahren Sie das Elektrowerkzeug in seiner Originalverpackung auf.

Serviceinformationen

Wir haben kompetente Servicepartner in allen auf dem Garantiezertifikat genannten Ländern, deren Kontaktdaten ebenfalls auf dem Garantiezertifikat zu finden sind. Diese Partner helfen Ihnen bei allen Serviceanfragen wie Reparaturen, Ersatz- und Verschleißteilbestellungen oder dem Kauf von Verbrauchsmaterialien.

Bitte beachten Sie, dass die nachfolgenden Teile dieses Produkts einem normalen oder natürlichen Verschleiß unterliegen und die nachfolgenden Teile daher auch als Verbrauchsmaterial für den Gebrauch erforderlich sind.

* Nicht unbedingt im Lieferumfang enthalten!

Im Falle von Mängeln oder Fehlern melden Sie das Problem bitte im Internet unter www.isc-gmbh.info. Bitte stellen Sie sicher, dass Sie eine präzise Problembeschreibung liefern und in jedem Fall die folgenden Fragen beantworten:

• Hat das Gerät überhaupt funktioniert oder war es von Anfang an defekt?
• Haben Sie vor dem Ausfall etwas bemerkt (Symptom oder Defekt)?
• Welche Fehlfunktion hat das Gerät Ihrer Meinung nach (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

Um einen Garantieanspruch geltend zu machen, registrieren Sie das defekte Gerät bitte unter: www.isc-gmbh.info.
