Produktbeschreibung und Spezifikationen

Lesen Sie alle Sicherheits- und allgemeinen Hinweise. Die Nichtbeachtung der Sicherheits- und allgemeinen Hinweise kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Beachten Sie die Abbildungen am Anfang dieser Betriebsanleitung.

Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist zum Eindrehen und Lösen von Schrauben bestimmt.

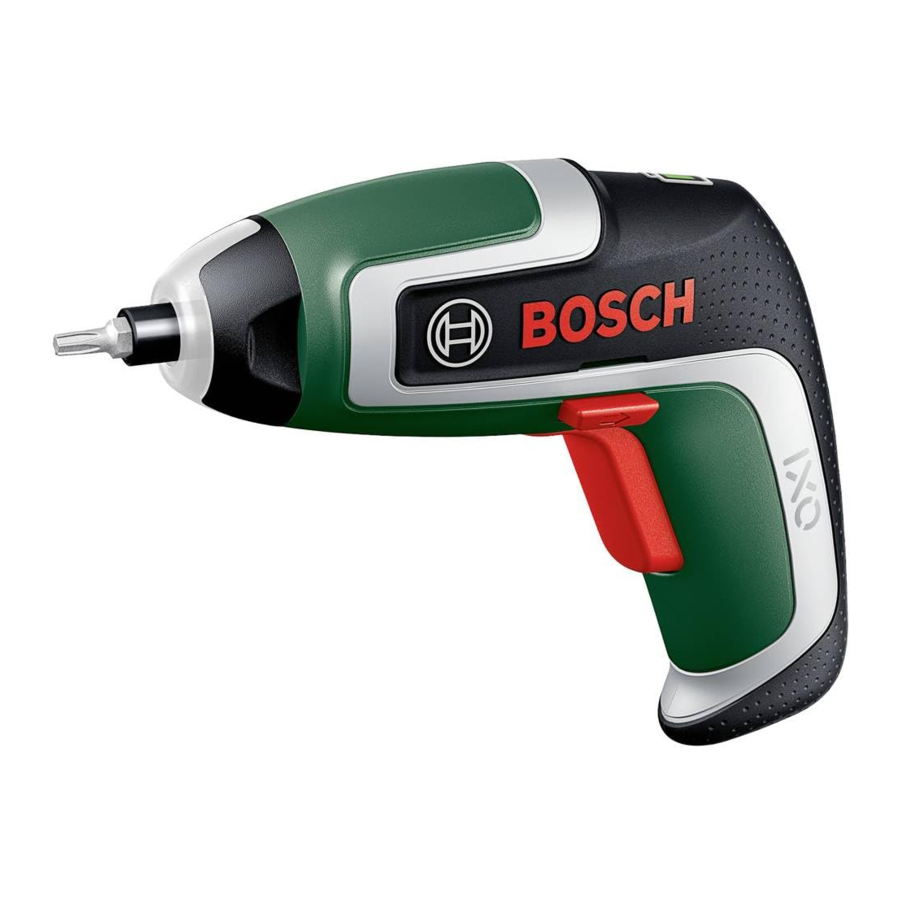

Produkteigenschaften

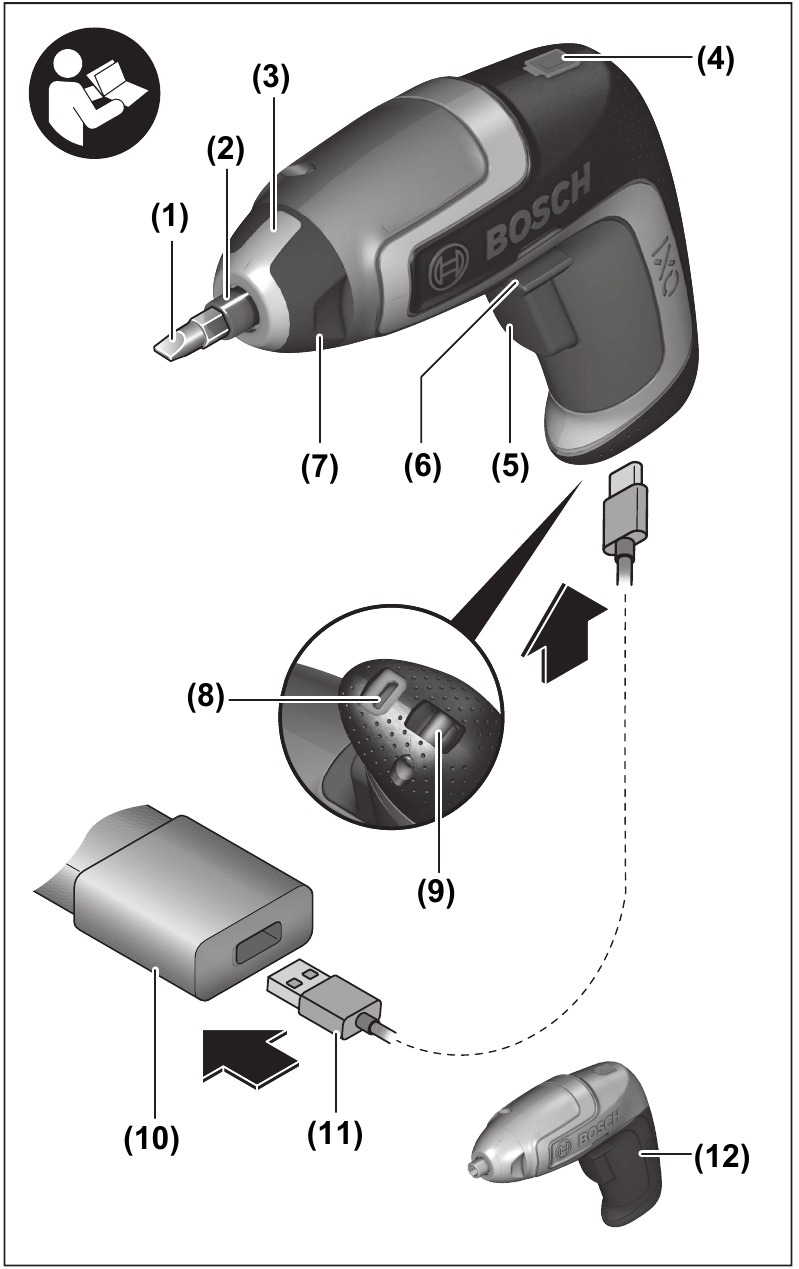

Die Nummerierung der Produkteigenschaften bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafikseite.

Schrauberbit^a)
Werkzeugaufnahme
Arbeitsleuchte
Akku-Ladezustandsanzeige
Ein-/Ausschalter
Drehrichtungsschalter
Abdeckkappe Arbeitsleuchte
Micro-USB-Anschluss
Öse zur Befestigung der Handschlaufe
Netzteil^a)
Ladekabel
Handgriff (isolierte Greiffläche)
Exzenteradapter^a)
Winkeladapter^a)
Drehmomentadapter^a)
Drehmoment-Voreinstellring^a)
Markierung Drehmomenteinstellung^a)
Bohrfutteradapter^a)
Universalschneideadapter^a)
Grillanzünderadapter^a)
Korkenzieheradapter^a)
Gewürzmühlenadapter^a)
Entriegelungsring^a)

^a)Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das komplette Zubehör finden Sie in unserem Zubehör-Programm.

Technische Daten

Akku-Schrauber		IXO
Artikelnummer		3 603 JE0 0..
Nennspannung	V=	3.6
Leerlaufdrehzahl	min -1	0–235
Max. Drehmoment hart/weich Schraubfall nach ISO 5393	Nm	5.5/3.0
Max. Schraubendurchmesser	mm	5
Gewicht	kg	0.34
Empfohlene Umgebungstemperatur beim Laden	°C	5 bis +40
Ladespannung	V	5
Max. Ladestrom	mA	1000
Zulässige Umgebungstemperatur bei Betrieb A)B) und bei Lagerung	°C	–20 bis +50
Akkupack		Li-ion
Kapazität	Ah	2.0
Energie	Wh	7.2
Anzahl Akkuzellen		1
Empfohlenes Netzteil
Artikelnummer (5 V; 1000 mA)		2 609 120 713 (EU) 2 609 120 718 (UK)
Max. Ladezeit	h	3
Schutzklasse		/II
Weitere technische Daten unter: www.bosch-do-it.com/ecodesign
Empfohlenes Ladekabel
Artikelnummer		1 607 000 CG9 1 607 000 DN8

Der Überhitzungsschutz schaltet das Elektrowerkzeug bei Temperaturen > +65°C ab.
Eingeschränkte Leistung bei Temperaturen < 0°C

Akkupack

Akku laden

Zum Laden ein empfohlenes USB-Netzteil oder ein Netzteil mit 5 V und mindestens 1,0 A verwenden. Beachten Sie die Betriebsanleitung des USB-Netzteils.
Empfohlenes Netzteil: Siehe Abschnitt „Technische Daten“.
Netzspannung beachten. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Netzteils übereinstimmen.

Hinweis: Der Lithium-Ionen-Akkupack wird teilgeladen gemäß internationaler Transportvorschriften ausgeliefert. Um die volle Akkukapazität zu gewährleisten, laden Sie den Akkupack vor dem ersten Einsatz Ihres Werkzeugs vollständig auf.

Verbinden Sie das Elektrowerkzeug mit einem USB-Kabel an das Netzteil.
Stecken Sie das Netzteil in eine Steckdose.

Der Ladevorgang beginnt. Die Akku-Ladezustandsanzeige leuchtet grün. Ist der Akku vollständig geladen, erlischt die Akku-Ladezustandsanzeige.
Wenn Sie das Elektrowerkzeug für längere Zeit nicht mehr verwenden, trennen Sie es vom Netzteil.
Das Elektrowerkzeug darf während des Ladevorgangs nicht verwendet werden. Während des Ladevorgangs wird der Handgriff des Elektrowerkzeugs warm. Dies ist normal.
Wenn Sie das Elektrowerkzeug für längere Zeit nicht mehr verwenden, trennen Sie das Ladegerät vom Netz.
Das Elektrowerkzeug kann während des Ladevorgangs nicht benutzt werden. Es ist kein Defekt, wenn es während des Ladevorgangs nicht funktioniert.

Schützen Sie das Ladegerät vor Nässe.

Akku-Ladezustandsanzeige
Akku-Ladezustandsanzeige im Betrieb
Leuchtet die Akku-Ladezustandsanzeige (4) rot auf, wenn der Ein-/Ausschalter (5) halb eingedrückt wird, beträgt die Restkapazität des Akkus weniger als 30 % und der Akku sollte geladen werden.

Montage

Stellen Sie vor allen Arbeiten am Elektrowerkzeug (z. B. Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung den Drehrichtungsschalter in die Mittelstellung. Es besteht Verletzungsgefahr durch unbeabsichtigtes Betätigen des Ein-/Ausschalters.

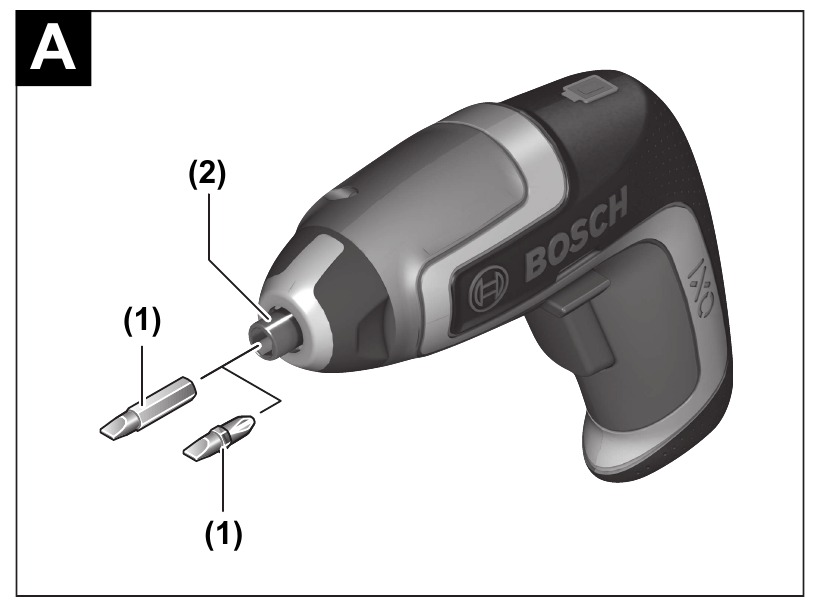

Werkzeugwechsel (siehe Bild A)
Stecken Sie den Schrauberbit (1) direkt in die Werkzeugaufnahme (2).

Exzenteradapter/Winkeladapter/Drehmomentadapter (siehe Bilder B–E)
Mit dem Exzenteradapter (13) können Sie Schrauben randnah eindrehen. Der Winkeladapter (14) ermöglicht das Eindrehen von Schrauben an schwer zugänglichen Stellen.
Mit dem Drehmoment-Voreinstellring (16) am Drehmomentadapter (15) kann das gewünschte Drehmoment in 10 Stufen vorgewählt werden. Bei richtiger Einstellung wird das Einsatzwerkzeug gestoppt, wenn die Schraube bündig in das Material eingedreht ist oder das eingestellte Drehmoment erreicht ist.

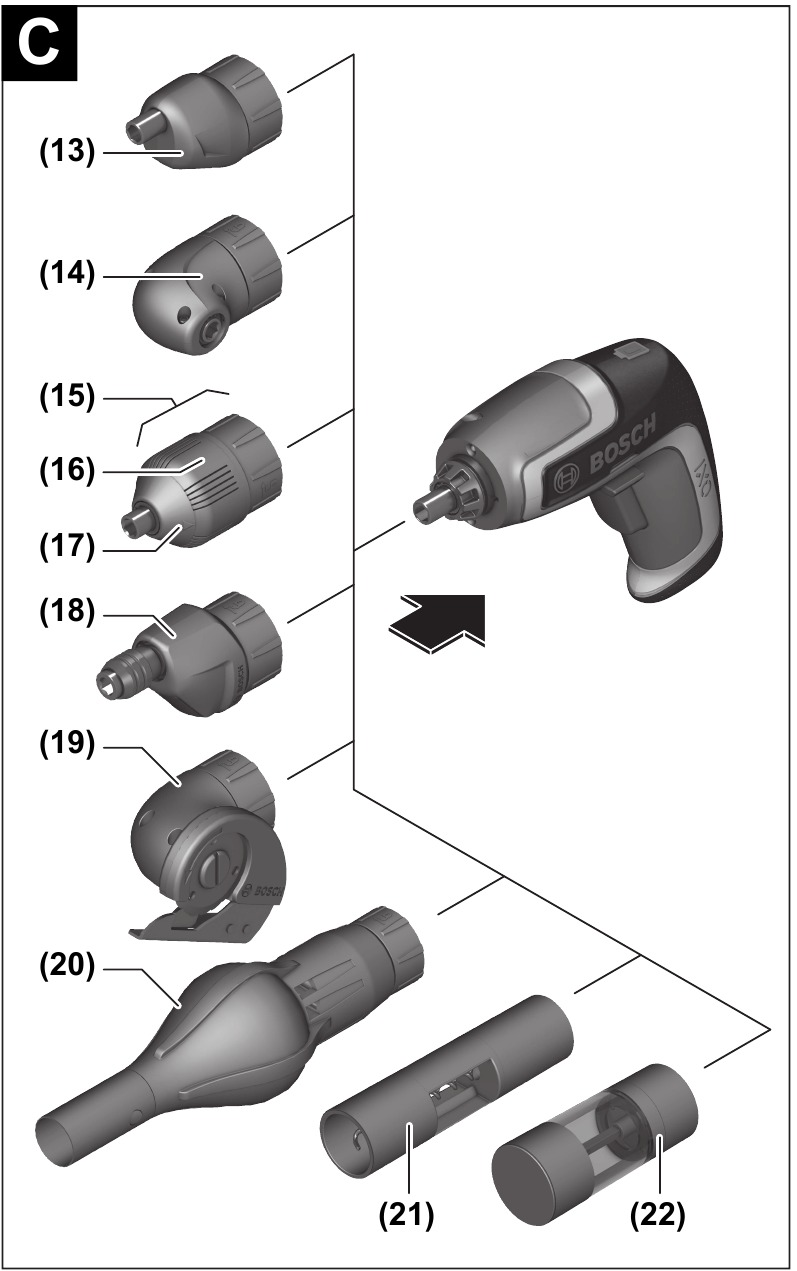

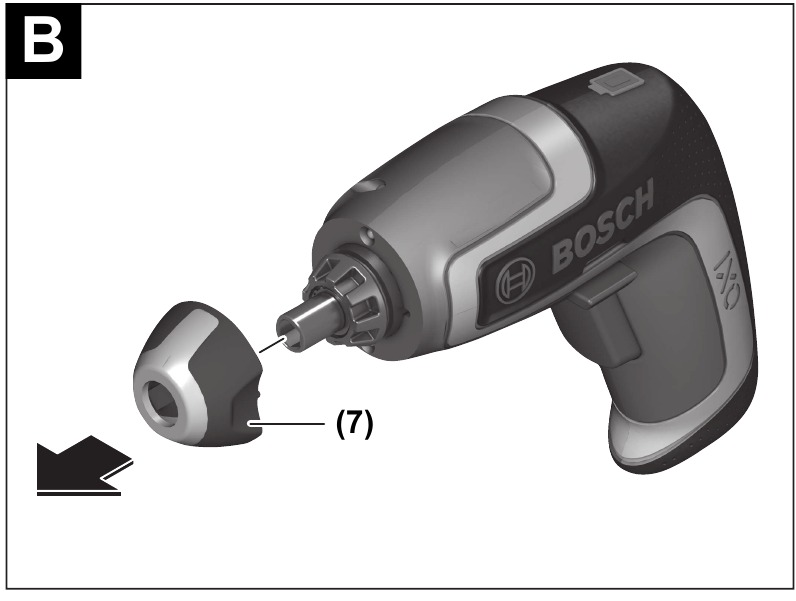

Montage (siehe Bilder B–C)
Zum Anbringen der Adapter ziehen Sie die Abdeckkappe Arbeitsleuchte (7) nach vorne ab. Anschließend können die Adapter aufgesteckt werden. Es ist möglich, einen Adapter um 45° versetzt aufzustecken.

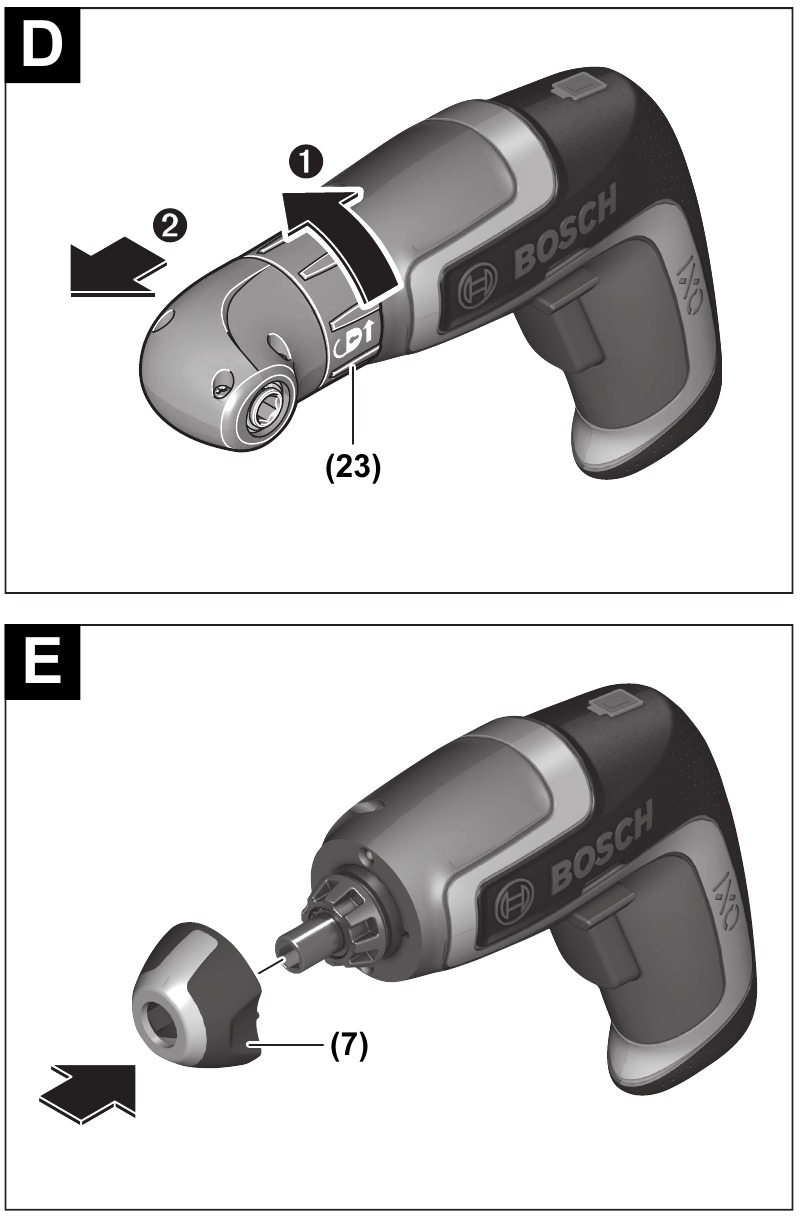

Demontage (siehe Bilder D–E)
Zum Abnehmen eines Adapters drehen Sie den Entriegelungsring (23) in Drehrichtung und ziehen den Adapter nach vorne ab. Stecken Sie danach die Abdeckkappe Arbeitsleuchte (7) wieder auf.

Inbetriebnahme

Inbetriebnahme
Drehrichtung einstellen
Mit dem Drehrichtungsschalter (6) stellen Sie die Drehrichtung des Elektrowerkzeugs ein. Dies ist jedoch nicht möglich, solange der Ein-/Ausschalter (5) gedrückt wird.
Rechtslauf: Zum Eindrehen von Schrauben drücken Sie den Drehrichtungsschalter (6) ganz nach links.
Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben drücken Sie den Drehrichtungsschalter (6) ganz nach rechts.

Ein-/Ausschalten
Zum Einschalten des Elektrowerkzeugs den Ein-/Ausschalter (5) drücken und halten.
Die Arbeitsleuchte (3) leuchtet bei leichtem oder vollem Drücken des Ein-/Ausschalters (5) und ermöglicht die Ausleuchtung des Arbeitsbereichs bei schlechten Lichtverhältnissen.
Zum Ausschalten des Elektrowerkzeugs den Ein-/Ausschalter (5) loslassen.

Vollautomatische Spindelarretierung (Auto-Lock)
Die Bohrspindel und somit die Werkzeugaufnahme werden arretiert, wenn der Ein-/Ausschalter (5) nicht gedrückt ist.
Damit können Schrauben auch bei entladenem Akku eingedreht werden und das Elektrowerkzeug als Schraubendreher verwendet werden.

Ist die Bohrspindel blockiert, den Ein-/Ausschalter (5) nicht länger als 15 Sekunden drücken. Andernfalls kann das Elektrowerkzeug beschädigt werden.

Praxishinweise

Setzen Sie das Elektrowerkzeug erst im ausgeschalteten Zustand an der Schraube/Mutter an. Sich drehende Einsatzwerkzeuge können abrutschen.

Wartung und Service

Wartung und Reinigung

Um einen sicheren und effizienten Betrieb zu gewährleisten, halten Sie das Elektrowerkzeug und die Lüftungsschlitze stets sauber.

Sollte der Akku nicht mehr funktionieren, wenden Sie sich bitte an einen autorisierten Kundendienstmitarbeiter für Bosch Elektrowerkzeuge.
Um Sicherheitsgefahren zu vermeiden, muss ein eventuell notwendiger Austausch der Netzanschlussleitung durch Bosch oder durch ein autorisiertes Kundendienstzentrum für die Reparatur von Bosch Elektrowerkzeugen erfolgen.

Kundendienst und Anwendungsberatung
Unser Kundendienst beantwortet Ihre Fragen zu Wartung und Reparatur Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungsteam hilft Ihnen gerne bei allen Fragen zu unseren Produkten und deren Zubehör.
Bitte geben Sie bei allen Korrespondenzen und Ersatzteilbestellungen immer die 10-stellige Artikelnummer an, die auf dem Typenschild des Produkts angegeben ist.

Volksrepublik China
China Festland
Bosch Power Tool (China) Co. Ltd. Bosch Service Center
567, Bin Kang Road
Bin Kang District
Hangzhou, Zhejiang Province
China 310052
Tel.: (0571) 8887 5566 / 5588
Fax: (0571) 8887 6688 x 5566# / 5588#
E-Mail: bsc.hz@cn.bosch.com www.bosch-pt.com.cn
Weitere Serviceadressen finden Sie unter:
www.bosch-pt.com/serviceaddresses

Transport
Die enthaltenen Lithium-Ionen-Akkus unterliegen den Anforderungen der Gefahrgutgesetzgebung. Die Akkus sind für den Straßentransport durch den Benutzer ohne weitere Einschränkungen geeignet.
Beim Versand durch Dritte (z.B.: per Luftfracht oder Spedition) müssen besondere Anforderungen an Verpackung und Kennzeichnung beachtet werden. Für die Vorbereitung des zu versendenden Artikels ist die Konsultation eines Gefahrgutsachverständigen erforderlich.

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für zukünftige Referenz auf.
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder batteriebetriebenes (kabelloses) Elektrowerkzeug.

Sicherheit am Arbeitsplatz

Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche laden zu Unfällen ein.
Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Elektrische Sicherheit

Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker zusammen mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
Setzen Sie Elektrowerkzeuge nicht Regen oder nassen Bedingungen aus. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.
Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Elektrowerkzeugs vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert das Risiko eines elektrischen Schlags.
Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar ist, verwenden Sie eine durch einen Fehlerstrom-Schutzschalter (RCD) abgesicherte Stromversorgung. Die Verwendung eines RCD reduziert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und gehen Sie mit Bedacht vor, wenn Sie ein Elektrowerkzeug bedienen. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren persönlichen Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach den gegebenen Bedingungen eingesetzt, reduziert persönliche Verletzungen.
Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie das Gerät an die Stromquelle und/oder den Akkupack anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen, deren Schalter sich in der Ein-Position befindet, lädt zu Unfällen ein.
Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs befestigt bleibt, kann zu persönlichen Verletzungen führen.
Überschätzen Sie sich nicht. Halten Sie stets sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
Kleiden Sie sich richtig. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -sammelvorrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung der Staubabsaugung kann staubbedingte Gefahren reduzieren.
Lassen Sie sich durch die Vertrautheit, die Sie durch den häufigen Gebrauch von Werkzeugen gewonnen haben, nicht selbstzufrieden werden und ignorieren Sie die Werkzeugsicherheitsprinzipien nicht. Eine unvorsichtige Handlung kann innerhalb eines Bruchteils einer Sekunde schwere Verletzungen verursachen.

Verwendung und Pflege von Elektrowerkzeugen

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in der Leistungsklasse, für die es konzipiert wurde.
Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akkupack, falls abnehmbar, vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines unbeabsichtigten Starts des Elektrowerkzeugs.
Lagern Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern und lassen Sie keine Personen das Elektrowerkzeug bedienen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich.
Warten Sie Elektrowerkzeuge und Zubehör. Überprüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Bruch von Teilen und andere Zustände, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Lassen Sie ein beschädigtes Elektrowerkzeug vor Gebrauch reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten klemmen weniger und sind leichter zu kontrollieren.
Verwenden Sie das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. gemäß diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Zwecke kann zu einer gefährlichen Situation führen.
Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen erlauben keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

Verwendung und Pflege von Akku-Werkzeugen

Laden Sie Akkus nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp Brandgefahr verursachen.
Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkupacks. Die Verwendung anderer Akkupacks kann zu Verletzungs- und Brandgefahr führen.

Wenn der Akkupack nicht in Gebrauch ist, halten Sie ihn von anderen Metallgegenständen fern, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallobjekten, die eine Verbindung von einem Anschluss zum anderen herstellen können. Das Kurzschließen der Akkuklemmen kann Verbrennungen oder einen Brand verursachen.
Unter missbräuchlichen Bedingungen kann Flüssigkeit aus der Batterie austreten; vermeiden Sie Kontakt. Bei versehentlichem Kontakt mit Wasser spülen. Wenn Flüssigkeit in die Augen gelangt, zusätzlich ärztliche Hilfe suchen. Aus der Batterie austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.
Verwenden Sie keinen Akkupack oder kein Werkzeug, das beschädigt oder modifiziert ist. Beschädigte oder modifizierte Akkus können unvorhersehbares Verhalten zeigen, was zu Brand, Explosion oder Verletzungsgefahr führen kann.
Setzen Sie einen Akkupack oder ein Werkzeug keinem Feuer oder übermäßiger Temperatur aus. Die Einwirkung von Feuer oder Temperaturen über 130°C kann eine Explosion verursachen.
Befolgen Sie alle Ladeanweisungen und laden Sie den Akkupack oder das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Unsachgemäßes Laden oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und das Brandrisiko erhöhen.

Service

Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft nur mit identischen Ersatzteilen warten. Dies gewährleistet die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs.
Beschädigte Akkupacks niemals warten. Die Wartung von Akkupacks sollte nur vom Hersteller oder autorisierten Serviceanbietern durchgeführt werden.

Sicherheitshinweise für Schrauber

Halten Sie das Elektrowerkzeug an isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Befestigungselement versteckte Leitungen berühren könnte. Befestigungselemente, die eine „stromführende“ Leitung berühren, können freiliegende Metallteile des Elektrowerkzeugs „stromführend“ machen und dem Bediener einen elektrischen Schlag versetzen.
Verwenden Sie geeignete Detektoren, um versteckte Versorgungsleitungen zu orten, oder wenden Sie sich an das örtliche Versorgungsunternehmen, um Hilfe zu erhalten. Kontakt mit Elektrokabeln kann Brand und elektrischen Schlag verursachen. Die Beschädigung von Gasleitungen kann zu Explosionen führen. Das Zerbrechen von Wasserleitungen verursacht Sachschaden.
Halten Sie das Elektrowerkzeug fest. Beim Anziehen und Lösen von Schrauben sind Sie auf vorübergehend hohe Drehmomentreaktionen vorbereitet.
Stellen Sie vor jeglicher Arbeit am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie beim Transport und bei der Lagerung den Drehrichtungsschalter auf die Mittelstellung. Es besteht Verletzungsgefahr durch unbeabsichtigtes Betätigen des Ein-/Ausschalters.
Sichern Sie das Werkstück. Ein Werkstück, das mit Spannvorrichtungen oder in einem Schraubstock eingespannt ist, wird sicherer gehalten als von Hand.
Warten Sie immer, bis das Elektrowerkzeug vollständig zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann klemmen und dazu führen, dass Sie die Kontrolle über das Elektrowerkzeug verlieren.

Schützen Sie das Elektrowerkzeug vor Hitze, z. B. vor kontinuierlicher intensiver Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
