Bosch DDB181 Handbuch

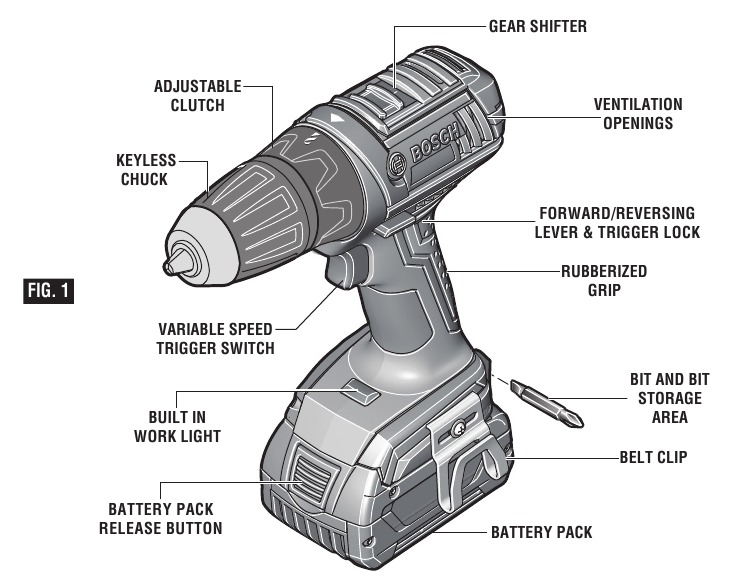

Funktionsbeschreibung und Technische Daten

Trennen Sie den Akkupack vom Werkzeug, bevor Sie Montagearbeiten, Einstellungen oder Zubehörwechsel vornehmen. Solche präventiven Sicherheitsmaßnahmen verringern das Risiko eines versehentlichen Starts des Werkzeugs.

Akku-Bohrschrauber

Akkupacks/Ladegeräte
Bitte beachten Sie das dem Werkzeug beiliegende Ladegerät-Handbuch.
HINWEIS: Für Werkzeugspezifikationen siehe Typenschild am Werkzeug.

Montage

Trennen Sie den Akkupack vom Werkzeug, bevor Sie Montagearbeiten, Einstellungen oder Zubehörwechsel vornehmen. Solche präventiven Sicherheitsmaßnahmen verringern das Risiko eines versehentlichen Starts des Werkzeugs.

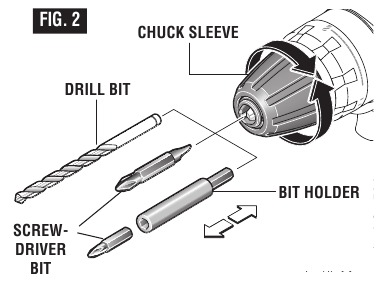

EINSETZEN VON BOHRERN/BITS
Bringen Sie den Umschaltregler in die mittlere "OFF" (AUS)-Position. Entfernen Sie den Akkupack und drehen Sie den Kupplungsring auf das Bohrer-Symbol " ". Drehen Sie die Bohrfutterhülse gegen den Uhrzeigersinn (vom Bohrfutterende aus gesehen) und öffnen Sie das Bohrfutter auf den ungefähren Bohrer-Durchmesser. Setzen Sie einen sauberen Bohrer/Bit bis zu den Spiralnuten bei kleinen Bits oder so weit wie möglich bei großen Bits ein. Schließen Sie das Bohrfutter, indem Sie die Bohrfutterhülse im Uhrzeigersinn drehen und von Hand fest anziehen (Abb. 2).

Verwenden Sie die Kraft der Bohrmaschine nicht, während Sie das Bohrfutter zum Lösen oder Festziehen des Bits festhalten. Reibungsverbrennungen oder Handverletzungen sind möglich, wenn Sie versuchen, das sich drehende Bohrfutter festzuhalten.

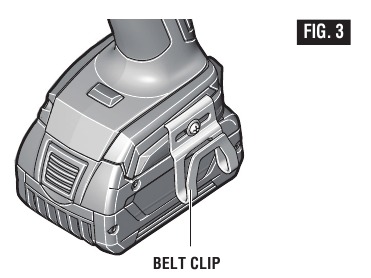

GÜRTELCLIP

Wenn das Werkzeug am Gürtel befestigt ist, positionieren Sie sich so, dass ein Verwickeln mit umgebenden Objekten vermieden wird. Unerwartetes Verwickeln könnte dazu führen, dass das Werkzeug herunterfällt und Verletzungen des Bedieners oder Umstehender verursacht.
Das Gürtelclip-Zubehör ermöglicht es Ihnen, Ihr Werkzeug bequem an Ihrem Gürtel zu befestigen. Diese Funktion ermöglicht es Ihnen, beide Hände frei zu haben, wenn Sie eine Leiter hinaufsteigen oder sich zu einem anderen Arbeitsbereich bewegen.
Der Gürtelclip kann auf beiden Seiten des Werkzeugs mit einer Befestigungsschraube angebracht werden. Stellen Sie immer sicher, dass Sie die Befestigungsschraube vor Gebrauch fest anziehen (Abb. 3).
Um den Clip zu verwenden, drehen Sie das Werkzeug um und befestigen Sie es an Ihrem Gürtel.

Bedienungsanleitung

DREHZAHLREGULIERTER ABZUGSCHALTER
Ihr Werkzeug ist mit einem drehzahlgeregelten Abzugschalter ausgestattet. Das Werkzeug kann durch Drücken oder Loslassen des Abzugs "ON" (Eingeschaltet) oder "OFF" (Ausgeschaltet) werden. Die Drehzahl kann durch den auf den Abzug ausgeübten Druck von der minimalen bis zur maximalen Nenndrehzahl eingestellt werden. Üben Sie mehr Druck aus, um die Geschwindigkeit zu erhöhen, und lassen Sie den Druck nach, um die Geschwindigkeit zu verringern (Abb. 1).

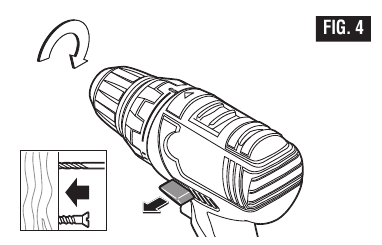

VORWÄRTS-/RÜCKWÄRTSHEBEL & ABZUGSSPERRE

Verriegeln Sie den Abzug nach dem Gebrauch des Werkzeugs in der "OFF" (AUS)-Position, um versehentliches Starten und Entladen zu verhindern.

Ihr Werkzeug ist mit einem Vorwärts-/Rückwärtshebel und einer Abzugssperre oberhalb des Abzugs ausgestattet (Abb. 4). Dieser Hebel dient zum Ändern der Drehrichtung des Bits und zum Verriegeln des Abzugs in der "OFF" (AUS)-Position. Für die Vorwärtsdrehung (wenn das Bohrfutter von Ihnen weg zeigt) bewegen Sie den Hebel ganz nach links (Abb. 4).

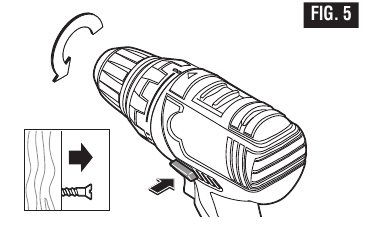

Für die Rückwärtsdrehung bewegen Sie den Hebel ganz nach rechts (Abb. 5). Um die Abzugssperre zu aktivieren, bewegen Sie den Hebel in die mittlere Aus-Position.

Ändern Sie die Drehrichtung erst, wenn das Werkzeug vollständig zum Stillstand gekommen ist. Das Schalten während der Drehung des Bohrfutters kann zu Schäden am Werkzeug führen.

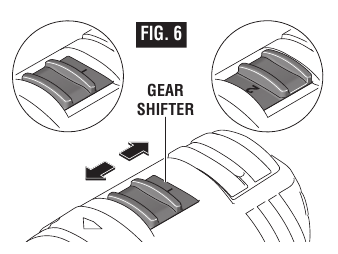

GANGWECHSEL
Ihr Werkzeug ist mit zwei separaten Gängen ausgestattet: einem niedrigen und einem hohen Gang. Der niedrige Gang bietet hohes Drehmoment und langsamere Bohrgeschwindigkeiten für schwere Arbeiten oder zum Eindrehen von Schrauben. Der hohe Gang bietet schnellere Geschwindigkeiten für leichtere Bohrarbeiten. Zum Ändern der Geschwindigkeiten schieben Sie den Schalter in die hohe oder niedrige Position (Abb. 6).
ACHTUNG: Wenn Ihr Werkzeug läuft, aber das Bohrfutter sich nicht dreht, überprüfen Sie, ob der Gangwahlschalter vollständig in die gewünschte Einstellung gedrückt ist.

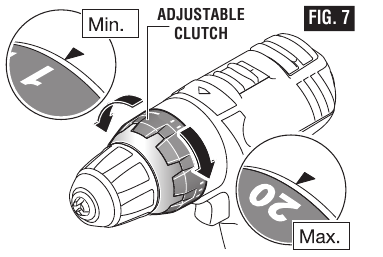

EINSTELLBARE KUPPLUNG
Ihr Werkzeug verfügt über 21 Kupplungseinstellungen. Das Ausgangsdrehmoment erhöht sich, wenn der Kupplungsring von 1 auf 20 gedreht wird. Die Bohrer-Position "" verriegelt die Kupplung, um Bohren und Schrauben bei schweren Arbeiten zu ermöglichen, und erlaubt auch einen schnellen und einfachen Wechsel der Bits im Schnellspannbohrfutter (Abb. 7).

BREMSE
Beim Loslassen des Abzugschalters wird die Bremse aktiviert, um das Bohrfutter schnell zu stoppen. Dies ist besonders nützlich beim wiederholten Eindrehen und Entfernen von Schrauben.

INTEGRIERTE ARBEITSLEUCHTE
Ihr Werkzeug ist außerdem mit einer Leuchte ausgestattet, die sich beim Aktivieren des Schalters automatisch einschaltet, um eine bessere Sicht beim Bohren/Schrauben zu gewährleisten (Abb. 1).

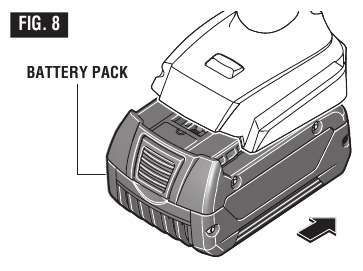

EINSETZEN UND ENTNEHMEN DES AKKUPACKS
Stellen Sie den Vorwärts-/Rückwärtshebel in die mittlere (Aus-Position). Schieben Sie den geladenen Akkupack in das Gehäuse, bis der Akkupack einrastet (Abb. 8). Ihr Werkzeug ist mit einer sekundären Arretierung ausgestattet, um zu verhindern, dass der Akkupack bei Lockerung durch Vibration vollständig aus dem Griff fällt.

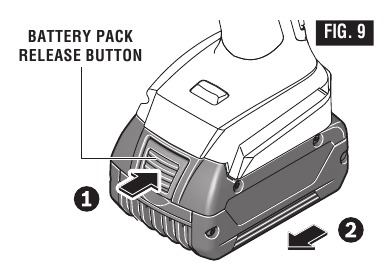

Um den Akkupack zu entfernen, drücken Sie den Akkupack-Entriegelungsknopf und schieben Sie den Akkupack nach vorne (Abb. 9). Drücken Sie den Akkupack-Entriegelungsknopf erneut und schieben Sie den Akkupack vollständig aus dem Werkzeuggehäuse (Abb. 9).

Bedienungstipps
Sie verlängern die Lebensdauer Ihrer Bits und erzielen sauberere Arbeitsergebnisse, wenn Sie den Bit immer zuerst in Kontakt mit dem Werkstück bringen, bevor Sie den Abzug betätigen. Halten Sie das Werkzeug während des Betriebs fest und üben Sie leichten, gleichmäßigen Druck aus. Zu viel Druck bei niedriger Geschwindigkeit lässt das Werkzeug blockieren. Zu wenig Druck verhindert, dass der Bit schneidet, und verursacht übermäßige Reibung durch Gleiten über die Oberfläche. Dies kann sowohl das Werkzeug als auch den Bit beschädigen.

BOHREN MIT VARIABLER DREHZAHL
Die abzugsgeregelte variable Drehzahlfunktion eliminiert die Notwendigkeit von Körnern in harten Materialien. Der variable Drehzahl-Abzug ermöglicht es Ihnen, die U/min langsam zu erhöhen. Durch die Verwendung einer langsamen Startgeschwindigkeit können Sie verhindern, dass der Bohrer "wandert". Sie können die Geschwindigkeit erhöhen, wenn der Bohrer "greift", indem Sie den Abzug drücken.

SCHRAUBEN MIT VARIABLER DREHZAHL
Bohrmaschinen mit variabler Drehzahl dienen auch als Elektroschrauber, indem ein Schraubendreher-Bit im Bohrmodus verwendet wird. Die Technik besteht darin, langsam zu beginnen und die Geschwindigkeit zu erhöhen, während die Schraube eingedreht wird. Ziehen Sie die Schraube fest an, indem Sie die Geschwindigkeit bis zum Stillstand reduzieren. Vor dem Eindrehen von Schrauben sollten Pilot- und Freistichlöcher gebohrt werden.

BEFESTIGEN MIT SCHRAUBEN

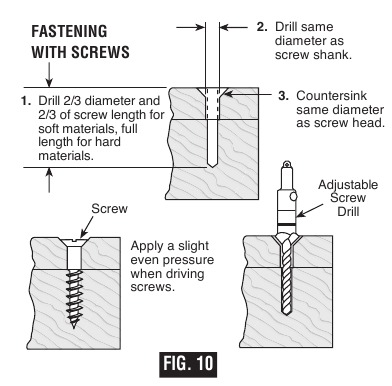

Dieses in (Abb. 10) gezeigte Verfahren ermöglicht es Ihnen, Materialien mit Ihrem Akku-Bohrschrauber zu befestigen, ohne das Material zu beschädigen, zu spalten oder zu trennen.
Zuerst die Werkstücke zusammenklemmen und das erste Loch mit 2/3 des Schraubendurchmessers bohren. Ist das Material weich, bohren Sie nur 2/3 der passenden Länge. Ist es hart, bohren Sie die gesamte Länge.
Zweitens die Werkstücke lösen und das zweite Loch mit dem gleichen Durchmesser wie der Schraubenschaft in das erste oder obere Holzstück bohren.
Drittens, wenn eine Senkkopfschraube verwendet wird, das Loch senken, um die Schraube bündig mit der Oberfläche abzuschließen. Danach beim Eindrehen der Schraube einfach gleichmäßigen Druck ausüben. Das Schraubenschaft-Freistichloch im ersten Stück ermöglicht es dem Schraubenkopf, die Werkstücke fest zusammenzuziehen.
Das einstellbare Schraubbohrer-Zubehör erledigt all diese Vorgänge schnell und einfach. Schraubbohrer sind für Schraubengrößen No. 6, 8, 10 und 12 erhältlich.

BOHRER
Überprüfen Sie Bohrer immer auf übermäßigen Verschleiß. Verwenden Sie nur scharfe und in gutem Zustand befindliche Bohrer.
SPIRALBOHRER: Erhältlich mit zylindrischen und reduzierten Schäften für Holz und leichte Metallbohrungen. Hochgeschwindigkeitsbohrer schneiden schneller und halten länger bei harten Materialien.
HARTMETALLBOHRER: Verwendet zum Bohren von Stein, Beton, Putz, Zement und anderen ungewöhnlich harten Nichtmetallen. Wenden Sie beim Einsatz von Hartmetallbohrern kontinuierlich hohen Vorschubdruck an.

HOLZ BOHREN
Stellen Sie sicher, dass das Werkstück fest eingespannt oder verankert ist. Üben Sie den Druck immer in einer geraden Linie mit dem Bohrer aus. Halten Sie ausreichend Druck aufrecht, damit der Bohrer "greift".
Beim Bohren von Löchern in Holz können Spiralbohrer verwendet werden. Spiralbohrer können überhitzen, wenn sie nicht häufig herausgezogen werden, um Späne aus den Nuten zu entfernen.
Verwenden Sie ein "back-up" (Unterlage)-Holzstück für Arbeiten, die zum Splittern neigen, wie z.B. dünne Materialien.
Sie bohren ein saubereres Loch, wenn Sie den Druck kurz bevor der Bohrer durch das Holz bricht, verringern. Vervollständigen Sie dann das Loch von der Rückseite.

METALL BOHREN
Es gibt zwei Regeln für das Bohren in harten Materialien. Erstens: Je härter das Material, desto mehr Druck müssen Sie auf das Werkzeug ausüben. Zweitens: Je härter das Material, desto langsamer die Geschwindigkeit. Hier sind ein paar Tipps zum Bohren in Metall. Schmieren Sie die Spitze des Bohrers gelegentlich mit Schneidöl, außer beim Bohren von Weichmetallen wie Aluminium, Kupfer oder Gusseisen. Wenn das zu bohrende Loch ziemlich groß ist, bohren Sie zuerst ein kleineres Loch und vergrößern Sie es dann auf die benötigte Größe; das ist auf lange Sicht oft schneller. Halten Sie ausreichend Druck aufrecht, um sicherzustellen, dass sich der Bohrer nicht nur im Loch dreht. Dies stumpft den Bohrer ab und verkürzt seine Lebensdauer erheblich.

SCHLEIFEN UND POLIEREN
Feines Schleifen und Polieren erfordert "touch" (Fingerspitzengefühl). Wählen Sie die effizienteste Geschwindigkeit.
Stellen Sie bei der Verwendung von Polierhauben immer sicher, dass der überschüssige Faden, der die Haube sichert, während des Betriebs gut in der Haube verstaut ist.

DRAHTBÜRSTEN
Arbeiten mit Bürsten erfordert hohe Geschwindigkeiten.

BÜRSTDRUCK

1. Denken Sie daran, die Spitzen einer Drahtbürste erledigen die Arbeit. Betreiben Sie die Bürste mit leichtestem Druck, sodass nur die Drahtspitzen mit dem Werkstück in Kontakt kommen.
2. Werden höhere Drücke verwendet, werden die Drähte überbeansprucht, was zu einer wischenden Bewegung führt; und wenn dies fortgesetzt wird, verkürzt sich die Lebensdauer der Bürste aufgrund von Drahtermüdung.
3. Führen Sie die Bürste so an das Werkstück, dass so viel wie möglich der Bürstenfläche vollständig mit dem Werkstück in Kontakt ist. Das Anwenden der Seite oder Kante der Bürste auf das Werkstück führt zu Drahtbruch und verkürzter Bürstenlebensdauer.

KORREKT: Drahtspitzen erledigen die Arbeit.

FALSCH: Übermäßiger Druck kann Drahtbruch verursachen.

EINDREHEN VON MUTTERN UND SCHRAUBEN
Die variable Drehzahlregelung muss beim Eindrehen von Muttern und Schrauben mit Steckschlüsseleinsätzen mit Vorsicht verwendet werden. Die Technik besteht darin, langsam zu beginnen und die Geschwindigkeit zu erhöhen, während die Mutter oder Schraube festgezogen wird. Ziehen Sie die Mutter oder Schraube fest an, indem Sie die Bohrmaschine bis zum Stillstand abbremsen. Wenn dieses Verfahren nicht befolgt wird, neigt das Werkzeug dazu, sich in Ihren Händen zu verdrehen oder zu verwinden, wenn die Mutter oder Schraube festsitzt.

Wartung

Wartung

KEINE VOM BENUTZER WARTBAREN TEILE IM INNEREN. Präventive Wartungsarbeiten, die von unbefugtem Personal durchgeführt werden, können zu einem falschen Einbau von internen Kabeln und Komponenten führen, was eine ernste Gefahr darstellen könnte. Wir empfehlen, alle Wartungsarbeiten am Werkzeug von einem Bosch-Werkskundendienst oder einer autorisierten Bosch-Servicestelle durchführen zu lassen. SERVICEPERSONAL: Trennen Sie das Werkzeug und/oder das Ladegerät vor der Wartung von der Stromquelle.

AKKUS
Achten Sie auf Akkupacks, die das Ende ihrer Lebensdauer erreichen. Wenn Sie eine verminderte Werkzeugleistung oder eine deutlich kürzere Laufzeit zwischen den Ladevorgängen feststellen, ist es Zeit, den Akkupack zu ersetzen. Andernfalls kann dies dazu führen, dass das Werkzeug nicht ordnungsgemäß funktioniert oder das Ladegerät beschädigt wird.

WERKZEUGSCHMIERUNG
Ihr Bosch Werkzeug wurde ordnungsgemäß geschmiert und ist betriebsbereit.

MOTOR
Der Motor in Ihrem Werkzeug wurde für viele Stunden zuverlässigen Betriebs entwickelt. Um die maximale Effizienz des Motors zu erhalten, empfehlen wir, ihn alle sechs Monate überprüfen zu lassen. Es sollte nur ein echter Bosch-Ersatzmotor verwendet werden, der speziell für Ihr Werkzeug entwickelt wurde.

Reinigung

Um Unfälle zu vermeiden, trennen Sie das Werkzeug und/oder das Ladegerät vor der Reinigung immer von der Stromversorgung. Das Werkzeug lässt sich am effektivsten mit komprimierter Trockenluft reinigen. Tragen Sie beim Reinigen von Werkzeugen mit Druckluft immer eine Schutzbrille.

Lüftungsöffnungen und Schalthebel müssen sauber und frei von Fremdkörpern gehalten werden. Versuchen Sie nicht, durch Einführen spitzer Gegenstände in die Öffnungen zu reinigen. Bestimmte Reinigungs- und Lösungsmittel beschädigen Kunststoffteile. Einige davon sind: Benzin, Tetrachlorkohlenstoff, chlorierte Reinigungsmittel, Ammoniak und Haushaltsreiniger, die Ammoniak enthalten.

Zubehör

(* = Standardausrüstung)
(** = optionales Zubehör)
* Schraubendreher-Bit * Tragekoffer

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN FÜR SPÄTERE BEZUGNAHME AUF.
Der Begriff "Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder akkubetriebenes (kabelloses) Elektrowerkzeug.

Sicherheit am Arbeitsplatz
Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche laden zu Unfällen ein.
Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, in denen sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Elektrische Sicherheit
Die Stecker von Elektrowerkzeugen müssen in die Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten (grounded) Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.
Setzen Sie Elektrowerkzeuge nicht Regen oder Nässe aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlags.
Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Abziehen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert das Risiko eines elektrischen Schlags. Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidlich ist, verwenden Sie eine über einen Fehlerstromschutzschalter (GFCI) geschützte Versorgung. Die Verwendung eines GFCI reduziert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit
Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und gehen Sie mit gesundem Menschenverstand vor, wenn Sie ein Elektrowerkzeug bedienen. Verwenden Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren persönlichen Verletzungen führen.
Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, unter geeigneten Bedingungen verwendet, reduziert persönliche Verletzungen.
Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie das Gerät an die Stromquelle und/oder den Akku anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen, bei denen der Schalter eingeschaltet ist, lädt zu Unfällen ein.
Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs verbleibt, kann zu persönlichen Verletzungen führen.
Überschätzen Sie sich nicht. Achten Sie stets auf sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
Kleiden Sie sich richtig. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
Wenn Vorrichtungen zum Anschluss von Staubabsaug- und Sammelanlagen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann staubbedingte Gefahren reduzieren.

Verwendung und Pflege von Elektrowerkzeugen
Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in der Geschwindigkeit, für die es konzipiert wurde.
Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker von der Stromquelle und/oder den Akku vom Elektrowerkzeug ab, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines versehentlichen Starts des Elektrowerkzeugs.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich.
Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Bruch von Teilen und andere Zustände, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Lassen Sie ein beschädigtes Elektrowerkzeug vor Gebrauch reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten neigen weniger zum Verklemmen und sind leichter zu kontrollieren.
Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw. gemäß diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu einer gefährlichen Situation führen.
Verwendung und Pflege von Akkugeräten Laden Sie nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für eine Art von Akku geeignet ist, kann bei Verwendung mit einem anderen Akku Brandgefahr verursachen.
Verwenden Sie Elektrowerkzeuge nur mit speziell dafür vorgesehenen Akkus. Die Verwendung anderer Akkus kann zu Verletzungen und Brandgefahr führen.
Wenn der Akku nicht verwendet wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einem Anschluss zum anderen herstellen können. Das Kurzschließen der Akkukontakte kann zu Verbrennungen oder einem Brand führen.
Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt. Wenn es versehentlich zu Kontakt kommt, spülen Sie mit Wasser. Wenn Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich medizinische Hilfe auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.

Wartung
Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten Fachmann warten, der nur identische Ersatzteile verwendet. Dies gewährleistet, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitsregeln für Akku-Bohrschrauber

Verwenden Sie Zusatzgriffe, falls mit dem Werkzeug geliefert. Kontrollverlust kann zu persönlichen Verletzungen führen.
Halten Sie das Elektrowerkzeug an isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug versteckte Leitungen berühren könnte. Der Kontakt des Schneidwerkzeugs mit einer "spannungsführenden" Leitung kann freiliegende Metallteile des Elektrowerkzeugs "spannungsführend" machen und dem Bediener einen elektrischen Schlag versetzen. Verwenden Sie Zwingen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu sichern und zu stützen. Das Halten des Werkstücks mit der Hand oder gegen den Körper macht es instabil und kann zum Kontrollverlust führen.
Bohren, befestigen oder brechen Sie nicht in bestehende Wände oder andere verdeckte Bereiche, in denen elektrische Leitungen vorhanden sein könnten. Wenn diese Situation unvermeidlich ist, trennen Sie alle Sicherungen oder Leistungsschalter, die diese Arbeitsstelle versorgen.
Halten Sie das Werkzeug immer mit beiden Händen. Wenn der Bohrer klemmt, haben Sie mit zwei Händen maximale Kontrolle über die Drehmomentreaktion oder den Rückschlag.
Tragen Sie bei der Verwendung dieses Werkzeugs immer eine Schutzbrille oder einen Augenschutz. Verwenden Sie eine Staubmaske oder ein Atemschutzgerät für Anwendungen, die Staub erzeugen.
Sichern Sie das zu bohrende Material. Halten Sie es niemals in der Hand oder über den Beinen. Eine instabile Unterstützung kann dazu führen, dass der Bohrer klemmt, was zum Kontrollverlust und zu Verletzungen führen kann.
Trennen Sie den Akku vom Werkzeug oder stellen Sie den Schalter in die gesperrte oder Aus-Position, bevor Sie Montagearbeiten, Einstellungen oder Zubehörwechsel vornehmen. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines versehentlichen Starts des Werkzeugs.
Positionieren Sie sich so, dass Sie nicht zwischen dem Werkzeug oder dem Seitenhandgriff und Wänden oder Pfosten eingeklemmt werden. Sollte der Bohrer im Werkstück blockieren oder klemmen, könnte das Reaktionsdrehmoment des Werkzeugs Ihre Hand oder Ihr Bein quetschen.
Wenn der Bohrer im Werkstück stecken bleibt, lassen Sie den Auslöser sofort los, ändern Sie die Drehrichtung und drücken Sie den Auslöser langsam, um den Bohrer herauszuziehen. Seien Sie auf ein starkes Reaktionsdrehmoment gefasst. Der Bohrkörper neigt dazu, sich in die entgegengesetzte Richtung der Bohrerrotation zu verdrehen.
Fassen Sie das Werkzeug nicht an und halten Sie Ihre Hände nicht zu nahe an das sich drehende Bohrfutter oder den Bohrer. Ihre Hand könnte verletzt werden.
Beim Einsetzen eines Bohrers führen Sie den Bohrschaft vollständig in das Bohrfutter ein. Wenn der Bohrer nicht tief genug eingesetzt wird, verringert sich der Halt des Bohrfutters am Bohrer, und der Kontrollverlust nimmt zu. Nach dem Einsetzen des Bohrers ziehen Sie am Bohrer, um sicherzustellen, dass er arretiert ist.
Verwenden Sie keine stumpfen oder beschädigten Bohrer und Zubehörteile. Stumpfe oder beschädigte Bohrer neigen eher dazu, im Werkstück zu verklemmen.
Vermeiden Sie beim Entfernen des Bohrers aus dem Werkzeug Hautkontakt und verwenden Sie beim Greifen des Bohrers oder Zubehörs geeignete Schutzhandschuhe. Zubehörteile können nach längerem Gebrauch heiß sein.
Vergewissern Sie sich, dass Schlüssel und Einstellschlüssel vom Bohrer entfernt wurden, bevor Sie das Werkzeug "ON" (EIN)schalten. Schlüssel oder Schraubenschlüssel können mit hoher Geschwindigkeit wegfliegen und Sie oder Umstehende treffen. Führen Sie den Bohrer nicht, während Sie ihn an Ihrer Seite tragen. Ein sich drehender Bohrer könnte sich in der Kleidung verfangen und zu Verletzungen führen.

Zusätzliche Sicherheitshinweise

Fehlerstromschutzschalter (GFCI) und persönliche Schutzausrüstungen wie Gummihandschuhe und Schuhwerk für Elektriker erhöhen Ihre persönliche Sicherheit zusätzlich.
Verwenden Sie AC-Geräte nicht mit einem DC Netzteil. Obwohl das Werkzeug zu funktionieren scheint, können die elektrischen Komponenten des für AC ausgelegten Werkzeugs ausfallen und eine Gefahr für den Bediener darstellen.
Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Hände können das Elektrowerkzeug nicht sicher kontrollieren.
Erstellen Sie einen regelmäßigen Wartungsplan für Ihr Werkzeug. Seien Sie beim Reinigen eines Werkzeugs vorsichtig, um keine Teile des Werkzeugs zu zerlegen, da interne Kabel verrutschen oder eingeklemmt werden können oder Rückstellfedern von Schutzvorrichtungen falsch montiert sein könnten. Bestimmte Reinigungsmittel wie Benzin, Tetrachlorkohlenstoff, Ammoniak usw. können Kunststoffteile beschädigen.
Stellen Sie sicher, dass der Schalter in der Aus-Position ist, bevor Sie den Akku einlegen. Das Einlegen des Akkus in Elektrowerkzeuge, bei denen der Schalter eingeschaltet ist, lädt zu Unfällen ein.

Einige Stäube, die beim Schleifen, Sägen, Trennen, Bohren und anderen Bauarbeiten entstehen, enthalten Chemikalien, die bekanntermaßen Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können. Einige Beispiele dieser Chemikalien sind:

• Blei aus bleihaltigen Farben,
• Kristalline Kieselsäure aus Ziegeln und Zement und anderen Mauerwerksprodukten, und
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Expositionen variiert je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Exposition gegenüber diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und mit zugelassener Sicherheitsausrüstung, wie z. B. Staubmasken, die speziell zum Herausfiltern mikroskopisch kleiner Partikel entwickelt wurden.

Symbole

Einige der folgenden Symbole können auf Ihrem Werkzeug verwendet werden. Bitte studieren Sie diese und lernen Sie ihre Bedeutung. Die richtige Interpretation dieser Symbole ermöglicht es Ihnen, das Werkzeug besser und sicherer zu bedienen.

Symbol	Name	Bezeichnung/Erklärung
V	Volt	Spannung (Potenzial)
A	Ampere	Strom
Hz	Hertz	Frequenz (Zyklen pro Sekunde)
W	Watt	Leistung
kg	Kilogramm	Gewicht
min	Minuten	Zeit
s	Sekunden	Zeit
	Durchmesser	Größe von Bohrspitzen, Schleifscheiben usw.
n0	Leerlaufdrehzahl	Drehzahl, im Leerlauf
n	Nenndrehzahl	Maximal erreichbare Drehzahl
.../min	Umdrehungen oder Hübe pro Minute	Umdrehungen, Hübe, Oberflächengeschwindigkeit, Umläufe usw. pro Minute
0	Aus-Stellung	Nullgeschwindigkeit, Nulldrehmoment...
1, 2, 3, ... I, II, III,	Wähl-Einstellungen	Geschwindigkeits-, Drehmoment- oder Positionseinstellungen. Eine höhere Zahl bedeutet eine höhere Geschwindigkeit
	Stufenloser Wähler mit Aus-Stellung	Die Geschwindigkeit nimmt ab der 0-Stellung zu
	Pfeil	Aktion in Pfeilrichtung
	Wechselstrom	Art oder Merkmal des Stroms
	Gleichstrom	Art oder Merkmal des Stroms
	Wechsel- oder Gleichstrom	Art oder Merkmal des Stroms
	Schutzklasse II Konstruktion	Kennzeichnet Werkzeuge mit doppelter Isolierung.
	Erdungsklemme	Erdungsklemme
	Warnsymbol	Weist den Benutzer auf Warnmeldungen hin
	Li-Ion RBRC-Siegel	Kennzeichnet das Li-Ion-Batterie-Recyclingprogramm
	Ni-Cad RBRC-Siegel	Kennzeichnet das Ni-Cad-Batterie-Recyclingprogramm
	Symbol „Handbuch lesen“	Weist den Benutzer darauf hin, das Handbuch zu lesen
	Symbol „Augenschutz tragen“	Weist den Benutzer darauf hin, Augenschutz zu tragen

Einige der folgenden Symbole können auf Ihrem Werkzeug verwendet werden. Bitte studieren Sie diese und lernen Sie ihre Bedeutung. Die richtige Interpretation dieser Symbole ermöglicht es Ihnen, das Werkzeug besser und sicherer zu bedienen.

	Dieses Symbol kennzeichnet, dass dieses Werkzeug von Underwriters Laboratories gelistet ist.
	Dieses Symbol kennzeichnet, dass diese Komponente von Underwriters Laboratories anerkannt ist.
	Dieses Symbol kennzeichnet, dass dieses Werkzeug von Underwriters Laboratories gemäß den US-amerikanischen und kanadischen Normen gelistet ist.
	Dieses Symbol kennzeichnet, dass dieses Werkzeug von der Canadian Standards Association gelistet ist.
	Dieses Symbol kennzeichnet, dass dieses Werkzeug von der Canadian Standards Association gemäß den US-amerikanischen und kanadischen Normen gelistet ist.
	Dieses Symbol kennzeichnet, dass dieses Werkzeug von Intertek Testing Services gemäß den US-amerikanischen und kanadischen Normen gelistet ist.
	Dieses Symbol kennzeichnet, dass dieses Werkzeug den NOM Mexican Standards entspricht.
