Asus ROG Strix G15CE Handbuch

ASUS Desktop ROG Strix G15CE Übersicht

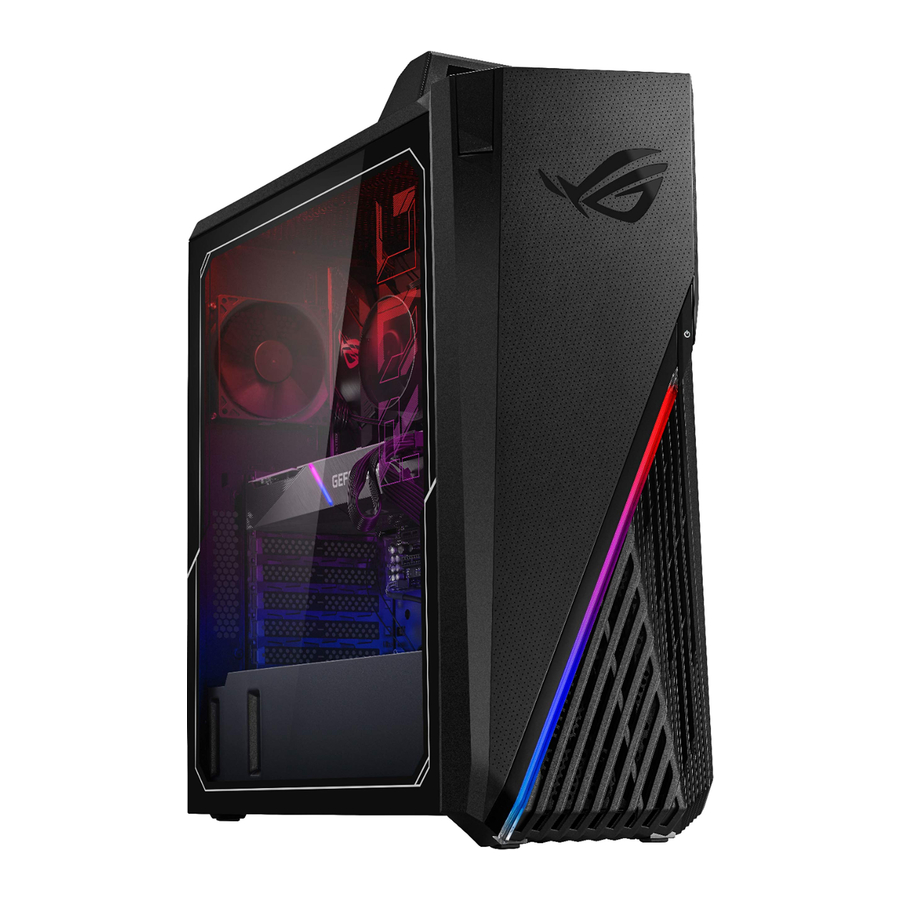

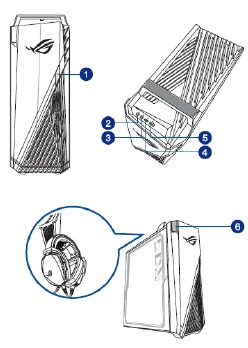

Vorder- und Oberansicht

1. Netzschalter
2. Kopfhöreranschluss
3. Mikrofonanschluss
4. USB 3.2 Gen 1 Typ-C® Anschluss
5. USB 3.2 Gen 1 Anschluss
6. Headset-Halterung

Rückseitenansicht

1. DisplayPort
2. HDMI™ Anschluss.
3. USB-Anschluss mit BIOS FlashBack™
4. BIOS FlashBack™ Taste
5. USB 2.0 Anschlüsse
6. USB 3.2 Gen 2 Anschlüsse
7. USB 3.2 Gen 2x2 Typ-C® Anschluss
8. Audio USB Typ-C® Anschluss
9. Anschluss für hinteren Lautsprecher (Schwarz)
10. Center-/Subwoofer-Anschluss (Orange)
11. Mikrofonanschluss (Pink)
12. Line-In-Anschluss (Lindgrün)
13. Line-Out-Anschluss (Hellblau)
14. Netzanschluss
15. Erweiterungssteckplatzblenden
16. ASUS Graphics Cards (Grafikkarten) (Nur bei ausgewählten Modellen)
17. Intel Wi-Fi 6 Anschlüsse
18. LAN (RJ-45) Anschluss
19. Lüftungsschlitze

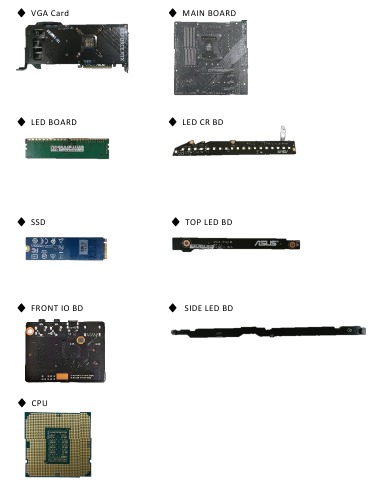

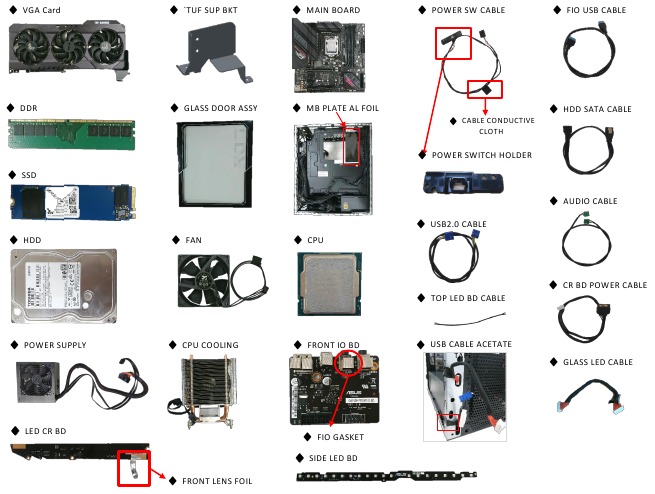

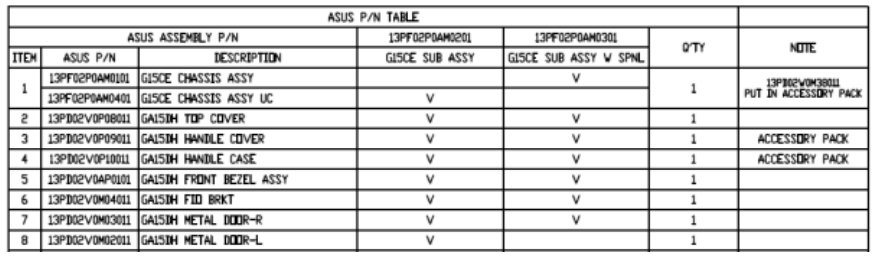

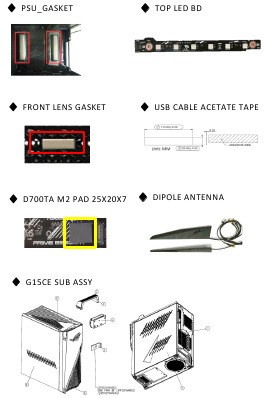

Komponenten (Oberansicht)

Komponenten (Unteransicht)

Geeignete Werkzeuge

Bitte bereiten Sie die geeigneten Werkzeuge für die Demontage/Montage des ROG Strix (G15CE) Desktops vor und wählen Sie diese aus.

• Schraubendreher
  Bitte wählen Sie je nach Schraubenspezifikation den passenden Schraubendreher und Kopf.

• Kunststoffklinge

• Kunststoffpinzette
  Verwenden Sie eine Pinzette, um Kabel zu entfernen/einzusetzen/zu ordnen.

• Fühlerlehre
  Fühlerlehre Spezifikation 0,05 mm-1,5 mm. Verwenden Sie sie, um den Spalt zu messen.

• Magnettafel
  Es wird empfohlen, lokal eine Magnettafel zum Platzieren der Schrauben zu kaufen, um ein Vermischen verschiedener Schraubentypen zu vermeiden und Montageschäden vorzubeugen.


• Alkohol 95%

• Wärmeleitpaste

• Kabelbinder (Lokal kaufen)

• Spitzzange

• Handschuh

• Staubfreies Tuch


SCHIEBETÜR

Demontagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter ziehen und die Batterie trennen.

Schrauben	Menge	Spez.	Drehmoment (kgf-cm)
	4	SCREW #6-32 L6*H2.3 (B)B-NI-ZN	8.0± 0.5

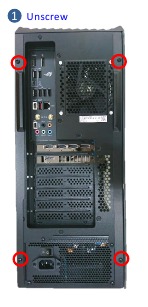

1. Schrauben entfernen *4Stk.

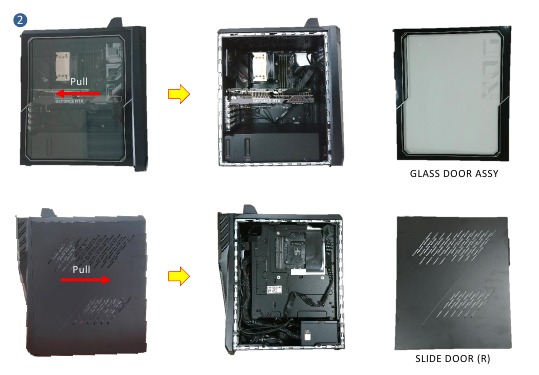

2. Die Seitenabdeckungen herausziehen *2Stk.


VGA-KARTE

Demontagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter ziehen und die Batterie trennen.

Schrauben	Menge	Spez.	Drehmoment(kgf-cm)
	2	SCREW #6-32*L6 (B)B-NI-ZN NY	4.0± 0.5
	2	SCREW M2.5*4L(4.5,1.8) (P) #1	4.0± 0.5
	2	SCREW M3*6L (5.5,2.15) (P) #2	4.0± 0.5

1. Kabel trennen (Gelbe Markierung).

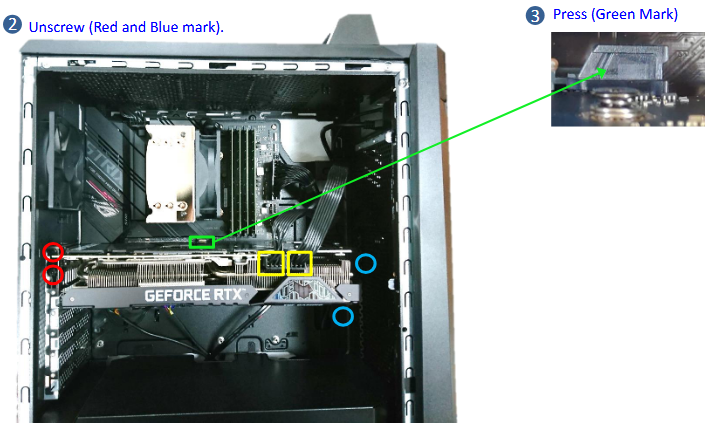

2. Schrauben entfernen *4Stk (Rote und blaue Markierung).
3. VGA-Karte drücken und entriegeln.
4. VGA-Karte herausnehmen.

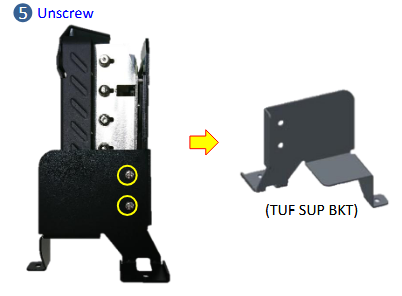

5. Schrauben entfernen *2Stk, und TUF SUP BKT nehmen


DDR- & SSD-KARTE

Demontagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter ziehen und die Batterie trennen.

Schrauben	Menge	Spez.	Drehmoment (kgf-cm)
	2	Retention Screw	2.0 ± 0.2

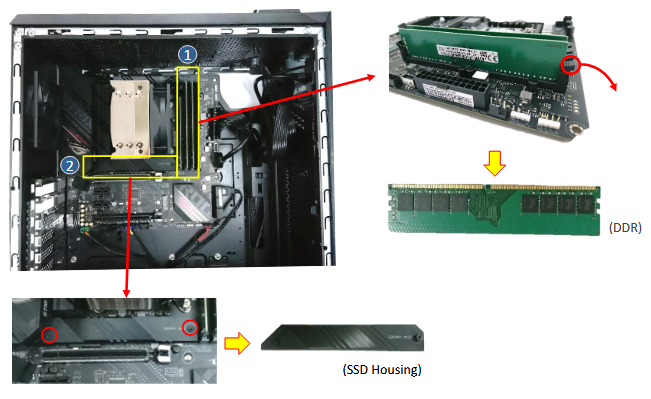

1. DDR entriegeln und dann entfernen *4Stk.
2. Schrauben entfernen *2Stk, und dann das SSD-Gehäuse herausnehmen.

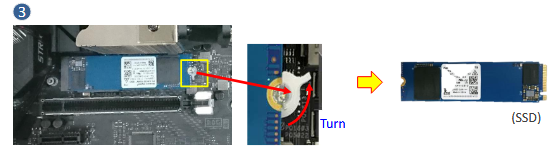

3. SSD entriegeln und entfernen *1Stk.


Montagehinweis
Bitte befolgen Sie die untenstehenden Kriterien zur Montage des DDR.

LÜFTER

Demontagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter ziehen und die Batterie trennen.

Schrauben	Menge	Spez.	Drehmoment (kgf-cm)
	4	M5*10L (F) W-NI (TP5)	8.0± 0.5

1. Leitfähiges Tuch lösen (Grüne Markierung)*1Stk und LÜFTER-Anschluss trennen (gelbe Markierung) *1Stk.

2. Entfernen Sie 4 Schrauben an der Außenseite des Eisengitters.

3. Lüfter herausnehmen *1 Stk.


HAUPTPLATINE mit CPU-KÜHLER & CPU

Demontagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter ziehen und die Batterie trennen.

Schrauben	Menge	Spez.	Drehmoment (kgf-cm)
	2	M3*4L (6.3,2.05) (P) #2	6.0± 0.5
	6	SCREW #6-32 L6*H2.3 (B) W-NI	8.0± 0.5
	4	Retention Screw	8.0± 0.5

1. Anschlüsse trennen (Gelbe Markierung) *7Stk.

2. Schrauben entfernen *8Stk (Rote und grüne Markierung).
3. Die Hauptplatine herausnehmen.

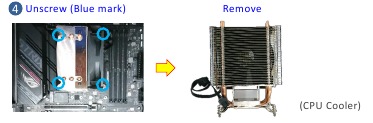

4. 4 Schrauben lösen und den CPU-Kühler entfernen.

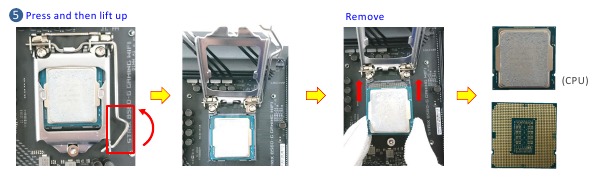

5. Die CPU entfernen.


CPU-KÜHLER Demontagehinweis
Wenn der CPU-KÜHLER schwer zu demontieren ist, bewegen Sie den KÜHLER bitte nach links und rechts, um ihn zu trennen.

Stiftseite nach unten auf der Prozessorverpackung, um die CPU zu schützen.

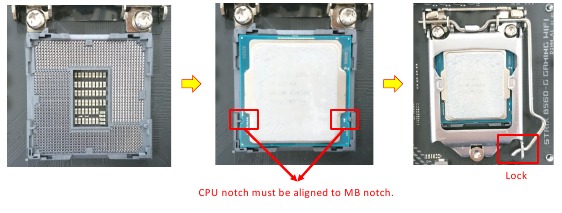

Montagehinweis
Bitte befolgen Sie die Anweisungen zur Montage der CPU.

Montagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter ziehen und die Batterie trennen.

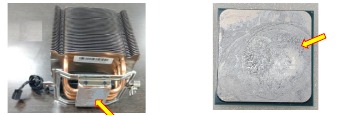

Bitte stellen Sie sicher, dass Wärmeleitmaterial auf dem CPU-Die neu aufgetragen wird, falls das Wärmemodul wieder zusammengebaut werden muss.

1. Verwenden Sie ein staubfreies Tuch mit 95%igem Alkohol, um die restliche Wärmeleitpaste auf dem CPU- und GPU-Die zu entfernen.

2. Bitte verwenden Sie ein Kunststoffwerkzeug (Plastikstab), um Wärmeleitpaste aufzunehmen und ca. 0,2~0,3 mm dick über die CPU zu streichen.


Achtung:

1. Bitte reinigen Sie das Kunststoffwerkzeug vor Gebrauch mit einem staubfreien Tuch und 95%igem Alkohol.
2. Bitte vor der Verwendung die Wärmeleitpaste gut vermischen (falls sich Öl und Fett getrennt haben).

FRONT BEZEL und LED BOARD

Demontagehinweis
Bitte ziehen Sie den Adapter heraus und trennen Sie die Batterie.

Schrauben	Anzahl	Spezifikation	Drehmoment (kgf-cm)
	2	M2.5*5L (4.6,1.7) (P) #1	3.0± 0.5
	3	M2.5*4.2L(7.3,2.3) (P)+W	4.0± 0.5

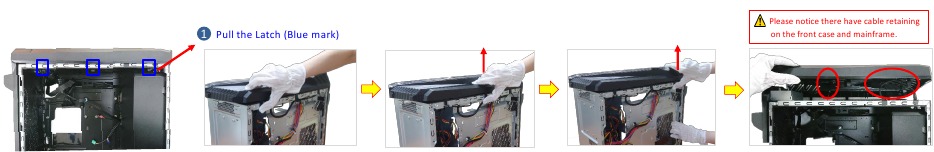

1. Ziehen Sie die Verriegelung leicht weg.

2. Trennen Sie die *3 Stecker des Kabels im Inneren.

3. Drehen Sie das vordere Gehäuse um und entfernen Sie *2 Schrauben.

4. Reißen Sie die FRONT LENS FOIL leicht ab (Gelbe Markierung).
5. Entfernen Sie *3 Schrauben, die sich auf der LED CR Platine befinden.

6. Nehmen Sie die LED CR BD *1 Stück heraus.


POWER SWITCH

Demontagehinweis
Bitte ziehen Sie das AC-NETZKABEL heraus.

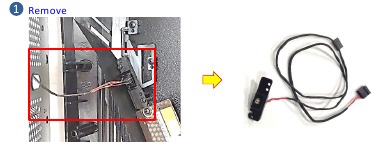

1. Entfernen Sie den POWER SWITCH HOLDER mit dem POWER SW CABLE vom vorderen Gehäuse.

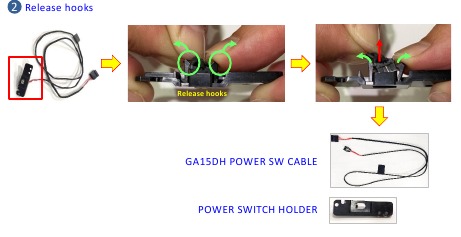

2. Lösen Sie die Haken (grüne Markierung) und nehmen Sie dann das POWER SW CABLE aus dem POWER SWITCH HOLDER.

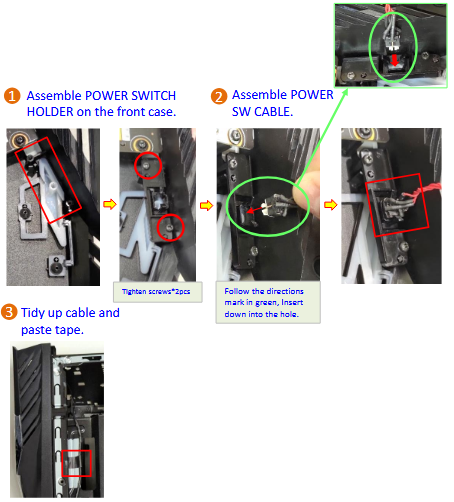

Montagehinweis
Bitte befolgen Sie die untenstehenden Schritte, um den POWER SWITCH HOLDER und das POWER SW CABLE zu montieren.


*Stellen Sie beim Einsetzen des Schalterkabels in die Halterung sicher, dass die Haken nicht gebrochen oder verformt sind.
*Drücken Sie nach Abschluss des Montagevorgangs den Netzschalter, um sicherzustellen, dass die Funktion des Netzschalters in Ordnung ist. (Ein Klickgefühl ist in Ordnung)

FRONT BEZEL ASSY

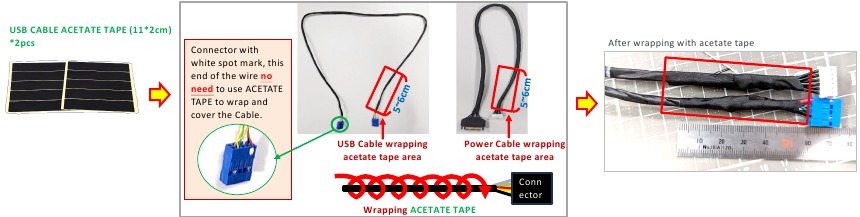

FRONT BEZEL Montagehinweis
HINWEIS! Bevor Sie die FRONT BEZEL ASSY montieren, lesen Sie bitte sorgfältig die folgenden Montageanweisungen.
Stellen Sie bei der Montage der LED-Platine, des USB-Kabels und des Netzkabels an der FRONT BEZEL ASSY sicher, dass das USB-Kabel und das Netzkabel nicht den PIN HEADER der LED-Platine berühren, da dies sonst einen Kurzschluss und Überhitzung verursachen kann. Bitte befolgen Sie die untenstehenden Schritte, um das Netzkabel, das USB-Kabel und die LED-Platine zu überprüfen und zu montieren.

1. Bitte verwenden Sie ACETATE TAPE , um ein Ende des POWER-Kabels und des USB-Kabels zu umwickeln.

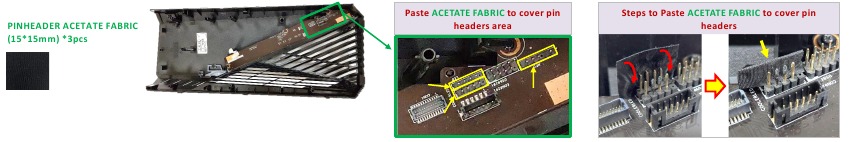

2. Kleben Sie PINHEADER ACETATE FABRIC *3 Stück , um einige der Pin-Header auf der LED-Steuerplatine abzudecken.

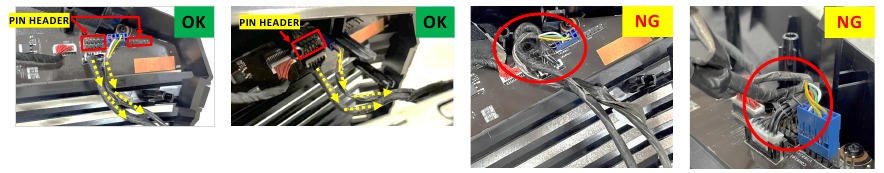

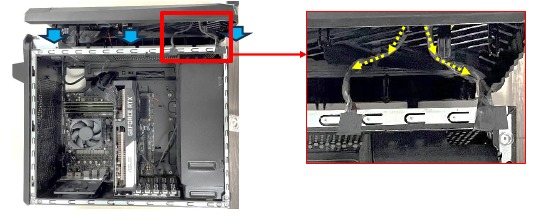

3. Nachdem Sie das POWER- und USB-Kabel an die LED-Platine angeschlossen haben, ordnen Sie bitte die Kabel in Richtung des gelben Pfeils und achten Sie darauf, den PIN HEADER (rot markiert) zu vermeiden.

4. Überprüfen Sie, dass die Kabelrichtung dem gelben Pfeil folgen muss, kleben Sie Klebeband zur Fixierung und montieren Sie dann die FRONT BEZEL ASSY wieder.


TOP COVER

Demontagehinweis
Bitte ziehen Sie den Adapter heraus und trennen Sie die Batterie.

Schrauben	Anzahl	Spezifikation	Drehmoment (kgf-cm)
	2	SCREW M2.5*6L (5.5,0.8) (K) #1//KL,MACHINE NY B-ZN	3.0± 0.5

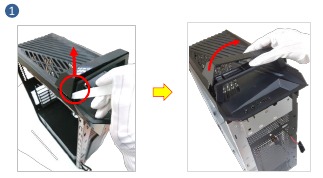

1. Verwenden Sie die Plastikklinge, um die Griffabdeckung zu entfernen.

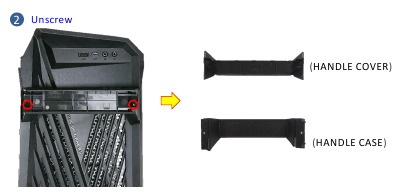

2. Entfernen Sie *2 Schrauben, die sich am Ende des Griffs befinden.

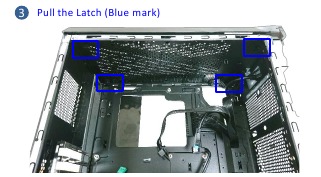

3. Ziehen Sie die Verriegelung leicht vom Randgehäuse weg, bis sie gelöst ist.

4. Nehmen Sie das obere Gehäuse heraus.


FRONT IO BOARD

Demontagehinweis
Bitte ziehen Sie den Adapter heraus und trennen Sie die Batterie.

Schrauben	Anzahl	Spezifikation	Drehmoment (kgf-cm)
	2	M2.5*4L (K) B-ZN NY #1	3.0± 0.3
	2	M3*4L (6.3,2.05) (P)	6.0± 0.5

1. Entfernen Sie *2 Schrauben.

2. Trennen Sie *2 Kabel.

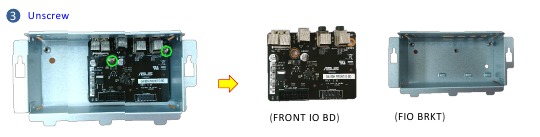

3. Entfernen Sie *2 Schrauben.

4. Trennen Sie FRONT IO BOARD und FIO Halterung.

Montagehinweis
Befolgen Sie bei der Montage des FIO USB-Kabels auf der FRONT IO BOARD die untenstehenden Schritte, um das USB CABLE ACETATE TAPE anzubringen.

1. Nehmen Sie das ACETATE TAPE, um es an der Mittellinie auszurichten und parallel zur IO BOARD anzubringen.

2. Wickeln Sie es parallel auf.

3. Vollständig anbringen, dann fertig.


HDD

Demontagehinweis
Bitte ziehen Sie den Adapter heraus und trennen Sie die Batterie.

Schrauben	Anzahl	Spezifikation	Drehmoment (kgf-cm)
	4	SCREW #6-32*6L(7.1,2.3) (B) #2	6.5± 0.5

1. Entfernen Sie *4 Schrauben.

2. Trennen Sie *2 Kabel.

3. Nehmen Sie die HDD heraus.


POWER SUPPLY

Demontagehinweis
Bitte ziehen Sie den Adapter heraus und trennen Sie die Batterie.

Schrauben	Anzahl	Spezifikation	Drehmoment (kgf-cm)
	4	SCREW #6-32*L6 (B)B-NI-ZN NY	8.0± 0.5

1. Trennen Sie *4 Kabel.

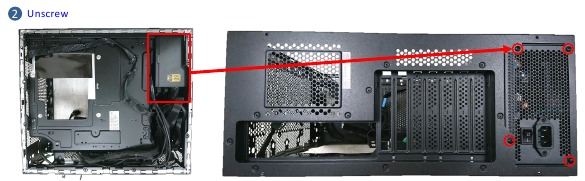

2. Entfernen Sie *4 Schrauben.

3. Nehmen Sie das POWER SUPPLY heraus.


LED BOARD

Demontagehinweis
Bitte ziehen Sie den Adapter heraus und trennen Sie die Batterie.

Schrauben	Anzahl	Spezifikation	Drehmoment (kgf-cm)
	3	SCREW M2.5*4L (K) B-ZN NY	2.5± 0.2
	2	SCREW M2.5*4L (K) B-ZN NY	2.5± 0.2

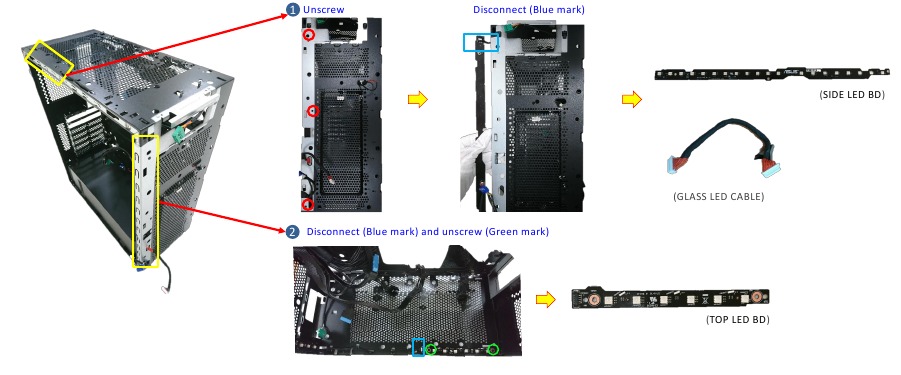

1. Entfernen Sie *3 Schrauben und trennen Sie dann *1 Kabel.
2. Entfernen Sie *2 Schrauben und trennen Sie dann *1 Kabel.

KABELMONTAGE

Montagehinweis
Bitte stellen Sie sicher, dass Sie den Adapter herausziehen und die Batterie trennen.

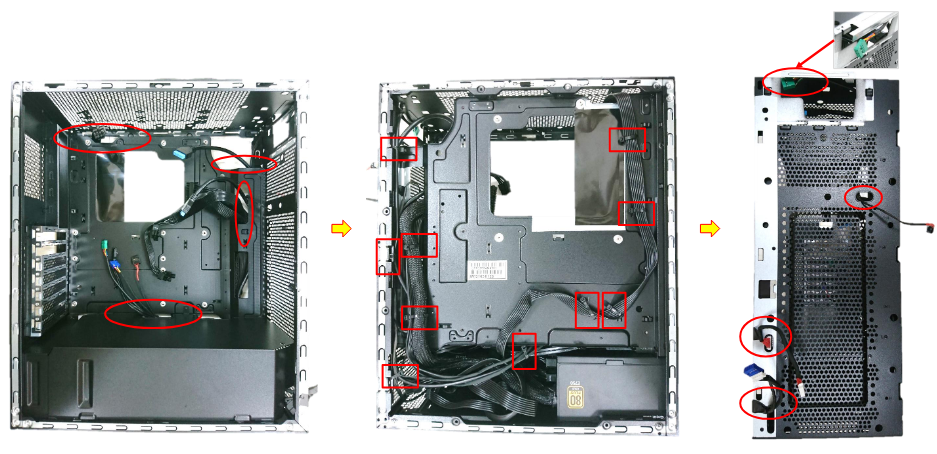

Ordnen Sie das Kabel des hinteren Mainframes wie abgebildet.

SERVICE UND SUPPORT
Besuchen Sie unsere mehrsprachige Website unter https://www.asus.com/support/

Sicherheitshinweise

• Bevor Sie Komponenten anfassen, verwenden Sie ein geerdetes Armband oder berühren Sie einen sicher geerdeten Gegenstand, um Schäden durch statische Elektrizität zu vermeiden.
• Halten Sie Flüssigkeiten oder Feuchtigkeit von Ihrem Notebook-PC fern, um Kurzschlüsse zu vermeiden.
• Entfernen Sie Ringe, Uhren und andere Metallgegenstände von Ihren Händen.
• Halten Sie Komponenten an den Rändern, um das Berühren der ICs zu vermeiden.
• Installieren Sie alle Komponenten ordnungsgemäß, bevor Sie den Netzstrom anschließen. Verwenden Sie keine Netzteile oder Batterien von anderen Geräten, um das Verletzungsrisiko für Personen durch Feuer oder Explosion zu verringern. Verwenden Sie nur zertifizierte Netzteile oder Batterien, die vom Hersteller oder autorisierten Händlern geliefert werden.
• Lösen Sie alle Clips oder Klappen, bevor Sie Kabel entfernen, um Beschädigungen zu vermeiden.
• Trennen Sie Kabel, Anschlüsse und Netzstecker, indem Sie den Stecker gleichmäßig ziehen, um Beschädigungen zu vermeiden.
• Verwenden Sie die richtigen Schraubenmodelle an Ihrem Notebook-PC, um Beschädigungen zu vermeiden.
• Vergewissern Sie sich, dass die Kabelausrichtung korrekt ist, bevor Sie Kabel anschließen.
• Entfernen Sie alle Klebstoffreste vollständig, nachdem Sie Komponenten entfernt und bevor Sie sie installiert haben.
• Fotografieren Sie das Aussehen von Kabeln, die Kabelführung, Anschlüsse und Schrauben zur späteren Referenz, bevor Sie mit jedem Schritt fortfahren.
