Asus CN60 Handbuch

Serviceübersicht

Lesen Sie dieses Kapitel sorgfältig durch, um sich einen Überblick über die verschiedenen Komponenten der Chromebox sowie die erforderlichen Vorsichtsmaßnahmen und Werkzeuge zu verschaffen, bevor Sie Wartungs- und Reparaturarbeiten durchführen.

Um den besten Service und Support für den CN60 zu gewährleisten, haben wir die folgenden Informationen für Techniker von Distributoren und Wiederverkäufern bereitgestellt, um die vollständige Demontage und Montage des VivoPC durchzuführen. Bevor Sie die Verfahren durchführen, lesen Sie bitte die Übersicht in diesem Kapitel bezüglich der Komponentenübersicht, Vorsichtsmaßnahmen und Werkzeuge, um unnötige Schäden an der Hardware des VivoPC zu vermeiden.

Das folgende Kapitel umfasst:

• Übersicht
• Serviceübersicht

CN60 Übersicht

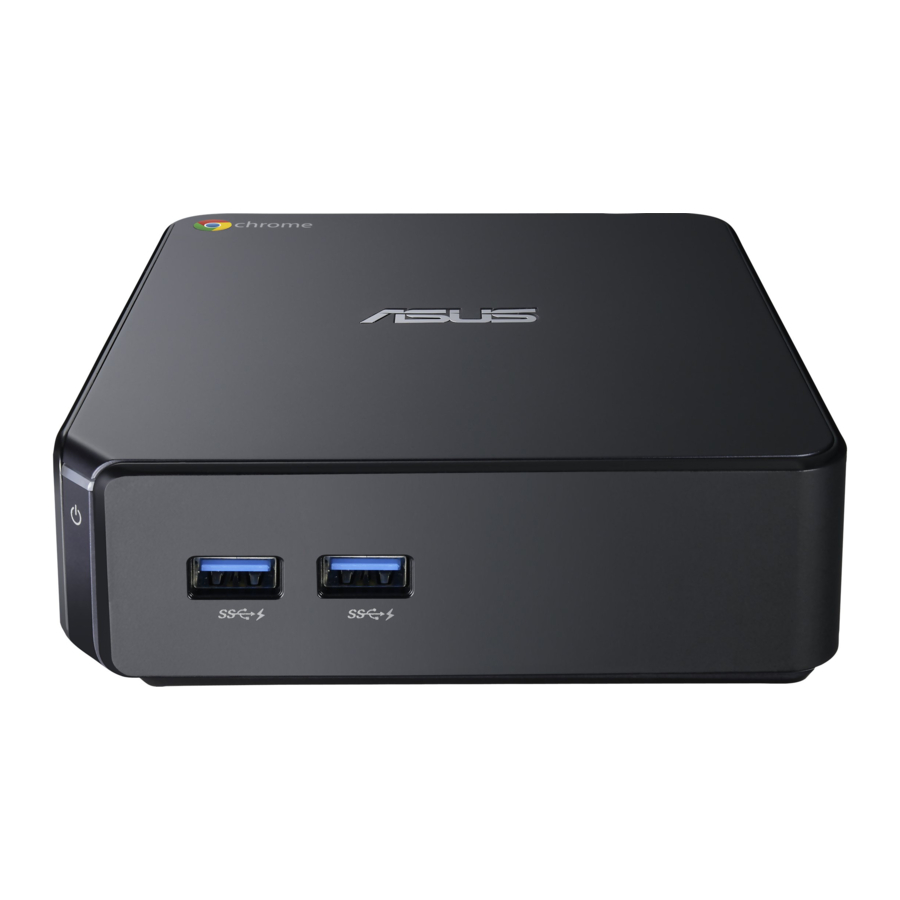

Die Abbildungen unten zeigen die VivoPC-Übersicht von vorne

Bitte beachten Sie die unten stehenden Vorsichtsmaßnahmen, um Schäden am VivoPC zu vermeiden, und stellen Sie sicher, dass Sie die in diesem Abschnitt beschriebenen geeigneten Werkzeuge für alle gewünschten Servicearbeiten auswählen.

Vorsichtsmaßnahmen

Bevor Sie Wartungs- oder Reparaturarbeiten am VivoPC durchführen, befolgen Sie bitte zuerst die untenstehenden Schritte.

1. Stellen Sie sicher, dass der VivoPC ausgeschaltet ist.
2. Ziehen Sie den Netzstecker vom VivoPC.
3. Entfernen Sie alle Ringe, Uhren und andere Metallgegenstände von Ihren Händen.

4. Tragen Sie immer ein Erdungsband an Ihrer Hand, um den VivoPC vor elektrostatischer Entladung zu schützen.


Geeignete Werkzeuge

Die Abbildungen unten zeigen die geeigneten Werkzeuge, die für die Wartung und Reparatur des VivoPC verwendet werden sollten.

Kreuzschlitzschraubendreher
Verwenden Sie einen Kreuzschlitzschraubendreher, um Schrauben des Typs K oder B zu befestigen/zu entfernen.

Pinzette
Verwenden Sie eine Pinzette, um flexible Kabel zu entfernen/einzusetzen.

Schlitzschraubendreher

Vakuum-Handhabungswerkzeug

Kunststoffklinge

Demontagehinweis

ASUS stellt hiermit eine grundlegende Anleitung für die Demontage von ASUS-Produkten bereit, d.h. zur Entfernung von Komponenten und Materialien, die einer selektiven Behandlung bedürfen, wie sie in Anhang II der Richtlinie 2002/96/EG des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) definiert ist. Diese Anleitung ist für die Verwendung durch End-of-Life-Recycler oder Behandlungsanlagen bestimmt. Es folgt die Liste des Anhangs II der EU WEEE-Richtlinie 2002/96/EG.

• kondensatorhaltige polychlorierte Biphenyle (PCB) gemäß der Richtlinie 96/59/EG des Rates vom 16. September 1996 über die Entsorgung polychlorierter Biphenyle und polychlorierter Terphenyle (PCB/PCT),
• quecksilberhaltige Bauteile, wie Schalter oder Hintergrundbeleuchtungslampen,
• Batterien,
• Leiterplatten von Mobiltelefonen im Allgemeinen und von anderen Geräten, wenn die Oberfläche der Leiterplatte größer als 10 Quadratzentimeter ist,
• Tonerkartuschen, flüssig und pastös, sowie Farbtoner,
• Kunststoff mit bromhaltigen Flammschutzmitteln,
• Asbestabfälle und asbesthaltige Bauteile,
• Kathodenstrahlröhren,
• Chlorfluorkohlenwasserstoffe (CFC), Hydrochlorfluorkohlenwasserstoffe (HCFC) oder Hydrofluorkohlenwasserstoffe (HFC), Kohlenwasserstoffe (HC),
• Gasentladungslampen,
• Flüssigkristallanzeigen (gegebenenfalls zusammen mit ihrem Gehäuse) mit einer Oberfläche von mehr als 100 Quadratzentimetern und alle mit Gasentladungslampen hintergrundbeleuchteten,
• externe elektrische Kabel,
• Bauteile, die hochtemperaturbeständige Keramikfasern enthalten, wie in der Richtlinie 97/69/EG der Kommission vom 5. Dezember 1997 zur Anpassung der Richtlinie 67/548/EWG des Rates zur Angleichung der Rechts- und Verwaltungsvorschriften für die Einstufung, Verpackung und Kennzeichnung gefährlicher Stoffe an den technischen Fortschritt beschrieben,
• Bauteile, die radioaktive Stoffe enthalten, mit Ausnahme von Bauteilen, die unter den in Artikel 3 und Anhang I der Richtlinie 96/29/Euratom des Rates vom 13. Mai 1996 zur Festlegung grundlegender Sicherheitsnormen für den Schutz der Gesundheit der Arbeitskräfte und der Bevölkerung vor den Gefahren ionisierender Strahlungen festgelegten Freigrenzen liegen,
• Elektrolytkondensatoren, die bedenkliche Stoffe enthalten (Höhe > 25 mm, Durchmesser > 25 mm oder proportional ähnliches Volumen)

Demontageverfahren

Bitte befolgen Sie die in diesem Abschnitt bereitgestellten Informationen, um das vollständige Demontageverfahren des Notebooks durchzuführen. Achten Sie darauf, die zuvor beschriebenen geeigneten Werkzeuge zu verwenden.

Die ASUS Chromebox CN60 besteht aus verschiedenen Modulen. Dieses Kapitel beschreibt die Verfahren für die vollständige Demontage der Chromebox. Darüber hinaus werden zwischen den einzelnen Schritten detaillierte Demontageverfahren für einzelne Module für Ihre Servicebedürfnisse bereitgestellt.

Abdeckung und HDD

Die Abbildungen unten zeigen, wie die Abdeckung und die HDD vom VivoPC entfernt werden.

1. Gummi entfernen

2. Bodenabdeckung entfernen

3. Hauptplatine

4. Arbeitsspeicher, Wifi-Karte und SSD

5. Kartenlesermodul und Kühlsystem,


6. Gehäuseteile



7. Alle Teile,
