- Seite 1 Mini Desktop PC E420 Benutzerhandbuch...
- Seite 2 Copyright © 2017 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten. HAFTUNGSAUSSCHLUSS Es können Sachverhalte auftreten, bei denen Sie aufgrund eines Fehlers seitens ASUS oder anderer Haftbarkeiten berechtigt sind, Schadensersatz von ASUS zu fordern. In jedem einzelnen Fall, ungeachtet der Grundlage, anhand derer Sie Schadensansprüche gegenüber ASUS geltend machen, haftet ASUS maximal nur mit dem vertraglich festgesetzten Preis des jeweiligen Produktes bei Körperverletzungen (einschließlich Tod) und Schäden am Grundeigentum und am...
-
Seite 3: Inhaltsverzeichnis
Installieren einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks .................24 Speichermodule nachrüsten................28 Installieren oder Aufrüsten der WLAN-Karte ..........29 Installieren oder Aufrüsten des M.2 SSDs ..........31 Anhang Sicherheitsinformationen ................36 Einrichten Ihres Systems ................36 Umsicht bei der Benutzung ................37 Richtlinien und Vorschriften .................38 ASUS Kontaktinformation ................41 E420... -
Seite 4: Über Dieses Handbuch
Verhinderung von Schäden an den Daten und Komponenten Ihres PCs befolgt werden müssen. Typographie Fetter Text Zeigt Ihnen ein Menü oder ein Element welches ausgewählt werden muss. KURSIV Diese Schriftart zeigt an, dass Sie sich auf einen bestimmten Abschnitt in diesem Handbuch beziehen können. E420... -
Seite 5: Verpackungsinhalt
Verpackungsinhalt Netzteil* Netzkabel* E420 Antenne Technische Dokumentationen HINWEIS: • * Technische Daten und Lieferumfang Ihres Produkts können sich je nach Modelltyp, Land oder Region unterscheiden. • F alls das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit versagen, bringen Sie das Gerät und die Garantiekarte zum nächstgelegenen ASUS Service-Center. E420... - Seite 6 E420...
-
Seite 7: Kennenlernen Ihres Pcs
Kennenlernen Ihres PCs... -
Seite 8: Produkteigenschaften

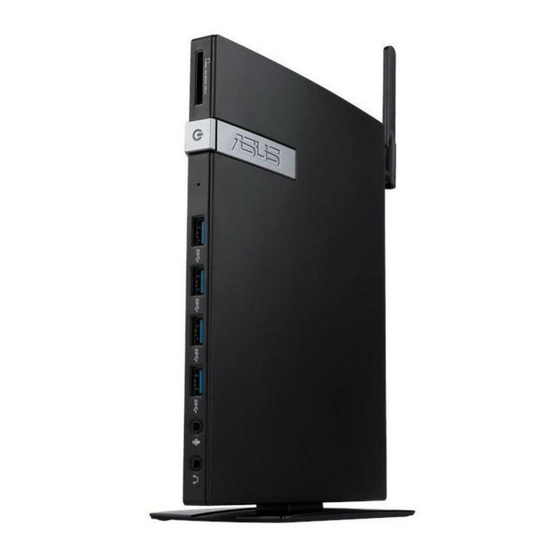

Produkteigenschaften Frontseite Speicherkartensteckplatz Dieser eingebaute Speicherkartenlesesteckplatz unterstützt MMC-, SD-, SDHC- und SDXC-Kartenformate. Ein-/Austaste Der Ein-/Ausschalter ermöglicht Ihnen, den PC ein- oder auszuschalten. Sie können Ihren PC auch durch kurzes Drücken der Ein-/Austaste in den Ruhezustand versetzen. E420... -
Seite 9: Kopfhörer-Ausgangsbuchse
Datenübertragungsraten bis zu 5 Gbit/s und ist abwärtskompatibel mit USB 2.0. Mikrofonbuchse An der Mikrofonbuchse können Sie ein Mikrofon z.B. für Videokonferenzen, Sprachführung oder Tonaufnahmen verwenden. Kopfhörer-Ausgangsbuchse Über diesen Anschluss können Sie Ihren Notebook-PC an aktive Lautsprecher oder Kopfhörer anschließen. E420... -
Seite 10: Rückseite
Rückseite WLAN-Antennenbuchse Die Buchse wird verwendet, um die mitgelieferte WLAN- Antenne anzuschließen und so den WLAN-Signalempfang zu verbessern. E420... -
Seite 11: Hdmi-Anschluss
Sie ausschließlich das mitgelieferte Netzteil. WARNUNG! Das Netzteil kann sich während des Betriebes erwärmen. Decken Sie es nicht ab und halten Sie es von Ihrem Körper fern. Kensington® Schlossanschluss Mit dem Kensington Schlossanschluss kann Ihr PC mit Kensington-kompatiblen Sicherheitsprodukten gesichert werden. E420... - Seite 12 E420...
-
Seite 13: Ihren Pc Verwenden
Ihren PC verwenden... -
Seite 14: Erste Schritte
Erste Schritte Die WLAN-Antenne anschließen Schließen Sie die WLAN-Antenne an Ihren PC an, um das Funksignal zu verbessern. Stellen Sie sicher, dass sich die WLAN-Antenne in einer aufrechten Position (90° Winkel) befindet, um den besten WLAN-Empfang zu erhalten. E420... -
Seite 15: Montage Ihres Pcs Auf Den Ständer
Richten Sie das Befestigungsloch des Ständers am Befestigungsloch Ihres PCs aus, befestigen Sie den Ständer dann mit der Schraube. Ständerschraube WICHTIG! Stellen Sie sicher, dass Ihr PC auf dem Ständer montiert ist, bevor Sie ihn auf einer stabilen und ebenen Oberfläche platzieren. E420... -
Seite 16: Schließen Sie Das Usb-Kabel Der Tastatur Oder Maus An
Mäuse lassen sich anschließen. So verbinden Sie eine Tastatur und Maus mit Ihrem PC: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres PCs an. HINWEIS: Die Tastatur variiert je nach Land oder Region. E420... -
Seite 17: Anschließen Eines Displays An Ihren Pc
Anschlüsse verbinden: • HDMI-Anschluss • VGA-Anschluss So verbinden Sie ein Display mit Ihrem PC: Verbinden Sie ein Ende eines HDMI- oder VGA-Kabels mit einem externen Bildschirm und das andere Ende des Kabels mit dem HDMI- oder VGA-Anschluss Ihres PCs. E420... -
Seite 18: Anschließen Des Netzteils An Ihren Pc
Verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung). WICHTIG! • W ir empfehlen dringend, dass Sie nur das mit Ihrem PC mitgelieferte AC Netzkabel verwenden. • W ir empfehlen dringend, falls für Ihr Produkt zutreffend, die Nutzung einer geerdeten Steckdose beim Einsatz Ihres PCs. • D ie Steckdose muss leicht zugänglich sein und sich in der Nähe Ihres PCs befinden. • T rennen Sie Ihren PC vom Netzstrom, indem Sie den Netzstecker aus der Steckdose ziehen. E420... -
Seite 19: Schalten Sie Ihren Pc Ein
Schalten Sie Ihren PC ein Drücken Sie den Ein-/Ausschalter, um Ihren PC einzuschalten. E420... -
Seite 20: Ihren Pc Ausschalten
Standard-BIOS-Einstellungen nur unter folgenden Umständen: • Eine Fehlermeldung erscheint auf dem Bildschirm während des Systemstarts, die Sie auffordert, die BIOS-Einstellungen aufzurufen. • Sie haben eine neue Systemkomponente installiert, die weitere BIOS-Einstellungen oder Aktualisierungen erfordert. WARNUNG! Ungeeignete BIOS-Einstellungen können Instabilität und Startfehler verursachen. Wir empfehlen Ihnen dringend, die BIOS-Einstellungen nur unter Anleitung eines trainierten Servicemitarbeiters zu ändern. E420... -
Seite 21: Bios Schnell Aufrufen
So laden Sie die Standardwerte für jeden Parameter in Ihrem BIOS: • Gelangen Sie in das BIOS entsprechend den Schritten im Abschnitt BIOS schnell aufrufen. • Navigieren Sie zum Exit-Menü. • Wählen Sie die Option Load Optimized Defaults (Optimierte Standardwerte laden) oder drücken Sie die Schnelltaste <F5>. • Wählen Sie Yes (Ja), um die BIOS-Standardwerte zu laden. E420... - Seite 22 E420...
-
Seite 23: Ihren Pc Nachrüsten
Ihren PC nachrüsten... -
Seite 24: Installieren Einer 2,5 Zoll Festplatte/ Eines Solid-State-Laufwerks
Schalten Sie Ihren PC aus und trennen Sie dann alle Kabel und Peripheriegeräte. Nehmen Sie die Antenne von Ihrem PC ab. Stellen Sie den PC auf einen flachen, stabilen Untergrund, wobei die Seite mit den Gummifüßen nach oben zeigen soll. E420... - Seite 25 Rückseite Ihres PCs (B), bis sie vom Gehäuse gelöst ist. Heben Sie die obere Abdeckung an, entfernen Sie sie und legen Sie sie dann beiseite. Entfernen Sie die zwei (2) Schrauben von der Halterung (A), entfernen Sie dann die Halterung (B). E420...
- Seite 26 Befestigen Sie die Festplatte/SSD mit zwei (2) Schrauben an der Halterung. Schieben Sie die Festplatte/SSD samt Halterung in das Gehäuse und verbinden Sie die Festplatte/SSD mit dem SATA6G_1-Anschluss. 10. Befestigen Sie die Festplatte/SSD samt Halterung mit zwei (2) Schrauben am Motherboard. E420...
- Seite 27 11. Setzen Sie die Seitenabdeckung Ihres PCs wieder ein und schieben Sie sie in Richtung der Frontseite des PCs, um sie so wieder anzubringen (A). Befestigen Sie sie dann mit den sechs (6) zuvor entfernten Schrauben (B). E420...
-
Seite 28: Speichermodule Nachrüsten
Ihr PC ist mit einem SO-DIMM Speichersteckplatz ausgestattet, in den Sie ein DDR4-Modul installieren können. WICHTIG! Eine Liste kompatibler DIMMs finden Sie unter http://www.asus.com. Sie können in den DIMM-Steckplatz Ihres PCs nur ein DDR4-Modul installieren. So installieren oder ergänzen Sie Speichermodule:... -
Seite 29: Installieren Oder Aufrüsten Der Wlan-Karte
Befolgen Sie die Schritte 1-5 im Abschnitt Installation einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks, um die Seitenabdeckung Ihres PCs zu entfernen. Richten Sie die WLAN-Karte an ihrem Steckplatz im PC aus und stecken Sie sie ein (A). Befestigen Sie sie dann mit einer Schraube (B). E420... - Seite 30 Verbinden Sie die schwarze Antenne mit MAIN oder und die weiße Antenne mit AUX oder auf der WLAN-Karte (C). Befolgen Sie Schritt 10 im Abschnitt Installation einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks, um die Seitenabdeckung Ihres PCs wiedereinzusetzen. E420...
-
Seite 31: Installieren Oder Aufrüsten Des M.2 Ssds
Richten Sie das M.2 SSD an seinem Steckplatz im PC aus und stecken Sie es ein. Befestigen Sie das M.2 SSD mit einer Schraube. Befolgen Sie Schritt 10 im Abschnitt Installation einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks, um die Seitenabdeckung Ihres PCs wiedereinzusetzen. E420... - Seite 32 Befolgen Sie die Schritte 1-5 im Abschnitt Installation einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks, um die Seitenabdeckung Ihres PCs zu entfernen. Stecken Sie die mitgelieferte Sechskantschraube ein. Richten Sie das M.2 SSD an seinem Steckplatz im PC aus und stecken Sie es ein. E420...
- Seite 33 Befestigen Sie das M.2 SSD mit einer Schraube. Befolgen Sie Schritt 10 im Abschnitt Installation einer 2,5 Zoll Festplatte / eines Solid-State-Laufwerks, um die Seitenabdeckung Ihres PCs wiedereinzusetzen. E420...
- Seite 34 E420...
-
Seite 35: Anhang
Anhang... -
Seite 36: Sicherheitsinformationen
Sie niemals irgendwelche Objekte in die Lüftungsöffnungen. • Benutzen Sie das Gerät nur in Umgebungen, die eine Temperatur von 0˚C bis 35˚C aufweisen. • Wenn Sie ein Verlängerungskabel benutzen, vergewissern Sie sich, dass die Gesamtstrombelastung des Kabels durch die angeschlossenen Geräte, nicht die angegebenen Grenzwerte des Kabels überschreitet. • Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden. E420... -
Seite 37: Umsicht Bei Der Benutzung
Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische, elektronische, sowie quecksilberhaltige Batterien) nicht im normalen Hausmüll entsorgt werden darf. Wenden Sie sich an den örtlichen, technischen Support-Service um das Produkt zu recyceln. E420... -
Seite 38: Richtlinien Und Vorschriften
Richtlinien und Vorschriften REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/REACH.htm ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. -
Seite 39: Strahlenbelastungswarnung
Mindestabstand von 20 cm zu Personen einhalten und dürfen nicht mit anderen Antennen zusammen benutzt oder aufgestellt werden. Endbenutzer und Installateure müssen mit den Antenneninstallationsanweisungen und den Senderbetriebsbedingungen zur Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden. E420... -
Seite 40: Wireless-Kanäle Für Unterschiedliche Gebiete
Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Ruhezustand versetzt. -
Seite 41: Asus Kontaktinformation
Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://usa.asus.com Technischer Support Support-Fax +1-812-284-0883 Allgemeiner Support +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://www.asus.com/de/support... -
Seite 42: Declaration Of Conformity
CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Mini Desktop PC Model Number : E420 Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the... - Seite 43 E420...
