APsystems DS3 Series, DS3-L Handbuch

Wichtige Sicherheitshinweise

Dieses Handbuch enthält wichtige Anweisungen, die während der Installation und Wartung des APsystems Photovoltaik-Netzgekoppelten-Mikrowechselrichters zu befolgen sind.
Um das Risiko eines Stromschlags zu reduzieren und eine sichere Installation und einen sicheren Betrieb des APsystems Mikrowechselrichters zu gewährleisten, erscheinen die folgenden Symbole in diesem Dokument, um gefährliche Bedingungen und wichtige Sicherheitshinweise anzuzeigen.

Technische Daten können ohne vorherige Ankündigung geändert werden. Bitte stellen Sie sicher, dass Sie die aktuellste Version verwenden, die unter https://emea.apsystems.com/resources/library/ zu finden ist.

Dies weist auf eine Situation hin, in der das Nichtbefolgen von Anweisungen zu einem schwerwiegenden Hardwarefehler oder einer Gefahr für Personen führen kann, wenn sie nicht ordnungsgemäß angewendet werden. Seien Sie bei der Durchführung dieser Aufgabe äußerst vorsichtig.

HINWEIS
Dies weist auf Informationen hin, die für einen optimierten Betrieb des Mikrowechselrichters wichtig sind. Befolgen Sie diese Anweisungen genau.

Sicherheitshinweise

• Nur qualifiziertes Fachpersonal sollte APsystems Mikrowechselrichter installieren und/oder ersetzen.
• Führen Sie alle Elektroinstallationen gemäß den örtlichen Elektrovorschriften durch.
• Lesen Sie vor der Installation oder Verwendung des APsystems Mikrowechselrichters alle Anweisungen und Warnhinweise in den technischen Dokumenten sowie auf dem APsystems Mikrowechselrichtersystem und dem Solarmodulfeld.
• Trennen Sie das PV-Modul NICHT vom APsystems Mikrowechselrichter, ohne vorher die Wechselstromversorgung zu trennen.
•
  Beachten Sie, dass das Gehäuse des APsystems Mikrowechselrichters der Kühlkörper ist und eine Temperatur von 80°C erreichen kann. Um das Verbrennungsrisiko zu reduzieren, berühren Sie das Gehäuse des Mikrowechselrichters nicht.
• Versuchen Sie NICHT, den APsystems Mikrowechselrichter zu reparieren. Wenn ein Fehler des Mikrowechselrichters vermutet wird, wenden Sie sich bitte an Ihren lokalen APsystems Technischen Support, um die Fehlerbehebung zu starten und eine RMA (Return Merchandise Authorization)-Nummer zu erhalten, um gegebenenfalls den Austauschprozess einzuleiten. Beschädigung oder Öffnung des APsystems Mikrowechselrichters führt zum Erlöschen der Garantie.
•
  Beim Anschluss eines Mikrowechselrichters wird empfohlen, zuerst das AC-Bus-Kabel an die Erde anzuschließen und dann den AC-Stecker anzuschließen, um eine ordnungsgemäße Erdung des Mikrowechselrichters zu gewährleisten. Danach erfolgen die DC-Anschlüsse. Beim Trennen eines Mikrowechselrichters trennen Sie zuerst den AC, indem Sie den Abzweig-Leitungsschutzschalter öffnen, aber den Schutzleiter im Abzweig-Leitungsschutzschalter, der mit dem Mikrowechselrichter verbunden ist, beibehalten, und trennen Sie dann die DC-Eingänge.
• Bitte installieren Sie AC-Schutzschalter auf der AC-Seite des Wechselrichters.

Symbole ersetzen Wörter auf dem Gerät/auf einem Display/oder in Handbüchern

	Vorsicht, Stromschlaggefahr.
	Vorsicht, heiße Oberfläche.
Qualifiziertes Personal	Eine Person, die von einer elektrotechnisch unterwiesenen Person ausreichend beraten oder beaufsichtigt wird, um Risiken wahrzunehmen und Gefahren zu vermeiden, die Elektrizität verursachen kann. Für die Zwecke der Sicherheitsinformationen dieses Handbuchs ist eine „qualifizierte Person“ jemand, der mit den Anforderungen an Sicherheit, elektrische Systeme und EMV vertraut ist und berechtigt ist, Geräte, Systeme und Schaltkreise gemäß den festgelegten Sicherheitsverfahren unter Spannung zu setzen, zu erden und zu kennzeichnen. Der Wechselrichter und das gesamte System dürfen nur von qualifiziertem Personal in Betrieb genommen und betrieben werden.

Systemeinführung

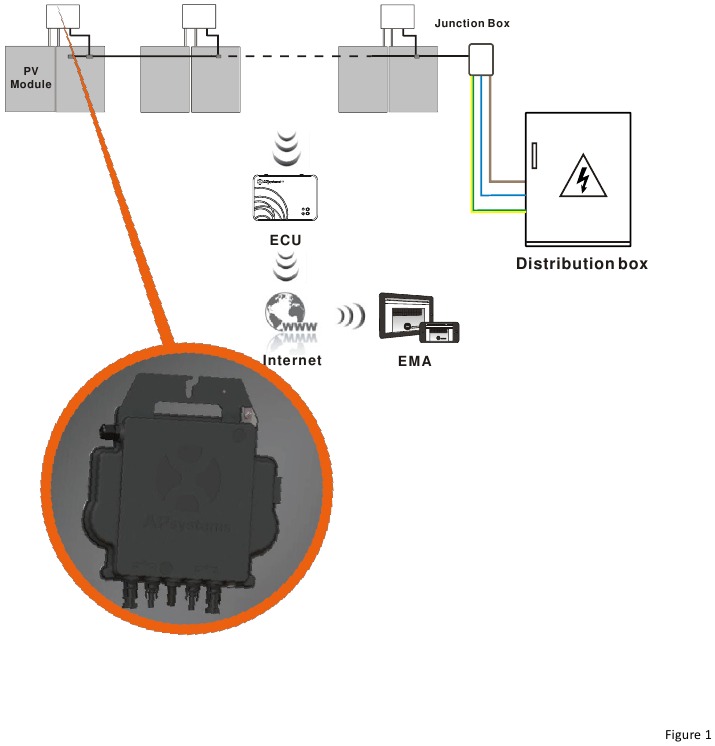

Schlüsselelemente des Systems

Der APsystems Mikrowechselrichter wird in netzgekoppelten Anwendungen verwendet und besteht aus drei Schlüsselelementen (siehe Abbildung 1):

• APsystems Microinverter
• APsystems Energy Communication Unit (ECU)
• APsystems Energy Monitor and Analysis (EMA) web-based monitoring and analysis system

Die Vorteile des Systems

Dieses integrierte System maximiert die Solarenergiegewinnung, verbessert die Sicherheit, erhöht die Systemzuverlässigkeit und vereinfacht die Planung, Installation, Wartung und Verwaltung von Solaranlagen.

APsystems Mikrowechselrichter maximieren die PV-Energieerzeugung
Jedes PV-Modul verfügt über eine individuelle MPPT-Steuerung (Maximum Peak Power Tracking), die sicherstellt, dass die maximale Leistung in das Stromnetz eingespeist wird, unabhängig von der Leistung der anderen PV-Module im Feld. Wenn PV-Module im Feld durch Schatten, Staub, unterschiedliche Ausrichtung oder eine andere Situation, in der ein Modul im Vergleich zu den anderen eine geringere Leistung erbringt, beeinträchtigt werden, gewährleistet der APsystems Mikrowechselrichter die Spitzenleistung des Feldes, indem er die Leistung jedes Moduls innerhalb des Feldes individuell maximiert.

Sicherheit mit APsystems Mikrowechselrichtern
Bei einer typischen String-Wechselrichterinstallation werden PV-Module in Reihe geschaltet. Die Spannung addiert sich zu einem hohen Spannungswert (von 600 Vdc bis zu 1000 Vdc) am Ende des PV-Strings. Diese extrem hohe Gleichspannung birgt das Risiko von Stromschlägen oder Lichtbögen, die Brände verursachen könnten.
Bei Verwendung eines APsystems Mikrowechselrichters werden PV-Module parallel geschaltet. Die Spannung auf der Rückseite jedes PV-Moduls überschreitet niemals die Voc der PV-Module, die für die meisten mit APsystems Mikrowechselrichtern verwendeten PV-Module niedriger als 60 Vdc ist. Diese niedrige Spannung wird von der Feuerwehr als "safe to touch" (berührungssicher) angesehen und vermeidet das Risiko von Stromschlägen, Lichtbögen und Brandgefahren.

Zuverlässiger als zentrale oder String-Wechselrichter
Das dezentrale APsystems Mikrowechselrichtersystem stellt sicher, dass kein einzelner Fehlerpunkt im gesamten PV-System existiert. APsystems Mikrowechselrichter sind für den Volllastbetrieb bei Umgebungstemperaturen im Freien von bis zu 65 °C (oder 149 F) ausgelegt. Das Wechselrichtergehäuse ist für die Außeninstallation konzipiert und erfüllt die Schutzart IP67 für Gehäuse.

Einfach zu installieren
APsystems Mikrowechselrichter sind mit den meisten 60- und 72-Zellen-PV-Modulen oder 120- und 144-Halbzellen-PV-Modulen kompatibel. (Um die Kompatibilität von PV-Modulen mit APsystems Mikrowechselrichtern zu bestätigen, können Sie unser Online-Kompatibilitätstool "E-decider" (E-Entscheider) überprüfen oder Ihren lokalen APsystems Technischen Support kontaktieren).
Die Installation erfordert eine minimale Anzahl an Zubehörteilen, und Mikrowechselrichter bieten dem Installateur vielseitige Einsatzmöglichkeiten: Mikrowechselrichter können tatsächlich auf verschiedenen Dächern mit unterschiedlicher Ausrichtung oder mit Modulen unterschiedlicher Ausrichtung installiert werden.
Auf die gleiche Weise können Endbenutzer ihr System jederzeit mit Mikrowechselrichtern erweitern.

Intelligente Systemleistungsüberwachung und -analyse
Die APsystems Energy Communication Unit (ECU) wird einfach durch Einstecken in eine beliebige Steckdose und Bereitstellung einer Ethernet- oder Wi-Fi-Verbindung zu einem Breitband-Router oder -Modem installiert. Nach der Installation und Einrichtung der ECU (siehe ECU-Bedienungsanleitung) meldet das gesamte Netzwerk der APsystems Mikrowechselrichter automatisch an den APsystems Energy Monitor and Analysis (EMA) Webserver.

Produkteinführung

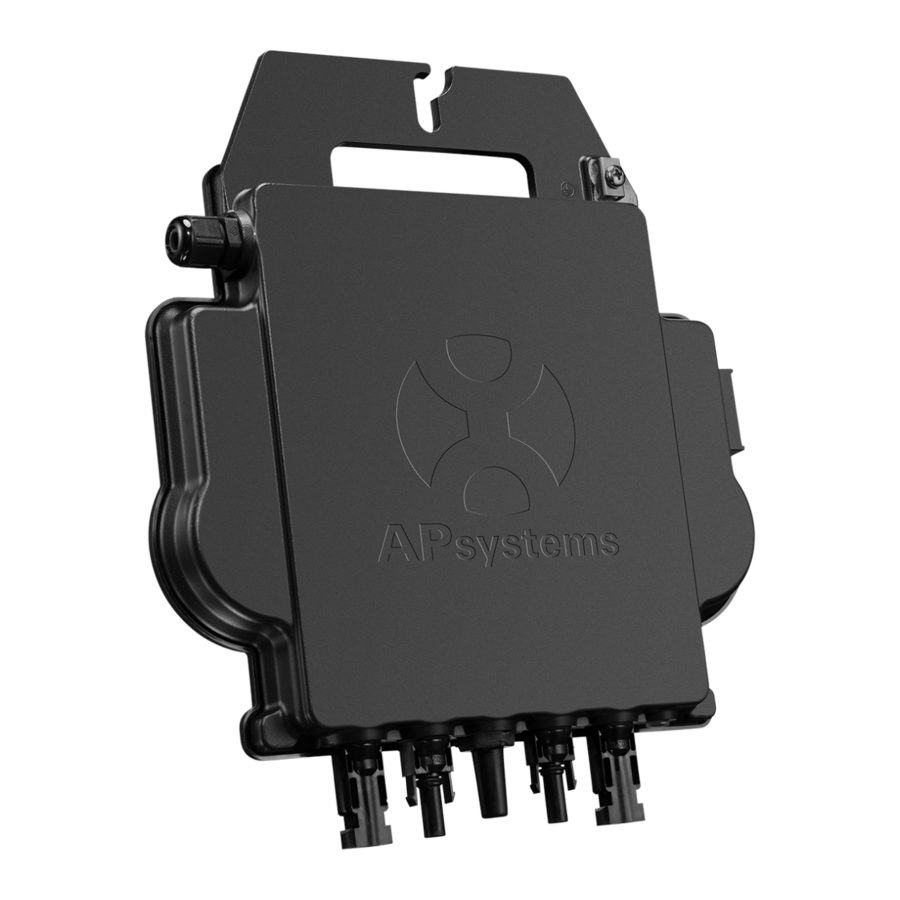

Eigenschaften der Einheit

Die 3. Generation der dualen APsystems Mikrowechselrichter erreicht beispiellose Ausgangsleistungen von 730VA oder 880VA, um den heutigen größeren Leistungsmodulen gerecht zu werden. Mit 2 unabhängigen MPPTs und verschlüsselten Zigbee-Signalen profitieren die DS3-L und DS3 von einer völlig neuen Architektur und sind vollständig abwärtskompatibel mit den Mikrowechselrichtern QS1 und YC600.
Das innovative und kompakte Design macht das Produkt leichter und maximiert gleichzeitig die Energieerzeugung. Die Komponenten sind mit Silikon verkapselt, um die Belastung der Elektronik zu reduzieren, die Wärmeableitung zu erleichtern, die Wasserdichtigkeit zu verbessern und die maximale Zuverlässigkeit des Systems durch strenge Testmethoden, einschließlich beschleunigter Lebensdauertests, zu gewährleisten. Ein 24/7-Energiezugang über Apps oder ein webbasiertes Portal erleichtert die Ferndiagnose und Wartung.
Die DS3-Serie ist über eine Funktion namens RPC (Reactive Power Control) mit den Stromnetzen interaktiv, um photovoltaische Leistungsspitzen im Netz besser zu managen. Mit einer Leistung und einem Wirkungsgrad von 97%, einer einzigartigen Integration mit 20% weniger Komponenten, sind APsystems DS3-L und DS3 ein Wendepunkt für private und gewerbliche PV-Anlagen.

Merkmale der Einheit

Wichtige Produktmerkmale:

• Ein Mikrowechselrichter verbindet sich mit zwei PV-Modulen
• Maximale Ausgangsleistung von 730VA (DS3-L) oder 880VA (DS3)
• Zwei Eingangskanäle mit unabhängigem MPPT
• Reactive Power Control
• Maximale Zuverlässigkeit, IP67
• Verschlüsselte Zigbee-Kommunikation
• Integriertes Sicherheitsschutzrelais
• Einphasiger Mikrowechselrichter. Installation in einem symmetrischen 3-Phasen-System möglich

Produktinstallation

Ein PV-System mit APsystems-Mikrowechselrichtern ist einfach zu installieren. Jeder Mikrowechselrichter lässt sich leicht auf der PV-Unterkonstruktion, direkt unterhalb des/der PV-Moduls(e), montieren. Niederspannungs-DC-Kabel verbinden das PV-Modul direkt mit dem Mikrowechselrichter, wodurch das Risiko hoher DC-Spannung entfällt.
Die Installation MUSS den örtlichen Vorschriften und technischen Regeln entsprechen.
Besonderer Hinweis: Wir empfehlen die Installation eines RCD-Schutzschalters nur, wenn dies durch die örtlichen Elektrovorschriften vorgeschrieben ist.

1. Führen Sie alle Elektroinstallationen gemäß den örtlichen Elektrovorschriften durch.
2. Beachten Sie, dass nur qualifizierte Fachkräfte APsystems-Mikrowechselrichter installieren und/oder austauschen sollten.
3. Vor der Installation oder Verwendung eines APsystems-Mikrowechselrichters lesen Sie bitte alle Anweisungen und Warnhinweise in den technischen Dokumenten und auf dem APsystems-Mikrowechselrichter-System selbst sowie auf dem PV-Array.
4. Beachten Sie, dass die Installation dieses Geräts das Risiko eines Stromschlags birgt.
5. Berühren Sie keine spannungsführenden Teile im System, einschließlich des PV-Arrays, wenn das System an das Stromnetz angeschlossen ist.

HINWEIS
Auch wenn dies nicht durch die örtlichen Elektrovorschriften vorgeschrieben ist, empfehlen wir dringend, Überspannungsschutzgeräte in der dafür vorgesehenen AC-Box zu installieren.

Zusätzlich mitgeliefertes Zubehör

• AC Y3 Buskabel
• AC Y3 Buskabel-Endkappe
• AC Y3 Buskabel Y-CONN-Kappe
• AC Y3 Buskabel-Entriegelungswerkzeug
• ECU
• AC-Steckverbinder Stecker/Buchse

Weiteres benötigtes Zubehör (nicht im Lieferumfang enthalten)

Zusätzlich zu Ihrem PV-Array und der zugehörigen Hardware benötigen Sie möglicherweise die folgenden Artikel:

• Eine AC-Anschlussdose
• Montagematerial für die Modulunterkonstruktion
• Steckschlüssel und Schraubenschlüssel für die Montagehardware

Installationsverfahren

1. Stellen Sie sicher, dass die Netzspannung mit der Nennleistung des Mikrowechselrichters übereinstimmt
2. Verteilung des Y3 AC-Buskabels
   1. Jeder Anschlussabgang des AC-Buskabels muss mit der Position des Mikrowechselrichters übereinstimmen.
   2. Ein Ende des AC-Buskabels dient zum Anschluss an die Verteilerdose im Stromnetz.
   3. Verkabelung der AC-Bus-Leiter: L – BRAUN; N – BLAU;PE – GELB GRÜN.

Der Farbcode der Verkabelung kann je nach örtlicher Vorschrift unterschiedlich sein. Überprüfen Sie alle Kabel der Installation, bevor Sie sie an den AC-Bus anschließen, um sicherzustellen, dass sie übereinstimmen. Eine falsche Verkabelung kann die Mikrowechselrichter irreparabel beschädigen: Solche Schäden sind nicht durch die Garantie abgedeckt.

Es ist strengstens verboten, den Mikrowechselrichter am AC-Kabel zu tragen.

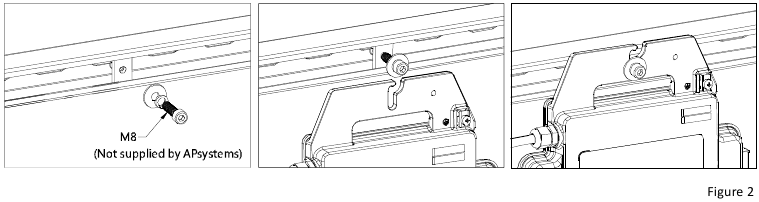

3. Befestigen Sie die APsystems-Mikrowechselrichter an der Unterkonstruktion (siehe Abbildung 2)

   1. Markieren Sie die Position des Mikrowechselrichters auf der Unterkonstruktion, unter Berücksichtigung der PV-Modul-Anschlussdose oder anderer Hindernisse.
   2. Montieren Sie an jeder dieser Positionen einen Mikrowechselrichter unter Verwendung der von Ihrem Modul-Unterkonstruktionshersteller empfohlenen Hardware.

Installieren Sie die Mikrowechselrichter (einschließlich DC- und AC-Anschlüsse) unter den PV-Modulen, um sie vor direkter Einwirkung von Regen, UV-Strahlung oder anderen schädlichen Wetterereignissen zu schützen. Lassen Sie mindestens 1,5 cm (3/4 Zoll) unter und über dem Gehäuse des Mikrowechselrichters Platz, um eine ausreichende Luftzirkulation zu gewährleisten. Die Unterkonstruktion muss gemäß den örtlichen Elektrovorschriften ordnungsgemäß geerdet sein.

4. System erden

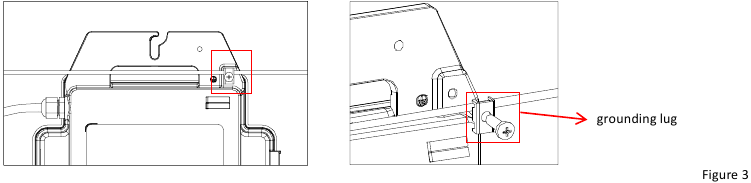

   Das Y3 AC-Buskabel verfügt über eine integrierte PE-Leitung: Dies kann ausreichen, um eine ordnungsgemäße Erdung des gesamten PV-Arrays zu gewährleisten. In Gebieten mit besonderen Erdungsanforderungen kann jedoch weiterhin eine externe Erdung mithilfe des mit dem Mikrowechselrichter gelieferten Erdungsanschlusses erforderlich sein. Siehe Abbildung 3

5. APsystems Mikrowechselrichter an AC-Buskabel anschließen

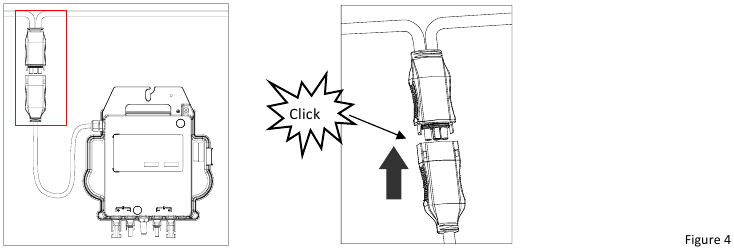

   Stecken Sie den AC-Stecker des Mikrowechselrichters in den Y3 AC-Stammkabelstecker. Achten Sie auf ein "Klick"-Geräusch als Bestätigung einer festen Verbindung. Siehe Abbildungen 4-7


Best Practice: Verwenden Sie das Buskabel-Entriegelungswerkzeug des AC-Busses, um die Steckverbinder zu trennen. Siehe Abbildung 5

HINWEIS
Bitte überprüfen Sie die technischen Spezifikationen des Mikrowechselrichters (in den Anhängen), um die maximale Anzahl der Mikrowechselrichter zu bestätigen, die am selben AC-Zweig des Stromkreises angeschlossen werden können.

AC-Steckverbinderschnittstelle wie oben gezeigt. Siehe Abbildung 6

Decken Sie ungenutzte Steckverbinder mit einer Buskabel-Y-CONN-Kappe ab, um sie zu schützen. Siehe Abbildung 7

6. Montieren Sie eine Buskabel-Endkappe am Ende des AC-Buskabels
   1. Kabelmantel abisolieren.

   2. Kabelende in die Dichtung einführen.

   3. Drähte in die Kabelklemmen einführen.

   4. Mutter mit 3,3 N·m drehen, bis der Verriegelungsmechanismus auf dem Sockel aufliegt.

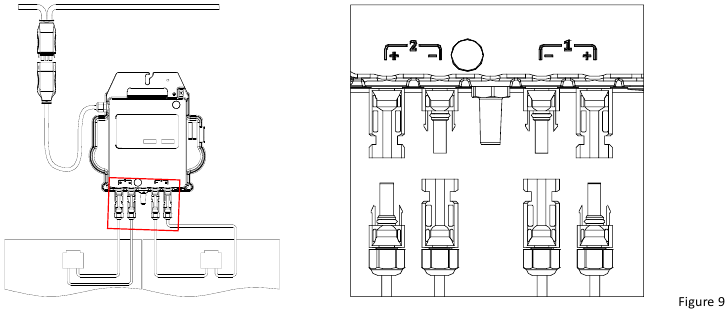

7. APsystems-Mikrowechselrichter an die PV-Module anschließen (siehe Abbildung 9)


HINWEIS
Beim Anschließen der DC-Kabel sollte der Mikrowechselrichter sofort einmal rot und zehnmal grün blinken. Dies geschieht sofort nach dem Anschließen der DC-Kabel und zeigt an, dass der Mikrowechselrichter ordnungsgemäß funktioniert. Diese gesamte Prüffunktion beginnt und endet innerhalb von 10 Sekunden nach dem Anschließen des Geräts. Achten Sie daher beim Anschließen der DC-Kabel sorgfältig auf diese Anzeigen.

Überprüfen Sie sorgfältig, ob alle AC- und DC-Kabel korrekt installiert wurden. Stellen Sie sicher, dass keine der AC- und/oder DC-Kabel eingeklemmt oder beschädigt sind. Stellen Sie sicher, dass alle Anschlussdosen ordnungsgemäß geschlossen sind.

Jedes PV-Modul muss sorgfältig an denselben Kanal angeschlossen werden.

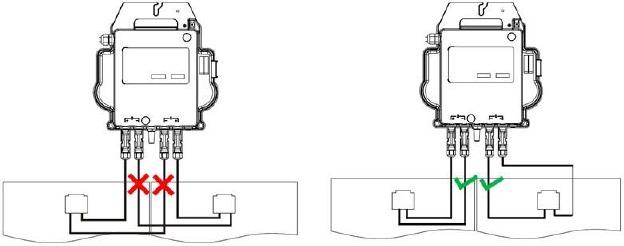

Achten Sie darauf, positive und negative DC-Kabel nicht in zwei verschiedene Eingangskanäle aufzuteilen: Der Mikrowechselrichter wird beschädigt, und die Garantie erlischt.

8. Füllen Sie die APsystems-Installationskarte aus

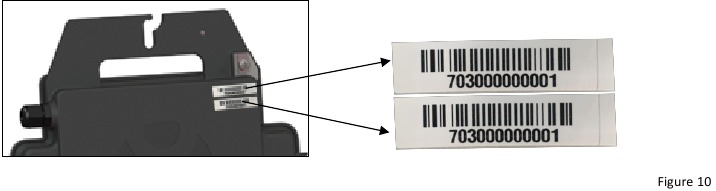

   1. Jeder APsystems-Mikrowechselrichter verfügt über 2 abnehmbare Seriennummern-Etiketten. (Siehe Abbildung 10)

   2. Vervollständigen Sie die Installationskarte, indem Sie das ID-Etikett jedes Mikrowechselrichters an der richtigen Position anbringen.
   3. Das zweite Seriennummern-Etikett könnte auf dem Rahmen des Solarmoduls angebracht werden, was später helfen könnte, die Position des Mikrowechselrichters ohne Demontage des PV-Moduls zu bestätigen.

HINWEIS

1. Das Layout der Installationskarte mit den Seriennummern der Mikrowechselrichter ist nur für eine typische Installation geeignet.
2. Die Installationskarte finden Sie im Anhang auf der letzten Seite dieses Handbuchs.
3. Verwenden Sie die ECU_APP (verfügbar in der EMA Manager APP), um die Seriennummern auf der Karte beim Einrichten der ECU zu scannen (weitere Informationen finden Sie im ECU-Bedienungshandbuch).

9. Warnhinweis
   Ein Warnhinweis muss so angebracht werden, dass jeder, der Zugang zu spannungsführenden Teilen hat, auf die Notwendigkeit hingewiesen wird, diese Teile abzuschalten. Es ist unbedingt zu überprüfen, dass die Stromversorgung, Messkreise (Sensorleitungen) und andere Teile nicht vom Netz getrennt sind, wenn der Schnittstellen-Schutzschalter geöffnet ist.


Mindestens müssen Warnhinweise angebracht werden:

• Am Schaltkasten (DNO-Paneel und Verbrauchereinheit), an den der PV-Generator angeschlossen ist;
• An allen Schaltkästen zwischen der Verbrauchereinheit und dem PV-Generator selbst;
• Am oder im PV-Generator selbst;
• An allen Trennstellen für den PV-Generator

Systembedienungsanleitung

1. Schalten Sie den AC-Leistungsschalter an jedem Mikro-Wechselrichter-AC-Abzweigstromkreis EIN.
2. Schalten Sie den Haupt-AC-Leistungsschalter des Versorgungsnetzes EIN. Ihr System beginnt nach etwa einer Minute Wartezeit mit der Stromerzeugung.
3. Mikro-Wechselrichterdaten sind in der EMA Manager APP oder im EMA Webportal verfügbar.
   Alternativ können LED-Sequenzen ein Indikator für den Status der Mikro-Wechselrichter sein (siehe Abschnitt "Statusanzeigen und Fehlerberichte").

HINWEIS
Sobald die ECU ordnungsgemäß in Betrieb genommen wurde, beginnen die APsystems Mikro-Wechselrichter, Leistungsdaten an die ECU zu senden. Die Zeit, die alle Mikro-Wechselrichter im System benötigen, um sich bei der ECU zu melden, variiert je nach Anzahl der Mikro-Wechselrichter im System.

Fehlerbehebung

Qualifiziertes Personal kann die folgenden Schritte zur Fehlerbehebung verwenden, falls das PV-System nicht korrekt funktioniert:

Statusanzeigen und Fehlerberichte

Sofern sie leicht zugänglich und sichtbar sind, können Betriebs-LEDs eine gute Anzeige für den Status der Mikro-Wechselrichter geben.

Start-LED

Ein kurzes rotes und zehn kurze grüne Blinken, wenn der Mikro-Wechselrichter zum ersten Mal mit Gleichstrom versorgt wird, zeigt einen erfolgreichen Start des Mikro-Wechselrichters an.

Betriebs-LED

Flashing Slow Green (5 sec. gap) - Erzeugt Strom und kommuniziert mit der ECU
Flashing Slow Red (5 sec. gap) - Erzeugt keinen Strom
Flashing Fast Green (2 sec. gap) - Kommuniziert seit über 60 Minuten nicht mit der ECU, erzeugt aber weiterhin Strom.
Flashing Fast Red (2 sec. gap) - Kommuniziert seit über 60 Minuten nicht mit der ECU und erzeugt keinen Strom.
Steady Red – Standard, Gleichstrom-Erdschlusschutz

GFDI-Fehler

Eine dauerhaft rote LED zeigt an, dass der Mikro-Wechselrichter einen Erdschlussfehler (GFDI) im PV-System erkannt hat. Solange der GFDI-Fehler nicht behoben wurde, bleibt die LED rot und die ECU meldet den Fehler weiterhin. Bitte kontaktieren Sie Ihren lokalen APsystems Technischen Support.

ECU_APP

Die APsystems ECU_APP (verfügbar in der EMA Manager APP) ist das empfohlene Tool zur Fehlerbehebung vor Ort. Beim Verbinden der ECU_APP mit dem ECU-Hotspot (weitere Informationen finden Sie im ECU Benutzerhandbuch) kann der Installateur jeden Mikro-Wechselrichterstatus (Produktion, Kommunikation) sowie die Zigbee-Signalstärke, das Netzprofil und andere aufschlussreiche Daten überprüfen, die bei der Fehlerbehebung helfen.

Installateur-EMA

(Webportal oder EMA Manager APP)
Bevor der Installateur zur Fehlerbehebung vor Ort geht, kann er auch alle Informationen remote über sein Installateurkonto überprüfen, entweder über das Web oder über die EMA Manager APP (weitere Informationen finden Sie im EMA Manager APP Benutzerhandbuch). Der Zugriff auf Moduldaten (DC, AC, Spannungen und Ströme) gibt erste Hinweise auf potenzielle Probleme.

Fehlerbehebungsleitfaden

Professionelle Installateure können sich auch an unseren Fehlerbehebungsleitfaden (Troubleshooting Guide) (www.apsystems.com, Abschnitt Bibliotheken) wenden, um detailliertere Anleitungen zur Fehlerbehebung und Reparatur von PV-Anlagen mit APsystems Mikro-Wechselrichtern zu erhalten.
Oder sehen Sie sich die häufig gestellten Fragen unter https://emea.apsystems.com/resources/faq/ an.

APsystems Technischer Support

Das lokale Technische Support-Team von APsystems steht professionellen Installateuren zur Verfügung, um sie mit unseren Produkten vertraut zu machen und bei Bedarf bei der Fehlerbehebung von Installationen zu unterstützen.

Versuchen Sie nicht, APsystems Mikro-Wechselrichter zu reparieren. Bitte kontaktieren Sie Ihren lokalen APsystems Technischen Support.

1. Trennen Sie niemals die DC-Kabelverbindungen unter Last. Stellen Sie sicher, dass vor dem Trennen kein Strom in den DC-Kabeln fließt.
2. Trennen Sie immer die AC-Stromversorgung, bevor Sie die PV-Modulkabel vom APsystems Mikro-Wechselrichter trennen.
3. Der APsystems Mikro-Wechselrichter wird mit PV-Modul-Gleichstrom versorgt. ACHTEN Sie nach dem Trennen des Gleichstroms beim erneuten Anschließen der PV-Module an den Mikro-Wechselrichter auf ein schnelles rotes Licht, gefolgt von zehn kurzen grünen LED-Blitzen.

Wartung

APsystems Mikro-Wechselrichter erfordern keine spezifische regelmäßige Wartung.

Produkt ersetzen

Befolgen Sie das Verfahren zum Ersetzen eines defekten APsystems Mikro-Wechselrichters.

1. Trennen Sie den APsystems Mikro-Wechselrichter vom PV-Modul in der unten gezeigten Reihenfolge:
   1. Trennen Sie die AC-Stromversorgung, indem Sie den Abzweigleistungsschalter ausschalten.
   2. Trennen Sie den AC-Anschluss des Wechselrichters vom AC-Bus.
   3. Trennen Sie die DC-Kabelanschlüsse des PV-Moduls vom Mikro-Wechselrichter.
   4. Entfernen Sie den Mikro-Wechselrichter aus der PV-Array-Halterung.
2. Installieren Sie einen Ersatz-Mikro-Wechselrichter an der Halterung. Denken Sie daran, auf das blinkende grüne LED-Licht zu achten, sobald der neue Mikro-Wechselrichter an die DC-Kabel angeschlossen ist.
3. Verbinden Sie das AC-Kabel des Ersatz-Mikro-Wechselrichters mit dem AC-Bus.
4. Schließen Sie den Abzweigleistungsschalter und überprüfen Sie den ordnungsgemäßen Betrieb des Ersatz-Mikro-Wechselrichters.
5. Aktualisieren Sie den Mikro-Wechselrichter in der EMA Manager APP oder im EMA-Portal über die Funktion "Replace" (Ersetzen) und aktualisieren Sie die Systemkarte mit den neuen Seriennummernetiketten.

Technische Daten

1. Stellen Sie sicher, dass die Spannungs- und Stromspezifikationen Ihres PV-Moduls mit dem zulässigen Bereich des APsystems Mikro-Wechselrichters kompatibel sind. Bitte überprüfen Sie das Mikro-Wechselrichter-Datenblatt.
2. Der DC-Betriebsspannungsbereich des PV-Moduls muss innerhalb des zulässigen Eingangsspannungsbereichs des APsystems Mikro-Wechselrichters liegen.
3. Die maximale Leerlaufspannung des PV-Moduls darf die angegebene maximale Eingangsspannung des APsystems nicht überschreiten.

DS3-Serie Mikro-Wechselrichter-Datenblatt

* Der Nennspannungs-/Frequenzbereich kann bei Bedarf vom Versorgungsunternehmen über den Nennbereich hinaus erweitert werden.
** Grenzwerte können variieren. Beachten Sie die lokalen Anforderungen, um die Anzahl der Mikro-Wechselrichter pro Abzweig in Ihrer Region zu definieren.
*** Um Anspruch auf die Garantie zu haben, müssen APsystems Mikro-Wechselrichter über das EMA-Portal überwacht werden. Bitte beachten Sie unsere Garantiebedingungen, die unter emea.APsystems.com verfügbar sind.

Spezifikationen können ohne vorherige Ankündigung geändert werden – stellen Sie sicher, dass Sie die aktuellste Version verwenden, die unter https://emea.apsystems.com/resources/library/ zu finden ist.

Schaltplan

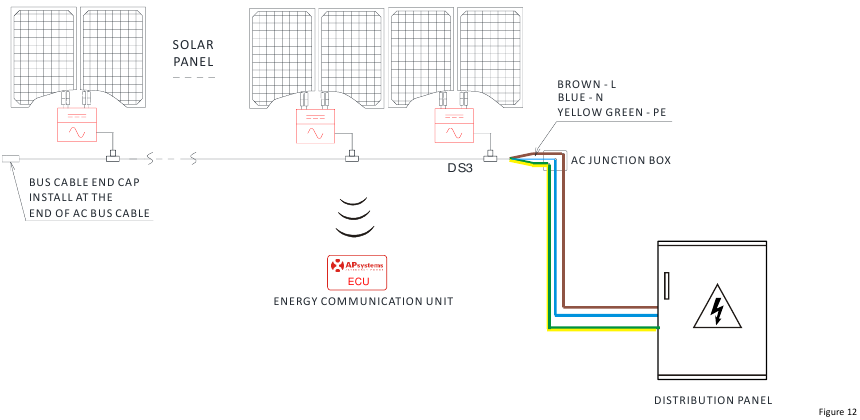

Beispielschaltplan - Einphasig (Siehe Abbildung 12)

ALTENERGY POWER SYSTEM Inc.
emea.APsystems.com
