APsystems EZ1 Series Handbuch

EZ1 Systeminstallation

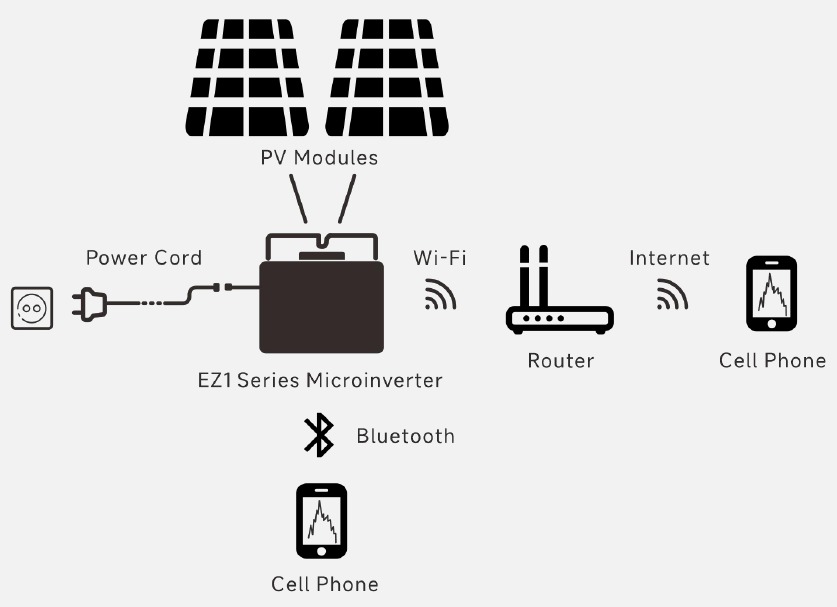

Der APsystems Mikro-Wechselrichter der EZ1-Serie wird in Balkon- und DIY-Systemen eingesetzt, die aus den folgenden Schlüsselelementen bestehen:

• PV-Module
• Netzkabel
• Mikro-Wechselrichter der EZ1-Serie
• Router
• Mobiltelefon

Mikro-Wechselrichter der EZ1-Serie verfügen über 2 Eingangskanäle mit unabhängigem MPPT und hohem Eingangsstrom sowie Ausgangsleistung, um sich an die heutigen größeren Leistungsmodule anzupassen (EZ1-SPE Mikro-Wechselrichter haben 1 Eingangskanal). Benutzer können die Wi-Fi-Version des EZ1 direkt über Bluetooth mit ihren Mobiltelefonen verbinden und Echtzeitdaten der Solaranlagen abrufen. Neben der Direktverbindung kann die Wi-Fi-Version des EZ1 auch über Wi-Fi eine Verbindung zu einem Router herstellen und Daten zur Fernüberwachung an Cloud-Server senden.
Über ein von APsystems bereitgestelltes Netzkabel kann der EZ1 an eine Steckdose angeschlossen werden und Energie abgeben, was eine wirklich einfache und bequeme Netzanbindung ermöglicht.

1. Überprüfen Sie, ob die Netzspannung der Nennleistung des Mikro-Wechselrichters entspricht
   Tragen Sie den Mikro-Wechselrichter NICHT am AC-Kabel. Dies kann dazu führen, dass das AC-Kabel teilweise oder vollständig vom Gerät getrennt wird, was zu keiner oder einer schlechten Funktion führt.

2. Installieren Sie die Mikro-Wechselrichter an der richtigen Position
   Der Mikro-Wechselrichter EZ1 kann an der Balkonwand montiert oder mit Kabelbindern am Geländer befestigt werden. Wählen Sie eine geeignete Installationsmethode entsprechend Ihrem tatsächlichen Szenario, um sicherzustellen, dass der EZ1 sicher installiert ist.

   HINWEIS: Installieren Sie die Mikro-Wechselrichter an der richtigen Position, um direkte Sonneneinstrahlung, Regen, UV-Strahlung oder andere schädliche Wetterereignisse zu vermeiden.
3. Verbinden Sie APsystems Mikro-Wechselrichter mit den PV-Modulen

   Beim Anschließen der DC-Kabel sollte der Mikro-Wechselrichter sofort zehnmal grün blinken. Dies geschieht, sobald die DC-Kabel angeschlossen sind und zeigt an, dass der Mikro-Wechselrichter ordnungsgemäß funktioniert. Diese gesamte Prüffunktion beginnt und endet innerhalb von 10 Sekunden nach dem Anschließen des Geräts. Achten Sie daher beim Anschließen der DC-Kabel genau auf diese Leuchten.
   HINWEIS: Jedes PV-Modul muss sorgfältig an denselben Kanal angeschlossen werden. Achten Sie darauf, positive und negative DC-Kabel nicht auf zwei verschiedene Eingangskanäle aufzuteilen: Der Mikro-Wechselrichter wird beschädigt und die Garantie erlischt.

4. Verbinden Sie den APsystems Mikro-Wechselrichter mit dem Netzkabel
   Stecken Sie den AC-Anschluss des Mikro-Wechselrichters in den Stecker des Netzkabels.

5. Stecken Sie das Netzkabel in die Steckdose


APP installieren

• Gehen Sie zum App Store

• Suchen Sie nach "AP EasyPower" (AP EasyPower)
• Herunterladen und installieren

HINWEIS: iOS: 10.0 und höher

• Gehen Sie zum Google Play Store

• Suchen Sie nach "AP EasyPower" (AP EasyPower)
• Herunterladen und installieren

HINWEIS: Android: 7.0 und
Bitte scannen Sie diesen QR-Code, um Zugang zu unseren APPs zu erhalten.

Den EZ1 verbinden

AP EasyPower bietet zwei Modi "Direct Connect Mode" (Direktverbindungsmodus) und "Remote Mode" (Fernmodus) zur Überwachung des Geräts.

Direct Connect Mode (Direktverbindungsmodus): Die APP verbindet sich mit Bluetooth des Geräts, sodass Benutzer eine lokale Überwachung und Steuerung des Geräts realisieren können.
Remote Mode (Fernmodus): Nach dem Anmelden können Benutzer eine Fernüberwachung und Steuerung des Geräts realisieren.
HINWEIS: Ohne Wi-Fi können Benutzer das Gerät im Direktverbindungsmodus überwachen und steuern.
HINWEIS: Sie können bis zu 2 Geräte mit Ihrem Konto verknüpfen. Wiederholen Sie einfach die Verknüpfungsvorgänge, bis alle Ihre Geräte verknüpft sind.

Überwachen & Steuern

Auf dieser Seite kann der Benutzer Folgendes visualisieren

• Echtzeitdaten: Die Echtzeitdaten des Geräts im aktuellen Zyklus, einschließlich Leistung, Energie, Laufzeit, Arbeitsstatus und Cloud-Status.
  • Arbeitsstatus
    Normal: Das Gerät funktioniert normal.
    Alarm: Das Gerät meldet Alarme, die Sie überprüfen müssen.
  • Cloud-Status
    Online: Das Gerät ist über das Internet mit dem Cloud-Dienst verbunden.
    Offline: Das Gerät ist nicht über das Internet mit dem Cloud-Dienst verbunden, möglicherweise ist das Gerät nicht mit Wi-Fi verbunden oder der Router ist ausgefallen.
• Vorteilsübersicht: Die vom Gerät erzeugte Gesamtenergie über die Lebensdauer und die äquivalente CO2-Reduktion.
  Durch Drücken des "alarm icon" (Alarmsymbols) können Sie die Alarminformationen überprüfen, wenn der Gerätestatus auf Alarm steht.
  Durch Drücken des "setting icon" (Einstellungssymbols) können Sie das Gerät einstellen. Die Einstellungsseite ist unten dargestellt.


HINWEIS: Für den Verbindungs- und Überwachungsbetriebsmodus beachten Sie bitte das AP EasyPower Benutzerhandbuch.

Referenzen

• App Store - Apple
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

APsystems EZ1 Series Handbuch herunterladen
