Center 27, C27 Handbuch

BESCHREIBUNG DES INSTRUMENTS

Beschreibung des Displays

	Anzeige für automatische Abschaltung
	Polaritätsanzeige
	Anzeige für niedrigen Batteriestand
	Anzeige für Wechselstromquelle
	Anzeige für Gleichstromquelle
/	Anzeige für Strom- / Spannungsmessung
	Gefahrenspannungsanzeige
	Data Hold-Anzeige (Messwerthaltefunktion)
	Min/Max-Anzeige
	Durchgangsprüfungsanzeige
M/ K	Maßeinheit
	Widerstandsmessungsanzeige

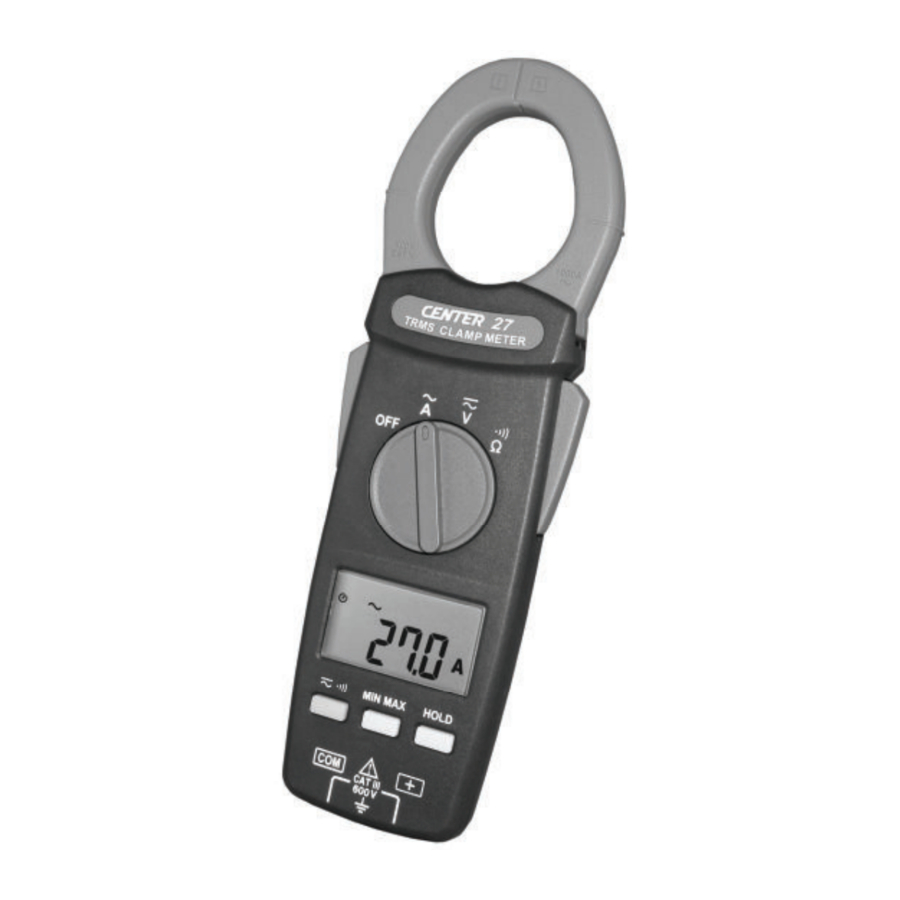

Beschreibung von Vorder- und Rückseite

1. Strommesszange
2. Sicherheits-Schutzring
3. Klemmbackenöffnungsgriff
4. Funktionswahlschalter
5. LCD-Display
6. AC/DC Spannung & Auswahltaste
7. Min/Max-Taste
8. Data Hold-Taste (Messwerthaltefunktion)
9. COM-Eingangsklemme
10. Positiver Eingangsterminal
11. Batteriefach

TASTENANLEITUNG

HOLD-Funktion (Halten)
Es ist möglich, den angezeigten Wert durch Drücken der "HOLD"-Taste (Halten) einzufrieren. Um diese Funktion zu deaktivieren, drücken Sie die "HOLD"-Taste (Halten) ein zweites Mal.

MIN/MAX-Funktion
Drücken Sie die MIN/MAX-Taste (MIN/MAX), um in den Min/Max-Modus zu gelangen. Drücken Sie die MIN/MAX-Taste (MIN/MAX), um der Reihe nach den Maximalwert, den Minimalwert und den aktuellen Messwert abzulesen. Halten Sie die MIN/MAX-Taste (MIN/MAX) 2 Sekunden lang gedrückt, um den Min/Max-Modus zu verlassen.

AC/DC Spannungsauswahl und Auswahltaste
Drücken Sie die Taste (Taste), um die Funktion auszuwählen.
Zum Auswählen der Funktion AC oder DC im Spannungsbereich.
Zum Auswählen von Durchgang oder Widerstand im Bereich.

MESSANLEITUNG

AC-Spannungsmessung
Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit dem "+"-Anschluss und die schwarze mit dem "COM"-Anschluss.
Messen Sie die Spannung, indem Sie die Spitzen der Prüfleitungen an den Prüfkreis halten, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Panel ab.

DC-Spannungsmessung
Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit dem "+"-Anschluss und die schwarze mit dem "COM"-Anschluss.
Messen Sie die Spannung, indem Sie die Spitzen der Prüfleitungen an den Prüfkreis halten, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Panel ab.
Hinweis:
Wenn der Messwert 30V bei ACV oder DCV überschreitet, wird das Symbol angezeigt.

AC-Strommessung
Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Öffnen Sie die Zange, indem Sie den Griff zum Öffnen der Backen drücken, und führen Sie das zu messende Kabel in die Backen ein.
Schließen Sie die Zange und lesen Sie den Wert vom LCD-Panel ab.
Hinweis:
Trennen Sie vor dieser Messung die Prüfleitung vom Messgerät, um die Sicherheit zu gewährleisten.
Falls der Messwert schwer abzulesen ist, drücken Sie die HOLD-Taste (halten) und lesen Sie das Ergebnis später ab.

Widerstandsmessung
Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit dem "+"-Anschluss und die schwarze mit dem "COM"-Anschluss.
Verbinden Sie die Spitzen der Prüfleitungen mit den Punkten, an denen der Widerstandswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Panel ab.
Hinweis:
Wenn Sie den Widerstandswert eines Schaltkreissystems messen, stellen Sie sicher, dass der Strom abgeschaltet ist und alle Kondensatoren entladen sind.

Durchgangsprüfung mit Summer

Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit dem "+"-Anschluss und die schwarze mit dem "COM"-Anschluss.
Verbinden Sie die Spitzen der Prüfleitungen mit den Punkten, an denen die Leitungsbedingung benötigt wird.
Wenn der Widerstand unter 100Ω liegt, ertönt der Summer durchgehend.

BATTERIEWECHSEL

1. Wenn die Batteriespannung unter den korrekten Betriebsbereich fällt, erscheint das Symbol auf dem LCD-Display und die Batterie muss gewechselt werden.
2. Bevor Sie die Batterie wechseln, schalten Sie den Hauptschalter auf "OFF" (AUS) und trennen Sie die Prüfleitungen.
3. Öffnen Sie die hintere Abdeckung mit einem geeigneten Werkzeug.
4. Ersetzen Sie die alte Batterie durch eine neue 3V (CR2032) Batterie.
5. Schließen Sie die Batterieabdeckung.

WARTUNG

Bevor Sie das Messgerät öffnen, trennen Sie beide Prüfleitungen und verwenden Sie das Messgerät niemals, bevor die Abdeckung geschlossen ist.

Um Verunreinigungen oder statische Schäden zu vermeiden, berühren Sie die Leiterplatte nicht ohne geeigneten statischen Schutz.

HINWEIS

1. Wenn das Messgerät längere Zeit nicht verwendet wird, entnehmen Sie die Batterie und lagern Sie das Messgerät nicht in einer Umgebung mit hoher Temperatur oder hoher Luftfeuchtigkeit.
2. Bei der Strommessung führt das Halten des Kabels in der Mitte der Zange zu genaueren Messergebnissen.
3. Reparaturen oder Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, sollten nur von qualifiziertem Personal durchgeführt werden.

REINIGUNG
Wischen Sie das Gehäuse regelmäßig mit einem trockenen Tuch ab.
Verwenden Sie keine Schleifmittel oder Lösungsmittel für diese Instrumente.

ALLGEMEINE SPEZIFIKATIONEN

Digitalanzeige:
4-stelliges Flüssigkristall-Display (LCD), Maximalanzeige 6000.
Polarität:
Wenn ein negatives Signal angelegt wird, erscheint das Signal.
Anzeige für niedrigen Batteriestand:
Wenn die Batterie unter den korrekten Betriebsbereich fällt, erscheint auf dem LCD-Display. Abtastrate: 2 Mal/Sek.
Stromversorgung:
CR2032 (3VDC) X 1
Typische Batterielebensdauer: 24 Stunden (ohne Summer)

Automatische Abschaltung:
Wenn 10 Minuten lang keine Tasten- oder Drehschalterbetätigung erfolgt, schaltet sich das Messgerät automatisch ab, um Batteriestrom zu sparen. Diese Funktion kann deaktiviert werden, indem Sie die "HOLD"-Taste (Halten) gedrückt halten und das Gerät dann einschalten.
Überlast:
Wenn das Signal größer als das Maximum ist, wird angezeigt.
Maximale Zangenöffnung:
40 mm
Abmessungen:
207 x 66 x 26 mm
Gewicht:
Ca. 153g (mit Batterie)
Zubehör:
Tragetasche, Batterie, Prüfleitungen & Bedienungsanleitung.

ELEKTRISCHE SPEZIFIKATIONEN

Die Genauigkeitsspezifikation ist definiert als **SIGNplusmn;[...% des Messwerts +...Counts] bei 23±5°C, ≦80 %r.F. Die True-RMS-Genauigkeit für VAC und AAC ist von 5% bis 100% des Bereichs spezifiziert, Scheitelfaktor CF <1,6 bei Vollausschlag
& CF < 3,2 bei halbem Ausschlag.

Gleichspannung ( )

Eingangsimpedanz: 10 M

Wechselspannung ( )

LCD zeigt 0 an, wenn der Messwert < 20 Counts ist (nur 6V-Bereich)
Eingangsimpedanz: 10 M

Wechselstrom ( )

Widerstand

Bereich	Auflösung	Genauigkeit	Überlastschutz
600	0.1	1% ± 2dgts	600Vrms
6K	0.001K
60K	0.01K
600K	0.1K

Durchgang

Bereich	Auflösung	Genauigkeit	Überlastschutz
600	0.1	1% ± 2dgts	600Vrms
	Ohm-Funktion Summer<100

SICHERHEITSHINWEISE

Betreiben Sie das Prüfgerät nicht, wenn das Gehäuse des Messgeräts oder die Prüfleitungen beschädigt aussehen.
Überprüfen Sie den Hauptfunktionsschalter und stellen Sie sicher, dass er sich vor jeder Messung in der richtigen Position befindet.
Führen Sie keine Widerstands- und Durchgangsprüfungen an einem stromführenden System durch. Legen Sie keine Spannung zwischen den Prüfanschlüssen und dem Prüfanschluss zur Erde an, die die in diesem Handbuch festgelegte Höchstgrenze überschreitet.
Halten Sie die Finger hinter dem Schutzring, wenn Sie mit den Prüfleitungen messen.
Wechseln Sie die Batterie, wenn das Symbol erscheint, um falsche Daten zu vermeiden.

Umgebungsbedingungen
Betriebstemperatur: 0°C bis 40°C (32°F bis 104°F); < 80% r.F.
Lagertemperatur: -10°C bis 60°C (14°F bis 140°F); < 70% r.F.

Erläuterung der Symbole
Achtung, siehe Bedienungsanleitung.
An den Anschlüssen kann gefährliche Spannung anliegen.

Dieses Instrument besitzt eine doppelte Isolierung.
