Center 200 Handbuch

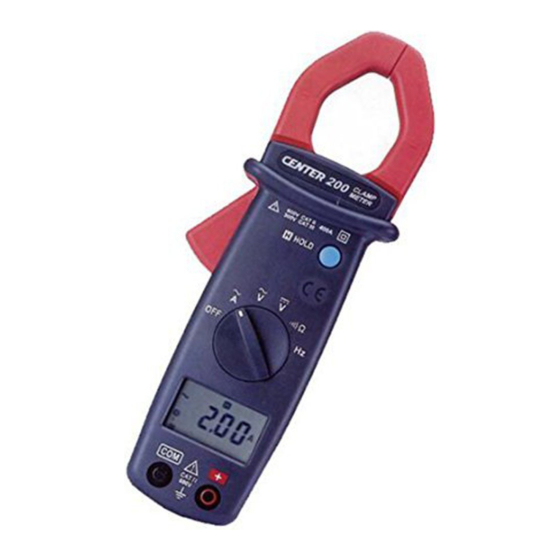

Geräteübersicht

1. Strommesszange
2. Sicherheitsschutzring
3. Zangenöffnungshebel
4. Funktionswahlschalter
5. LCD-Anzeige
6. COM-Eingangsklemme
7. Positiver Eingangsanschluss
8. Data-Hold-Taste
9. Batteriefach

Symbolerklärung:

	Anzeige für niedrigen Batteriestand
AUTO	Anzeige für automatische Bereichswahl
	Anzeige für manuelle Bereichswahl
	Data-Hold-Anzeige
	Anzeige der Durchgangsfunktion
V	Spannungsmessanzeige
A	Strommessanzeige
	Anzeige für Wechselstrom/-spannung
	Anzeige für Gleichstrom/-spannung
	Polaritätsanzeige
	Analog-Balkenanzeige
MK Hz	Frequenzmessanzeige

Messanleitung

Wechselstrommessung (ACA)

Stellen Sie den Hauptfunktionswähler auf den Bereich A . Öffnen Sie die Zange durch Drücken des Zangenöffnungshebels und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert vom LCD-Display ab.
Hinweis:
Trennen Sie vor dieser Messung die Messleitung vom Messgerät, um die Sicherheit zu gewährleisten.
Sollte der Messwert einmal schwer ablesbar sein, drücken Sie die HOLD-Taste und lesen Sie das Ergebnis später ab.

Wechselspannungsmessung (ACV)

Stellen Sie den Hauptfunktionswähler auf den Bereich V . Verbinden Sie die rote Messleitung mit der „+"-Klemme und die schwarze Messleitung mit der „COM"-Klemme.
Messen Sie die Spannung, indem Sie die Messspitzen an den Messkreis anlegen, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.

Gleichspannungsmessung (DCV)

Stellen Sie den Hauptfunktionswähler auf den Bereich V . Verbinden Sie die rote Messleitung mit der „+"-Klemme und die schwarze Messleitung mit der „COM"-Klemme.
Messen Sie die Spannung, indem Sie die Messspitzen an den Messkreis anlegen, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.

Widerstandsmessung

Stellen Sie die Hauptfunktion auf den Bereich . Verbinden Sie die rote Messleitung mit der „+"-Klemme und die schwarze Messleitung mit der „COM"-Klemme.
Verbinden Sie die Spitzen der Messleitungen mit den Punkten, an denen der Widerstandswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.
Hinweis:
Stellen Sie beim Messen des Widerstandswerts in einem Stromkreissystem sicher, dass die Stromversorgung unterbrochen und alle Kondensatoren entladen sind.

Durchgangsprüfung

Stellen Sie die Hauptfunktion auf den Bereich . Verbinden Sie die rote Messleitung mit der „+"-Klemme und die schwarze Messleitung mit der „COM"-Klemme.
Verbinden Sie die Spitzen der Messleitungen mit den Punkten, an denen der Durchgangszustand benötigt wird.
Liegt der Widerstand unter 40 Ω, ertönt der Signalgeber kontinuierlich.

Frequenzmessung über die Anschlussklemmen

Stellen Sie die Hauptfunktion auf den Bereich „Hz". Verbinden Sie die rote Messleitung mit der „+"-Klemme und die schwarze Messleitung mit der „COM"-Klemme.
Verbinden Sie die Spitzen der Messleitungen mit den Punkten, an denen der Widerstandswert benötigt wird.
Verbinden Sie die Spitzen der Messleitungen mit den Punkten, an denen die Frequenz des Spannungssignals benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.

Frequenzmessung mit der Zange

Stellen Sie den Hauptfunktionswähler auf den Bereich „Hz".
Öffnen Sie die Zange durch Drücken des Zangenöffnungshebels und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert vom LCD-Display ab.
Hinweis:
Bei der Frequenzmessung sollte der Benutzer entweder das Klemmen- oder das Zangensignal verwenden, aber nicht beides. Wenn beide Quellen angelegt werden, tritt ein Fehler auf.

Batteriewechsel

1. Wenn die Batteriespannung unter den ordnungsgemäßen Betriebsbereich fällt, erscheint das Symbol auf der LCD-Anzeige und die Batterie muss gewechselt werden.
2. Bevor Sie die Batterie wechseln, stellen Sie den Hauptschalter auf „OFF" und trennen Sie die Messleitungen.
   Öffnen Sie die Abdeckung des Batteriefachs mit einem Schraubendreher.
   Ersetzen Sie die alten Batterien durch zwei Batterien der Größe UM-4 oder AAA.
3. Schließen Sie die Abdeckung des Batteriefachs und ziehen Sie die Schraube fest.

Wartung

Bevor Sie das Batteriefach öffnen, trennen Sie beide Messleitungen und verwenden Sie das Messgerät niemals, bevor das Batteriefach geschlossen ist.

Um Verunreinigungen oder statische Schäden zu vermeiden, berühren Sie die Leiterplatte nicht ohne geeigneten statischen Schutz.

ANMERKUNG

• Wenn das Messgerät längere Zeit nicht verwendet wird, entnehmen Sie die Batterie und lagern Sie das Messgerät nicht in Umgebungen mit hoher Temperatur oder hoher Luftfeuchtigkeit.
• Halten Sie bei der Strommessung das Kabel in der Mitte der Zange, um ein genaueres Messergebnis zu erzielen.
• Reparaturen oder Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, dürfen nur von qualifiziertem Personal durchgeführt werden.

REINIGUNG
Wischen Sie das Gehäuse regelmäßig mit einem trockenen Tuch und Reinigungsmittel ab.
Verwenden Sie keine Schleifmittel oder Lösungsmittel für dieses Instrument.

Sicherheitshinweise

Betreiben Sie das Prüfgerät nicht, wenn das Gehäuse des Messgeräts oder die Messleitungen beschädigt aussehen.
Überprüfen Sie vor jeder Messung den Hauptfunktionsschalter und stellen Sie sicher, dass er sich in der richtigen Position befindet. Führen Sie keine Widerstands- und Durchgangsprüfungen an einem unter Spannung stehenden System durch.
Legen Sie keine Spannung zwischen den Prüfklemmen und zwischen Prüfklemme und Erde an, die die in diesem Handbuch aufgezeichneten Grenzwerte überschreitet. Seien Sie äußerst vorsichtig, wenn Sie unter Spannung stehende Systeme mit einer Spannung von mehr als 60 V DC oder 30 V AC messen. Halten Sie die Finger hinter dem Schutzring, wenn Sie mit den Messleitungen messen.
Wechseln Sie die Batterie, wenn das Symbol erscheint, um falsche Daten zu vermeiden.

Umgebungsbedingungen:
Höhe bis zu 2000 Meter.
Betriebstemperatur: 0°C ~ 40°C, <80% RH, nicht kondensierend
Lagertemperatur: -10°C ~ 60°C, <70% RH, Batterie entfernt
Verschmutzungsgrad: 2
Installationskategorien II

Symbolerklärung:
Achtung! Beachten Sie die Bedienungsanleitung.
Gefährliche Spannung kann an den Klemmen anliegen.
Dieses Gerät verfügt über eine doppelte Isolierung.

Spezifikation

Allgemeine Spezifikation:
Digitalanzeige:
3 3/4-stellige LCD-Anzeige mit einem Maximalwert von 3999
Analoganzeige: Schnelle Analogbalkenanzeige mit 42 Segmenten
Symbol- und Skalenbereich:
passt sich automatisch an Bereich und Eingangssignal an
Polarität:
Wenn ein negatives Signal an das Prüfgerät angelegt wird, wird angezeigt.
Überlast:
Wenn das Signal größer als das Maximum ist, wird angezeigt.
Abtastrate:
2 Mal/Sek. für digitale Daten
20 Mal/Sek. für analoge Balkenanzeige
Anzeige für niedrigen Batteriestand:
Wenn die Batterie unter dem ordnungsgemäßen Betriebsbereich liegt, erscheint auf der LCD-Anzeige.
Stromquelle: UM-4 oder AAA 1,5V Batterie x 2.
Automatische Abschaltung:
Erfolgt innerhalb von 30 Minuten keine Tasten- oder Drehschalterbetätigung, schaltet sich das Messgerät automatisch aus, um Batteriestrom zu sparen.
Zangenöffnung: 25 mm Abmessungen (L x B x H):
193 x 50 x 28 mm, 7.60 x 1.97 x 1.1 Zoll
Gewicht: 230 g, 8.11 OZ (inklusive Batterie)
Zubehör:
Bedienungsanleitung, Ledertasche, Messleitungen, Batterie 1.5Vx2
Batterielebensdauer: ca. 250 Std. (Alkalibatterie)

Elektrische Spezifikation:
Die Genauigkeitsspezifikation ist definiert als ±(...% des Messwerts + ... Stellen)
Bei 23±5℃, ≦80 %r.F.

DCV (Auto-Bereich)

ACV (Auto-Bereich)

ACA (Auto-Bereich)

Ohm ( Ω )

Durchgangsprüfung ( )

Bereich	Aktiver Bereich	Max. Prüfspannung	Überlastschutz
	<40 Ohm	1.5 VDC	600Vrms

Frequenz (Hz) (Auto-Bereich)

CENTER TECHNOLOGY CORP.
4 / F NO. 415, Jung-Jeng Rd., 238 Shu-Lin, Taipei, Taiwan
TEL: 886-2-26763926
E-Mail: center@centertek.com
FAX: 886-2-26763925
http://www.centertek.com
