Center 211 Handbuch

Erklärung der Symbole

Achtung! Beachten Sie die Bedienungsanleitung.
An den Klemmen kann gefährliche Spannung anliegen.
Dieses Gerät verfügt über eine doppelte Isolierung.
Verwenden Sie bei Wartungsarbeiten nur die angegebenen Ersatzteile.

Spezifikation

Allgemeine Spezifikation:
Digitalanzeige: 3 3/4-stellige LCD-Anzeige mit einem Maximalwert von 3999
Analoganzeige: Schnelle 42-Segment-Analog-Balkenanzeige
Symbol- und Skalenbereich:
Automatische Anzeige gemäß Symbolen und Bereich des Eingangssignals
Polarität: Wird angezeigt, wenn ein negatives Signal an den Eingang angelegt wird
Überlast: wird angezeigt, wenn das Eingangssignal den Messbereich in den Bereichen 40A, 400A, Widerstand und Durchgang überschreitet.
Im Spannungs-, Strom- und Frequenzbereich wird dieses Symbol nicht angezeigt, selbst wenn der Messwert die Messgrenze erreicht. Die Messgrenzen dieser Bereiche sind:
ACV: 750V
ACA: 1000A
DCV: 1000V
Hz: 10KHz
Abtastrate: 2 Mal/Sek. für digitale Daten; 20 Mal/Sek. für analoge Balkenanzeige
Batteriestatusanzeige: wird angezeigt, wenn die Batteriespannung unter den erforderlichen Wert fällt
Stromquelle: 9V, NEDA1604 oder 6F22 oder 006P
Batterielebensdauer: Typisch 120 Std. (Alkaline)
Automatische Abschaltung:
Das Messgerät schaltet sich nach 30 Minuten automatisch aus, wenn kein Taster betätigt oder der Drehschalter nicht bedient wird.
Um diese Funktion zu deaktivieren, halten Sie die "MAX MIN" (MAX/MIN) Taste gedrückt und schalten Sie dann das Messgerät ein.
Zangenöffnung: 40mm
Abmessungen (L x B x H): 242 x 66 x 36 mm, 9.53 x 2.60 x1.42 inch
Gewicht: 400g, 14.10 OZ (Batterie enthalten)
Zubehör: Bedienungsanleitung, Tragetasche, Messleitungen, 9V-Batterie

Elektrische Spezifikation:
Die Genauigkeitsspezifikation ist definiert als ±(...%Anzeige+...Digits ) Bei 23±5℃, ≦80 %r.F.
Die True-RMS-Genauigkeit für ACV und ACA ist von 5% bis 100% des Bereichs spezifiziert, die Genauigkeit beträgt zusätzlich ±(1%Anz.), Scheitelfaktor 1.4<CF<3 bei vollem Ausschlag & CF<6 bei halbem Ausschlag.

ACA (400A/1000A Autorange)

ACV (Autorange)

DCV (Autorange)

Ohm (Widerstand) (Autorange)

Diode

Bereich	Aktiver Bereich	Überlastschutz
	0.6mA	600Vrms

Durchgang ()

Bereich	Aktiver Bereich	Überlastschutz
	<100 Ω	600Vrms

Frequenz (Hz) (Autorange)

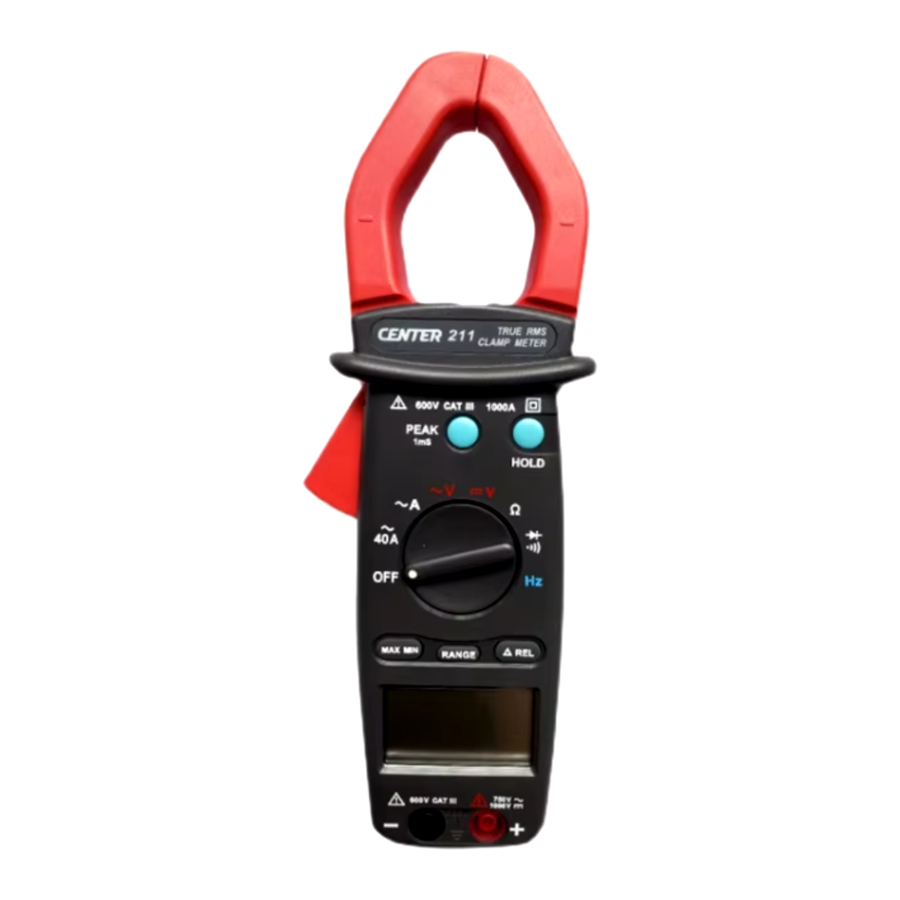

Geräteübersicht

Symboldefinition:

Teile und Position

1. Strommesszange
2. Zangenöffnungsgriff
3. Funktionswählschalter
4. "Hold" (Halten) Taste
5. "Peak Hold" (Spitzenwerthalte) Taste
6. "MAX/MIN" (MAX/MIN) Taste
7. "Range" (Bereich) Taste
8. "REL" (Relativ) Taste
9. LCD-Anzeige
10. "COM"-Anschluss
11. "+"-Prüfanschluss

Messanleitung

Wechselstrommessung

Stellen Sie den Hauptfunktionsschalter auf den -Bereich.
Öffnen Sie die Zange durch Drücken des Zangenöffnungsgriffs und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert von der LCD-Anzeige ab.
Hinweis:
Trennen Sie vor dieser Messung die Messleitungen vom Messgerät, um die Sicherheit zu gewährleisten.
Wenn der Messwert schwer abzulesen ist, drücken Sie die "Hold" (Halten) Taste und lesen Sie das Ergebnis später ab.

ACV-Messung

Stellen Sie den Hauptfunktionsschalter auf den -Bereich.
Verbinden Sie die rote Messleitung mit dem "+"-Anschluss und die schwarze Messleitung mit dem "COM"-Anschluss.
Messen Sie die Spannung, indem Sie die Messspitzen an den Messkreis anlegen, an dem der Spannungswert benötigt wird.
Lesen Sie das Ergebnis von der LCD-Anzeige ab.

DCV-Messung

Stellen Sie den Hauptfunktionsschalter auf den -Bereich.
Verbinden Sie die rote Messleitung mit dem "+"-Anschluss und die schwarze Messleitung mit dem "COM"-Anschluss.
Messen Sie die Spannung, indem Sie die Messspitzen an den Messkreis anlegen, an dem der Spannungswert benötigt wird.
Lesen Sie das Ergebnis von der LCD-Anzeige ab.

Widerstandsmessung

Stellen Sie die Hauptfunktion auf den ""-Bereich und stellen Sie sicher, dass die Stromleitung vom System getrennt ist.
Verbinden Sie die rote Messleitung mit dem "+"-Anschluss und die schwarze Messleitung mit dem "COM"-Anschluss.
Verbinden Sie die Spitzen der Messleitungen mit den Punkten, an denen der Widerstandswert benötigt wird.
Lesen Sie das Ergebnis von der LCD-Anzeige ab.
Hinweis:
Wenn Sie einen Widerstandswert aus einem Stromkreissystem entnehmen, stellen Sie sicher, dass die Stromversorgung unterbrochen und alle Kondensatoren entladen sind.

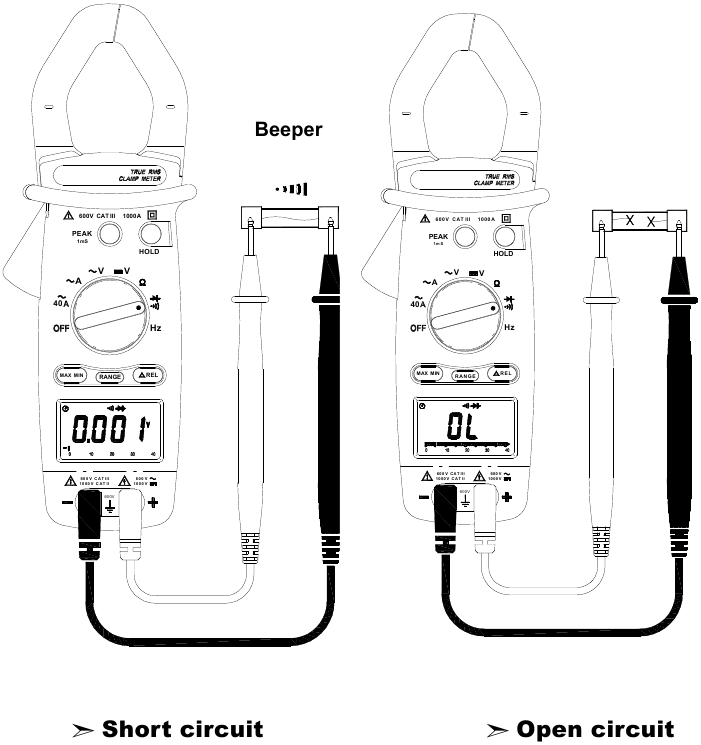

Durchgangsprüfung

Stellen Sie die Hauptfunktion auf den ""-Bereich und stellen Sie sicher, dass die Stromleitung vom System getrennt ist.
Verbinden Sie die rote Messleitung mit dem "+"-Anschluss und die schwarze Messleitung mit dem "COM"-Anschluss.
Verbinden Sie die Spitzen der Messleitungen mit den Punkten, an denen die Durchgangsbedingung benötigt wird.
Wenn der Widerstand unter 100Ω liegt, ertönt der Signalgeber ununterbrochen.

Frequenzmessung an den Anschlüssen

Stellen Sie die Hauptfunktion auf den ""-Bereich.
Verbinden Sie die rote Messleitung mit dem "+"-Anschluss und die schwarze Messleitung mit dem "COM"-Anschluss.
Verbinden Sie die Spitze der Messleitungen mit den Punkten, an denen die Frequenz des Spannungssignals benötigt wird.
Lesen Sie das Ergebnis von der LCD-Anzeige ab.

Frequenzmessung mit der Zange

Stellen Sie den Hauptfunktionsschalter auf den ""-Bereich.
Öffnen Sie die Zange durch Drücken des Zangenöffnungsgriffs und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert von der LCD-Anzeige ab.
Hinweis:
Bei der Frequenzmessung sollte der Benutzer entweder das Klemmsignal oder das Zangensignal verwenden, jedoch nicht beide. Werden beide Quellen angelegt, tritt ein Fehler auf.

Tastenbedienung

• „ Datenhaltefunktion:
  Jederzeit kann der Benutzer den aktuellen Messwert durch Drücken der "Hold" (Halten) Taste halten und die gehaltenen Daten durch erneutes Drücken wieder freigeben.„
• Spitzenwerthaltefunktion:
  Dieses Messgerät ist mit einer 1-ms-Spitzenwerthaltefunktion in den Bereichen ACA, ACV und DCV ausgestattet.
  Bevor der Benutzer eine Spitzenwerthaltefunktion ausführt, muss er zuerst den Kalibrierungsprozess abschließen.
  Um die Kalibrierung zu starten, muss der Benutzer die "Peak" (Spitze) Taste 2 Sekunden lang gedrückt halten. Danach wird "CAL" auf dem LCD angezeigt und der Offset wird berechnet und im Messgerät gespeichert.
  Nach der Kalibrierung kann der Benutzer durch Drücken der "Peak Hold" (Spitzenwerthalte) Taste P+ oder P- wählen, um den Spitzenwert zu halten. Drücken der "Peak" (Spitze) Taste für 2 Sekunden kehrt das Messgerät in den Normalbetrieb zurück.
  Sobald der Funktionsbereich geändert wird, benötigt das Messgerät eine weitere Kalibrierung für die Spitzenwertmessung.
• MAX/MIN-Funktion:
  Einmaliges Drücken der "MAX/MIN" (MAX/MIN) Taste versetzt das Messgerät in den MAX-Modus.
  Ein erneutes Drücken versetzt das Messgerät in den MIN-Modus.
  Ein weiteres Drücken zeigt den aktuellen Messwert an und verfolgt weiterhin die Änderungen von MAX und MIN. Dieser Modus wird auch durch das blinkende "MAX MIN" (MAX/MIN) Symbol angezeigt.
  Halten Sie die "MAX/MIN" (MAX/MIN) Taste länger als 2 Sekunden gedrückt, um das Messgerät in den Normalbetrieb zurückzusetzen.
• REL-Funktion:
  Durch Drücken der "REL" (Relativ) Taste wird der Nullpunkt auf den aktuellen Messwert gesetzt und der relative Wert wird auf dem LCD angezeigt.
  Ein erneutes Drücken zeigt den relativen Nullpunkt an. Dieser Modus wird auch durch das blinkende "REL" (Relativ) Symbol angezeigt. Halten Sie die "REL" (Relativ) Taste länger als 2 Sekunden gedrückt, um das Messgerät in den Normalbetrieb zurückzusetzen.
• Bereichsfunktion:
  Drücken Sie die "RANGE" (Bereich) Taste, um den manuellen Bereichsmodus auszuwählen, und die -Anzeige schaltet sich ein und das Messgerät bleibt im zuletzt eingestellten Bereich.
  Um den manuellen Bereichsmodus zu verlassen und in den automatischen Bereichsmodus zurückzukehren, halten Sie die "RANGE" (Bereich) Taste 1 Sekunde lang gedrückt.

Batteriewechsel

1. Wenn die Batteriespannung unter den ordnungsgemäßen Betriebsbereich fällt, erscheint das -Symbol auf der LCD-Anzeige und die Batterie muss gewechselt werden.
2. Schalten Sie vor dem Batteriewechsel den Hauptwahlschalter auf "OFF " (AUS) und trennen Sie die Messleitungen.
   Öffnen Sie die hintere Abdeckung mit einem Schraubendreher.
   Ersetzen Sie die alten Batterien durch eine neue 9V-Batterie.
3. Schließen Sie die hintere Abdeckung und befestigen Sie die Schraube.

Wartung

Trennen Sie vor dem Öffnen des Messgeräts beide Messleitungen und verwenden Sie das Messgerät niemals, bevor die Abdeckung geschlossen ist.

Um Verunreinigungen oder statische Schäden zu vermeiden, berühren Sie die Leiterplatte nicht ohne geeigneten ESD-Schutz.

* HINWEIS:

• Wenn das Messgerät längere Zeit nicht verwendet wird, entnehmen Sie die Batterie und lagern Sie das Messgerät nicht in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Bei der Strommessung führt das Halten des Kabels in der Mitte der Zange zu genaueren Messergebnissen.
• Reparaturen oder Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, sollten nur von qualifiziertem Personal durchgeführt werden.

* REINIGUNG:
Wischen Sie das Gehäuse regelmäßig mit einem trockenen Tuch ab. Verwenden Sie keine Schleifmittel oder Lösungsmittel für dieses Instrument.

Sicherheitsinformationen

Zuerst lesen

• Lesen Sie die Bedienungsanleitung vor der Verwendung und beachten Sie alle Sicherheitsinformationen.
• Verwenden Sie das Messgerät nur wie in dieser Bedienungsanleitung angegeben. Andernfalls kann der Schutz des Messgeräts beeinträchtigt werden.
• Verwenden Sie dieses Messgerät niemals an einem Stromkreis mit Spannungen über 750Vrms bei 50/60 Hz.
• Betreiben Sie das Messgerät nicht, wenn das Gehäuse oder die Messleitungen beschädigt aussehen.
• Überprüfen Sie den Funktionswahlschalter und stellen Sie sicher, dass er sich vor jeder Messung in der richtigen Position befindet.
• Führen Sie keine Widerstands- und Durchgangsprüfung an einem spannungsführenden Stromkreis durch.
• Seien Sie äußerst vorsichtig, wenn Sie spannungsführende Systeme mit Spannungen über 60V DC oder 30V AC messen.
• Seien Sie äußerst vorsichtig, wenn Sie in der Nähe von Stromschienen und blanken Leitern arbeiten.
• Verwenden Sie das Messgerät nicht unter Überbereichs-/Überlastbedingungen (OL).
• Wechseln Sie die Batterie, wenn das -Symbol angezeigt wird, um Fehlmessungen zu vermeiden.

Umgebungsbedingungen:
Höhe bis zu 2000 Meter.
Betriebstemperatur: 0°C ~ 40°C, <80% r.F., nicht kondensierend
Lagertemperatur: -10°C ~ 60°C, <70% r.F., Batterie entnommen
Verschmutzungsgrad: 2
Installationskategorien III (600V), II (1000V)

CENTER TECHNOLOGY CORP.
4/F NO. 415, Jung-Jeng Rd., 238 Shu-Lin, Taipei, Taiwan
TEL: 886-2-26763926
FAX: 886-2-26763925
E-Mail: center@centertek.com
http://www.centertek.com
