Center 202 Handbuch

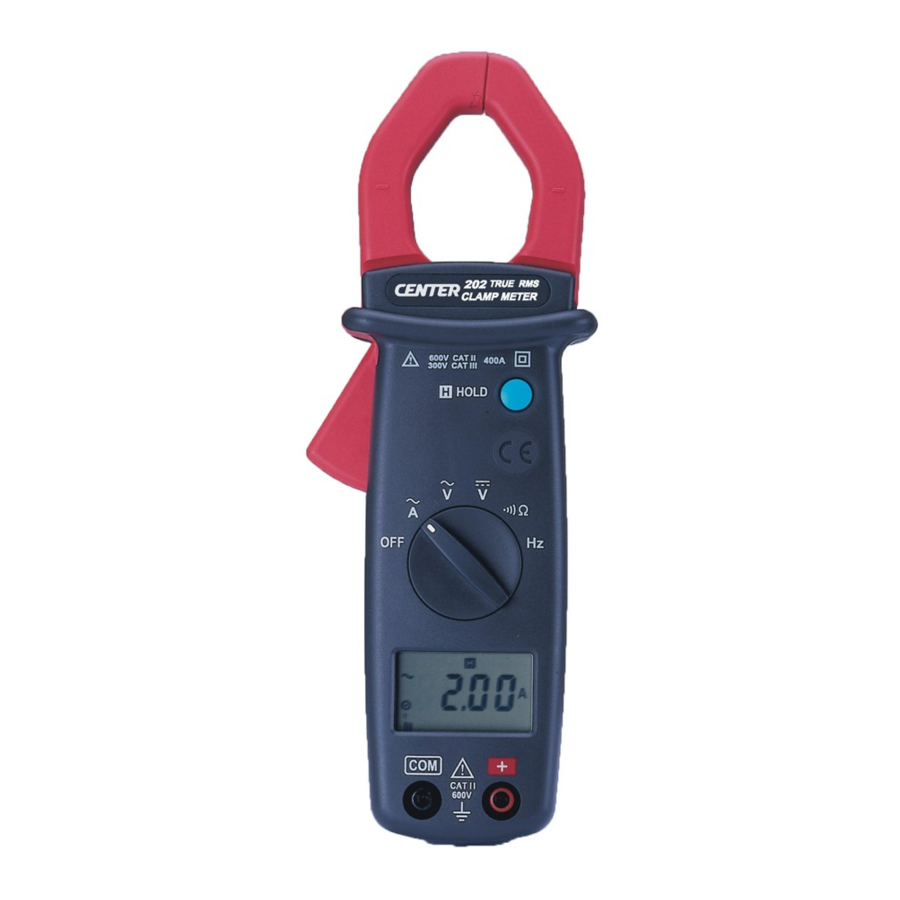

Geräteübersicht

Geräteübersicht

  1. Strommesszange
  2. Sicherheits-Schutzring
  3. Zangenöffnungsgriff
  4. Funktionswahlschalter
  5. LCD-Anzeige
  6. COM-Eingangsklemme
  7. Positiver Eingangsanschluss
  8. Data Hold-Taste
  9. Batteriefach

Symbol-Definition:
Symbol-Definition

Anzeige für niedrigen Batteriestand
AUTO Anzeige für automatische Bereichswahl
Anzeige für manuelle Bereichswahl
Anzeige für Messwerthaltefunktion
Anzeige der Durchgangsfunktion
V Anzeige für Spannungsmessung
A Anzeige für Strommessung
Anzeige für Wechselstrom/-spannung
Anzeige für Gleichstrom/-spannung
Polaritätsanzeige
Analoge Balkenanzeige
MK Hz Anzeige für Frequenzmessung

Messanleitung

ACA-Messung

Stellen Sie den Hauptfunktionswahlschalter auf A Bereich. Öffnen Sie die Zange durch Drücken des Zangenöffnungsgriffs und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert vom LCD-Display ab.
Hinweis:
Trennen Sie vor dieser Messung das Messkabel vom Messgerät, um die Sicherheit zu gewährleisten.
Wenn der Messwert schwer abzulesen ist, drücken Sie die HOLD-Taste (Messwerthalten) und lesen Sie das Ergebnis später ab.
ACA-Messung

ACV-Messung

Stellen Sie den Hauptfunktionswahlschalter auf V Bereich. Verbinden Sie das rote Messkabel mit dem "+"-Anschluss und das schwarze mit dem " COM "-Anschluss.
Messen Sie die Spannung, indem Sie die Spitzen der Messkabel an den Messkreis anlegen, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.
ACV-Messung

DCV-Messung

Stellen Sie den Hauptfunktionswahlschalter auf V Bereich. Verbinden Sie das rote Messkabel mit dem "+"-Anschluss und das schwarze mit dem " COM "-Anschluss.
Messen Sie die Spannung, indem Sie die Spitzen der Messkabel an den Messkreis anlegen, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.
DCV-Messung

Widerstandsmessung

Stellen Sie die Hauptfunktion auf Bereich. Verbinden Sie das rote Messkabel mit dem "+"-Anschluss und das schwarze mit dem " COM "-Anschluss.
Verbinden Sie die Spitzen der Messkabel mit den Punkten, an denen der Widerstandswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.
Hinweis:
Wenn Sie einen Widerstandswert in einem Schaltungssystem messen, stellen Sie sicher, dass die Stromversorgung unterbrochen und alle Kondensatoren entladen sind.
Widerstandsmessung

Durchgangsprüfung

Stellen Sie die Hauptfunktion auf Bereich. Verbinden Sie das rote Messkabel mit dem "+"-Anschluss und das schwarze mit dem " COM "-Anschluss.
Verbinden Sie die Spitzen der Messkabel mit den Punkten, an denen die Durchgangsbedingung geprüft werden soll.
Liegt der Widerstand unter 40Ω, ertönt der Signalgeber ununterbrochen.
Durchgangsprüfung

Frequenzmessung über die Anschlüsse

Stellen Sie die Hauptfunktion auf den Bereich " Hz ". Verbinden Sie das rote Messkabel mit dem "+"-Anschluss und das schwarze mit dem " COM "-Anschluss.
Verbinden Sie die Spitzen der Messkabel mit den Punkten, an denen der Widerstandswert benötigt wird.
Verbinden Sie die Spitzen der Messkabel mit den Punkten, an denen die Frequenz des Spannungssignals benötigt wird.
Lesen Sie das Ergebnis vom LCD-Display ab.
Frequenzmessung über die Anschlüsse

Frequenzmessung mit der Zange

Stellen Sie den Hauptfunktionswahlschalter auf den Bereich " Hz ".
Öffnen Sie die Zange durch Drücken des Zangenöffnungsgriffs und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert vom LCD-Display ab.
Hinweis:
Bei der Frequenzmessung sollte der Benutzer entweder das Klemmen-Signal oder das Zangen-Signal verwenden, aber nicht beides. Wenn beide Quellen angelegt werden, tritt ein Fehler auf.
Frequenzmessung mit der Zange

Batteriewechsel

Batteriewechsel

  1. Wenn die Batteriespannung unter den ordnungsgemäßen Betriebsbereich fällt, erscheint das Symbol auf dem LCD-Display und die Batterie muss gewechselt werden.
  2. Bevor Sie die Batterie wechseln, stellen Sie den Hauptwahlschalter auf "OFF" (AUS) und trennen Sie die Messkabel.
    Öffnen Sie die Abdeckung des Batteriefachs mit einem Schraubendreher.
    Ersetzen Sie die alten Batterien durch zwei Batterien der Größe UM-4 oder AAA.
  3. Schließen Sie die Abdeckung des Batteriefachs und ziehen Sie die Schraube fest.

Wartung


Trennen Sie vor dem Öffnen der Batteriefachklappe beide Messkabel und verwenden Sie das Messgerät niemals, bevor die Batteriefachklappe geschlossen ist.

Um Verunreinigungen oder statische Schäden zu vermeiden, berühren Sie die Leiterplatte nicht ohne geeigneten ESD-Schutz.

HINWEIS

  • Wenn das Messgerät längere Zeit nicht verwendet wird, entnehmen Sie die Batterie und lagern Sie das Messgerät nicht in Umgebungen mit hoher Temperatur oder hoher Luftfeuchtigkeit.
  • Halten Sie bei der Strommessung das Kabel mittig in der Zange, um genauere Messergebnisse zu erzielen.
  • Reparaturen oder Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, sollten nur von qualifiziertem Personal durchgeführt werden.

REINIGUNG
Wischen Sie das Gehäuse regelmäßig mit einem trockenen Tuch und einem Reinigungsmittel ab.
Verwenden Sie keine Scheuermittel oder Lösungsmittel an diesem Gerät.

CENTER TECHNOLOGY CORP.
4 / F NO. 415, Jung-Jeng Rd., 238 Shu-Lin, Taipei, Taiwan
TEL: 886-2-26763926 E-Mail: center@centertek.com
FAX: 886-2-26763925
http://www.centertek.com

Sicherheitshinweise

Betreiben Sie das Prüfgerät nicht, wenn das Gehäuse des Messgeräts oder die Messkabel beschädigt aussehen.
Überprüfen Sie den Hauptfunktionswahlschalter und stellen Sie sicher, dass er vor jeder Messung in der richtigen Position ist. Führen Sie keine Widerstands- und Durchgangsprüfungen an einem unter Spannung stehenden System durch.
Legen Sie keine Spannung zwischen den Prüfanschlüssen und zwischen Prüfanschluss und Erde an, die die in diesem Handbuch aufgezeichneten Grenzwerte überschreitet.
Seien Sie äußerst vorsichtig, wenn Sie unter Spannung stehende Systeme mit Spannungen über 60V DC oder 30V AC messen. Halten Sie die Finger hinter dem Schutzring, wenn Sie mit den Messkabeln messen.
Wechseln Sie die Batterie, wenn das Symbol erscheint, um fehlerhafte Daten zu vermeiden.

Umgebungsbedingungen:
Höhe bis zu 2000 Meter.
Betriebstemperatur: 0°C ~ 40°C, <80% RH, nicht kondensierend
Lagertemperatur: -10°C ~ 60°C, <70% RH, Batterie entfernt
Verschmutzungsgrad: 2
Installationskategorien II

Symbolerklärung:
WarnungAchtung! Beachten Sie die Bedienungsanleitung.
StromschlaggefahrAn den Anschlüssen kann gefährliche Spannung anliegen.
Dieses Gerät verfügt über eine doppelte Isolierung.

Technische Daten

Allgemeine Spezifikationen:
Digitalanzeige:
3 3/4-stellige LCD-Anzeige mit maximalem Messwert 3999
Analoganzeige:
Schnelle analoge Balkenanzeige mit 42 Segmenten
Symbol- und Skalenbereich:
Passt sich automatisch an Bereich und Eingangssignal an.
Polarität:
Wenn ein negatives Signal an das Prüfgerät angelegt wird, wird angezeigt.
Überlast:
Wenn das Signal größer als das Maximum ist, wird angezeigt
Abtastrate:
2 Mal/Sek. für digitale Daten
20 Mal/Sek. für analoge Balkenanzeige
Anzeige für niedrigen Batteriestand:
Wenn die Batterie unter dem ordnungsgemäßen Betriebsbereich liegt, erscheint auf dem LCD-Display.
Stromversorgung: UM-4 oder AAA 1,5V Batterie x 2.
Batterielebensdauer: ca. 100 Std. (Alkalibatterie)
Automatische Abschaltung:
Erfolgt 30 Minuten lang keine Tasten- oder Drehschalterbetätigung, schaltet sich das Messgerät automatisch ab, um den Batterieverbrauch zu schonen.
Zangenöffnungsgröße: 25mm
Abmessungen (L x B x H): 193 x 50 x 28mm, 7,60 x 1,97 x 1,1 Zoll
Gewicht: 230g, 8,11OZ (inkl. Batterie)
Zubehör:
Bedienungsanleitung, Ledertasche, Messkabel, Batterie 1,5V x 2

Elektrische Spezifikationen:
Die Genauigkeitsspezifikation ist definiert als ±(...%Messwert+...Stellen)
Bei 23±5℃, ≦80 %RH
Die Genauigkeit der Echteffektivwerte für ACV und ACA ist von 5% bis 100% des Bereichs spezifiziert, Genauigkeit zusätzlich ±(1%Messwert), Scheitelfaktor
1.4<CF<3 bei Vollausschlag & CF**SIGNlt;6 bei halbem Ausschlag.

DCV (Automatik-Bereich)

Bereich Auflösung Genauigkeit Eingangsimpedanz Überlastschutz
400V 0.1V 1%+2 1MΩ 660Vrms
600V 1V

ACV (Automatik-Bereich)

Bereich Auflösung Genauigkeit Eingangsimpedanz Überlastschutz
50Hz~500Hz
400V 0.1V 1.5%+5 1MΩ 660Vrms
600V 1V

ACA (Automatik-Bereich)

Bereich Auflösung Genauigkeit Überlastschutz
40A 0.01A 50Hz~60Hz 60Hz~500Hz 600Arms
400A 0.1A 1.9%+5 2.5%+5

Ohm ( Ω )

Bereich Auflösung Genauigkeit Max. Prüfspannung Überlastschutz
400Ω 0.1Ω 1%+2 1.5VDC 600Vrms

Durchgang ( )

Bereich Aktiver Bereich Max. Prüfspannung Überlastschutz
<40 Ohm 1.5 VDC 600Vrms

Frequenz (Hz) (Automatik-Bereich)

Funktion Bereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz
Stromfrequenz 20Hz - 4KHz 1Hz 0.1%+1 2Arms 600Arms
10KHz 10Hz
Spannungsfrequenz 10Hz-4KHz 1Hz 0.1%+1 5Vrms 600Vrms
40KHz 10Hz
400KHz 100Hz
