Center 28 Handbuch

ALLGEMEINE SPEZIFIKATIONEN

Digitalanzeige:
4-stellige Flüssigkristallanzeige (LCD), Maximalwert 6000.

Polarität:
Wenn ein negatives Signal angelegt wird, erscheint das Signal.

Batteriestandsanzeige:
Wenn die Batterie unterhalb des ordnungsgemäßen Betriebsbereichs liegt, erscheint auf dem LCD-Display.

Abtastrate:
2 Mal/Sek.

Stromversorgung:
CR2032 (3VDC) X 1
Typische Batterielebensdauer: 24 Stunden (ohne Summer)

Automatische Abschaltung:
Wenn 10 Minuten lang keine Tasten- oder Drehschalterbetätigung erfolgt, schaltet sich das Messgerät automatisch ab, um Batteriestrom zu sparen. Diese Funktion kann deaktiviert werden, indem Sie die Taste "HOLD " gedrückt halten und das Gerät dann einschalten.

Überlast:
Wenn das Signal größer als der Maximalwert ist, wird angezeigt.

Maximale Zangenöffnung:
40 mm

Abmessungen:
207 x 66 x 26 mm

Gewicht:
Ca. 153g (mit Batterie)

Zubehör:
Tragetasche, Batterie, Prüfleitungen & Bedienungsanleitung.

ELEKTRISCHE SPEZIFIKATIONEN

Die Genauigkeitsspezifikation ist definiert als ±[...% des Messwerts + ... Counts] bei 23±5°C, ≦ 80 % rel. Luftfeuchtigkeit. Echter Effektivwert (True RMS) für VAC- und AAC-Genauigkeit ist von 5% bis 100% des Bereichs angegeben, Scheitelfaktor (Crest Factor) CF <1,6 bei Vollausschlag & CF < 3,2 bei halbem Ausschlag.

Gleichspannung

( )

Bereich Auflösung Genauigkeit Überlastschutz
6V 0.001V ±1% ± 2dgts 600Vrms
60V 0.01V
600V 0.1V

Eingangsimpedanz: 10 MΩ

Gleichspannung (Spitzenwertmodell)

Bereich Auflösung Genauigkeit Überlastschutz
600V 0.1V ±2% ± 3dgts 600Vrms

Warnung Hinweis: minimaler Gleichspannungsmessbereich: 1Vrms

Wechselspannung

( )

Bereich Auflösung Genauigkeit Überlastschutz
6V 0.001V ±1.2%±5dgts
(50~500Hz)
600Vrms
60V 0.01V
600V 0.01V

Das LCD zeigt 0 an, wenn der Messwert < 20 Counts ist (nur im 6V-Bereich)
Eingangsimpedanz: 10 MΩ

Wechselspannung (Spitzenwertmodell)

Bereich Auflösung Genauigkeit Überlastschutz
600V 0.1V ±2.4%±5dgts 600Vrms

Warnung Hinweis: minimaler Wechselspannungsmessbereich: 1Vrms

Wechselstrom

( )

Bereich Auflösung Genauigkeit Überlastschutz
600A 0.1A 1.9%±5dgts(50~60Hz)
2.5%±5dgts(45~500Hz)
1000Arms
1000A 1A

Wechselstrom (Spitzenwertmodell)

Bereich Auflösung Genauigkeit Überlastschutz
1000A 1 A ±2.9% ± 5dgts 1000Arms

Widerstand

()

Bereich Auflösung Genauigkeit Überlastschutz
600Ω 0.1Ω ±1% ± 2dgts 600Vrms
6KΩ 0.001KΩ
60KΩ 0.01KΩ
600KΩ 0.1KΩ

Durchgangsprüfung

Bereich Auflösung Genauigkeit Überlastschutz
600Ω 0.1Ω ±1% ± 2dgts 600Vrms
Ohm-Funktion Summer<100Ω

Kapazitätsmessung

()

Bereich Auflösung Genauigkeit Überlastschutz
6 μF 0.001 μF ±3% ± 10dgts 600Vrms
60 μF 0.01 μF
600 μF 0.1 μF

Warnung Hinweis: minimaler Kapazitätsmessbereich > 0.01 μF

Frequenz (Hz) & Tastverhältnis (%)

Frequenz (Hz) ) (Automatikbereich)

Funktion Bereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz
Stromfrequenz 600Hz 0.1Hz ±0.2% ±2dgts (30~6KHz) 3Arms 1000Arms
6KHz 0.001KHz
Spannungsfrequenz 600Hz 0.1 Hz ±0.2% ±2dgts (10~60KHz) 5Vrms 600Vrms
6KHz 0.001KHz
60KHz 0.01KHz

Eingangsimpedanz: 700 kΩ

Tastverhältnis (%)(Spannung)

Bereich Auflösung Genauigkeit Empfindlichkeit Überlastschutz
1~99% (1-500Hz) 0.1% ±0.5% duty 5Vpp 600Vrms
2~98% (500~1KHz)

BESCHREIBUNG DES INSTRUMENTS

Beschreibung des Displays

Beschreibung des Displays

Auto Power Off Indication
Polaritätsanzeige
Anzeige für niedrigen Batteriestand
Anzeige für alternative Quelle
Anzeige für direkte Quelle
Anzeige für Strommessung
Anzeige für Spannungsmessung
Anzeige für Kapazitätsmessung
Anzeige für Datenhaltung
Anzeige für Spitzenwert
Anzeige für Durchgangsprüfung
/M/K Maßeinheit
Anzeige für Widerstandsmessung
Anzeige für Frequenzmessung
Anzeige für Tastverhältnismessung
Anzeige für gefährliche Spannung

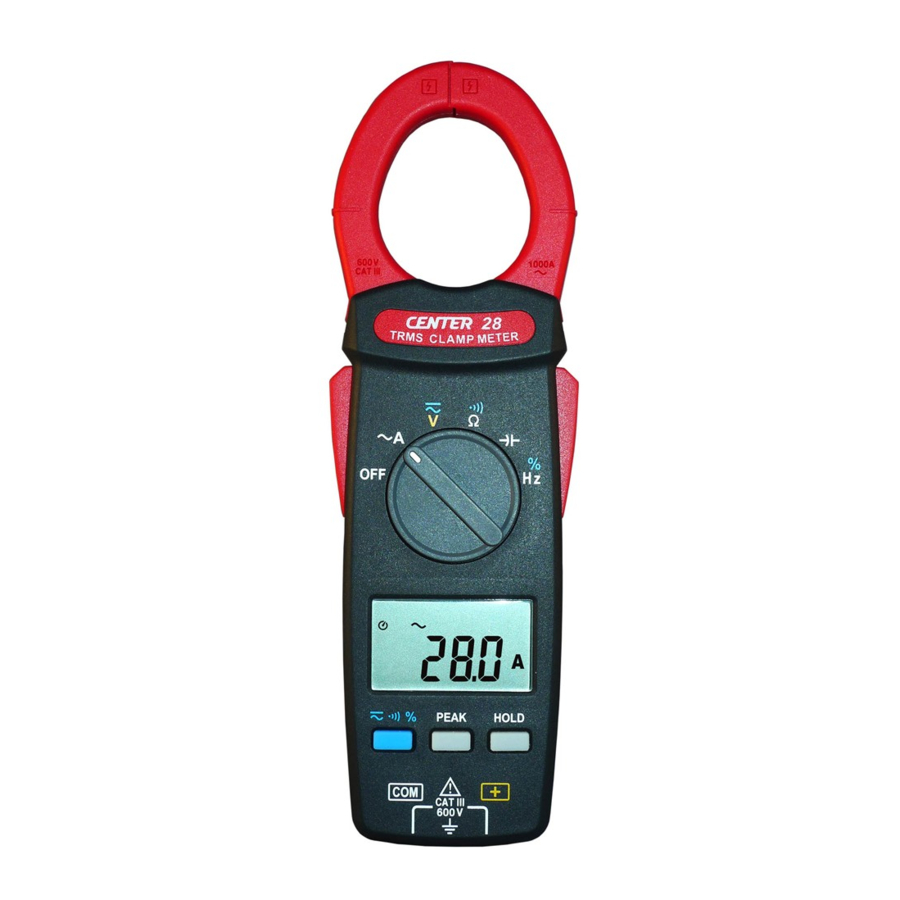

Beschreibung von Vorder- und Rückseite

Beschreibung von Vorder- und Rückseite

  1. Strommesszange
  2. Sicherheitsschutzring
  3. Zangenöffnungsgriff
  4. Funktionswählschalter
  5. LCD-Anzeige
  6. AC/DC-Spannungs- & /Ω & Hz/%-Auswahltaste
  7. Spitzenwerthalte-Taste
  8. Datenhalte-Taste
  9. COM-Eingangsklemme
  10. Plus-Eingangsklemme
  11. Batteriefach

TASTENANLEITUNG

HOLD-Funktion

Es ist möglich, den angezeigten Wert durch Drücken der Taste "HOLD" (Halten) einzufrieren. Um diese Funktion zu deaktivieren, drücken Sie die Taste "HOLD" (Halten) ein zweites Mal.

PEAK-Funktion

Wenn Sie die Taste "PEAK" (Spitzenwert) drücken, zeigt das Display das Symbol " ". Wenn ein Wert eingegeben wird, wird dieser Wert eingefroren im Display angezeigt. Wenn ein größerer Spitzenwert eingegeben wird, wird der Spitzenwert aktualisiert und eingefroren im Display angezeigt. Wenn Sie die Taste erneut drücken, kehrt die Funktion in den Normalmodus zurück.

AC/DC-Spannungsauswahl und Auswahl und Hz/%-Auswahltaste

Drücken Sie die Taste , um die Funktion auszuwählen.
Zur Auswahl der Funktion AC oder DC im Spannungsbereich.
Zur Auswahl von Durchgang oder Widerstand im Bereich.
Zur Auswahl der Funktion Frequenz (Hz) oder Tastverhältnis (%) Messung im Hz-Bereich.

MESSANLEITUNG

AC-Spannungsmessung

Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Messen Sie die Spannung, indem Sie die Spitzen der Prüfleitungen an den Prüfkreis halten, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Panel ab.

DC-Spannungsmessung

Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Messen Sie die Spannung, indem Sie die Spitzen der Prüfleitungen an den Prüfkreis halten, wo der Spannungswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Panel ab.
DC-Spannungsmessung

Warnung Hinweis: Wenn der Messwert 30V in ACV oder DCV überschreitet, wird das Symbol angezeigt.

AC-Strommessung

Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Öffnen Sie die Zange durch Drücken des Zangenöffnungsgriffs und führen Sie das zu messende Kabel in die Zange ein.
Schließen Sie die Zange und lesen Sie den Wert vom LCD-Panel ab.

Warnung Hinweis:
Trennen Sie vor dieser Messung die Prüfleitung vom Messgerät, um die Sicherheit zu gewährleisten.
Wenn der Messwert unter Umständen schwer abzulesen ist, drücken Sie die Taste HOLD (Halten) und lesen Sie das Ergebnis später ab.
AC-Strommessung

Widerstandsmessung

Stellen Sie die Hauptfunktion auf den Bereich ein. Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Verbinden Sie die Spitzen der Prüfleitungen mit den Punkten, an denen der Widerstandswert benötigt wird.
Lesen Sie das Ergebnis vom LCD-Panel ab.

Warnung Hinweis:
Wenn Sie einen Widerstandswert aus einem Schaltkreissystem ermitteln, stellen Sie sicher, dass die Stromversorgung unterbrochen und alle Kondensatoren entladen sind.

Durchgangsprüfung mit Summer

Stellen Sie die Hauptfunktion auf den Bereich ein.
Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Verbinden Sie die Spitzen der Prüfleitungen mit den Punkten, an denen der Durchgangszustand benötigt wird.
Wenn der Widerstand unter 100 Ω liegt, ertönt der Summer durchgehend.
Durchgangsprüfung mit Summer

Kapazitätsmessung

Stellen Sie den Hauptfunktionsschalter auf den Bereich.
Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Verbinden Sie die Spitzen der Prüfleitungen mit dem zu prüfenden Kondensator.
Lesen Sie den Kapazitätswert auf dem LCD ab.

Warnung Hinweis:
Um Schäden am Messgerät zu vermeiden, trennen Sie die Stromversorgung des Stromkreises und entladen Sie alle Kondensatoren, bevor Sie die Kapazität messen. Verwenden Sie die DC-Spannungsfunktion, um zu bestätigen, dass der Kondensator entladen ist.

Messung der Spannungsfrequenz

Stellen Sie die Hauptfunktion auf den Bereich ein. Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Bringen Sie die Prüfspitzen in Kontakt mit den Punkten, deren Frequenz gemessen werden soll.
Lesen Sie das Ergebnis vom LCD-Panel ab.

Messung der Stromfrequenz

Stellen Sie die Hauptfunktion auf den Bereich ein.
Öffnen Sie die Zange durch Drücken des Auslösers. Umschließen Sie den Leiter und schließen Sie die Zangenbacken korrekt, indem Sie den Auslöser loslassen.
Lesen Sie das Ergebnis vom LCD-Panel ab.

Messung des Tastverhältnisses (%)

Stellen Sie die Hauptfunktion auf den Bereich ein.
Drücken Sie die Taste , um den % Bereich zu wählen.
Verbinden Sie die rote Prüfleitung mit der „+“-Klemme und die schwarze mit der „COM“-Klemme.
Bringen Sie die Prüfspitzen in Kontakt mit den Punkten, deren % gemessen werden soll.
Lesen Sie das Ergebnis vom LCD-Panel ab.
Ein Tastverhältnis ist der prozentuale Anteil der Zeit, die eine Entität in einem aktiven Zustand verbringt, als Funktion der gesamten betrachteten Zeit.

Definition
Bei einem periodischen Ereignis ist das Tastverhältnis das Verhältnis der Dauer des Ereignisses zur Gesamtperiode eines Signals.

Tastverhältnis

wobei
𝒯 die Dauer ist, während der die Funktion aktiv ist.
T die Periode der Funktion ist.

BATTERIEWECHSEL

  1. Wenn die Batteriespannung unter den ordnungsgemäßen Betriebsbereich fällt, erscheint das Symbol auf dem LCD-Display und die Batterie muss gewechselt werden.
  2. Bevor Sie die Batterie wechseln, stellen Sie den Hauptschalter auf „OFF“ (AUS) und trennen Sie die Prüfleitungen.
  3. Öffnen Sie die hintere Abdeckung mit einem geeigneten Werkzeug.
  4. Ersetzen Sie die alte Batterie durch eine neue 3V (CR2032) Batterie.
    BATTERIEWECHSEL
  5. Schließen Sie das Batteriefach.

WARTUNG

Warnung
Bevor Sie das Messgerät öffnen, trennen Sie beide Prüfleitungen ab und verwenden Sie das Messgerät niemals, bevor die Abdeckung geschlossen ist.

Vorsicht
Um Kontamination oder statische Schäden zu vermeiden, berühren Sie die Leiterplatte nicht ohne entsprechenden statischen Schutz.

HINWEIS

  1. Wenn das Messgerät längere Zeit nicht verwendet wird, entnehmen Sie die Batterie und lagern Sie das Messgerät nicht in einer Umgebung mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
  2. Halten Sie bei Strommessungen das Kabel in der Mitte der Zange, um genauere Messergebnisse zu erzielen.
  3. Reparaturen oder Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, dürfen nur von qualifiziertem Personal durchgeführt werden.

REINIGUNG

Wischen Sie das Gehäuse regelmäßig mit einem trockenen Tuch ab.
Verwenden Sie keine Scheuermittel oder Lösungsmittel für diese Instrumente.

SICHERHEITSHINWEISE

  • Betreiben Sie das Prüfgerät nicht, wenn das Gehäuse des Messgeräts oder die Prüfleitungen beschädigt aussehen.
  • Überprüfen Sie vor jeder Messung, ob der Hauptfunktionsschalter in der richtigen Position steht.
  • Führen Sie keine Widerstands- und Durchgangsprüfungen an einem stromführenden System durch. Legen Sie keine Spannung zwischen den Prüfklemmen und zwischen Prüfklemme und Masse an, die die in diesem Handbuch aufgezeichneten Grenzwerte überschreitet.
  • Halten Sie die Finger hinter dem Schutzring, wenn Sie mit den Prüfleitungen messen.
  • Wechseln Sie die Batterie, wenn das Batteriesymbol Symbol erscheint, um falsche Daten zu vermeiden.

Umgebungsbedingungen

Betriebstemperatur: 0°C bis 40°C(32°F bis 104°F); < 80% RH
Lagertemperatur: -10°C bis 60°C(14°F bis 140°F); < 70% RH

Erklärung der Symbole

Warnung Achtung: siehe Bedienungsanleitung.

Stromschlaggefahr Gefährlich: Spannung kann an den Anschlüssen anliegen.

Doppelisolierungssymbol Dieses Instrument verfügt über eine doppelte Isolierung.
