Husqvarna 125B, 125BVX Handbuch

Einleitung

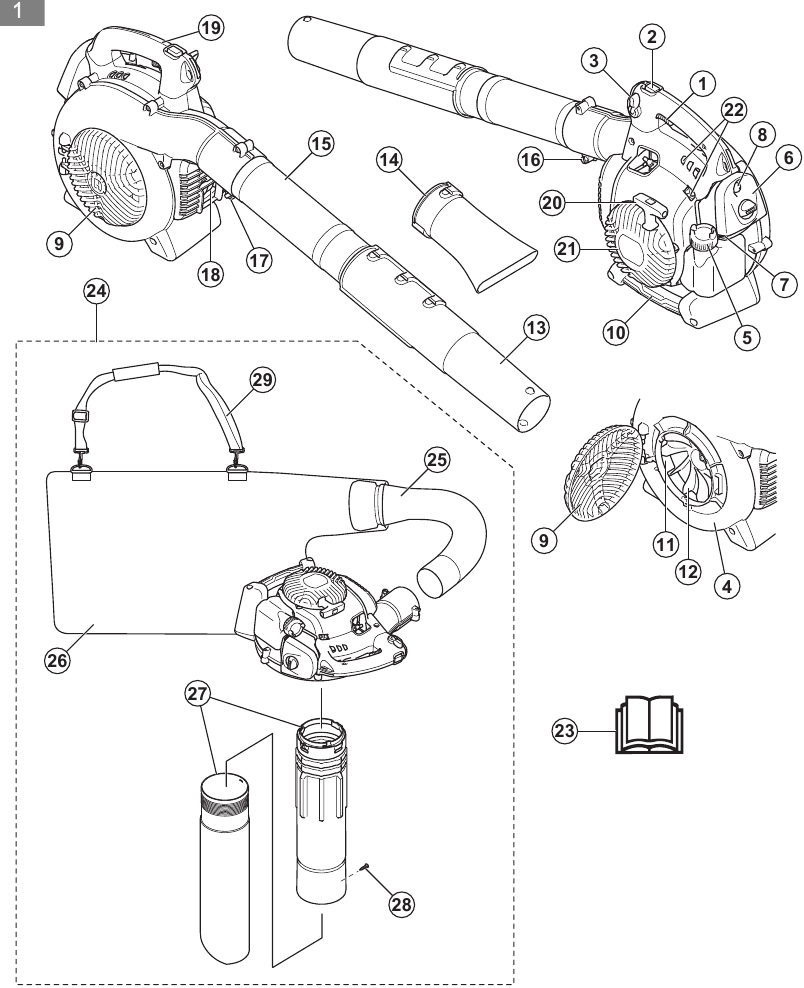

Übersicht

1. Gashebel
2. STOPP-Schalter
3. Drehzahlregler
4. Lüftergehäuse
5. Kraftstofftankdeckel
6. Luftfilter
7. Chokesteuerung
8. Primerpumpe
9. Einlassabdeckung
10. Vakuumgriff (125BVX)
11. Messer (125BVX)
12. Lüfterrad
13. Standarddüse
14. Hochgeschwindigkeitsdüse
15. Gebläserohr
16. Rohrklemmschraube
17. Rohrklemmschellenmuttern
18. Schalldämpfer
19. Erdungskabel
20. Starterseilgriff
21. Startvorrichtung
22. Vergaser-Einstellschrauben
23. Bedienungsanleitung
24. Vakuumvorrichtung mit Sammelkomponenten, die die Punkte 25-29 unten umfassen (125BVX)
25. Fangsackrohr (125BVX)
26. Fangsack (125BVX)
27. Vakuumrohr in zwei Abschnitten (125BVX)
28. Schraube (125BVX)
29. Schultergurt (125BVX)

Symbole am Produkt

	Dieses Handbuch lesen
	Zugelassenen Gehörschutz verwenden
	Zugelassenen Augenschutz verwenden
	Zugelassene Staubmaske verwenden
	Zugelassene Schutzhandschuhe tragen
	Das Produkt kann Gegenstände auswerfen, was zu Augenschäden führen kann
	Nicht in die Nähe des sich drehenden Lüfterrads kommen
	Kinder vom Produkt fernhalten
	Sicherstellen, dass lange Haare über den Schultern zusammengebunden sind
	Sicherheitsabstand

Hinweis: Andere Symbole/Aufkleber auf dem Produkt beziehen sich auf Zertifizierungsanforderungen für andere kommerzielle Bereiche.

Produktschäden

Wir sind nicht verantwortlich für Schäden an unserem Produkt, wenn:

• das Produkt unsachgemäß repariert wurde.
• das Produkt mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller nicht zugelassen sind.
• das Produkt über Zubehör verfügt, das nicht vom Hersteller stammt oder vom Hersteller nicht zugelassen ist.
• das Produkt nicht in einem zugelassenen Servicezentrum oder von einer zugelassenen Behörde repariert wurde.

Sicherheit

Sicherheitsdefinitionen

Die folgenden Definitionen geben den Schweregrad für jedes Signalwort an.

Verletzungen von Personen.

Schäden am Produkt.
Hinweis: Diese Information erleichtert die Verwendung des Produkts.

Allgemeine Sicherheitshinweise

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Verwenden Sie das Produkt korrekt. Verletzungen oder Tod können die Folge einer falschen Verwendung sein. Verwenden Sie das Produkt nur für die in dieser Anleitung beschriebenen Aufgaben. Verwenden Sie das Produkt nicht für andere Aufgaben.
• Beachten Sie die Anweisungen in dieser Anleitung. Beachten Sie die Sicherheitssymbole und die Sicherheitshinweise. Wenn der Bediener die Anweisungen und Symbole nicht beachtet, können Verletzungen, Schäden oder Tod die Folge sein.
• Entsorgen Sie diese Anleitung nicht. Verwenden Sie die Anweisungen für die Montage, den Betrieb und zur Instandhaltung Ihres Produkts. Verwenden Sie die Anweisungen für die korrekte Installation von Anbaugeräten und Zubehör. Verwenden Sie nur zugelassenes Zubehör und Anbaugeräte.
• Verwenden Sie kein beschädigtes Produkt. Beachten Sie den Wartungsplan. Führen Sie nur Wartungsarbeiten durch, zu denen Sie eine Anweisung in dieser Anleitung finden. Alle anderen Wartungsarbeiten müssen von einer zugelassenen Servicestelle durchgeführt werden.
• Diese Anleitung kann nicht alle Situationen abdecken, die bei der Verwendung des Produkts auftreten können. Seien Sie vorsichtig und verwenden Sie Ihren gesunden Menschenverstand. Betreiben Sie das Produkt nicht und führen Sie keine Wartungsarbeiten am Produkt durch, wenn Sie sich über die Situation nicht sicher sind. Sprechen Sie mit einem Produktexperten, Ihrem Händler, Kundendienstmitarbeiter oder einer zugelassenen Servicestelle, um Informationen zu erhalten.
• Ziehen Sie das Zündkerzenkabel ab, bevor Sie das Produkt montieren, lagern oder Wartungsarbeiten durchführen.
• Verwenden Sie das Produkt nicht, wenn es von seiner ursprünglichen Spezifikation abweicht. Verändern Sie kein Teil des Produkts ohne Genehmigung des Herstellers. Verwenden Sie nur vom Hersteller zugelassene Teile. Verletzungen oder Tod können die Folge einer falschen Wartung sein.
• Atmen Sie die Abgase des Motors nicht ein. Langfristiges Einatmen der Motorabgase stellt ein Gesundheitsrisiko dar.
• Starten Sie das Produkt nicht in Innenräumen oder in der Nähe von brennbarem Material. Die Abgase sind heiß und können einen Funken enthalten, der einen Brand verursachen kann. Unzureichende Luftzirkulation kann zu Verletzungen oder zum Tod durch Erstickung oder Kohlenmonoxidvergiftung führen.
• Wenn Sie dieses Produkt verwenden, erzeugt der Motor ein elektromagnetisches Feld. Das elektromagnetische Feld kann medizinische Implantate beschädigen. Sprechen Sie mit Ihrem Arzt und dem Hersteller medizinischer Implantate, bevor Sie das Produkt bedienen.
• Lassen Sie Kinder das Produkt nicht bedienen. Lassen Sie keine Person ohne Kenntnis der Anweisungen das Produkt bedienen.
• Stellen Sie sicher, dass Sie eine Person mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit, die das Produkt verwendet, stets beaufsichtigen. Eine verantwortliche erwachsene Person muss jederzeit anwesend sein.
• Lagern Sie das Produkt an einem Ort, der für Kinder und unbefugte Personen unzugänglich ist.
• Das Produkt kann Gegenstände auswerfen und Verletzungen verursachen. Beachten Sie die Sicherheitshinweise, um das Risiko von Verletzungen oder Tod zu verringern.
• Entfernen Sie sich nicht vom Produkt, wenn der Motor läuft.
• Der Bediener des Produkts ist für Unfälle verantwortlich.
• Stellen Sie sicher, dass keine Teile beschädigt sind, bevor Sie das Produkt verwenden.
• Stellen Sie sicher, dass Sie sich mindestens 15 m (50 ft) von anderen Personen oder Tieren entfernt aufhalten, bevor Sie das Produkt verwenden. Stellen Sie sicher, dass Personen im angrenzenden Bereich wissen, dass Sie das Produkt verwenden werden.
• Beachten Sie nationale oder lokale Gesetze. Diese können den Betrieb des Produkts unter bestimmten Bedingungen verhindern oder einschränken.
• Verwenden Sie das Produkt nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Diese können Ihr Sehvermögen, Ihre Aufmerksamkeit, Koordination oder Ihr Urteilsvermögen beeinträchtigen.

Vibrationssicherheit

Dieses Produkt ist nur für den gelegentlichen Betrieb bestimmt. Kontinuierlicher oder regelmäßiger Betrieb des Produkts kann das „white finger“ (Weißfinger-Syndrom) oder ähnliche medizinische Probleme durch Vibrationen verursachen. Überprüfen Sie den Zustand Ihrer Hände und Finger, wenn Sie das Produkt kontinuierlich oder regelmäßig betreiben. Wenn Ihre Hände oder Finger Verfärbungen, Schmerzen, Kribbeln oder Taubheitsgefühle aufweisen, stellen Sie die Arbeit ein und suchen Sie sofort einen Arzt auf.

Sicherheitshinweise für den Betrieb des Gebläses

• Verwenden Sie das Produkt nur zum Blasen oder Entfernen von Laub und anderen Ablagerungen auf dem Boden.
• Betreiben Sie das Produkt nicht, wenn Sie müde, krank sind oder Alkohol, Drogen oder Medikamente eingenommen haben.
• Halten Sie Umstehende oder Tiere in einem Abstand von mindestens 15 m (50 ft) vom Bediener.
• Das Produkt kann Gegenstände mit hoher Geschwindigkeit auswerfen, die abprallen und den Bediener treffen können. Dies kann zu Augenschäden führen.
• Richten Sie die Gebläsedüse nicht auf Personen oder Tiere.
• Stellen Sie sicher, dass langes Haar über Ihren Schultern zusammengebunden ist.
• Stoppen Sie den Motor, bevor Sie Zubehör oder andere Komponenten montieren oder demontieren.
• Betreiben Sie das Produkt nicht ohne Schutzvorrichtung.
• Betreiben Sie das Produkt nicht, wenn sich Personen im Arbeitsbereich aufhalten. Stoppen Sie das Produkt, wenn eine Person den Arbeitsbereich betritt.
• Betreiben Sie das Produkt nicht in einem Bereich mit unzureichender Luftzirkulation. Wenn die Luftzirkulation nicht ausreicht, kann dies zu Verletzungen oder zum Tod durch Erstickung oder Kohlenmonoxidvergiftung führen.
• Der Schalldämpfer ist sehr heiß, während das Produkt eingeschaltet ist, nachdem es gestoppt wurde und wenn es im Leerlauf läuft. Seien Sie vorsichtig in der Nähe von brennbaren Materialien und brennbaren Dämpfen.
• Berühren Sie den Einlassbereich nicht. Halten Sie Schmuck und lose Kleidung vom Einlassbereich fern.
• Halten Sie stets sicheren Stand und betreiben Sie das Produkt nur auf sicheren und ebenen Flächen. Rutschige oder instabile Flächen, wie Leitern, können zu Gleichgewichtsverlust oder Kontrollverlust führen.
• Betreiben Sie das Produkt nicht in großen Höhen, z. B. auf einem Dach.
• Sichern Sie das Produkt während des Transports.
• Betreiben Sie das Produkt nur zu den empfohlenen Zeiten. Beachten Sie die örtlichen Vorschriften. Übliche Empfehlungen sind Montag bis Samstag von 9:00 Uhr bis 17:00 Uhr.
• Betreiben Sie das Produkt mit der geringstmöglichen Drosselklappenstellung, um die Arbeit zu erledigen.
• Stellen Sie sicher, dass Sie bei der Verwendung des Produkts nicht stürzen können. Neigen Sie das Produkt nicht während des Betriebs.
• Stellen Sie vor dem Betrieb sicher, dass sich das Produkt in gutem Zustand befindet, insbesondere der Schalldämpfer, der Lufteinlass und der Luftfilter.
• Verwenden Sie einen Rechen oder Besen, um Bodenablagerungen vor dem Betrieb des Produkts zu lockern.
• Wenn der Arbeitsbereich verschmutzt ist, sprühen Sie ihn mit einem Schlauch ab.
• Verwenden Sie das Produkt als Alternative zu einem Schlauch, um Wasser zu sparen.
• Blasen Sie Ablagerungen sicher weg. Achten Sie auf Kinder, Tiere, offene Fenster oder Fahrzeuge.
• Richten Sie das Produkt nicht auf leicht beschädigte Pflanzen.
• Blasen Sie keine Luft in Richtung von Objekten wie Wänden, großen Steinen, Fahrzeugen und Zäunen.
• Wenn Sie an Innenecken arbeiten, blasen Sie von der Ecke in die Mitte des Arbeitsbereichs. Andernfalls können Ablagerungen Ihr Gesicht treffen und Augenverletzungen verursachen.
• Verwenden Sie die volle Düsenverlängerung, um den Luftstrom nahe am Boden zu halten.
• Es ist erforderlich, dass Umstehende einen Augenschutz tragen.
• Entsorgen Sie die Ablagerungen nach Gebrauch des Produkts in den Abfallbehältern.

Sicherheitshinweise für den Betrieb des Saugers

• Verhindern Sie Schäden am Gebläse. Saugen Sie keine großen, festen Gegenstände wie Holz, Dosen, Gummimulch oder lange Schnurstücke an.
• Lassen Sie das Saugrohr nicht auf den Boden aufschlagen.
• Stoppen Sie den Motor und ziehen Sie die Zündkerzenkappe ab, bevor Sie eine Blockade oder verstopftes Material entfernen.

Persönliche Schutzausrüstung

• Verwenden Sie beim Betrieb des Produkts immer die richtige persönliche Schutzausrüstung. Die persönliche Schutzausrüstung eliminiert das Verletzungsrisiko nicht. Die persönliche Schutzausrüstung verringert den Grad der Verletzung, falls ein Unfall eintritt.
• Tragen Sie beim Betrieb des Produkts immer einen zugelassenen Augenschutz.
• Betreiben Sie das Produkt nicht barfuß oder mit offenen Schuhen. Tragen Sie immer strapazierfähige, rutschfeste Stiefel.
• Tragen Sie eine strapazierfähige, lange Hose.
• Verwenden Sie bei Bedarf zugelassene Schutzhandschuhe.
• Tragen Sie einen Helm, wenn die Möglichkeit besteht, dass Gegenstände auf Ihren Kopf fallen.
• Tragen Sie beim Betrieb des Produkts immer einen zugelassenen Gehörschutz. Langanhaltender Lärm kann zu lärmbedingtem Hörverlust führen.
• Tragen Sie beim Betrieb des Produkts in staubiger Umgebung immer eine zugelassene Staubmaske.
• Stellen Sie sicher, dass Sie einen Erste-Hilfe-Kasten in der Nähe haben.

Schutzvorrichtungen am Produkt

• Stellen Sie sicher, dass Sie das Produkt regelmäßig warten.
  • Die Lebensdauer des Produkts erhöht sich.
  • Das Unfallrisiko verringert sich.

Lassen Sie das Produkt regelmäßig von einem zugelassenen Händler oder einer zugelassenen Servicestelle auf Einstellungen oder Reparaturen überprüfen.

• Verwenden Sie kein Produkt mit beschädigten Schutzvorrichtungen. Wenn das Produkt beschädigt ist, wenden Sie sich an eine zugelassene Servicestelle.

Stoppschalter
Starten Sie den Motor. Stellen Sie sicher, dass der Motor stoppt, wenn Sie den Stoppschalter in die Stoppposition bewegen.

Schalldämpfer

Berühren Sie den Schalldämpfer nicht, wenn er heiß ist. Der Schalldämpfer ist sehr heiß, während der Motor läuft und nachdem er gestoppt wurde. Wenn Sie den Schalldämpfer berühren, kann dies zu Verbrennungen führen.

• Verwenden Sie keinen Motor mit einem beschädigten Schalldämpfer. Ein beschädigter Schalldämpfer erhöht den Geräuschpegel und das Brandrisiko. Halten Sie einen Feuerlöscher bereit.
• Überprüfen Sie regelmäßig, ob der Schalldämpfer am Produkt befestigt ist.
• Berühren Sie den Motor oder den Schalldämpfer nicht, wenn der Motor läuft. Berühren Sie den Motor oder den Schalldämpfer auch eine Weile nach dem Abstellen des Motors nicht. Heiße Oberflächen können Verletzungen verursachen.
• Ein heißer Schalldämpfer kann einen Brand verursachen. Seien Sie vorsichtig, wenn Sie das Produkt in der Nähe von brennbaren Flüssigkeiten oder Dämpfen verwenden.
• Berühren Sie die Teile im Schalldämpfer nicht, wenn der Schalldämpfer beschädigt ist. Die Teile können krebserregende Chemikalien enthalten.
• Einige Gebläsemodelle verfügen über einen Funkenschutzgitter. Reinigen und ersetzen Sie das Gitter in den angegebenen Intervallen. Siehe den Abschnitt Wartung (Wartung).

Kraftstoffsicherheit

• Starten Sie das Produkt nicht, wenn sich Kraftstoff oder Motoröl auf dem Produkt befindet. Entfernen Sie den unerwünschten Kraftstoff/Öl und lassen Sie das Produkt trocknen. Entfernen Sie unerwünschten Kraftstoff vom Produkt.
• Wenn Sie Kraftstoff auf Ihre Kleidung verschütten, wechseln Sie die Kleidung sofort.
• Verhindern Sie, dass Kraftstoff auf Ihren Körper gelangt, da dies Verletzungen verursachen kann. Wenn Kraftstoff auf Ihren Körper gelangt, verwenden Sie Seife und Wasser, um den Kraftstoff zu entfernen.
• Starten Sie den Motor nicht, wenn Sie Öl oder Kraftstoff auf das Produkt oder auf Ihren Körper verschüttet haben.
• Starten Sie das Produkt nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.
• Seien Sie vorsichtig mit Kraftstoff. Kraftstoff ist brennbar und die Dämpfe sind explosiv und können Verletzungen oder Tod verursachen.
• Atmen Sie die Kraftstoffdämpfe nicht ein, dies kann Verletzungen verursachen. Stellen Sie eine ausreichende Luftzirkulation sicher.
• Rauchen Sie nicht in der Nähe von Kraftstoff oder Motor.
• Stellen Sie keine warmen Gegenstände in die Nähe von Kraftstoff oder Motor.
• Füllen Sie keinen Kraftstoff nach, wenn der Motor läuft.
• Stellen Sie sicher, dass der Motor abgekühlt ist, bevor Sie tanken.
• Bevor Sie tanken, öffnen Sie den Tankdeckel langsam und lassen Sie den Druck vorsichtig ab.
• Füllen Sie keinen Kraftstoff in den Motor in Innenräumen. Unzureichende Luftzirkulation kann zu Verletzungen oder zum Tod durch Erstickung oder Kohlenmonoxidvergiftung führen.
• Ziehen Sie den Tankdeckel sorgfältig fest, da es sonst zu einem Brand kommen kann.
• Bewegen Sie das Produkt vor dem Start mindestens 3 m (10 ft) von der Stelle weg, an der Sie den Tank gefüllt haben.
• Füllen Sie nicht zu viel Kraftstoff in den Kraftstofftank.
• Stellen Sie sicher, dass beim Bewegen des Produkts oder Kraftstoffbehälters kein Leck auftreten kann.
• Stellen Sie das Produkt oder einen Kraftstoffbehälter nicht in die Nähe von offenem Feuer, Funken oder Zündflammen. Stellen Sie sicher, dass der Lagerbereich keine offene Flamme enthält.
• Verwenden Sie nur zugelassene Behälter, wenn Sie Kraftstoff transportieren oder lagern.
• Entleeren Sie den Kraftstofftank vor einer längeren Lagerung. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Kraftstoff.
• Reinigen Sie das Produkt vor einer längeren Lagerung.
• Ziehen Sie das Zündkerzenkabel ab, bevor Sie das Produkt lagern, um sicherzustellen, dass der Motor nicht versehentlich startet.

Sicherheitshinweise für die Wartung

Unsachgemäße Wartung kann zu schweren Motorschäden oder schweren Verletzungen führen.
Der Eigentümer ist für die Durchführung aller erforderlichen Wartungsarbeiten gemäß der Bedienungsanleitung verantwortlich. Ziehen Sie die Zündkerze vor Wartungsarbeiten ab. Ziehen Sie die Zündkerze nicht vor Vergasereinstellungen ab.

Montage

Lesen Sie das Kapitel Sicherheit, bevor Sie das Produkt montieren.

Installation des Gebläserohrs und der Düse am Produkt

Hinweis: Die Schraube muss ausreichend locker sein, um das Gebläserohr in den Gebläseauslass einzuführen. Drehen Sie die Schraube mit einem Schraubendreher gegen den Uhrzeigersinn, um sie zu lockern.

1. Richten Sie die Rippe am oberen Gebläserohr auf die Nut im Gebläseauslass aus. Bringen Sie das Rohr in Position.
2. Drehen Sie die Schraube mit einem Schraubendreher im Uhrzeigersinn, um das Rohr zu befestigen.
   Hinweis: Verwenden Sie kein Werkzeug an der Mutter.
3. Richten Sie die Schlitze am unteren Gebläserohr auf die Laschen am oberen Gebläserohr aus. Schieben Sie das untere Gebläserohr auf das obere Gebläserohr.
4. Drehen Sie das untere Gebläserohr im Uhrzeigersinn, bis es einrastet.

Installation des Gebläserohrs und der Düse

Hinweis: Stellen Sie sicher, dass die Rohrklemmschraube und die Rohrklemmmutter vor der Verwendung installiert sind.

1. Lösen Sie die Rohrklemmschraube.
2. Richten Sie den Schlitz im Gebläseluftauslass auf die Rippe am Rohr aus.
3. Schieben Sie das Rohr, bis die Löcher im Rohr und im Gehäuse übereinstimmen.
4. Ziehen Sie die Rohrklemmschraube fest.
5. Drehen Sie die Düse nach rechts, bis Sie ein Einrasten spüren.

Installation des Auffangsacks mit verschiedenen Saugrohren

Schalten Sie den Motor aus, bevor Sie die Rohre am Produkt anbringen.

Zusammenbau des Auffangsacks

1. Öffnen Sie den Auffangsack.
2. Führen Sie das Auffangsackrohr von der Innenseite des Sacks in die Saugöffnung ein.
3. Stellen Sie sicher, dass das Gummiband in der Nut (A) sitzt.
4. Schließen Sie den Reißverschluss des Sacks.

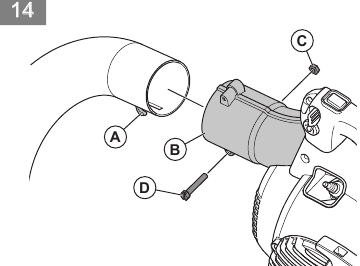

Installation des Auffangsackrohrs

1. Entfernen Sie das Gebläserohr, falls es angebracht ist.
2. Richten Sie die Rippe am Auffangsackrohr (A) auf die Nut im Gebläseauslass (B) aus.

3. Schieben Sie das Auffangsackrohr vollständig auf den Gebläseauslass.
4. Setzen Sie die Mutter (C) in ihre Öffnung ein.
5. Setzen Sie die Schraube (D) ein und ziehen Sie sie mit einem Schraubendreher fest, um das Rohr zu befestigen.

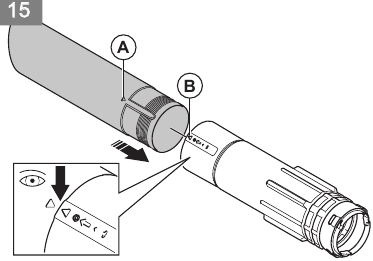

Zusammenstecken der Saugrohre

1. Richten Sie den Pfeil am unteren Saugrohr (A) auf den Pfeil am oberen Saugrohr (B) aus. (Abb. 15)

2. Stellen Sie sicher, dass der Schlitz am unteren Saugrohr mit dem Schlitz am oberen Saugrohr übereinstimmt.
3. Schieben Sie das untere Saugrohr in das obere Saugrohr.
4. Verwenden Sie einen Schraubendreher, um die selbstschneidende Schraube (C) einzusetzen, die die Rohre zusammenhält. (Abb. 16)

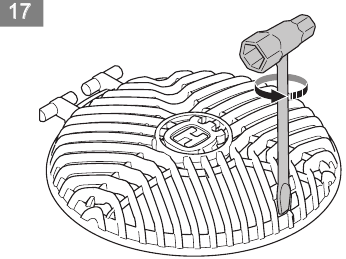

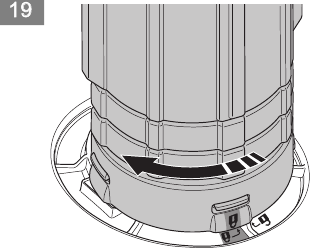

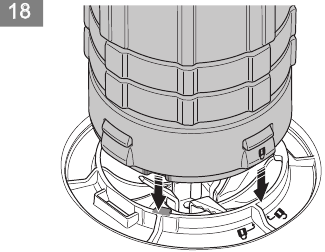

Installation der Saugrohre

1. Führen Sie die Spitze eines Schraubendrehers in den Verriegelungsbereich des Saugeinlasses ein.
2. Drehen Sie den Schraubendreher, um die Verriegelung zu lösen.

3. Halten Sie die Abdeckung des Saugeinlasses offen, bis das obere Saugrohr in Position ist.
4. Richten Sie die Rippen an der Innenseite des Saugeinlasses auf die Schlitze am oberen Saugrohr aus. Stellen Sie sicher, dass das Verriegelungssymbol am Rohr mit dem Entriegelungssymbol am Saugeinlass übereinstimmt.

5. Schieben Sie das obere Saugrohr vollständig auf den Saugeinlass.
6. Drehen Sie das obere Saugrohr im Uhrzeigersinn, bis das Verriegelungssymbol am Rohr mit dem Verriegelungssymbol am Saugeinlass übereinstimmt. Das Rohr rastet hörbar ein, wenn es korrekt befestigt ist.


Betrieb

Lesen und verstehen Sie das Kapitel zur Sicherheit, bevor Sie das Produkt in Betrieb nehmen.

Kraftstoff

Kraftstoff verwenden

Dieses Produkt hat einen Zweitaktmotor. Verwenden Sie eine Mischung aus Benzin und Zweitaktmotoröl. Achten Sie darauf, die richtige Ölmenge in der Mischung zu verwenden. Ein falsches Benzin-Öl-Verhältnis kann zu Motorschäden führen.

Benzin

Verwenden Sie kein Benzin mit einer Oktanzahl unter 90 RON (87 AKI). Dies kann das Produkt beschädigen.

Verwenden Sie kein Benzin mit mehr als 10 % Ethanolkonzentration (E10). Dies kann das Produkt beschädigen.

Verwenden Sie kein verbleites Benzin. Dies kann das Produkt beschädigen.

• Verwenden Sie immer neues unverbleites Benzin mit einer Mindestoktanzahl von 90 RON (87 AKI) und mit weniger als 10 % Ethanolkonzentration (E10).
• Verwenden Sie Benzin mit einer höheren Oktanzahl, wenn Sie das Produkt häufig mit konstant hoher Motordrehzahl betreiben.
• Verwenden Sie immer eine hochwertige unverbleite Benzin-Öl-Mischung.

Zweitaktmotoröl

• Verwenden Sie ausschließlich hochwertiges Zweitaktmotoröl. Verwenden Sie nur ein luftgekühltes Motoröl.
• Verwenden Sie keine anderen Ölsorten.
• Mischungsverhältnis 50:1 (2%)

  Benzin	Öl
  1 U.S. Gal.	77 ml (2,6 oz)
  1 UK Gal.	95 ml (3,2 oz)
  5 l	100 ml (3,4 oz)

Kraftstoffgemisch herstellen

Hinweis: Verwenden Sie immer einen sauberen Kraftstoffbehälter, wenn Sie den Kraftstoff mischen.
Hinweis: Bereiten Sie kein Kraftstoffgemisch für mehr als 30 Tage vor.

1. Fügen Sie die Hälfte der Benzinmenge hinzu.
2. Fügen Sie die gesamte Ölmenge hinzu.
3. Schütteln Sie das Kraftstoffgemisch, um den Inhalt zu vermischen.
4. Fügen Sie die restliche Benzinmenge hinzu.
5. Schütteln Sie das Kraftstoffgemisch, um den Inhalt zu vermischen.
6. Füllen Sie den Kraftstofftank.

Kraftstoff nachfüllen

• Verwenden Sie immer einen Kraftstoffbehälter mit Überlaufsicherung.
• Wenn Kraftstoff auf dem Behälter ist, entfernen Sie den unerwünschten Kraftstoff und lassen Sie den Behälter trocknen.
• Stellen Sie sicher, dass der Bereich um den Tankdeckel sauber ist.
• Schütteln Sie den Kraftstoffbehälter, bevor Sie das Kraftstoffgemisch in den Kraftstofftank füllen.

Starten und Stoppen

Bevor Sie den Motor starten

• Überprüfen Sie das Produkt auf fehlende, beschädigte, lose oder verschlissene Teile.
• Überprüfen Sie den Fangsack. Stellen Sie sicher, dass der Fangsack unbeschädigt und der Reißverschluss geschlossen ist.
• Überprüfen Sie Muttern, Schrauben und Bolzen.
• Überprüfen Sie den Luftfilter.
• Überprüfen Sie den Gashebel auf korrekte Funktion.
• Überprüfen Sie den Stoppschalter auf korrekte Funktion.
• Überprüfen Sie das Produkt auf Kraftstofflecks.

Kaltstart des Motors

Wickeln Sie das Starterseil nicht um Ihren Arm.

Halten Sie das Produkt nicht mit dem Fuß fest.

Ziehen Sie das Starterseil nicht bis zur Endposition. Lassen Sie den Starterseilgriff nicht los, wenn das Starterseil ausgefahren ist. Dies kann das Produkt beschädigen.
Hinweis: Wenn der Motor stoppt, bringen Sie den Chokehebel in die geschlossene Position und wiederholen Sie die Startschritte.

1. Füllen Sie den Kraftstofftank mit einem sauberen Kraftstoffgemisch.

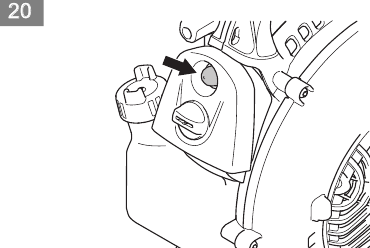

2. Drücken Sie die Primerpumpe 10 Mal.

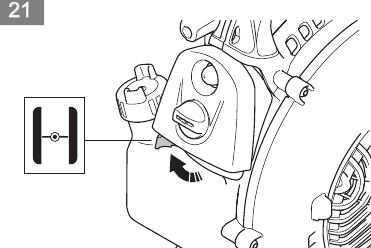

3. Bewegen Sie den Motordrosselhebel in die Position FULL CHOKE (geschlossen).

4. Drücken Sie den variablen Geschwindigkeitsregler ganz gegen den Uhrzeigersinn.

5. Halten Sie das Gehäuse der Maschine mit der linken Hand am Boden fest.
6. Ziehen Sie am Starterseilgriff, bis der Motor versucht anzuspringen. Ziehen Sie nicht öfter als 3 Mal.

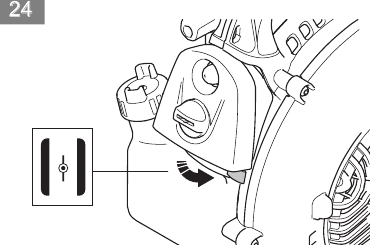

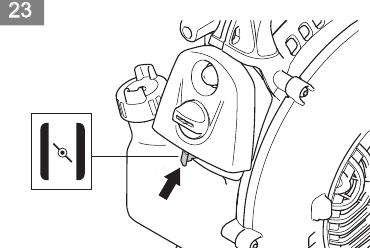

7. Bewegen Sie den Chokehebel in die 1/2-Position und ziehen Sie am Starterseilgriff, bis der Motor startet und läuft.

8. Lassen Sie den Motor etwa 10 Sekunden lang laufen.
9. Drücken und halten Sie den Gashebel während aller verbleibenden Schritte vollständig gedrückt.
10. Bewegen Sie den Chokehebel in die Position OFF CHOKE (geöffnet).

11. Lassen Sie den Motor 1 Minute lang warmlaufen.

Warmstart des Motors

1. Drücken und halten Sie den Gashebel.
2. Bewegen Sie den Chokehebel in die 1/2-Position.
3. Ziehen Sie schnell am Starterseilgriff, während Sie den Gashebel ziehen, bis der Motor läuft.
4. Bewegen Sie den Chokehebel in die Position OFF CHOKE (geöffnet).

Motor abstellen

• Drücken und lassen Sie den Motor-STOP (Stopp)-Schalter los. Der Schalter kehrt automatisch in die ON (Ein)-Position zurück. Warten Sie 7 Sekunden, bevor Sie versuchen, das Produkt neu zu starten, um sicherzustellen, dass der Schalter zurückgesetzt ist.

Düse verwenden

• Verwenden Sie die Standarddüse, wenn Präzision und eine hohe Luftstromkonzentration erforderlich sind.

• Verwenden Sie die Hochgeschwindigkeitsdüse, wenn ein breiterer Luftstrom und eine hohe Luftgeschwindigkeit erforderlich sind.


Blasrohrdüse einstellen

1. Drehen Sie die Düse nach links, um die Bajonettbefestigung zu lösen.
2. Bewegen Sie die Düse in die entsprechende Position.
3. Drehen Sie die Düse nach rechts, bis Sie ein Klicken spüren.

Saugen

Legen Sie vor dem Saugen die notwendige Sicherheitsausrüstung an.

Stellen Sie sicher, dass der Fangsack unbeschädigt und der Reißverschluss vor Gebrauch geschlossen ist. Verwenden Sie keinen beschädigten Sack. Dies verhindert Verletzungen durch umherfliegende Trümmer. Der Betrieb mit der linken Hand erhöht das Risiko. Lassen Sie Ihren Körper nicht den Auspuffbereich berühren.

Starten Sie das Gebläse nicht, wenn die Einlassabdeckung offen oder beschädigt ist (es sei denn, das Saugrohr ist angebracht).

• Während des Betriebs des Gebläses muss der Fangsack am Schultergurt gehalten werden. Der Gurt muss oben auf der Schulter getragen werden.
• Starten Sie das Gebläse. Befolgen Sie die Anweisungen im Abschnitt Starten und Stoppen Motor abstellen. Lesen Sie die Sicherheitshinweise Sicherheitshinweise für den Betrieb des Gebläses.

Fangsack entleeren

Überprüfen Sie immer den Fangsack. Stellen Sie sicher, dass er unbeschädigt und der Reißverschluss vor Gebrauch geschlossen ist. Verwenden Sie keinen beschädigten Sack. Es besteht Verletzungsgefahr durch umherfliegende Trümmer. Seien Sie vorsichtig bei der Bedienung mit der linken Hand. Berühren Sie nicht den Auspuffbereich.

1. Stellen Sie das Produkt ab.
2. Öffnen Sie den Reißverschluss an der Seite.
3. Entleeren Sie den Fangsack.
4. Schließen Sie den Reißverschluss.

Wartung

Lesen und verstehen Sie das Sicherheitskapitel, bevor Sie das Produkt reinigen, reparieren oder warten.

Wartungsplan

Stellen Sie sicher, dass Sie den Wartungsplan einhalten. Die Intervalle werden basierend auf der täglichen Nutzung des Produkts berechnet. Die Intervalle sind unterschiedlich, wenn Sie das Produkt nicht täglich verwenden. Führen Sie nur die Wartungsarbeiten durch, die in diesem Handbuch beschrieben sind. Sprechen Sie mit einem autorisierten Servicezentrum über andere Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind.

Tägliche Wartung

• Reinigen Sie die Außenflächen.
• Prüfen Sie die Drehzahlregelung und die Gashebelfunktion. Ersetzen Sie beschädigte Teile.
• Prüfen Sie den Stoppschalter. Ersetzen Sie ihn, falls erforderlich.
• Prüfen Sie die Leerlaufdrehzahl.
• Reinigen Sie den Luftfilter. Ersetzen Sie ihn, falls erforderlich.
• Stellen Sie sicher, dass die Einlassabdeckung in geschlossener Position verriegelt werden kann. Stellen Sie sicher, dass das Lüfterrad sauber ist.
• Ziehen Sie alle Muttern und Schrauben fest.
• Stellen Sie sicher, dass die Gehäuse rissfrei sind.
• Stellen Sie sicher, dass der Fangsack unbeschädigt ist und der Reißverschluss funktioniert. Ersetzen Sie den Sack bei Bedarf.

Wöchentliche Wartung

• Prüfen Sie den Zustand der Starteinrichtung, des Starterseils und der Spannfeder. Ersetzen Sie alle beschädigten Teile.
• Prüfen Sie den Zustand des Lufteinlasses an der Starteinrichtung. Entfernen Sie Verunreinigungen, wenn der Lufteinlass verstopft ist.
• Reinigen Sie die Außenseite der Zündkerze. Entfernen Sie sie und prüfen Sie den Elektrodenabstand. Stellen Sie den Abstand auf 0,6 mm (0,024 in) ein oder ersetzen Sie die Zündkerze.
• Reinigen Sie die Flügel des Lüfterrads.
• Reinigen Sie das Funkenschutzgitter und ersetzen Sie es bei Bedarf (nicht bei Schalldämpfern mit Katalysator).
• Reinigen Sie den Vergaserbereich.
• Reinigen Sie den Luftfilter.

Monatliche Wartung

• Prüfen Sie den Starterseilgriff und das Starterseil.
• Reinigen Sie den Kraftstofftank.
• Reinigen Sie den Vergaser und den Bereich darum herum.
• Reinigen Sie die Flügel des Lüfterrads.
• Prüfen Sie die Kraftstoffleitungen auf Risse oder andere Beschädigungen. Wechseln Sie sie bei Bedarf.
• Wechseln Sie den Kraftstofffilter im Kraftstofftank.
• Prüfen Sie alle Kabel und Anschlüsse.
• Ersetzen Sie die Zündkerze.
• Wechseln Sie den Luftfilter.

Jährliche Wartung

• Prüfen Sie die Zündkerze.
• Reinigen Sie die Außenfläche des Vergasers und dessen angrenzende Bereiche.
• Reinigen Sie das Kühlsystem.
• Prüfen Sie das Funkenschutzgitter.
• Prüfen Sie den Kraftstofffilter.
• Prüfen Sie den Kraftstoffschlauch auf Beschädigungen.
• Prüfen Sie alle Kabel und Anschlüsse.

Wartung nach 50 Stunden

• Lassen Sie den Schalldämpfer von einem autorisierten Servicezentrum reparieren oder ersetzen.

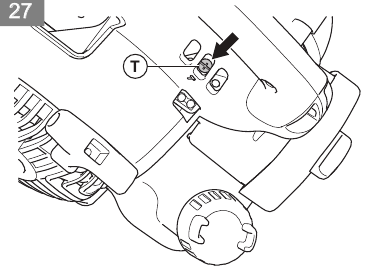

Leerlaufdrehzahl einstellen

• Stellen Sie sicher, dass der Luftfilter sauber und die Luftfilterabdeckung angebracht ist, bevor Sie die Leerlaufdrehzahl einstellen.
• Stellen Sie die Leerlaufdrehzahl mit der Leerlaufeinstellschraube T ein, die mit der Markierung "T" gekennzeichnet ist.
• Die Leerlaufdrehzahl ist korrekt, wenn der Motor in allen Positionen ruhig läuft.

1. Drehen Sie die Leerlaufeinstellschraube im Uhrzeigersinn für höhere Drehzahl.
2. Drehen Sie die Leerlaufeinstellschraube gegen den Uhrzeigersinn für niedrigere Drehzahl.

Wartung des Funkenschutzgitters

Verwenden Sie eine Drahtbürste, um das Funkenschutzgitter zu reinigen.

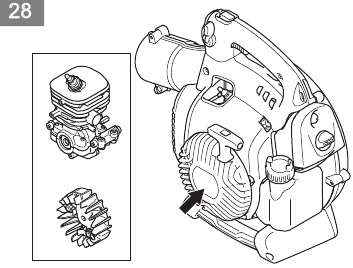

Kühlsystem reinigen

Reinigen Sie die Teile des Kühlsystems mit einer Bürste.

Zündkerze prüfen

Verwenden Sie immer den empfohlenen Zündkerzentyp. Ein falscher Zündkerzentyp kann das Produkt beschädigen.

• Prüfen Sie die Zündkerze, wenn der Motor leistungsschwach ist, sich nicht leicht starten lässt oder im Leerlauf nicht korrekt arbeitet.
• Um das Risiko unerwünschter Ablagerungen an den Zündkerzenelektroden zu verringern, befolgen Sie diese Anweisungen:
  1. Stellen Sie sicher, dass die Leerlaufdrehzahl korrekt eingestellt ist.
  2. Stellen Sie sicher, dass das Kraftstoffgemisch korrekt ist.
  3. Stellen Sie sicher, dass der Luftfilter sauber ist.
• Wenn die Zündkerze verschmutzt ist, reinigen Sie sie und stellen Sie sicher, dass der Elektrodenabstand korrekt ist. Siehe Technische Daten.

• Ersetzen Sie die Zündkerze, falls erforderlich.

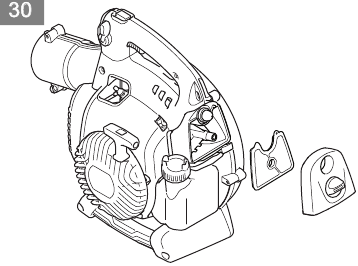

Wartung des Luftfilters

Luftfilter reinigen

1. Entfernen Sie die Luftfilterabdeckung und nehmen Sie den Luftfilter heraus.

2. Reinigen Sie den Luftfilter mit warmem Seifenwasser. Stellen Sie sicher, dass der Luftfilter trocken ist, bevor Sie ihn einbauen.
3. Ersetzen Sie den Luftfilter, wenn er zu stark verschmutzt ist, um ihn vollständig zu reinigen. Ersetzen Sie immer einen beschädigten Luftfilter.
4. Wenn Ihr Produkt einen Schaumstoffluftfilter hat, tragen Sie Luftfilteröl auf. Tragen Sie Luftfilteröl nur auf einen Schaumstofffilter auf. Tragen Sie kein Öl auf einen Filzfilter auf.

Technische Daten

Hinweis

1. Die angegebenen Daten für den äquivalenten Vibrationspegel weisen eine typische statistische Streuung (Standardabweichung) von 1 m/s² auf.
2. Geräuschemissionen in der Umwelt, gemessen als Schallleistung (L_WA) gemäß der EG-Richtlinie 2000/14/EC. Der angegebene Schallleistungspegel für die Maschine wurde mit dem Originalanbaugerät gemessen, das den höchsten Pegel ergibt. Der Unterschied zwischen garantiertem und gemessenem Schallleistungspegel besteht darin, dass der garantierte Schallleistungspegel auch die Streuung des Messergebnisses und die Variationen zwischen verschiedenen Maschinen desselben Modells gemäß Richtlinie 2000/14/EC berücksichtigt.
3. Die angegebenen Daten für den äquivalenten Schalldruckpegel der Maschine weisen eine typische statistische Streuung (Standardabweichung) von 1 dB (A) auf.

Zubehör

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Husqvarna 125B, 125BVX Handbuch herunterladen

Verfügbare Sprachen
