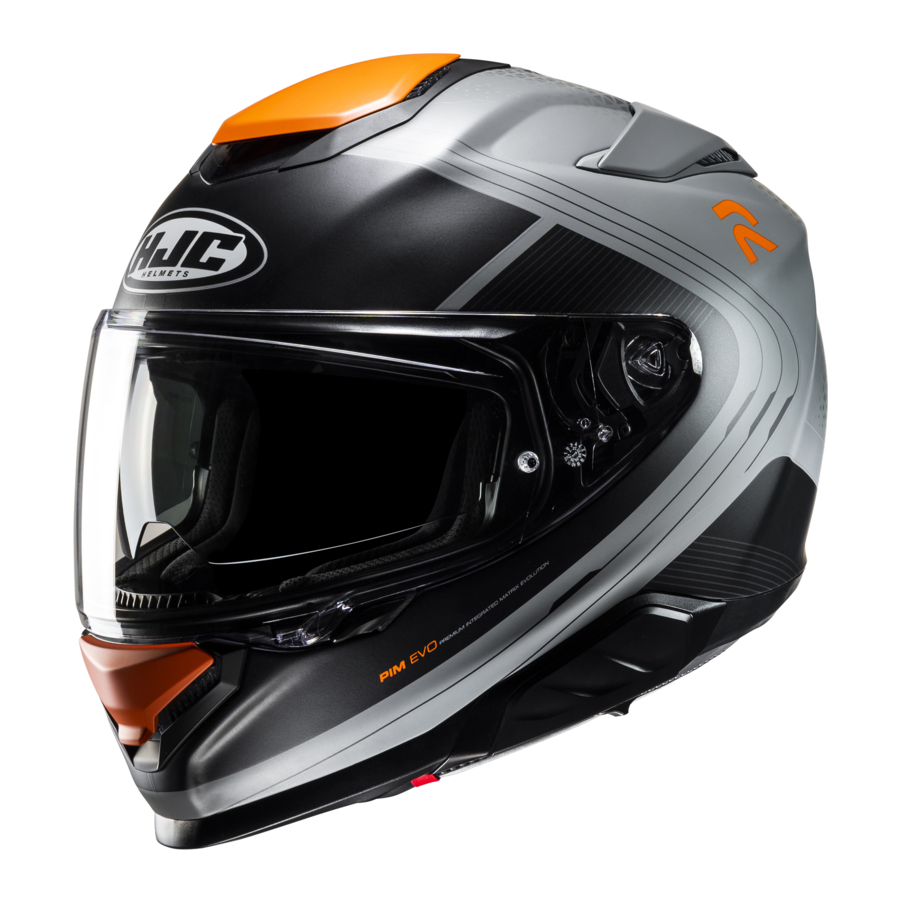

HJC RPHA 71 Handbuch

Merkmale

	PIM EVO Shell		Herausnehmbares und waschbares Innenfutter
	Fortschrittliches Kanal-Belüftungssystem		Austauschbare Wangenpolster für alle Größen
	Pinlock-bereites HJ-40 Visier		Doppel-D-Ring
	Bietet 99% UV-Schutz		Notfall-Kit (Wangenpolster)
	HJ-V12 Interne Sonnenblende		ECE R22.06 GENEHMIGT
	Anti-Beschlag Sonnenblende		Smart HJC 21B & 50B Einbaufertig

Bitte besuchen Sie www.hjchelmets.com für weitere Informationen über HJC Helme.

Spezifikationen

1. Außenschale
2. Hintere Venturi-Auslässe
3. Stoßabsorbierendes Innenfutter
4. Komfort-Innenfutter
5. Gummikantenprofil
6. Bluetooth-Abdeckung
7. Sonnenblendenhebel
8. Kinnriemen
9. Kinnriemen-Druckknopf
10. Doppel "D" (D) Ring
11. Bluetooth-Benutzeroberflächenabdeckung
12. Visier-Verriegelungssystem
13. Vordere Kinnbelüftung
14. Atemabweiser
15. Anti-Beschlag-Linsenpins
16. HJ-40 Visier
17. HJ-V12 Sonnenblende
18. Sichtfelddichtung
19. Visierrasterung
20. Obere vordere Belüftung

Visier-Demontage

1. Drücken Sie den Visierverschluss, heben Sie dann die Visierlasche an.

2. Öffnen Sie das Visier bis zur maximalen Position.

3. Ziehen Sie den Griffverschluss in die offene Position, ziehen Sie dann das Visier aus dem Rastmechanismus.


Visier-Montage

1. Stellen Sie sicher, dass der Griffverschluss in der offenen Position ist.

2. Richten Sie die obere Visierführung aus und führen Sie sie in die Plattenzahnradführung ein.

3. Wenn die Führungen richtig ausgerichtet sind, drücken Sie den unteren Teil des Visiers in den Plattenzahnradmechanismus. Die Verriegelungslasche sollte einrasten und das Visier arretieren.


Überprüfen Sie immer, ob die Helmpolster vor der Benutzung des Helms installiert sind. Ein Helm mit fehlenden oder falsch installierten Polstern kann Ihr Risiko schwerer Verletzungen oder des Todes bei einem Unfall erhöhen.

Wangenpolster-Demontage

Es gibt 3 Druckknöpfe, die das Wangenpolster festhalten.

1. Heben Sie das Wangenpolster vorsichtig vom Innenfutter ab, um die Druckknöpfe zu lösen.

2. Fassen Sie das Wangenpolster nahe seiner Mitte und ziehen Sie es vorsichtig vom Kinnriemen ab.


Wangenpolster-Montage

1. Richten Sie die Kunststoffplatte des Wangenpolsters aus und schieben Sie sie vollständig zwischen die Schale und das EPS.

2. Befestigen Sie die 3 kleinen männlichen Druckknöpfe des Wangenpolsters an den 3 weiblichen Druckknöpfen, die an der Innenseite der Schale befestigt sind.


※Schieben Sie Lasche 'A' (A) vom Wangenpolster in Halterung 'B' (B). (Auf der gegenüberliegenden Seite wiederholen)

Kopfpolster-Demontage

1. Fassen Sie den Stoff des Kopfpolsters so nah wie möglich an seiner Kunststoffbasis an und ziehen/hebeln Sie es vom Helm weg. Beachten Sie, wie der Kunststoffabschnitt des Kopfpolsters mit der Kunststoffsleeve der Schale übereinstimmt. Dies hilft Ihnen bei der erneuten Montage.

2. Auf der Rückseite wiederholen.


Montage des Kopfpolsters

1. Installieren Sie zuerst den vorderen Bereich, indem Sie die Kunststoffschalenbasis und die Kunststoffhülle des Kopfpolsters ausrichten und sicherstellen, dass die mittleren und seitlichen Löcher richtig ausgerichtet sind. Drücken Sie die Kunststoffhülle des Kopfpolsters (mittlerer Teil) in die Mitte des Kanals, der in die Kunststoffschalenbasis integriert ist, und arbeiten Sie sich dann nach außen zu jeder Seite vor.

2. Richten Sie die beiden hinteren Druckknöpfe aus und rasten Sie sie ein.


Abnehmen der Kinnriemenabdeckung

1. Fassen Sie das Ende der Kinnriemenabdeckung und ziehen/hebeln Sie diese vom Helm weg.


Anbringen der Kinnriemenabdeckung

1. Führen Sie den Kinnriemen in die Kinnriemenabdeckung ein und schieben Sie ihn ganz hinein.


• Betätigen Sie das Sonnenvisier während der Fahrt nicht, da dies Ihre Sicht beeinträchtigen und zu einem Unfall führen kann.
• Ziehen Sie NICHT am Sonnenvisier, wenn es bereits heruntergeklappt ist. Das Sonnenvisier könnte herausgeschleudert werden, was im Falle eines Unfalls das Risiko schwerer Verletzungen oder des Todes erhöht.
• Versuchen Sie NICHT, das Sonnenvisier selbst mit den Händen zu verstellen. Verwenden Sie immer den Hebel für das Sonnenvisier.
• Verwenden Sie das Sonnenvisier NICHT bei Nacht. Das Sonnenvisier ist nur für den Gebrauch bei Tag bestimmt. Das Sonnenvisier bietet keinen Augenschutz. Stellen Sie bei der Verwendung des Sonnenvisiers sicher, dass das klare Visier ebenfalls geschlossen ist.

Bedienung des Sonnenvisiers

Die obige Abbildung zeigt die hochgeklappte Position des Sonnenvisiers.

Es gibt drei Positionen für den Schieberegler des Sonnenvisiers.
Stufe 1 - Standardposition
Stufe 2 - Untere Position
Stufe 3 - Tiefste Position

Abnehmen des Sonnenvisiers

1. Positionieren Sie den Stopper in Stufe 3.

2. Drücken Sie den Hebel des Sonnenvisiers in Pfeilrichtung, um das Sonnenvisier so weit wie möglich herunterzuklappen.

3. Ziehen Sie vorsichtig an einer Seite des Sonnenvisiers, wie der Pfeil anzeigt (wiederholen Sie dies für die andere Seite).


Anbringen des Sonnenvisiers

1. Führen Sie die Lasche 'A' des Sonnenvisiers in die Position 'B' ein. (Wiederholen Sie dies auf der gegenüberliegenden Seite)
   ※Achten Sie beim Anbringen des Sonnenvisiers darauf, dass es hinter der Halterung 'B' eingeschoben wird.


Abnehmen des Atemabweisers

1. Um den Atemabweiser zu entfernen, ziehen Sie ihn in Pfeilrichtung.


Anbringen des Atemabweisers

1. Um den Atemabweiser anzubringen, führen Sie ihn in den Schlitz ein und schieben Sie ihn in Pfeilrichtung.


Bedienung der unteren Belüftung

*Die unteren Belüftungsöffnungen lassen sich auf zwei Arten öffnen, und die Menge an Zuluft und Abluft kann angepasst werden.

1. Drücken Sie einmal auf die Unterseite der unteren Lüftungsklappe, um die erste Stufe zu öffnen.

2. Die 1. Position ermöglicht einen minimalen Luftstrom, während die 2. Position einen maximalen Luftstrom ermöglicht.


Abnehmen des Kinnvorhangs

1. Ziehen Sie den Kinnvorhang vom Helm weg, wie der Pfeil anzeigt.


Anbringen des Kinnvorhangs

1. Richten Sie die Mitte des Kinnvorhangs an der Mitte des Helms aus. Schieben Sie ihn wie durch die Pfeile angezeigt in Position. (Bitte in der Reihenfolge von 1 bis 3 zusammenbauen.)
   Schieben Sie die Lasche 'A' des Wangenpolsters in die Halterung 'B'.


Notfall-Kit

Im Notfall können Sie die Wangenpolster wie in der Abbildung gezeigt entfernen. Ziehen Sie die Tasche mit der roten Linie mit den Fingern.

• Bitte verwenden Sie das Notfall-Kit nur in Notfallsituationen.


Anbringen der Lautsprechertaschenabdeckung

Wenn Sie Lautsprecher für ein Kommunikationssystem einbauen, verwenden Sie bitte nicht die Lautsprechertaschenabdeckung.

HJC Intercom Platzierungsanleitung

Montage des Intercoms
Schrauben Sie die Basisabdeckung an der Rückseite des Helms ab und entfernen Sie sie, um den Montageprozess des Intercoms zu beginnen. Bitte beachten Sie das Handbuch des von Ihnen verwendeten Intercoms für Anweisungen zur Montage und Demontage der Intercom-Einheit.

Demontage der Basisabdeckung

1. Entfernen Sie die Schrauben von der Basisabdeckung. (Bild 1)

2. Heben Sie die Basisabdeckung (Richtung A) an und lösen Sie sie, indem Sie sie in Richtung B schieben. (Bild 2)


Montage der Basisabdeckung
Schieben Sie die Basisabdeckung unter die Dichtung an der Unterseite des Helms, bis die Basisabdeckung und die Schraubenlöcher der Halterung übereinstimmen. Befestigen Sie die Basisabdeckung mit der Schraube am Helm.

Demontage der Bluetooth UI-Abdeckung

1. Schieben Sie die Bluetooth UI-Abdeckung in Pfeilrichtung, während Sie auf A drücken.


Montage der Bluetooth UI-Abdeckung

1. Nachdem Sie den Haken der Bluetooth UI-Abdeckung an der Nut des Gehäuses ausgerichtet haben, drücken und befestigen Sie sie.
