EINHELL TC-PW 340 Handbuch

Inhalt

Symbole


Gefahr! - Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu reduzieren


Vorsicht! Gehörschutz tragen. Die Einwirkung von Lärm kann Gehörschäden verursachen.


Vorsicht! Atemschutzmaske tragen. Bei der Bearbeitung von Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden Sie das Gerät niemals zur Bearbeitung von asbesthaltigen Materialien!


Vorsicht! Schutzbrille tragen. Beim Arbeiten entstehende Funken oder vom Gerät ausgestoßene Splitter, Späne und Staub können zu Sehverlust führen.


Vor jedem Gebrauch das Druckluftwerkzeug über die Druckluftkupplung ölen.


Drehrichtung


Drehmomentwähler


Bei der Verwendung des Geräts sind einige Sicherheitsvorkehrungen zu beachten, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die vollständige Bedienungsanleitung und die Sicherheitsbestimmungen sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an eine andere Person weitergeben, übergeben Sie auch diese Bedienungsanleitung und die Sicherheitsbestimmungen. Wir übernehmen keine Haftung für Schäden oder Unfälle, die durch Nichtbeachtung dieser Anweisungen und der Sicherheitshinweise entstehen.

Allgemeine Sicherheitsinformationen für Druckluftwerkzeuge


Lesen Sie alle Sicherheitsinformationen und Anweisungen. Die Nichtbeachtung der nachstehenden Sicherheitsinformationen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitsinformationen und Anweisungen für zukünftige Verwendung auf.

  1. Arbeitsplatzsicherheit
    1. Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordentliche oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
    2. Benutzen Sie dieses Druckluftwerkzeug nicht in explosionsgefährdeten Bereichen oder in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Druckluftwerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
    3. Halten Sie Kinder und andere Personen vom Druckluftwerkzeug fern, während Sie es benutzen. Bei Ablenkung können Sie die Kontrolle über das Werkzeug verlieren.
    4. Ausrutschen, Stolpern und Stürze sind die Hauptursachen für Verletzungen am Arbeitsplatz. Achten Sie auf rutschige Oberflächen, die durch die Verwendung des Geräts entstehen, und auch auf Stolperfallen durch den Luftschlauch.
  2. Sicherheit von Personen
    1. Seien Sie vorsichtig, achten Sie auf das, was Sie tun, und gehen Sie vernünftig mit einem Druckluftwerkzeug um. Benutzen Sie niemals ein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei der Verwendung des Druckluftwerkzeugs kann zu schweren Verletzungen führen.
    2. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmasken, rutschfeste Sicherheitsschuhe, ein Helm oder Gehörschutz, abhängig von Art und Anwendung des Druckluftwerkzeugs, reduziert das Verletzungsrisiko.
    3. Stellen Sie sicher, dass das Werkzeug nicht unbeabsichtigt anlaufen kann. Vergewissern Sie sich, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Druckluftversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Schalter haben oder das Werkzeug an die Druckluftversorgung anschließen, während es eingeschaltet ist, kann dies zu Unfällen führen.
    4. Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Druckluftwerkzeug einschalten. Ein Werkzeug oder Schraubenschlüssel in einem rotierenden Teil des Werkzeugs könnte Verletzungen verursachen.
    5. Vermeiden Sie abnormale Arbeitshaltungen. Achten Sie auf einen sicheren Stand und halten Sie stets das Gleichgewicht. Dadurch können Sie das Druckluftwerkzeug in unerwarteten Situationen besser kontrollieren.
    6. Tragen Sie geeignete Kleidung. Tragen Sie niemals weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
    7. Wenn Sie Staubabsaug- und Staubsammelvorrichtungen am Werkzeug anbringen können, stellen Sie sicher, dass diese korrekt angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung eines Staubabsaugers kann die Gefahren durch Staub reduzieren.
    8. Berühren Sie keine Elektrokabel! Das Druckluftwerkzeug ist nicht gegen den Kontakt mit einem Elektrokabel isoliert.
    9. Verwenden Sie nur Druckluft als Energiequelle. Die Verwendung von Sauerstoff oder anderen Gasen ist verboten.
    10. Verarbeiten Sie keine schädlichen Stoffe.
    11. Verwenden Sie nur Druckluftschläuche, die für den Zweck geeignet sind. Achten Sie auf einen geeigneten Schlauchdurchmesser und den zulässigen Betriebsdruck.
    12. Verwenden Sie keine beschädigten Schläuche und Schnellkupplungen. Wenn Druckluftschläuche abreißen, können sie umherschlagen und Verletzungen verursachen.
    13. Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück sicher mit der Hand fest. So können Sie sich vor Verletzungen durch einen zurückschlagenden Schlauch schützen.
    14. Stellen Sie vor der Verwendung des Druckluftwerkzeugs sicher, dass die Druckluftquelle keinen höheren Druck liefert als den maximal zulässigen Betriebsdruck des Werkzeugs.
    15. Gegebenenfalls müssen Sie den Versorgungsdruck mit einem Druckminderer senken.
    16. Verwenden Sie nur vom Hersteller empfohlene Schmiermittel.
    17. Beachten Sie bei der Verwendung von Kompressoren und anderen Druckluftquellen die Sicherheits- und Betriebsanleitungen des Geräteherstellers.
    18. Es ist zwingend erforderlich, die in Ihrem Bereich geltenden Unfallverhütungsvorschriften sowie alle anderen allgemein anerkannten Sicherheitsregeln zu beachten.
    19. Benutzer und Wartungspersonal müssen körperlich in der Lage sein, Größe, Gewicht und Leistung des Geräts zu handhaben.
    20. Die Arbeit mit dem Gerät kann zu Beschwerden in Händen, Armen, Schultern, Nacken und anderen Körperteilen führen.
    21. Achten Sie bei der Verwendung des Geräts auf eine bequeme Haltung und wechseln Sie Ihre Haltung wiederholt, um körperliche Beschwerden zu vermeiden.
    22. Die Risikobewertung sollte den bei der Benutzung der Maschine entstehenden Staub sowie den bereits vorhandenen und möglicherweise während des Gebrauchs aufgewirbelten Staub berücksichtigen.
    23. Die Abluft muss so abgeleitet werden, dass das Aufwirbeln von Staub in einer staubigen Umgebung auf ein Minimum reduziert wird.
    24. Wenn Staub oder Dämpfe entstehen, muss deren Eindämmung am Entstehungsort Priorität haben.
    25. Lärm kann dauerhafte Gehörschäden verursachen. Ungeschützte Exposition gegenüber hohen Lärmpegeln kann zu Gehörverlust und anderen Problemen wie Tinnitus (Klingeln, Summen, Pfeifen oder Dröhnen in den Ohren) führen. Tragen Sie Gehörschutz.
    26. Vibrationsdämpfendes Material, das als Zwischenschicht verwendet wird, kann den Lärm reduzieren.
    27. Vibrationen können Nerven verletzen und Durchblutungsstörungen in Händen und Armen verursachen.
    28. Tragen Sie warme Kleidung, wenn Sie in kalter Umgebung arbeiten. Halten Sie Ihre Hände warm und trocken.
    29. Wählen, warten und verwenden Sie Verbrauchsmaterialien / Einsteckwerkzeuge wie in der Bedienungsanleitung empfohlen. Dies hilft Ihnen, unnötigen Staub, Gas, Lärm und Vibrationen zu vermeiden. Stellen Sie die Verwendung des Geräts ein, wenn Sie Taubheitsgefühle, Kribbeln, Schmerzen oder eine Weißfärbung der Haut an Fingern oder Händen verspüren, und suchen Sie einen Arzt auf.
    30. Halten Sie das Einsteckwerkzeug nicht mit der freien Hand fest, da dies zu einer höheren Vibrationsbelastung führt.
    31. Halten Sie das Gerät mit einem leichten, aber sicheren Griff fest und beachten Sie dabei die entstehenden Reaktionskräfte. Das Risiko vibrationsbedingter Störungen ist bei festem Griff immer größer.
  3. Verwendung und Handhabung des Druckluftwerkzeugs
    1. Überlasten Sie das Gerät nicht. Verwenden Sie das richtige Druckluftwerkzeug für die jeweilige Aufgabe. Das richtige Druckluftwerkzeug ermöglicht Ihnen ein besseres und sichereres Arbeiten innerhalb des spezifischen Leistungsbereichs.
    2. Benutzen Sie kein Druckluftwerkzeug, dessen Schalter defekt ist. Ein Druckluftwerkzeug, das sich nicht ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
    3. Trennen Sie das Werkzeug von der Druckluftversorgung, bevor Sie Einstellungen am Werkzeug vornehmen, Zubehör wechseln oder das Werkzeug ablegen. Diese Vorsichtsmaßnahmen verhindern, dass das Druckluftwerkzeug versehentlich anläuft.
    4. Bewahren Sie unbenutzte Druckluftwerkzeuge außerhalb der Reichweite von Kindern auf. Erlauben Sie Personen, die mit dem Werkzeug nicht vertraut sind oder diese Anweisungen nicht gelesen haben, nicht die Verwendung des Werkzeugs. Druckluftwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
    5. Pflegen Sie Druckluftwerkzeuge sorgfältig. Überprüfen Sie, ob bewegliche Teile korrekt funktionieren und nicht klemmen, und ob Teile gebrochen oder beschädigt sind, so dass sie die Funktion des Druckluftwerkzeugs beeinträchtigen. Lassen Sie beschädigte Teile reparieren, bevor Sie das Werkzeug verwenden. Viele Unfälle werden durch schlecht gewartete Druckluftwerkzeuge verursacht.
    6. Halten Sie Ihre Schneidwerkzeuge scharf und sauber. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneidkanten klemmen weniger und sind leichter zu kontrollieren.
    7. Verwenden Sie das Druckluftwerkzeug, Zubehör, Einsteckwerkzeuge usw. wie in dieser Anleitung beschrieben. Berücksichtigen Sie die Bedingungen in Ihrem Arbeitsbereich und die jeweilige Aufgabe. Die Verwendung von Druckluftwerkzeugen für andere Zwecke als die, für die sie bestimmt sind, kann zu gefährlichen Situationen führen.
    8. Verändern Sie dieses Gerät nicht. Modifikationen können die Wirkung der Sicherheitseinrichtungen beeinträchtigen und somit die potenzielle Gefahr für den Benutzer erhöhen.
    9. Überprüfen Sie regelmäßig die Typschilder und Markierungen am Gerät auf Lesbarkeit. Bei Beschädigungen wenden Sie sich an unser Service Center.
    10. Wenn das montierte Werkzeug, ein Zubehörteil oder das Druckluftwerkzeug bricht, können Teile mit hoher Geschwindigkeit weggeschleudert werden.
    11. Vermeiden Sie während und nach dem Gebrauch direkten Kontakt mit dem Einsteckwerkzeug.
    12. Druckluft kann schwere Verletzungen verursachen.
    13. Trennen Sie die Druckluftkupplung und entlüften Sie das Gerät, bevor Sie das Gerät warten, reparieren oder transportieren und bevor Sie Werkzeuge wechseln.
    14. Richten Sie Druckluft niemals auf sich selbst oder andere Personen.
    15. Lassen Sie keine kalte Luft über Ihre Hände strömen.
    16. Werden universelle Drehkupplungen (Klauenkupplungen) verwendet, müssen Sicherungsstifte installiert und ein Haltesystem für Druckluftschläuche verwendet werden, um vor möglichen fehlerhaften Verbindungen („hose to tool" (Schlauch zu Werkzeug) oder „hose to hose" (Schlauch zu Schlauch")) zu schützen.
    17. Tragen Sie Druckluftwerkzeuge nicht an ihren Schläuchen.
  4. Wartung
    1. Lassen Sie Ihr Druckluftwerkzeug nur von geschultem Personal und nur mit Originalersatzteilen reparieren. Dadurch wird sichergestellt, dass die Sicherheit Ihres Druckluftwerkzeugs erhalten bleibt.

Besondere Sicherheitshinweise

  • Trennen Sie immer die Druckluftversorgung, bevor Sie Arbeiten am Gerät (Reinigung des Geräts, Werkzeugwechsel usw.) durchführen.
  • Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet.
  • Stellen Sie sicher, dass das Werkstück ausreichend gesichert ist, damit es nicht verrutschen kann.
  • Halten Sie Kinder fern.
  • Halten Sie das Gerät zu Ihrem eigenen Schutz stets sauber und überprüfen Sie es nach jedem Gebrauch auf Anzeichen von Beschädigungen.
  • Stellen Sie sicher, dass der Schalter auf OFF (AUS) steht, bevor Sie das Werkzeug anschließen.
  • Achten Sie auf einen sicheren Stand. Verwenden Sie das Werkzeug niemals auf Leitern und Gerüsten.
  • Verwenden Sie nur die vom Hersteller angegebenen Schleif-/Schleifwerkzeuge.
  • Rotierende Teile können sich an leicht gummierten oder metallverstärkten Handschuhen verfangen.
  • Tragen Sie niemals ausgefranste Handschuhe.
  • Halten Sie Ihre Hände von rotierenden Teilen fern. Halten Sie niemals den Antrieb, den Werkzeugaufsatz oder die Verlängerung.
  • Eine unerwartete Bewegung des installierten Werkzeugs kann eine gefährliche Situation verursachen.
  • Vermeiden Sie abnormale Arbeitshaltungen. Stellen Sie sicher, dass Sie sicher stehen und stets das Gleichgewicht halten, um auf die normalen oder unerwarteten Bewegungen des Schlagschraubers aufgrund von Rückstellkräften reagieren zu können.
  • Betreiben Sie das Gerät niemals in beengten Bereichen. Achten Sie darauf, Ihre Finger nicht zwischen dem Gerät und dem Werkstück einzuklemmen. Dies gilt insbesondere beim Lösen von Schraubverbindungen.
  • Verwenden Sie nur Adapter und Aufsätze, die in gutem Zustand und für die Verwendung mit dem Schlagschrauber vorgesehen sind.
  • Berühren Sie die Anschlüsse oder Zubehörteile während der Arbeit nicht, da dies das Risiko von Schnitten, Verbrennungen oder Verletzungen durch Vibrationen erhöhen könnte.
  • Verwenden Sie keine Schnellkupplungen am Lufteinlass. Verwenden Sie Schlauchanschlüsse mit einem gehärteten Stahlgewinde (oder einem Material mit vergleichbarer Stoßfestigkeit).

Sicherheitsbestimmungen

Die entsprechenden Sicherheitsinformationen finden Sie in der beiliegenden Broschüre.

Lesen Sie alle Sicherheitsbestimmungen und Anweisungen. Fehler bei der Nichtbeachtung der Sicherheitsbestimmungen und Anweisungen können zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitsbestimmungen und Anweisungen für zukünftige Verwendung auf.
Schützen Sie sich und Ihre Umwelt vor Risiken und Unfällen, indem Sie die entsprechenden Vorsichtsmaßnahmen treffen.

Aufbau und Lieferumfang

Aufbau

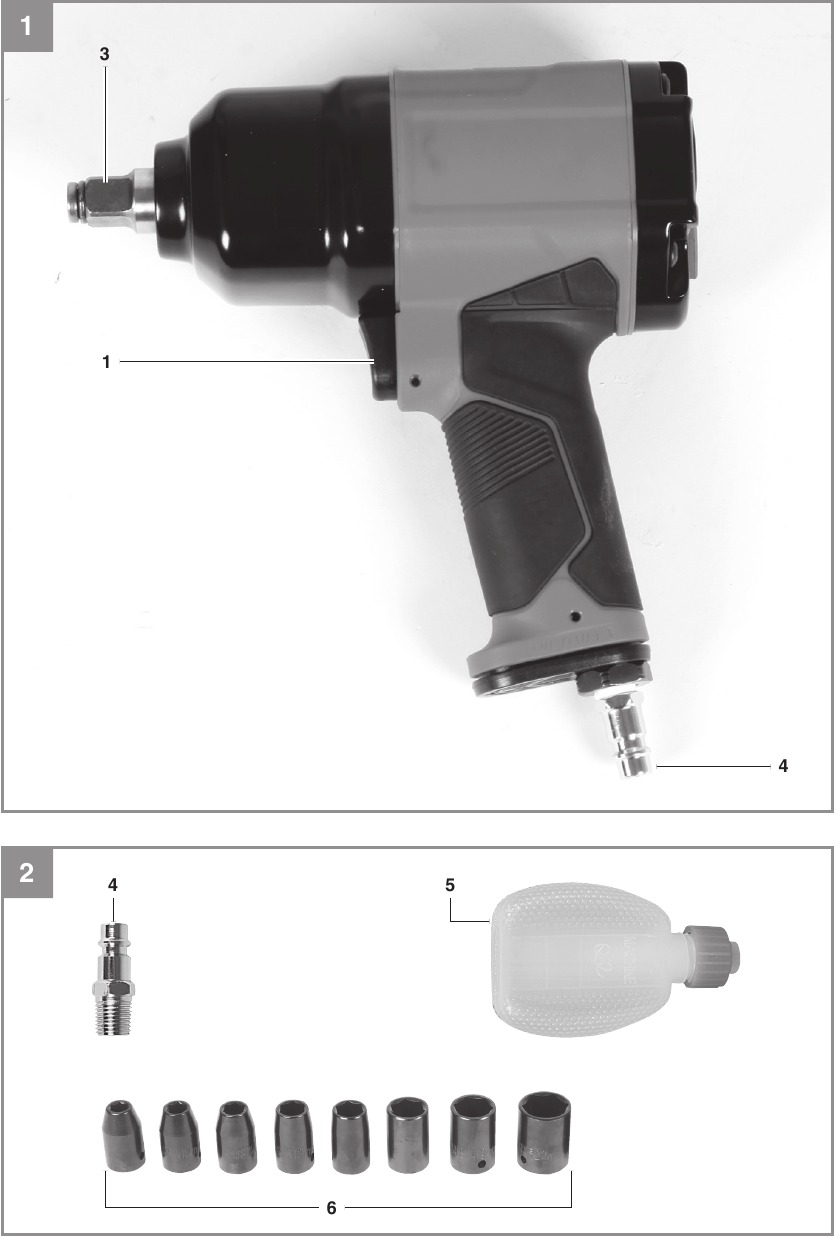

Übersicht - Teil 1

Übersicht - Teil 2

  1. Abzugshebel
  2. Schalter für Drehrichtungs-/Drehmomenteinstellung
  3. Vierkant-Aufnahme für Steckverbindung
  4. Nippel
  5. Ölfläschchen (ohne Öl)
  6. Stecknüsse (Größen: 8 mm, 10 mm, 11 mm, 13 mm, 17 mm, 19 mm, 21 mm, 22 mm)

Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des angegebenen Lieferumfangs. Bei fehlenden Teilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach dem Kauf des Produktes unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder die Verkaufsstelle, in der Sie den Kauf getätigt haben. Beachten Sie hierzu auch die Garantietabelle in den Service-Informationen am Ende der Bedienungsanleitung.

  • Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
  • Entfernen Sie das Verpackungsmaterial sowie eventuelle Verpackungs- und/oder Transportsicherungen (falls vorhanden).
  • Prüfen Sie, ob alle Artikel im Lieferumfang enthalten sind.
  • Kontrollieren Sie das Gerät und das Zubehör auf Transportschäden.
  • Bewahren Sie, wenn möglich, die Verpackung bis zum Ablauf der Garantiezeit auf.


Das Gerät und Verpackungsmaterial sind kein Spielzeug. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Verschluckungs- oder Erstickungsgefahr!

  • Druckluft-Schlagschrauber
  • Nippel
  • Ölfläschchen (ohne Öl)
  • Stecknüsse (8-teilig)
  • Original-Bedienungsanleitung
  • Sicherheitshinweise

Bestimmungsgemäße Verwendung

Der Schlagschrauber ist ein handliches, druckluftbetriebenes Werkzeug für den Heimwerkerbereich. Er ist zum Befestigen und Lösen von Schraubverbindungen geeignet.
Das Gerät ist ausschließlich entsprechend seiner Bestimmung zu verwenden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für hieraus resultierende Schäden oder Verletzungen aller Art haftet der Benutzer / Bediener und nicht der Hersteller.
Beachten Sie.
Ein zu kleiner Schlauchdurchmesser und eine zu lange Schlauchleitung führen zu Leistungsverlust.

Technische Daten

Max. Lösemoment: 340 Nm
Max. Drehmoment: 340 Nm
Arbeitsbereich (max. Gewindegröße): M14
Max. zulässiger Arbeitsdruck: 6.3 bar
Leerlaufdrehzahl: 7500 min-1
Vierkant-Aufnahme: 12.7 mm (1/2 Zoll)
Luftverbrauch: 198 l/min.
Empfohlener Schlauchdurchmesser: 9 mm
Gewicht: 1,9 kg

Geräusch- und Vibrationswerte
Geräusch- und Vibrationswerte wurden gemäß EN ISO 15744 gemessen.
LpA Schalldruckpegel: 99 dB(A)
KpA Unsicherheit: 3 dB
LWA Schallleistungspegel: 110 dB(A)
KWA Unsicherheit: 3 dB

Tragen Sie einen Gehörschutz.
Lärmeinwirkung kann Gehörschäden verursachen.
Gesamtvibrationswerte (Vektorsumme dreier Richtungen) wurden gemäß EN ISO 15744 und EN ISO 28927-2 ermittelt.
Vibrations-Emissionswert ah = 4.8 m/s2
K Unsicherheit = 1.5 m/s2
Der angegebene Vibrationswert wurde nach einem standardisierten Prüfverfahren ermittelt. Er kann sich je nach Art, wie das Elektrowerkzeug benutzt wird, ändern und in Ausnahmefällen den angegebenen Wert überschreiten.
Der angegebene Vibrationswert kann zum Vergleich des Gerätes mit anderen Elektrowerkzeugen verwendet werden.
Der angegebene Vibrationswert kann zur ersten Einschätzung einer schädlichen Auswirkung verwendet werden.

Halten Sie die Geräuschemissionen und Vibrationen auf ein Minimum.

  • Benutzen Sie nur einwandfreie Geräte.
  • Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
  • Überlasten Sie das Gerät nicht.
  • Lassen Sie das Gerät bei Bedarf warten.
  • Schalten Sie das Gerät bei Nichtgebrauch aus.
  • Tragen Sie Schutzhandschuhe.


Restrisiken
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben bestimmte Restrisiken bestehen. Im Zusammenhang mit der Bauweise und dem Aufbau des Geräts können folgende Gefahren entstehen:

  1. Lungenschäden, wenn keine geeignete Staubschutzmaske verwendet wird.
  2. Gehörschäden, wenn kein geeigneter Gehörschutz verwendet wird.
  3. Gesundheitsschäden, verursacht durch Hand-Arm-Schwingungen, wenn das Gerät über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird.

Vor der Inbetriebnahme

Bevor Sie das Gerät an die Stromversorgung anschließen, vergewissern Sie sich, dass die Daten auf dem Typenschild mit denen der Versorgungsspannung übereinstimmen.
Trennen Sie die Druckluftversorgung, bevor Sie Reinigungs-, Einstell- und Wartungsarbeiten durchführen.

Luftversorgung:
Über eine Druckluftquelle mit Druckregulierungsfunktion, z. B. einen Kompressor. Bitte lesen Sie vor der Inbetriebnahme auch den Abschnitt zur Pflege und Wartung.

Leistungsdaten des Kompressors:
Der verwendete Kompressor sollte ein Kesselvolumen von mindestens 50 Litern haben.

Einstellwerte für Arbeiten mit dem Schlagschrauber:
Stellen Sie einen maximalen Arbeitsdruck von 6.3 bar an Ihrer Druckluftversorgung ein.

Beachten Sie:
Tragen Sie beim Arbeiten mit dem Schlagschrauber die notwendige Schutzkleidung, insbesondere eine Schutzbrille.
Beachten Sie die Sicherheitsbestimmungen.

Schmierung des Geräts

Jedes Mal vor der Inbetriebnahme und während längerer Betriebszeiten:

  • Geben Sie 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss (5) (nicht im Lieferumfang enthalten)
  • Lassen Sie das Gerät kurz laufen, damit überschüssiges Öl ausgeblasen wird.

Werkzeug einsetzen/entfernen

(Abb. 1)
Die benötigte Stecknuss durch Aufschieben auf die Vierkant-Aufnahme (3) anbringen.
Die Stecknuss durch Abziehen von der Vierkant-Aufnahme (3) entfernen.

Betrieb

Anschluss an die Druckluftversorgung

  • Schließen Sie den Nippel (5) an die Schnellkupplung eines Druckluftschlauches an (der Schlauch ist nicht im Lieferumfang enthalten).
  • Beachten Sie den maximal zulässigen Betriebsdruck des Geräts.

Drehrichtungsschalter/ Drehmomentschalter

(Abb. 4)
Mit dem Drehrichtungsschalter (2) können Sie die Links- oder Rechtsdrehung sowie das Drehmoment wählen.

  1. Niedriges Drehmoment
  2. Mittleres Drehmoment
  3. Hohes Drehmoment


Um Getriebeschäden zu vermeiden, stellen Sie sicher, dass das Werkzeug vollständig zum Stillstand gekommen ist, bevor Sie die Drehrichtung ändern.

Arbeiten mit dem Schlagschrauber

Lösen:

  • Stellen Sie den Drehrichtungsschalter (2) auf Linkslauf.
  • Bringen Sie eine Stecknuss am Schlagschrauber an (siehe „Werkzeug einsetzen/entfernen“).
  • Setzen Sie den Schlagschrauber auf die Schraube/Mutter und betätigen Sie den Abzugshebel (1).
  • Sind die Schrauben/Muttern sehr fest oder verrostet, lockern Sie diese leicht mit einem Radkreuz oder Drehmomentschlüssel.

Anziehen:


  • Verwenden Sie den Schlagschrauber nur zum Lösen von Schrauben/Muttern. Wenn Sie den Schlagschrauber zum Anziehen von Schrauben und Muttern verwenden möchten, müssen Sie zusätzlich einen Drehmomentbegrenzer verwenden, der für diesen Zweck ausgelegt ist. Andernfalls kann die Schraubverbindung beschädigt werden. Der Drehmomentbegrenzer ist bei Ihrem Händler erhältlich. Er ist nicht im Lieferumfang dieser Lieferung enthalten.
  • Führen Sie vor dem Anziehen die Schraube/Mutter vorsichtig in das Gewinde ein.
  • Es ist wichtig, dass Schrauben/Muttern mit speziellen Drehmomentvorgaben (z.B. vom Fahrzeughersteller im Kfz-Bereich) nur mit einem geeigneten Drehmomentbegrenzer angezogen werden.


Schrauben/Muttern müssen mit einem Drehmomentschlüssel, der auf das vom Hersteller vorgegebene Drehmoment eingestellt ist, endgültig angezogen und anschließend überprüft werden!

Reinigung, Wartung und Ersatzteilbestellung

Trennen Sie die Druckluftversorgung vom Gerät, bevor Sie Reinigungsarbeiten durchführen.

Reinigung

  • Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und das Motorgehäuse so weit wie möglich von Schmutz und Staub frei. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit niedrigem Druckluftstrom aus.
  • Wir empfehlen, das Gerät unmittelbar nach jedem Gebrauch zu reinigen.
  • Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese können die Kunststoffteile des Geräts angreifen. Stellen Sie sicher, dass kein Wasser ins Innere des Geräts gelangen kann.

Wartung

Trennen Sie das Gerät von der Druckluftversorgung, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.
Die Einhaltung der hier aufgeführten Wartungshinweise trägt dazu bei, dass dieses Qualitätsprodukt Ihnen eine lange Lebensdauer und einen störungsfreien Betrieb bietet.
Regelmäßige Schmierung ist unerlässlich, damit Ihr Gerät über einen längeren Zeitraum einwandfrei funktioniert.
Überprüfen Sie regelmäßig die Drehzahl und das Vibrationsniveau, indem Sie das Werkzeug einfach beobachten.
Hinweis: Verwenden Sie umweltfreundliches Druckluftöl, wenn Sie das Gerät außerhalb der Werkstatt betreiben möchten.
Folgende Schmieroptionen stehen zur Verfügung:

Schmierung mittels Nebelöler
Schließen Sie einen Nebelöler zwischen der Druckluftquelle und dem Gerät an (nicht im Lieferumfang enthalten, im Fachhandel erhältlich)

Von Hand
Jedes Mal vor der Verwendung des Druckluftwerkzeugs 3-5 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben. Wenn das Druckluftwerkzeug mehrere Tage nicht benutzt wurde, müssen Sie vor dem Einschalten 5-10 Tropfen Spezial-Druckluftöl in den Druckluftanschluss geben.
Lagern Sie Ihr Druckluftwerkzeug nur in einem trockenen Raum.

Sonstige Wartung
Es gibt keine weiteren Teile im Inneren des Geräts, die einer Wartung bedürfen.

Von der Garantie ausgeschlossen sind:

  • Verschleißteile
  • Schäden durch zu hohen Betriebsdruck.
  • Schäden durch nicht konditionierte Druckluft.
  • Schäden durch unsachgemäßen Gebrauch oder unbefugte Eingriffe.

Ersatzteilbestellung:
Bitte geben Sie bei der Ersatzteilbestellung folgende Daten an:

  • Gerätetyp
  • Artikelnummer des Gerätes
  • Identifikationsnummer des Gerätes
  • Ersatzteilnummer des benötigten Teils

Für unsere aktuellen Preise und Informationen besuchen Sie bitte www.Einhell-Service.com.

Lagerung

Lagern Sie die Ausrüstung und das Zubehör an einem dunklen und trockenen Ort bei Temperaturen über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 10 und 40°C. Lagern Sie das Elektrowerkzeug in der Originalverpackung.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

EINHELL TC-PW 340 Handbuch herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für EINHELL TC-PW 340

Inhaltsverzeichnis
