Chauvet 4BAR Handbuch

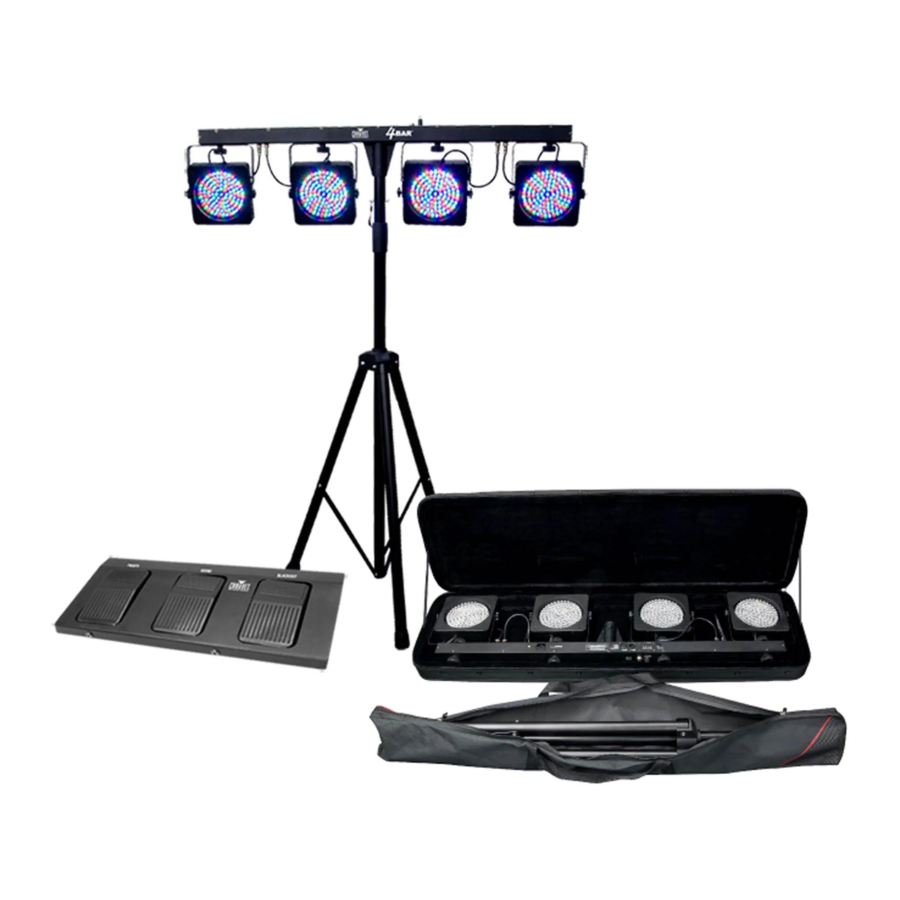

Lieferumfang

• 4BAR™
• Netzkabel
• Transporttasche
• Stativ
• Fußschalter
• Garantiekarte
• Kurzanleitung
• Stativ-Transporttasche

Erste Schritte

Packen Sie Ihr 4BAR™ aus und stellen Sie sicher, dass Sie alle Teile in einwandfreiem Zustand erhalten haben. Sollten Verpackung oder Inhalt beschädigt erscheinen, benachrichtigen Sie unverzüglich den Spediteur, nicht CHAUVET^®.

Produktbeschreibung

Das 4BAR™ ist ein unverzichtbares Pack-and-Go-System für DJs, Bands und andere Künstler, die ein komplettes LED-Wash-Light-System wünschen. Jede der vier flachen Leuchten kann unabhängig voneinander positioniert werden. Mit 108 roten, grünen und blauen LEDs pro Leuchte bietet das 4BAR™ integrierte automatische und musikgesteuerte Programme, die mit oder ohne Fußschalter zugänglich sind.

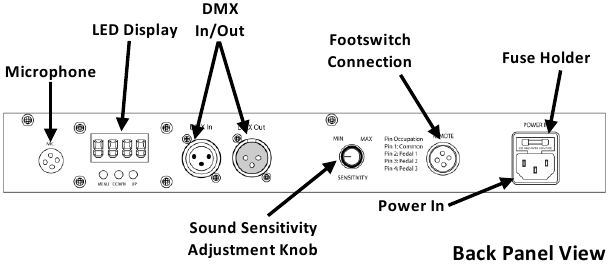

Produktübersicht

Stromversorgung

Dieses Produkt verfügt über ein Weitbereichsnetzteil, das mit einem Eingangsspannungsbereich von 100~240 VAC, 50/60 Hz betrieben werden kann.

Sicherungswechsel

So ersetzen Sie die Sicherung im 4BAR™:

1. Trennen Sie das Produkt von der Stromversorgung.
2. Keilen Sie die Spitze eines Schlitzschraubendrehers in den Schlitz des Sicherungshalters.
3. Heben Sie die Sicherheitskappe aus dem Gehäuse.
4. Entfernen Sie die durchgebrannte Sicherung aus der Klammer an der Vorderseite der Sicherheitskappe und ersetzen Sie sie durch eine Sicherung exakt gleichen Typs und gleicher Nennleistung.
5. Setzen Sie den Sicherungshalter wieder ein und schließen Sie das Produkt wieder an die Stromversorgung an.

Montage

Lesen Sie die Sicherheitshinweise, bevor Sie dieses Produkt montieren.

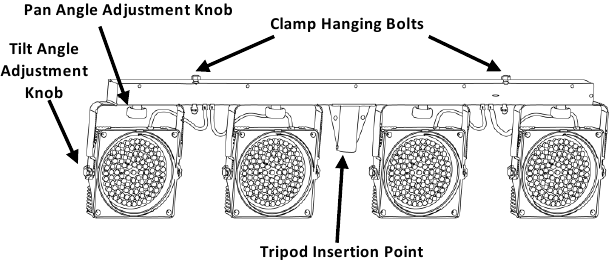

Produkt-Montagediagramm

Beschreibung des Bedienfelds

Menüoptionen

DMX-Verbindung

Das 4BAR™ kann mit einem DMX-Controller zusammenarbeiten, wenn es über DMX-Serienverbindungen angeschlossen ist. Anweisungen für den DMX-Betrieb finden Sie im Benutzerhandbuch.
Ein DMX-Grundlagen-Leitfaden ist verfügbar unter www.chauvetlighting.com.

Startadresse

Um den vollen Zugriff auf alle Kanäle in jedem DMX-Modus zu gewährleisten, ist die höchste empfohlene DMX-Adresse 498.

Master/Slave-Verbindung

Das 4BAR™ verwendet die DMX-Datenverbindung für seinen Master/Slave-Modus.
Anweisungen zum Anschließen und Konfigurieren dieses Produkts für den Master/Slave-Betrieb finden Sie im Benutzerhandbuch.

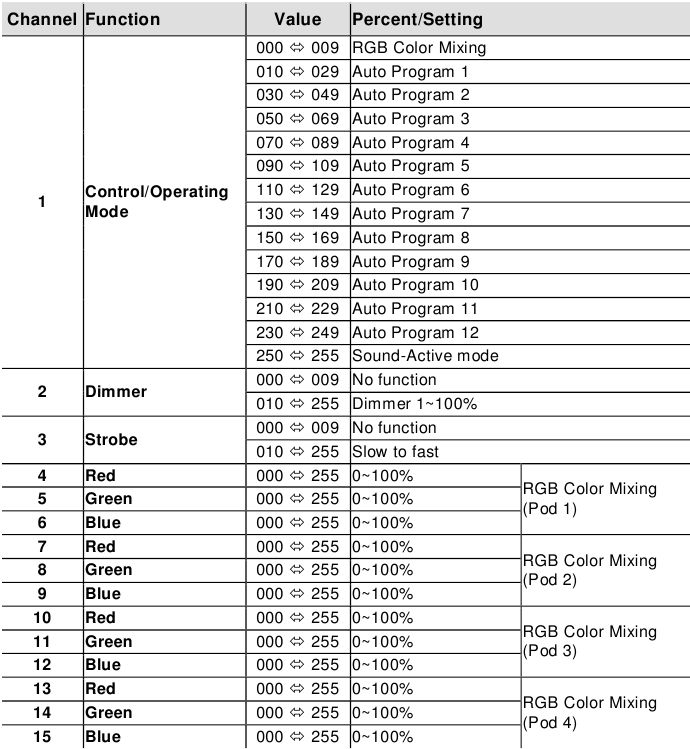

DMX-Werte

15-CH

Kontakt

Außerhalb der USA, des Vereinigten Königreichs oder Irlands wenden Sie sich an Ihren Distributor, um Unterstützung anzufordern oder ein Produkt zurückzusenden.
Besuchen Sie www.chauvetlighting.com für Kontaktinformationen.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen zur Produktmontage, Verwendung und Wartung.

• Dieses Produkt ist nicht für die dauerhafte Installation vorgesehen.
• Schließen Sie dieses Produkt NUR an einen geerdeten und geschützten Stromkreis an.
• VOR der Reinigung oder dem Sicherungswechsel von der Stromversorgung trennen.
• Blicken Sie NICHT in die Lichtquelle, wenn das Produkt eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht geknickt oder beschädigt ist.
• Trennen Sie dieses Produkt niemals vom Netzkabel, indem Sie am Kabel ziehen.
• Verwenden Sie bei der Überkopfmontage dieses Produkts IMMER ein Sicherheitsseil.
• Halten Sie brennbare Materialien NICHT in die Nähe des Produkts, wenn es in Betrieb ist.
• Berühren Sie das Gehäuse des Produkts NICHT, wenn es eingeschaltet ist, da es heiß wird.
• Betreiben Sie dieses Produkt NICHT, wenn Gehäuse, Linsen oder Kabel beschädigt erscheinen.

• Die Spannung der Steckdose, an die Sie dieses Produkt anschließen, muss innerhalb des auf dem Aufkleber oder der Rückseite des Produkts angegebenen Bereichs liegen.
• Dieses Produkt ist nur für den Innenbereich bestimmt! (IP20) Um Brand- oder Stromschlaggefahr zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus.
• Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung, mindestens 50 cm von angrenzenden Oberflächen entfernt.
• Stellen Sie sicher, dass keine Lüftungsschlitze am Gehäuse des Geräts blockiert sind.
• Schließen Sie dieses Produkt niemals an einen Dimmer oder Rheostat an.
• Ersetzen Sie die Sicherung durch eine Sicherung gleichen Typs und gleicher Nennleistung.
• Tragen Sie dieses Produkt NUR an den Aufhänge-/Montagebügeln.
• Die maximale Umgebungstemperatur beträgt 104°F (40°C). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.
• Bei einem schwerwiegenden Betriebsproblem stellen Sie die Verwendung sofort ein.
• Öffnen Sie dieses Produkt NICHT. Es enthält keine vom Benutzer zu wartenden Teile.
