Bosch Air 4000 Handbuch

Produktbeschreibung

Lieferumfang

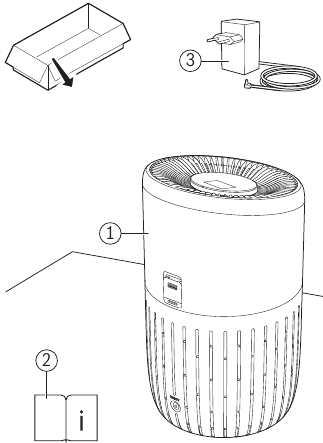

Abbildung 1 Lieferumfang Air 4000

1. Luftreiniger
2. Technische Dokumentation
3. Netzteil

Produktübersicht

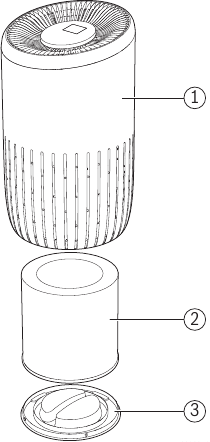

Abbildung 2 Produktübersicht Air 4000

1. Gehäuse
2. Filter
3. Bodenabdeckung

Bedienelemente – Übersicht

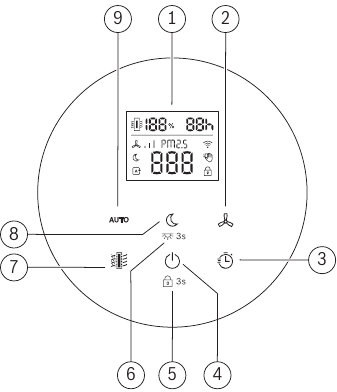

Abbildung 3 Bedienelemente – Übersicht Air 4000

1. Digitalanzeige
2. Manueller Modus
3. Timer
4. Ein-/Aus-Taste
5. Kindersicherung
6. Lichtring
7. Filterstatus
8. Leiser Modus
9. Auto-Modus

Benutzeroberfläche – Übersicht

Abbildung 4 Benutzeroberfläche – Übersicht - Air 4000

1. Filterstatus
2. Timer
3. WLAN
4. Reinigung erforderlich
5. Kindersicherung
6. PM2.5-Wert
7. Lüfterdrehzahl
8. Auto-Modus
9. Leiser Modus
10. Manueller Modus

Produktspezifikationen

Tabelle 2

Installation

Filter installieren

• Legen Sie das Gerät horizontal auf eine stabile Oberfläche.
• Drehen und ziehen Sie die Bodenabdeckung vom Gerät ab.

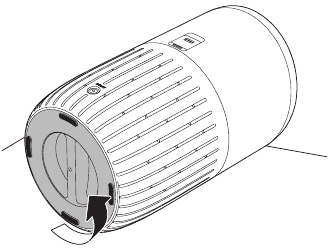

  Abbildung 5 Bodenabdeckung öffnen
• Ziehen Sie den Filter aus dem Gerät.
• Entfernen Sie die Kunststoffabdeckung des Luftreinigungsfilters.

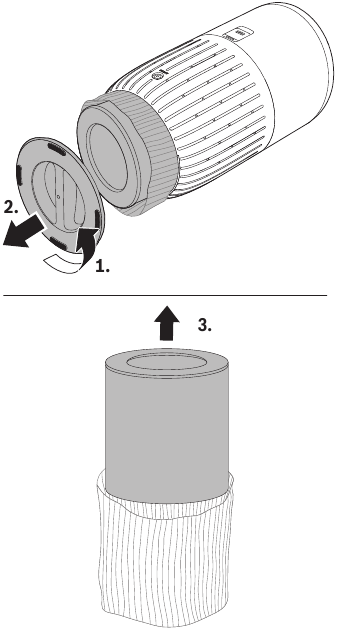

  Abbildung 6 Bodenabdeckung abziehen und Kunststoffabdeckung entfernen
• Setzen Sie den Filter wieder in das Gerät ein.
• Bringen Sie die Bodenabdeckung wieder an.

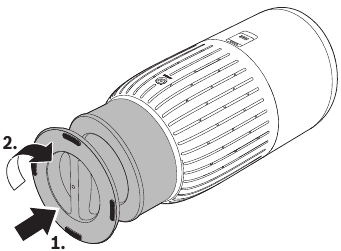

  Abbildung 7 Bodenabdeckung wieder anbringen

Betrieb

Den Luftqualitäts-Lichtring verstehen

Der Lichtring zeigt die Luftqualität an. Er leuchtet nacheinander in allen Farben auf, wenn der Luftreiniger eingeschaltet wird. Nach etwa 30 Sekunden wählt der Partikelsensor die Farbe aus, die der umgebenden Luftqualität der Partikel in der Luft entspricht, gemäß Tabelle 3.

PM2.5

PM2.5 bezieht sich auf ultrafeine Partikelverschmutzungen in der Luft, die kleiner als 2,5 Mikrometer sind. Die meisten Raumluftschadstoffe fallen unter PM2.5, wie zum Beispiel: Tabakrauch, Kochen und brennende Kerzen, einige luftgetragene Bakterien und die kleinsten Schimmelsporen, Tierhaarallergene und Hausstaubmilbenallergen-Partikel fallen ebenfalls unter PM2.5.

Der Luftqualitätssensor scannt die Luft kontinuierlich, um die ultrafeinen Partikel zu erkennen. Diese Informationen werden sowohl auf der Digitalanzeige als auch im Lichtring kontinuierlich gemeldet und liefern Echtzeit-PM2.5-Feedback.

Tabelle 3 Luftqualitäts-Lichtfarben und PM2.5-Werte

Ein-/Ausschalten

• Stecken Sie den Stecker des Luftreinigers in die Steckdose.
• Berühren Sie , um den Luftreiniger einzuschalten.
• Drücken Sie die Taste erneut, um den Luftreiniger auszuschalten.

Hinweis

• Für eine optimale Reinigungsleistung schließen Sie Türen und Fenster.
• Halten Sie Vorhänge von der Lufteinlass- oder Luftauslassöffnung fern.
• Der Luftreiniger arbeitet standardmäßig im Auto-Modus.

Modus-Einstellung ändern

Auto-Modus

• Im Auto-Modus wird die Luftqualität in Echtzeit erfasst, und das Gerät passt die Lüfterdrehzahl automatisch an die Umgebungsluftqualität an.

Manueller Modus

• Im manuellen Modus ist es möglich, die Lüfterdrehzahl einzustellen (zwischen Stufe 1 und Stufe 3). Drücken Sie die Taste, um zur gewünschten Geschwindigkeit zu wechseln.

Leiser Modus

• Im leisen Modus arbeitet der Luftreiniger leise bei niedriger Drehzahl, und alle Lichter sind gedimmt.

Timer-Modus

• Im Timer-Modus ist es möglich, den Timer (zwischen 1 und 12 Stunden) für das Ausschalten des Geräts einzustellen.

Reinigung und Wartung

Reinigung des Gehäuses des Luftreinigers

Reinigen Sie regelmäßig die Innen- und Außenseite des Gehäuses des Luftreinigers, um Staubansammlungen zu vermeiden.

• Wischen Sie die Oberfläche mit einem feuchten Tuch ab.
• Verwenden Sie ein weiches, trockenes Tuch, um sowohl die Innen- als auch die Außenseite des Luftreinigers und den Luftauslass zu reinigen.

Reinigung des Partikelsensors

Hinweis:

• Wenn der Luftreiniger in einer staubigen Umgebung verwendet wird, muss er möglicherweise häufiger gereinigt werden.
• Wenn die Luftfeuchtigkeit im Raum sehr hoch ist, kann sich Kondensation am Partikelsensor bilden, und die Luftqualitätsanzeige kann eine schlechtere Luftqualität anzeigen, obwohl die Luftqualität gut ist. Falls dies auftritt, reinigen Sie den Partikelsensor.

Reinigen Sie den Partikelsensor monatlich für eine optimale Funktion des Geräts.

Abbildung 8 Abdeckung des Luftqualitätssensors

• Schalten Sie den Luftreiniger aus und ziehen Sie den Stecker aus der Steckdose.
• Ziehen Sie die hintere Abdeckung vom Sensor und entfernen Sie diese vom Gerät.
• Reinigen Sie den Partikelsensor mit einem feuchten Wattestäbchen.

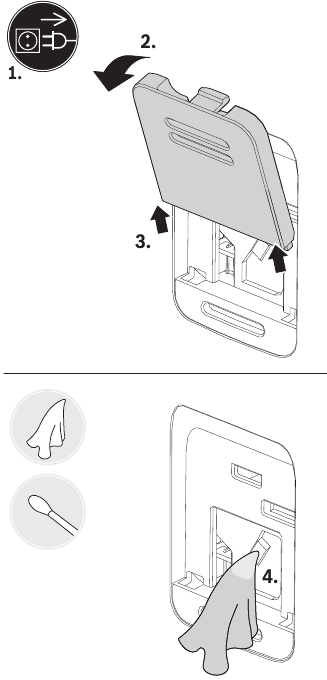

  Abbildung 9 Reinigung des Luftqualitätssensors

• Trocknen Sie alle Teile mit einem trockenen Wattestäbchen.
• Bringen Sie die Abdeckung des Sensors wieder an.

Reinigung des Filters

Tragen Sie eine Maske und Handschuhe, wenn Sie die Filteroberfläche reinigen und/oder den Filter austauschen.

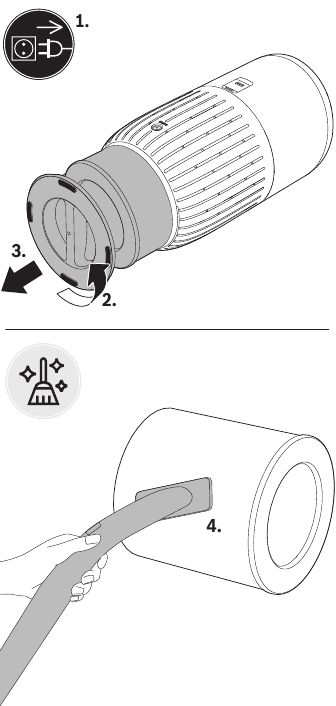

Abbildung 10 Entfernen und Reinigen des Filters

• Schalten Sie den Luftreiniger aus und ziehen Sie den Stecker aus der Steckdose.
• Legen Sie das Gerät horizontal auf eine stabile Oberfläche.
• Drehen und ziehen Sie die untere Abdeckung ab und entfernen Sie sie vom Gerät.
• Ziehen Sie den Filter aus dem Gerät.
• Reinigen Sie die Oberfläche des Filters mit einem Staubsauger.
• Setzen Sie den Filter wieder in das Gerät ein.
• Drücken und drehen Sie die untere Abdeckung.
• Stellen Sie das Gerät wieder in eine vertikale Position.
• Stecken Sie den Stecker des Luftreinigers in die Steckdose.
• Berühren Sie die Ein-/Aus-Taste , um das Gerät einzuschalten.
• Waschen Sie sich nach der Reinigung des Filters die Hände.

Filterwechsel

Tragen Sie eine Maske und Handschuhe, wenn Sie die Filteroberfläche reinigen und/oder den Filter austauschen.

Der Luftreiniger ist mit einer Filterwechselanzeige ausgestattet, um sicherzustellen, dass der Luftreinigungsfilter während des Betriebs des Luftreinigers in optimalem Zustand ist. Tauschen Sie den Filter so bald wie möglich aus.

HINWEIS
Der Filter ist nicht waschbar.

Schalten Sie den Luftreiniger immer aus und ziehen Sie ihn aus der Steckdose, bevor Sie den Filter austauschen.

• Schalten Sie den Luftreiniger aus und ziehen Sie den Stecker aus der Steckdose.
• Legen Sie das Gerät horizontal auf eine stabile Oberfläche.
• Drehen und ziehen Sie die untere Abdeckung ab und entfernen Sie sie vom Gerät.
• Ziehen Sie den Filter aus dem Gerät.
• Entfernen Sie die Plastikabdeckung des neuen Filters [siehe Abbildung 6].
• Setzen Sie den neuen Filter in das Gerät ein.
• Drücken und drehen Sie die untere Abdeckung.
• Stellen Sie das Gerät wieder in eine vertikale Position.
• Stecken Sie den Stecker des Luftreinigers in die Steckdose.
• Berühren Sie die Ein-/Aus-Taste , um das Gerät einzuschalten.
• Berühren und halten Sie die Filterstatusprüf-/Zurücksetztaste , um den Filterlebensdauerzähler zurückzusetzen.
• Waschen Sie sich nach dem Filterwechsel die Hände.

Hinweis:
Riechen Sie nicht am Filter, da dieser Schadstoffe aus der Luft gesammelt hat.

Zurücksetzen des Filters

Wenn der Filterlebensdauerzähler 0 % erreicht, muss der Filter ausgetauscht werden. Der Zähler kehrt nach dem Drücken der Filtertaste auf 100 % zurück.

Abbildung 11 Filterlebensdauer erreicht 0 %

Der Filter muss ausgetauscht werden, bevor die Filterlebensdauer 0 % erreicht. Der Filterlebensdauerzähler muss nach dem Austausch manuell zurückgesetzt werden:

• Berühren Sie die Ein-/Aus-Taste , um das Gerät auszuschalten und den Stecker aus der Steckdose zu ziehen.
• Stecken Sie den Stecker in die Steckdose.
• Drücken und halten Sie die Filtertaste, um den Filterlebensdauerzähler zurückzusetzen. Die Oberfläche zeigt die Meldung „Filterstatus 100 %“ an.

  Abbildung 12 Filterlebensdauer erreicht 100 %
  Der Filterstatus wird ständig oben links auf der Digitalanzeige angezeigt.

Transport und Lagerung

Transport

• Halten Sie das Gerät beim Transport mit beiden Händen fest.

Lagerung

• Schalten Sie den Luftreiniger aus und ziehen Sie den Stecker aus der Steckdose.
• Reinigen Sie den Luftreiniger, den Partikelsensor und die Oberfläche des Filters (siehe Kapitel „Reinigung und Wartung“).
• Lassen Sie alle Teile vor der Lagerung an der Luft trocknen.
• Wickeln Sie den Filter in luftdichte Kunststoffhüllen ein.
• Lagern Sie den Luftreiniger und den Filter an einem kühlen, trockenen Ort.
• Waschen Sie sich nach dem Umgang mit dem Filter die Hände.

Fehlerbehebung

Dieses Kapitel fasst die häufigsten Probleme zusammen, die mit dem Gerät auftreten können. Sollte die Lösung nicht in der untenstehenden Tabelle zu finden sein, wenden Sie sich bitte an einen autorisierten Servicetechniker.

Tabelle 4 Probleme und Lösungen

Online-Hilferessourcen

Alternativ besuchen Sie bitte unsere Service & Support Webseite, um FAQs, Videos, Service-Bulletins und mehr zu finden; www.boschheatingcooling.com/service oder nutzen Sie Ihr Mobiltelefon, um den untenstehenden Code zu scannen.

Erklärung der Symbole und Sicherheitshinweise

Erklärung der Symbole

In Warnungen werden Signalwörter am Anfang einer Warnung verwendet, um die Art und den Ernst der daraus resultierenden Gefahr anzuzeigen, wenn keine Maßnahmen zur Gefahrenminimierung ergriffen werden.

Die folgenden Schlüsselwörter sind definiert und können in diesem Dokument verwendet werden:

GEFAHR weist darauf hin, dass schwere oder lebensbedrohliche Personenschäden eintreten werden.

WARNUNG weist darauf hin, dass schwere bis lebensbedrohliche Personenschäden auftreten können.

VORSICHT weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten bis mittelschweren Verletzungen führen kann.

HINWEIS
HINWEIS wird verwendet, um auf Praktiken hinzuweisen, die nicht mit Personenschäden in Zusammenhang stehen.

Das Informationssymbol weist auf wichtige Informationen hin, bei denen keine Gefahr für Personen oder Eigentum besteht.

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden, und bewahren Sie sie für zukünftige Referenz auf.

• Reinigen Sie das Gerät nicht mit brennbaren Flüssigkeiten oder Reinigungsmitteln. Verschütten Sie keine Flüssigkeiten auf dem Gerät, um Stromschläge, Brandgefahren und/oder Schäden an der internen Struktur des Filters zu vermeiden.
• Sprühen Sie keine brennbaren Materialien wie Insektizide, Alkohol oder Duftstoffe in der Nähe des Geräts.

• Prüfen Sie vor dem Anschließen des Geräts, ob die auf dem Gerät angegebene Spannung mit der örtlichen Netzspannung übereinstimmt.
• Stellen Sie sicher, dass das Netzkabel nicht über stark frequentierte Bereiche verläuft, um Ausfransen, Überhitzung und Stolpergefahren zu vermeiden.
• Wenn das Netzkabel oder eine andere funktionierende Komponente des Geräts beschädigt ist, lassen Sie es sofort von einem von Bosch autorisierten Techniker ersetzen.
• Verwenden Sie das Gerät nicht, wenn der Stecker, das Netzkabel oder das Gerät selbst beschädigt ist.
• Bedienung, Reinigung und Wartung des Geräts müssen von Erwachsenen durchgeführt werden.
• Blockieren Sie nicht den Lufteinlass und -auslass, z.B. indem Sie Gegenstände auf den Luftauslass oder vor den Lufteinlass legen.
• Stellen Sie sicher, dass keine Fremdkörper durch den Luftauslass in das Gerät fallen.
• Erhitzen Sie den Filter oder das Gerät nicht, um Geräteschäden oder Brandgefahren zu vermeiden.

• Dieses Gerät ist kein Ersatz für eine ordnungsgemäße Belüftung, regelmäßiges Staubsaugen oder die Verwendung einer Dunstabzugshaube oder eines Ventilators beim Kochen.
• Stellen Sie das Gerät immer auf eine trockene, stabile, ebene und horizontale Oberfläche und verwenden Sie es dort.
• Lassen Sie mindestens 8 Zoll (20 cm) Freiraum um das Gerät und mindestens 12 Zoll (30 cm) Freiraum über dem Gerät.
• Setzen oder stellen Sie sich nicht auf das Gerät. Stellen Sie nichts auf das Gerät.
• Entsorgen Sie den Filter in einem Einwegbeutel und befolgen Sie die Ratschläge der örtlichen Gesundheitsbehörden für den Umgang mit potenziell infizierten Oberflächen.
• Verwenden Sie nur die originalen Bosch Filter, die speziell für dieses Gerät vorgesehen sind. Verwenden Sie keine anderen Filter.
• Verwenden Sie den Filter nicht als Brennstoff oder für ähnliche Zwecke. Die Verbrennung des Filters kann irreversible Gefahren für Menschen verursachen und/oder andere Leben gefährden.
• Vermeiden Sie es, das Gerät (insbesondere den Lufteinlass und -auslass) mit harten Gegenständen zu schlagen.
• Stecken Sie Ihre Finger oder Gegenstände nicht in den Luftauslass oder den Lufteinlass, um körperliche Verletzungen oder Fehlfunktionen des Geräts zu vermeiden.
• Wenn das Gerät blockiert ist, lassen Sie es sofort von einem von Bosch autorisierten Techniker überprüfen.
• Verwenden Sie das Gerät nicht beim Rauchen in Innenräumen, nach der Verwendung von Insektiziden, Desinfektionsmitteln oder an Orten mit öligen Rückständen, brennendem Weihrauch oder chemischen Dämpfen.
• Verwenden Sie das Gerät nicht in der Nähe von Gasgeräten, Heizgeräten oder Kaminen.
• Stellen Sie sicher, dass Sie das Gerät vom Netz trennen, wenn Sie es bewegen, reinigen, den Filter austauschen oder andere Wartungsarbeiten durchführen möchten.
• Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät ist nicht dazu bestimmt, von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten (einschließlich Kindern) oder mangelnder Erfahrung und Kenntnis verwendet zu werden, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder bezüglich der Verwendung des Geräts unterwiesen.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Das Gerät ist für den Einsatz in privaten Innenbereichen unter normalen Betriebsbedingungen konzipiert.
• Verwenden Sie das Gerät nicht in nasser Umgebung oder in Umgebungen mit hoher Luftfeuchtigkeit oder hohen Temperaturen.
• Das Gerät entfernt weder Kohlenmonoxid (CO) noch Radon (Rn). Es darf nicht zur Reinigung gefährlicher Chemikalien oder Verbrennungsunfälle verwendet werden.
• Die empfohlene Temperatur für die Verwendung des Geräts liegt zwischen 41ºF und 113ºF (5ºC bis 45ºC), die relative Luftfeuchtigkeit beträgt ≤85%. Das Gerät kann aufhören zu funktionieren oder beschädigt werden, wenn die empfohlenen Temperatur- und Feuchtigkeitswerte nicht eingehalten werden.
• Der empfohlene Temperaturbereich für die Lagerung des Geräts liegt zwischen -68ºF und 131ºF (-20ºC bis 55ºC). Das Gerät wird beschädigt, wenn es in Bereichen gelagert wird, die diesen Temperaturbereich überschreiten.
• Der Schalldruckpegel der Geräuschemission liegt unter 70dB(A).

Um das Risiko von Feuer oder Stromschlägen zu reduzieren.

• Verwenden Sie den Ventilator nicht mit einem Halbleiter-Drehzahlregelgerät.

Um das Risiko von Feuer, Stromschlägen oder Verletzungen von Personen zu reduzieren.

• Verwenden Sie keine Ersatzteile, die nicht vom Hersteller empfohlen werden.
