Laresar L6 Pro Handbuch

Inhalt

1 PACKLISTE
2 PRODUKTEINFÜHRUNG
3 WARTUNG
4 SPEZIFIKATION
5 FEHLERBEHEBUNG
6 WICHTIGER SICHERHEITSHINWEIS
7 Anleitung herunterladen
8 In anderen Sprachen

PACKLISTE

Bild	Name	Menge	Ort
	L6 Pro Roboterstaubsauger	1	Im Paket
	Absaug- und Ladestation	1	Im Paket
	Zwei-in-Eins-Wassertank	1	Am Roboterstaubsauger
	Wischmopp-Halterung	1	Am Roboterstaubsauger
	Wischmopp	2	1 Stk. am Roboterstaubsauger, 1 Stk. als Geschenk im Paket
	Einweg-Wischmopp	10	Geschenke, im Paket
	Staubbeutel	5	1 Stk. an der Absaug- und Ladestation, 4 Stk. als Geschenke im Paket
	Filtersieb	2	1 Stk. am Roboterstaubsauger, 1 Stk. als Geschenk im Paket
	Hauptbürste	1	Am Roboterstaubsauger
	Seitenbürste	2	1 Stk. am Roboterstaubsauger, 1 Stk. als Geschenk im Paket
	Reinigungsmesser	1	An der Absaug- und Ladestation
	Kundendienstkarte	1	Im Paket
	Benutzerhandbuch	1	Im Paket
	Kurzanleitung	1	Im Paket

PRODUKTEINFÜHRUNG

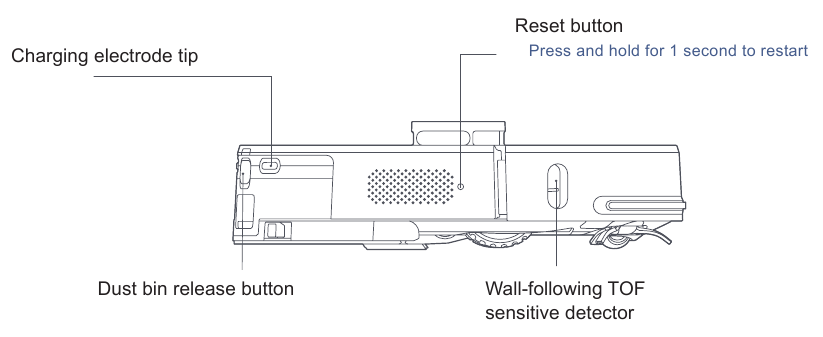

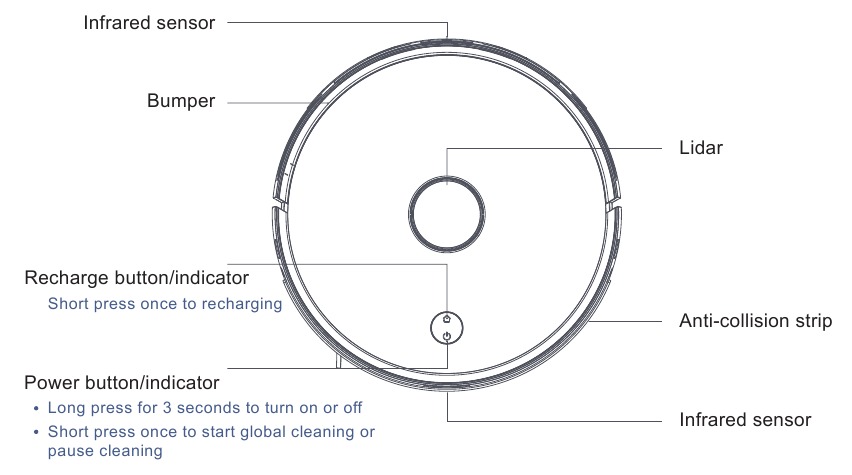

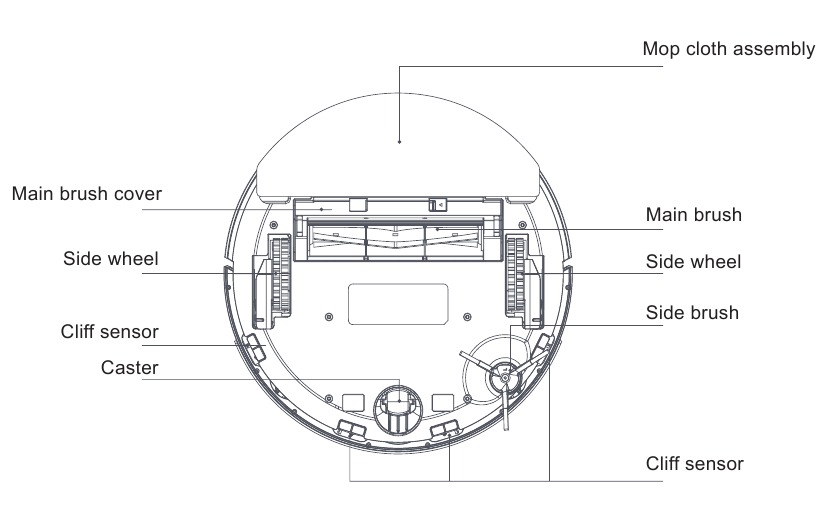

Roboterstaubsauger

Anzeigehinweis

Gerätestatus	Status der Betriebsanzeige	Status der Ladeanzeige
Standby/Pause	Blaues Licht leuchtet dauerhaft	Licht aus
Lädt	Blaues Licht pulsiert	Licht aus
Pause	Blaues Licht blinkt langsam	Licht aus
Reinigung/Fernsteuerung	Blaues Licht leuchtet dauerhaft	Licht aus
Lädt nach	Licht aus	Oranges Licht leuchtet dauerhaft
Anomalie	Rotes Licht blinkt schnell	Licht aus
Ausgeschaltet	Blaues Licht blinkt schnell	Licht aus
WLAN nicht verbunden	Blaues Licht blinkt langsam	Licht aus
WLAN verbunden	Blaues Licht leuchtet dauerhaft	Licht aus
WLAN wird verbunden	Blaues Licht leuchtet dauerhaft	Licht aus

*Definition des Anzeigestatus:
Pulsieren: Allmähliches Ein- und Ausblenden über 4 Sekunden
Langsam blinken: 0,7 Sekunden an, 0,8 Sekunden aus
Schnell blinken: 0,1 Sekunden an, 0,2 Sekunden aus

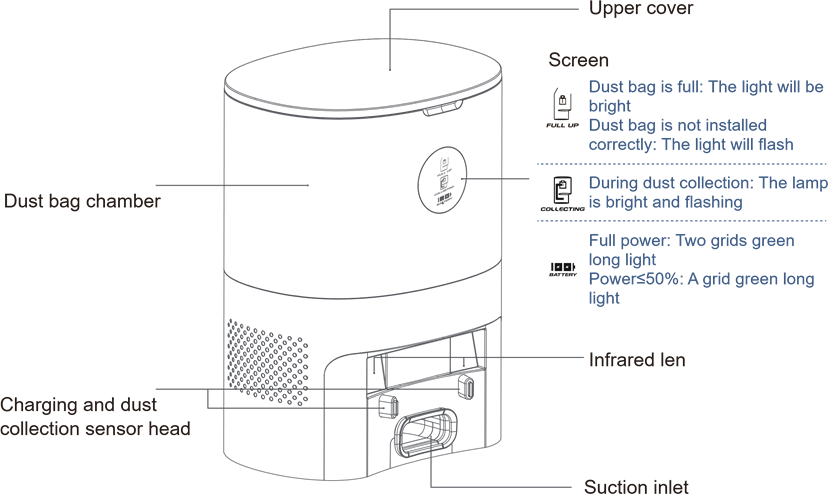

Absaug- und Ladestation

WARTUNG

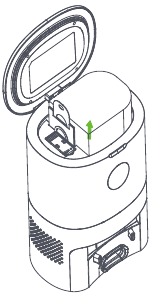

Staubbeutel wechseln

Wenn der Staubbeutel voll ist, leuchtet das Zeichen „FULL UP“ (VOLL) hell, und es wird eine „FULL UP“ (VOLL)-Meldung sowie eine App-Benachrichtigung angezeigt. Bitte wechseln Sie den Staubbeutel rechtzeitig.

Das Zeichen „COLLECTING“ (SAMMELT) leuchtet hell, während die Absaugstation arbeitet.

Obere Abdeckung öffnen
Hebegriff des Staubbeutels hochziehen und Staubbeutel entnehmen
Gebrauchten Staub entsorgen
Neuen Staubbeutel einsetzen
Obere Abdeckung schließen

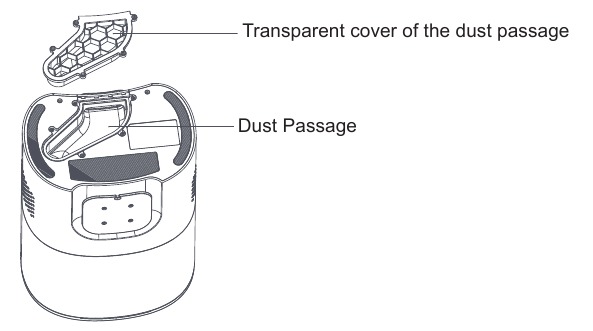

Staubkanal reinigen

Wenn alle Anzeigen nach dem Wechsel des Staubbeutels blinken, wird empfohlen, den Netzstecker zu ziehen und die Absaug- und Ladestation umzudrehen, um zu prüfen, ob Fremdkörper den Staubkanal blockieren.
Wenn der Staubkanal blockiert ist, entfernen Sie die transparente Abdeckung des Staubkanals mit einem Schraubendreher, um Fremdkörper zu entfernen.

Gefahr Hinweis: Gewaltsames Zerlegen ist verboten. Setzen Sie die Abdeckung nach der Reinigung wieder wie ursprünglich ein.

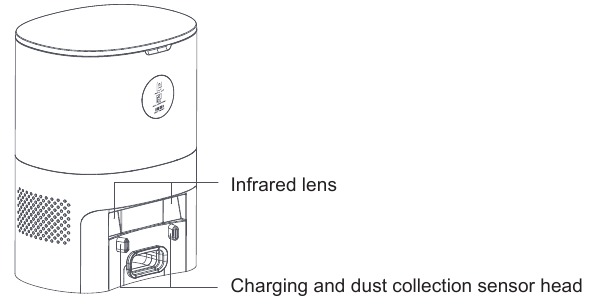

Infrarotlinse/Lade- und Staubabsaug-Sensorkopf reinigen

Wischen Sie diese vorsichtig mit einem sauberen, weichen, trockenen Tuch ab. Es wird empfohlen, sie einmal im Monat zu reinigen.

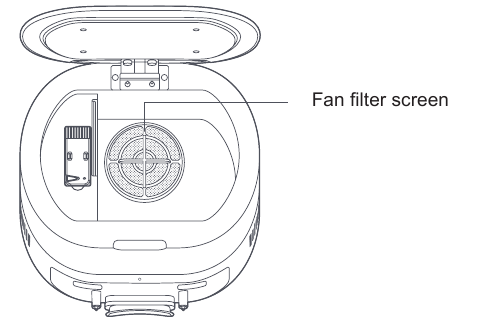

Filtersieb des Lüfters reinigen

Das Filtersieb des Lüfters befindet sich unter dem Staubbeutel. Bei Staubansammlung wischen Sie es vorsichtig mit einem sauberen, weichen, trockenen Tuch ab. Es wird empfohlen, es einmal im Monat zu reinigen.

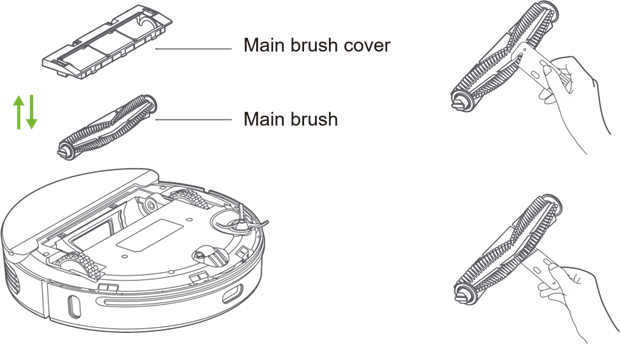

Hauptbürste reinigen

Die Hauptbürste ist ein Verbrauchsmaterial und sollte mindestens einmal pro Woche gereinigt werden. Es wird empfohlen, die Hauptbürste alle 6-12 Monate zu ersetzen, um die Reinigungsleistung zu gewährleisten.

Drehen Sie den Roboterstaubsauger um, drücken Sie den Schnappverschluss der Hauptbürstenabdeckung und entfernen Sie die Hauptbürstenabdeckung sowie die Hauptbürste.
Schneiden Sie die auf der Hauptbürste aufgewickelten Haare mit dem Reinigungsmesser ab.
Setzen Sie die Hauptbürste und die Hauptbürstenabdeckung wieder ein. Drücken Sie den Schnappverschluss fest.

Gefahr Hinweis: Vermeiden Sie Stöße beim Umdrehen des Roboters, um Schäden am Lidar zu vermeiden.

Seitenbürste reinigen/wechseln

Die Seitenbürste ist ein Verbrauchsmaterial. Es wird empfohlen, sie alle 3-6 Monate zu ersetzen, um die Reinigungsleistung zu gewährleisten. Entfernen oder installieren Sie die Seitenbürste mit einem Schraubendreher.

Entfernen

Installieren

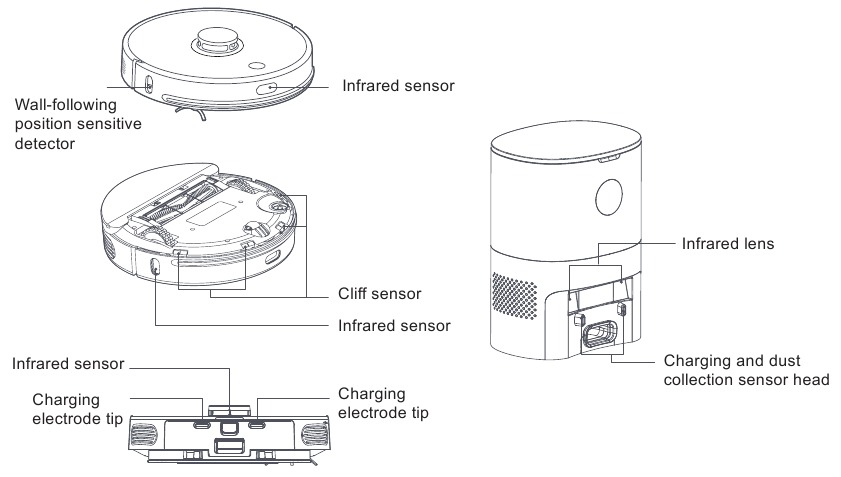

Sensor reinigen

Es wird empfohlen, jeden Sensor wöchentlich vorsichtig mit einem sauberen, weichen, trockenen Tuch abzuwischen, um den normalen Betrieb des Geräts zu gewährleisten.

Sensor des Roboterstaubsaugers	Sensor der Ladestation
Absturzsensor ×4 Infrarotsensor ×3 Ladeelektrodenspitze ×2 Wandfolge-TOF-Sensor x1	Infrarotlinse ×2 Lade- und Staubabsaug-Sensorkopf ×2

Batteriewartung

Der Roboterstaubsauger verfügt über einen eingebauten Hochleistungs-Lithium-Ionen-Akku. Um die Akkuleistung zu erhalten, halten Sie den Akkupack bitte täglich geladen.
Wenn das Gerät längere Zeit nicht verwendet wird, schalten Sie es bitte aus und lagern Sie es ordnungsgemäß. Laden Sie es mindestens alle 3 Monate auf, um Batterieschäden durch Tiefentladung zu vermeiden.

Zwei-in-Eins-Wassertank reinigen

Halten Sie die Entriegelungstaste des Zwei-in-Eins-Wassertanks gedrückt und ziehen Sie ihn gleichzeitig nach außen.
Öffnen Sie den Staubbehälter, indem Sie den Staubbehälterverschluss drücken.

Filtersiebclip entfernen.
Filtersieb entnehmen.
Entfernen Sie Schmutz am Filtersieb und Siebclip mit einer Reinigungsbürste.
Drehen Sie den Wasserhahn auf, um den Staubbehälter zu reinigen.

Tipps: Das Filtersieb ist ein Verbrauchsmaterial. Es wird empfohlen, es alle 3-6 Wochen zu ersetzen. Sie können es über den offiziellen Kanal erwerben.

Öffnen Sie die Wassertankabdeckung und füllen Sie eine entsprechende Menge Wasser ein.

Tipps: Es wird empfohlen, reines Wasser ohne Reinigungsmittel zu verwenden.

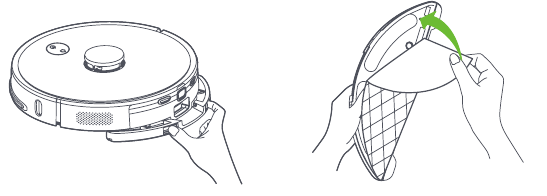

Bitte entfernen Sie die Wassertankanbauteile gemäß Abbildung vom Gerät, drehen Sie es um, entfernen Sie den Mopp oder ersetzen Sie ihn.

Gefahr Tipps:

Wenn der Mopp zu schmutzig ist, beeinträchtigt dies das Wischergebnis; bitte reinigen Sie ihn rechtzeitig.
Entfernen Sie den Mopp zur Reinigung und wringen Sie ihn vor der Installation trocken. Es ist verboten, auf dem Zwei-in-Eins-Wassertank zu reinigen.
Der Mopp ist ein Verbrauchsmaterial und es wird empfohlen, ihn alle 3-6 Wochen zu ersetzen.

SPEZIFIKATION

Roboterstaubsauger
Produktname	Intelligenter Reinigungsroboter-Staubsauger
Produktmodell	L6 Pro
Produktabmessungen	349 x 100 x 353 mm
Eingangsleistung des Roboterstaubsaugers	24V 1.2A
Nennleistung des Roboterstaubsaugers	50W
Betriebsspannung des Roboterstaubsaugers	14.4V
Batterietyp	Lithium-Ionen-Akku
Batteriekapazität	5200mAh
Drahtlose Verbindung	Wi-Fi IEEE 802.11b/g/n 2.4GHz
Ladestation mit Staubabsaugung
Ausgang der Staubabsaugungs-Ladestation	24V 1.2A
Nennleistung der Staubabsaugungs-Ladestation	950W
Produktabmessungen	253 x 210 x 350 mm

FEHLERBEHEBUNG

Wenn die Maschine ungewöhnlich läuft, blinkt die Betriebsanzeige orange und die Maschine gibt eine Sprachansage, wenn bestimmte Fehler auftreten. Eine Lösung finden Sie in der folgenden Tabelle.

Sprachansage/Fehlererscheinung	Mögliche Ursachen	Lösung
Bitte prüfen Sie, ob das Radar blockiert ist	Das Radar ist blockiert oder verklemmt	Entfernen Sie das Hindernis oder stellen Sie die Maschine an einen offenen Ort und starten Sie sie neu
Bitte überprüfen Sie die Kollisionsschutzschiene	Der Stoßsensor ist verklemmt	Entfernen Sie Fremdkörper um die Kollisionsschutzschiene herum oder bewegen Sie die Maschine weg
Bitte wischen Sie den Absturzsensor ab und entfernen Sie die Maschine aus dem Gefahrenbereich, um sie neu zu starten	Der Absturzsensor wird nach dem Start der Maschine ausgelöst	Bitte wischen Sie den Absturzsensor ab und stellen Sie die Maschine zum Starten an einen flachen und offenen Ort
Bitte überprüfen Sie die Hauptbürste	Die Hauptbürste ist verklemmt	Reinigen Sie die Hauptbürste oder bewegen Sie die Maschine weg
Bitte überprüfen Sie die Seitenbürste	Die Seitenbürste ist verklemmt	Reinigen Sie die Seitenbürste oder bewegen Sie die Maschine weg
Bitte überprüfen Sie das Hauptrad	Das Hauptrad ist verklemmt	Reinigen Sie das Hauptrad oder bewegen Sie die Maschine weg
Der 2-in-1-Wassertank ist entnommen	Der 2-in-1-Wassertank wurde entnommen	Bitte setzen Sie den 2-in-1-Wassertank und den Filtersieb wieder ein und stellen Sie sicher, dass Filtersieb und 2-in-1-Wassertank korrekt installiert sind
Batterie schwach, Ladevorgang startet	Batterie schwach während der Reinigung	Batterie schwach. Bitte laden Sie den Roboter vor der Verwendung auf
Der Lüfter ist fehlerhaft	Der Lüfter ist fehlerhaft	Bitte versuchen Sie, die Maschine auszuschalten und dann neu zu starten
Bitte wischen Sie den wandfolgenden Positionssensor auf der rechten Seite ab	Der wandfolgende Positionssensor ist fehlerhaft	Bitte wischen und reinigen Sie den wandfolgenden Positionssensor
Die Radar-Abdeckung ist eingedrückt	Die Radar-Abdeckung ist verklemmt	Das Radar ist eingedrückt oder verklemmt. Bitte verschieben Sie es an eine andere Position, um es zu starten
Die Batterie ist beschädigt oder nicht installiert	Die Batterie weist während des Ladevorgangs eine Anomalie auf	Die Batterietemperatur ist zu hoch oder zu niedrig. Bitte warten Sie, bis die Batterietemperatur wieder normal ist, bevor Sie sie verwenden
Die Maschine kann nicht gestartet werden	Niedriger Batteriestand oder anormale Umgebungstemperatur	Der Batteriestand ist niedrig. Bitte laden Sie sie vor der Verwendung auf. Die Umgebungstemperatur ist zu niedrig (unter 0 °C) oder zu hoch (über 50 °C). Bitte verwenden Sie das Produkt in einer Umgebung von 0 °C ~ 40 °C
Kann nicht geladen werden	Die Staubabsaugungs-Ladestation ist nicht mit Strom versorgt Die Ladeelektrodenspitze ist verschmutzt Die Ladeelektrodenspitze hat schlechten Kontakt	Bitte stellen Sie sicher, dass das Netzkabel der Staubabsaugungs-Ladestation an die Stromversorgung angeschlossen ist Reinigen Sie regelmäßig die Ladeelektrodenspitze der Maschine und den Staubabsaugungs- und Ladesensorkopf der Staubabsaugungs-Ladestation Bitte beseitigen Sie schlechten Kontakt, der durch die Seitenbürste oder andere Fremdkörper verursacht wird, und versuchen Sie, die Maschine manuell neu zu positionieren
Aufladen fehlgeschlagen, Staubabsaugungs-Ladestation nicht gefunden	Die Staubabsaugungs-Ladestation ist blockiert oder zu weit entfernt Die Staubabsaugungs-Ladestation ist nicht an die Stromversorgung angeschlossen Es befinden sich Fremdkörper am Boden der Wischmopphalterung oder der Wischmopp ist aufgerollt	Bitte stellen Sie die Staubabsaugungs-Ladestation an einen offenen Bereich und stellen Sie die Maschine in die Nähe der Staubabsaugungs-Ladestation, um es erneut zu versuchen Bitte schließen Sie die Staubabsaugungs-Ladestation an die Stromversorgung an Bitte reinigen Sie den Boden der Wischmopphalterung und ordnen Sie den Wischmopp
Anormales Verhalten	Programmfehler	Ausschalten und neu starten
Es treten während der Reinigung ungewöhnliche Geräusche auf	Fremdkörper wickeln sich um die Hauptbürste/Seitenbürste oder das Hauptrad	Bitte schalten Sie die Maschine zur Reinigung aus
Regelmäßige Reinigung funktioniert nicht	Batterie schwach	Regelmäßige Reinigung kann nur gestartet werden, wenn der verbleibende Batteriestand über 30 % liegt. Bitte halten Sie die Maschine täglich aufgeladen
Kann nicht mit der APP verbunden werden	Anormales Wi-Fi-Netzwerk, falsches Wi-Fi-Passwort oder anormale APP	Bitte stellen Sie sicher, dass sich die Maschine in einem Bereich mit gutem Wi-Fi-Signal befindet Geben Sie das Wi-Fi-Passwort erneut ein oder setzen Sie Wi-Fi zurück, laden Sie die neueste Version der APP herunter und verbinden Sie sich
Das Wischmodul gibt kein oder wenig Wasser aus	Nicht genug Wasser im Wassertank, zu schmutziges Wischtuch oder die Wischtuchhalterung nicht korrekt installiert	Bitte prüfen Sie, ob Wasser im Wassertank ist Reinigen Sie das Wischtuch Und installieren Sie das Wischtuch gemäß den Anweisungen korrekt
Das Wischmodul gibt zu viel Wasser aus	Die Wassertankabdeckung ist nicht richtig positioniert, und die Wassermenge ist auf das Maximum eingestellt	Bitte stellen Sie sicher, dass die Wassertankabdeckung korrekt installiert ist und passen Sie die entsprechende Wassermenge in der APP an
Die Staubabsaugleistung lässt nach	Staub sammelt sich im Staubbeutel an, wodurch der Luftstrom in die Saugdüse verringert wird	Ersetzen Sie den Staubbeutel
Kann nach der Punktreinigung oder dem Verschieben nicht zur Staubabsaugungs-Ladestation zurückkehren	Der Roboter erstellt eine neue Karte oder die Entfernung ist zu groß	Nach der Punktreinigung oder dem Verschieben über eine lange Distanz erstellt der Roboter eine neue Karte. Wenn die Staubabsaugungs-Ladestation weit entfernt ist, kann der Roboter möglicherweise nicht automatisch aufladen. Bitte stellen Sie die Maschine manuell zur Staubabsaugungs-Ladestation zum Laden zurück

Bei ungewöhnlichem Betrieb der Staubabsaugungs-Ladestation sendet die APP eine Nachricht an das Telefon.

Sprachansage/Fehlererscheinung	Mögliche Ursachen	Lösung
Staubabsaugung fehlgeschlagen	Der Staubbeutel fehlt oder ist nicht korrekt eingesetzt. Der Lüfter startet den Überhitzungsschutz oder weist Fehler auf	Bitte setzen Sie den Staubbeutel korrekt ein und versuchen Sie nach 30 Minuten erneut, den Staub abzusaugen. Falls das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst
Der Staubbeutel ist voll oder blockiert	Der Staubbeutel ist voll oder blockiert	Ersetzen Sie den Staubbeutel und reinigen Sie die Staubabsaugungs-Ladestation (Sauglufteinlass, Staubkanal, Lüfterfiltersieb usw.) rechtzeitig

Kontaktinformationen
laresar
Wenn Sie Fragen haben, senden Sie bitte eine E-Mail an support09@laresar.us

WICHTIGER SICHERHEITSHINWEIS

Warnung ACHTUNG: Bevor Sie dieses Gerät verwenden, lesen Sie bitte alle Anweisungen im Handbuch und die Warnhinweise auf dem Gerät sorgfältig durch.
Dieses Benutzerhandbuch enthält Informationen zu den Regulierungsmodellen: Laresar L6 Pro Robot Vacuum Cleaner und Laresar LS-03 Dust Collection Charging Base.

Verwendungsbereich

Dieses Gerät ist nur für den Innenbereich bestimmt. Nicht im Freien oder auf nassen Oberflächen verwenden. Eine physische Barriere sollte verwendet werden, um den Zugang zum Balkon zu verhindern und einen sicheren Betrieb zu gewährleisten.
Verwenden Sie dieses Gerät nicht auf unfertigen, unversiegelten, gewachsten oder rauen Böden. Dies kann zu Schäden am Boden und am Gerät führen. Nur auf harten Bodenoberflächen oder Teppichen mit niedrigem Flor verwenden.
Dieses Gerät wurde entwickelt, um Böden kratzfrei zu reinigen. Wir empfehlen dennoch, das Gerät auf einer kleinen Fläche des zu reinigenden Raumes zu testen, um sicherzustellen, dass keine Kratzer entstehen, bevor Sie den gesamten Raum reinigen.
Verwenden Sie dieses Gerät nicht, um verschüttete Bleichmittel, Farben, Chemikalien oder Nasses aufzusaugen.
Verwenden Sie dieses Gerät nicht, um brennende oder rauchende Gegenstände aufzusaugen.
Gießen Sie keine Flüssigkeiten in das Gerät und tauchen Sie es nicht in Wasser ein.

Informationen zur Gerätenutzung

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder bezüglich der sicheren Verwendung des Geräts unterwiesen wurden und die damit verbundenen Gefahren verstehen.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit diesem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht eines Erwachsenen durchgeführt werden.
Dieses Gerät ist kein Spielzeug. Setzen Sie sich nicht auf dieses Gerät und stellen Sie sich nicht darauf. Kleine Kinder und Haustiere sollten beaufsichtigt werden, wenn dieses Gerät in Betrieb ist.
Bevor Sie dieses Gerät verwenden, entfernen Sie Gegenstände wie Kleidung und lose Papiere. Heben Sie Schnüre von Jalousien oder Vorhängen an und entfernen Sie Stromkabel und zerbrechliche Gegenstände. Wenn dieses Gerät über ein Stromkabel fährt und es mitzieht, könnte ein Gegenstand von einem Tisch oder Regal gezogen werden.

Informationen zur Ladestationsnutzung

Kinder und Haustiere sollten beaufsichtigt werden, wenn die Ladestation in Betrieb ist.
Setzen Sie sich nicht auf diese Ladestation und stellen Sie sich nicht darauf.
Nicht ohne eingesetzten Staubbeutel und/oder Filter verwenden.
Stecken Sie keine Gegenstände in Öffnungen. Nicht verwenden, wenn eine Öffnung blockiert ist, und halten Sie sie frei von Staub, Flusen, Haaren und allem, was den Luftstrom reduzieren könnte. Platzieren Sie keine Fremdkörper darin und stellen Sie sicher, dass sie frei von Schmutz ist.
Stromschlaggefahr, verwenden Sie diese Ladestation nur an einem trockenen Ort.
Fassen Sie Stecker oder Gerät nicht mit nassen Händen an.

Hinweise zum Aufladen

Dieses Gerät darf nur mit dem mitgelieferten Netzteil (LS-03) verwendet werden.
Der Akku muss aus diesem Gerät entfernt werden, bevor das Gerät entsorgt wird.
Dieses Produkt wird mit einem regional zugelassenen Netzkabel geliefert und ist nur für den Anschluss an eine Standard-Haushalts-Wechselstromsteckdose vorgesehen.
Das Produkt darf nicht mit irgendeiner Art von Stromwandler verwendet werden. Die Verwendung von Stromwandlern führt zum sofortigen Erlöschen der Garantie.
Wenn Sie in einem Gebiet leben, das anfällig für Gewitter ist, wird empfohlen, zusätzlichen Überspannungsschutz zu verwenden.
Das externe flexible Kabel oder die Schnur des Netzteils kann nicht ersetzt werden; wenn das Kabel beschädigt ist, muss das Netzteil entsorgt werden.
Wenn es längere Zeit nicht verwendet wird, laden Sie das Gerät vollständig auf, schalten Sie es aus und lagern Sie es an einem kühlen und trockenen Ort. Laden Sie das Gerät mindestens einmal alle 3 Monate auf, um Batterieschäden durch Tiefentladung zu vermeiden.

Informationen zu Lagerung und Wartung

Lagern und betreiben Sie dieses Gerät nur in Umgebungen mit Raumtemperatur.
Platzieren Sie die Ladestation nicht in der Nähe von Wärmequellen (z.B. Heizkörper).
Um das Risiko eines Stromschlags zu verringern, ziehen Sie den Stecker Ihres Schmutzentsorgungsgeräts, bevor Sie das Produkt reinigen oder warten.
Nur mit einem mit Wasser angefeuchteten Tuch reinigen.
Stellen Sie nichts auf dieses Gerät.
Die Elektronik dieses Geräts, sein Akku oder die integrierte Ladestation dürfen nicht freigelegt oder demontiert werden. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Überlassen Sie die Wartung qualifiziertem Servicepersonal.
Wenn Sie das Produkt transportieren müssen, stellen Sie sicher, dass das Gerät ausgeschaltet ist, und es wird empfohlen, die Originalverpackung zu verwenden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF
