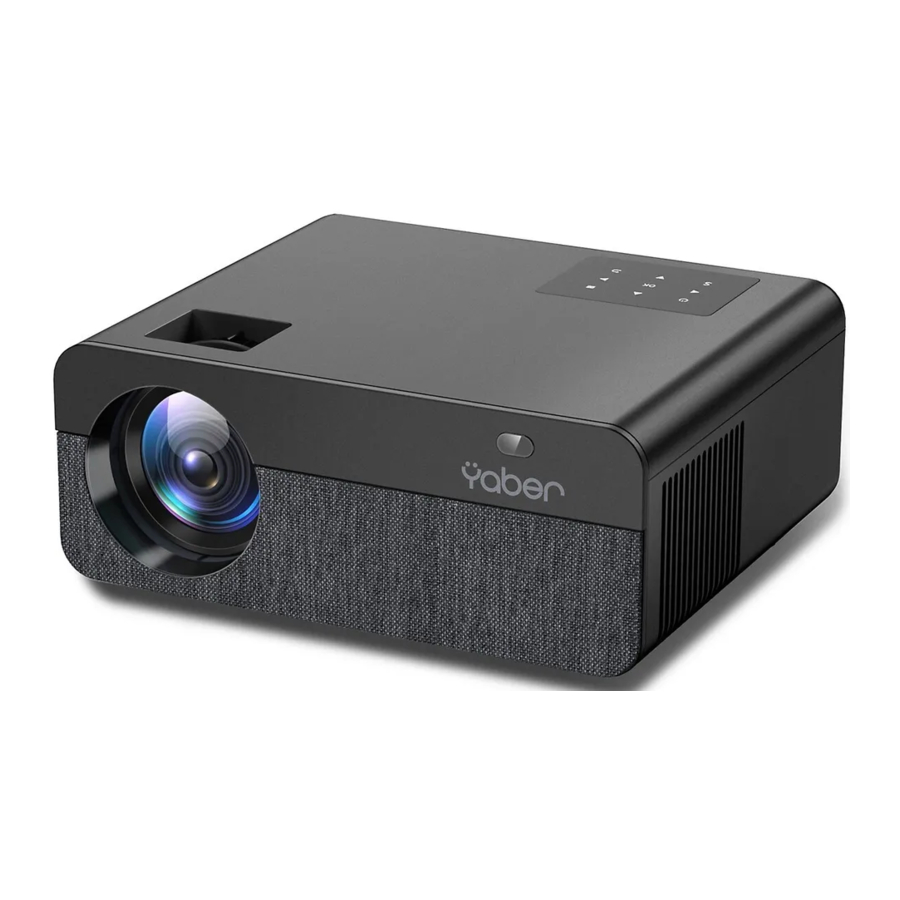

YABER Pro U9 - Beamer-Handbuch

YABER LEBENSLANGER PROFESSIONELLER SUPPORT

Bitte lesen Sie dieses Handbuch vor der Verwendung des Beamers gründlich durch. Sollten Sie Probleme haben, senden Sie bitte Ihre Bestellnummer und das Problem per E-Mail an aftersales@yabertech.com. Wir werden Ihnen innerhalb von 24 Stunden eine schnelle Lösung anbieten.

Tatsächlich lassen sich viele Probleme leicht durch Einstellungen lösen, wie z.B. kein Signal, kein Ton, fehlgeschlagene Bluetooth-Verbindung, fehlgeschlagene WiFi-Verbindung, dunkle Flecken, ruckelige Animation usw. Wir versprechen, dass alle Beamer vor dem Versand zu 100% sorgfältig überprüft und verpackt wurden.

Wenn Sie Fragen haben, kontaktieren Sie uns bitte, damit das Problem gelöst werden kann. Und geben Sie uns die Möglichkeit, uns zu verbessern. Wir garantieren Ihnen eine zufriedenstellende Lösung.

Vielen Dank für Ihr Verständnis!
YABER Service Team

TIPPS

1. Stellen Sie den Beamer nicht in einem zu warmen oder zu kalten Raum auf, da hohe oder niedrige Temperaturen die Lebensdauer des Geräts verkürzen. Die Arbeitsumgebung sollte idealerweise zwischen 5°C und 35°C liegen.
2. Sollten schwarze Flecken auf der Projektionsfläche erscheinen, machen Sie sich bitte keine Sorgen. Kontaktieren Sie uns per E-Mail unter aftersales@yabertech.com, wir können Ihnen ein Video zum Entfernen von Staub zusenden.
3. Die Belüftung ist für einen stabilen Betrieb des Beamers ausgelegt. Decken Sie die Lüftungsöffnung nicht mit Tüchern, Decken oder anderen Gegenständen ab. Stecken Sie nichts in die Schlitze des Beamers, da dies einen Kurzschluss oder einen elektrischen Schlag verursachen und Ihr Gerät beschädigen könnte.
4. Der Beamer muss streng vor starken Stößen, Quetschungen und Vibrationen geschützt werden. Versuchen Sie nicht, ihn zu bewegen, wenn er starken Stößen, Quetschungen oder Vibrationen ausgesetzt ist. Dies könnte zu internen Schaltkreisfehlern führen.
5. Die Linse als Kernkomponente des Beamers steht in direktem Zusammenhang mit der Bildschärfe und dem Bildeffekt. Übermäßiger Staub darauf beeinträchtigt die Bildqualität. Eine verschmutzte Linse sollte mit einem weichen Baumwolltuch für die Glaslinsenoberfläche gereinigt werden. Harte Tücher oder Scheuermittel dürfen nicht verwendet werden.

LIEFERUMFANG

PRODUKTSPEZIFIKATIONEN

PRODUKTÜBERSICHT

1. Ein-/Aus-Taste
2. Menü
3. OK-Taste
4. Pfeiltaste
5. Quelle
6. Zurück

Tipps: Die Tasten am Gehäuse des Pro U9 sind Touchscreen-Tasten, die mit einer leichten Berührung bedient werden können.

FERNBEDIENUNG

1		Schaltet den Strom ein/aus
2		Nimmt Systemeinstellungen vor
3	M (M)	Kann während der Videowiedergabe nach dem Klicken einige grundlegende Anpassungen des Bildschirms vornehmen
4		Bedienen im AV- oder HDMI-Modus
5		Lautstärke leiser
6		Video im USB-Modus wiedergeben oder pausieren
7		Ton stummschalten
8	S (S)	Wählt die Eingangssignalquelle aus
9		Dient zur Einstellung der Parameter des Beamers im Menümodus
10		Zurück zum Hauptbildschirm
11		Kehrt zum vorherigen Menü zurück
12		Lautstärke lauter

Hinweis:

1. Installieren Sie vor der Verwendung 2 AAA-Batterien in die Fernbedienung. Mischen Sie keine neuen und alten Batterien in der Fernbedienung, da dies aufgrund unzureichender Stromversorgung zu Fehlfunktionen führen kann.
2. Achten Sie bei der Verwendung der Fernbedienung darauf, dass der Signalsender der Fernbedienung auf den Infrarotsignalempfänger des Beamers gerichtet ist.
3. Wenn Sie die Fernbedienung längere Zeit nicht benutzen, entfernen Sie bitte die Batterien, um ein Auslaufen der Batterien zu verhindern.

INSTALLATION

Installationsmethode

Der Projektor kann mit einem speziellen Aufhängerahmen an der Decke befestigt und auf einem stabilen Schreibtisch platziert werden, um das Bild entsprechend der Betriebsumgebung und den Anforderungen zu projizieren. Darüber hinaus kann der Projektor mit den folgenden Methoden installiert werden:

Halten Sie den Projektor auf einer Höhe, bei der sein Objektiv axial symmetrisch zur Leinwand ist. Falls dies nicht möglich ist, verwenden Sie die Trapezkorrekturfunktion, um das Projektionsbild anzupassen.
Wenn Sie eine kostenlose Projektionsleinwand erhalten möchten, kontaktieren Sie uns bitte über aftersales@yabertech.com

Der empfohlene Projektionsabstand beträgt etwa 10,8 ft, der kürzeste Projektionsabstand beträgt 4,0 ft.

Die Bildgröße hängt vom Abstand zwischen Projektor und Leinwand ab, wobei die oben genannten Daten eine Abweichung von 3 % aufweisen können. Unterschiedliche Einstellungen verursachen unterschiedliche Abstände,

An der Decke installieren

1. Bitte erwerben Sie eine universelle Deckenhalterung für Projektoren;
2. Entfernen Sie die vier Gummifüße an der Unterseite des Projektors. Sie sehen dann die Schraubenlöcher. Verwenden Sie die M4*10 mm Schrauben für die Deckenmontage und installieren Sie den Projektor anschließend.


INBETRIEBNAHME DES GERÄTS

1. Drücken Sie die Ein-/Aus-Taste auf der Fernbedienung oder am Projektor, die Anzeigeleuchte leuchtet blau;
2. Stellen Sie den Fokusring des Projektors ein, um die beste Bildleistung zu erzielen;
   (Falls das Bild immer noch unscharf ist, versuchen Sie bitte, den Projektionsabstand anzupassen.)
3. Verwenden Sie die 4D-Trapezkorrekturfunktion des Projektors, um einen rechteckigen Projektionsbildschirm zu erhalten;
4. Verbinden Sie das externe Gerät (Smartphone, iPad, Fire TV stick, TV-Box, DVD-Player, Computer usw.) mit den entsprechenden Schnittstellen des Projektors. Achten Sie darauf, die entsprechende Quelle auszuwählen. Wenn Sie nicht die richtige Quelle auswählen, kann der Projektor das Signal nicht erkennen.
5. Wählen Sie das " " Menü, gehen Sie zu [Settings] (Einstellungen), dann können Sie die Option [Language Setting] (Spracheinstellung) auswählen, um Ihre bevorzugte Sprache einzustellen.

PS: Gehen Sie in das Menü [Setting] (Einstellung) – dann können Sie die Option [Language] (Sprache) auswählen, um die bevorzugte Sprache einzustellen.

BILDANPASSUNG

Wenn Sie den Projektor zum ersten Mal verwenden, wird normalerweise ein unscharfes Bild angezeigt. Dies liegt daran, dass das Objektiv nicht fokussiert ist oder die Trapezkorrektur falsch eingestellt wurde.
Bitte befolgen Sie die unten stehenden Schritte zur Korrektur:

Fokuseinstellung

Bildanpassung

Bitte befolgen Sie die unten stehenden Schritte zur Korrektur:
Passen Sie die Bildgröße an, um die optimale Bildgröße zu erhalten, indem Sie den Projektor vor und zurück bewegen, und drehen Sie dann das Objektiv, um den besten Fokus zu erzielen. Verwenden Sie den Trapezring oder die 4D&4P-Trapezfunktion (4-Ecken-Trapez & 4-Seiten-Trapez) des Projektors, um einen rechteckigen Projektionsbildschirm zu erhalten.

Signalquelle auswählen

Drücken Sie die Taste "S" (S) auf der Fernbedienung oder am Projektor und wählen Sie zwischen: "AV", "HDMI1", "HDMI2". Verbinden Sie das externe Gerät (Smartphone, iPad, Fire TV stick, TV-Box, DVD-Player, Computer usw.) mit den entsprechenden Schnittstellen des Projektors. Achten Sie darauf, die entsprechende Quelle auszuwählen. Wenn Sie nicht die richtige Quelle auswählen, kann der Projektor das Signal nicht erkennen. Und Sie sehen die Startseite "Video" (Video) "Music" (Musik) "Picture" (Bild) "Signal Source" (Signalquelle) "iOS Cast" (iOS Cast) "Miracast" (Miracast)

EINRICHTUNG DES GERÄTS

Die Startseite des Projektors sieht wie folgt aus

Eingangssignalquelle auswählen

Wählen Sie auf der Startseite die gewünschte Eingangssignalquelle (HDMI1/HDMI2/AV) aus

USB-Datenträger-Eingabemodus

Video/Musik/Bild/Office im USB-Datenträger-Eingabemodus abspielen

1. USB-Datenträger einlegen, Option [Video/Music/Picture/Office] auswählen
2. Wählen Sie die gewünschte Datei (oder einen Ordner, um in den Unterordner zu gelangen) auf dem USB-Datenträger aus und drücken Sie dann die [OK]-Taste, um sie abzuspielen.

HINWEISE:

1. Der verbesserte Pro U9 Projektor unterstützt die direkte Wiedergabe von PPT-, Word- und Excel-Dateien von einem USB-Datenträger;
2. Wenn Sie über das [Video]-Menü zugreifen, können Sie nur Videos abspielen. Dasselbe gilt für die anderen 3 Optionen.

Video-Oberfläche

Menü	Funktion
	Zum vorherigen Video wechseln
	Schneller Rücklauf, spult das Video während der Wiedergabe schnell zurück. Die Rücklaufgeschwindigkeit reicht von 2X bis 32X
	Aktuelles Video abspielen oder pausieren
	Schneller Vorlauf, spult das Video während der Wiedergabe schnell vor. Die Vorlaufgeschwindigkeit reicht von 2X bis 32X
	Zum nächsten Video wechseln
Player-Menü		Enthält	Funktion
Untertitel-Optionen		Untertitel Ein-Aus, Untertitel wechseln, Erweiterte Untertitel	Mehrere Modi für Video-Untertitel einstellen
Audio-Optionen		Titelwechsel	Sie können den Audio-Modus einstellen
Erweiterte Optionen		Vor-/Rücklauf	Sie können das Video schnell vor- oder zurückspulen
Bildschirm-Skalierung		Standard. Vollbildwiedergabe, 16:9 Wiedergabe, 4:3 Wiedergabe	Sie können das Video-Seitenverhältnis einstellen
Geschwindigkeit		0.25-2	Video-Wiedergabegeschwindigkeit

Musikwiedergabe-Oberfläche

1. Drücken Sie die Taste " " auf der Fernbedienung. Sie können die Musikliste direkt öffnen und sofort abspielen.
2. Drücken Sie die Taste " " auf der Fernbedienung. Sie können den Musikwiedergabemodus einstellen, z. B. Einzelschleife/Zufallswiedergabe usw.

Office-Wiedergabe-Oberfläche

Wählen Sie die Datei aus, die Sie öffnen möchten, und drücken Sie die "OK"-Taste auf der Fernbedienung oder dem Projektor. Wenn Sie eine PPT-Datei öffnen, können Sie zwei Wiedergabemodi auswählen: "play" (Wiedergabe), "auto play" (automatische Wiedergabe).

WLAN-Einstellung

Drahtlose Verbindung

Hinweise:

1. Die Flüssigkeit der Bildschirmspiegelung bei drahtloser Verbindung wird durch die Netzwerkumgebung beeinflusst. Eine Bandbreite von 100 Mbit oder mehr wird bei der Verwendung der Bildschirmspiegelung empfohlen.
2. Stellen Sie sicher, dass sich Ihr mobiles Gerät bei der Verwendung einer drahtlosen Verbindung in der Nähe des Projektors befindet. Ein Abstand von weniger als 1 Meter wird empfohlen.
3. Einige mobile Geräte unterstützen aufgrund der Kompatibilität möglicherweise keine Bildschirmspiegelung.
4. Bei Fragen wenden Sie sich bitte per E-Mail an YABER unter aftersales@yabertech.com

iOS Cast (für iOS-Geräte)

1. Gehen Sie zur Startseite — Wählen Sie das [ ] Menü — Wählen Sie das [WiFi] Menü — Öffnen Sie die WiFi-Funktion — Wählen Sie Ihr Heim-WLAN aus der Liste — Verbinden Sie den U9 Projektor mit Ihrem Heim-WLAN.

2. Zurück zur Startseite — Wählen Sie das [iOS Cast]-Menü — Drücken Sie die OK-Taste, um das [iOS Cast]-Menü aufzurufen.

3. Wählen Sie das [Settings] (Einstellungen)-Menü auf Ihrem iOS-Gerät — Schalten Sie die [Wi-Fi] (WLAN)-Funktion ein — Verbinden Sie Ihr iOS-Gerät mit demselben Heimnetzwerk wie den Projektor.
4. Öffnen Sie das [Control Center] (Kontrollzentrum) auf Ihrem iOS-Gerät — Wählen Sie die [Screen Mirroring] (Bildschirmspiegelung)-Funktion — Wählen und verbinden Sie den iOS Cast-Empfänger namens [BU_XXXXX] — Ihr iOS-Gerät-Bildschirm wird nach 3 Sekunden auf der Projektionsfläche angezeigt.

Miracast (für Android-Geräte)

1. Gehen Sie zur Startseite — Wählen Sie das [Miracast]-Menü — Drücken Sie die OK-Taste, um die [Miracast]-Oberfläche aufzurufen.

2. Wählen Sie das [Settings] (Einstellungen)-Menü auf Ihrem Android-Gerät — Wählen Sie die [Screen mirroring] (Bildschirmspiegelung)-Funktion — Wählen Sie Ihren Miracast-Empfänger namens [Android_XXXX] — Ihr Android-Gerät-Bildschirm wird nach 3 Sekunden auf der Projektionsfläche angezeigt.

3. Tippen Sie auf Ihrem Android-Gerät auf [Settings] (Einstellungen) - [WLAN Display] - Schalten Sie [Wi-Fi] (WLAN) EIN, Verbinden Sie Ihr Heim-WLAN.


Hinweis:

1. Verschiedene Marken von Android-Telefonen haben unterschiedliche Vorgänge zur Auswahl der Bildschirmspiegelungsanzeige. Bitte beachten Sie das Handbuch Ihres Telefons. [Multiscreen/Wireless display/WLAN display/Screen mirroring/Wireless projection/Smart view etc.]
2. Nicht alle Android-Telefone unterstützen diese Funktion. Bitte stellen Sie sicher, dass sie vor der Verwendung unterstützt wird.

Bluetooth-Einstellung

1. Gehen Sie zur Startseite — Wählen Sie [ ] — Wählen Sie [Bluetooth].
2. Öffnen Sie die Bluetooth-Funktion und Ihr Bluetooth-Gerät.
3. Klicken Sie auf "Search for the Bluetooth devices" (Nach Bluetooth-Geräten suchen).
4. Wählen Sie das gewünschte Bluetooth-Gerät aus und drücken Sie OK, warten Sie einige Sekunden aufeine erfolgreiche Bluetooth-Verbindung.

Hinweis:

1. Der Pro U9 Projektor ist kompatibel mit Bluetooth-Headsets, Bluetooth-Lautsprechern und Airpods, jedoch nicht mit Bluetooth-Tastaturen oder Bluetooth-Telefonen.
2. Beim Verbinden eines Bluetooth-Lautsprechers muss die Verbindung zum zuvor verbundenen Gerät getrennt oder das vorherige Bluetooth-Gerät ausgeschaltet werden. Stellen Sie sicher, dass der Lautsprecher auf die Kopplung wartet, da der Projektor sonst Bluetooth nicht suchen oder keine Verbindung zu Bluetooth-Lautsprechern herstellen kann.
3. Bei Fragen wenden Sie sich bitte per E-Mail an YABER unter aftersales@yabertech.com

Bildeinstellung

Wählen Sie das " "-Menü auf der Startseite des Projektors.

Trapezkorrektur-Einstellung

4-Punkt-Trapezkorrektur: 0-50

Wenn die Projektionsfläche nicht rechteckig ist, kann sie durch eine 4-Punkt-Trapezkorrektur angepasst werden.

1. Drücken Sie die Taste, um das [4-corner Keystone] (4-Punkt-Trapezkorrektur)-Menü auszuwählen, und drücken Sie dann die [OK]-Taste, um das Untermenü aufzurufen.

2. Drücken Sie die OK-Taste auf der Fernbedienung oder dem Projektor, um den Punkt auszuwählen.
3. Drücken Sie die Pfeiltasten auf der Fernbedienung oder dem Projektor, um die horizontalen oder vertikalen Parameter anzupassen, bis die Projektionsfläche das gewünschte Rechteck bildet.

4-Seiten-Trapezkorrektur: -40—40

1. Drücken Sie die Taste, um das [4-side Keystone] (4-Seiten-Trapezkorrektur)-Menü auszuwählen, und drücken Sie dann die [OK]-Taste, um das Untermenü aufzurufen.

2. Wenn das Projektionsbild wie (1) aussieht, drücken Sie die Taste auf der Fernbedienung oder dem Projektor, um den vertikalen Parameter (-40—0) zu erhöhen, bis das Projektionsbild (2) erreicht ist.

3. Wenn das Projektionsbild wie (3) aussieht, drücken Sie die Taste auf der Fernbedienung oder dem Projektor und verringern Sie den vertikalen Parameter (0—40), bis das Projektionsbild (4) erreicht ist.


Zurücksetzen

Klicken Sie auf "reset" (Zurücksetzen), um die Parameter auf die Standardwerte zurückzusetzen.

Geräteposition

Sie können hier 4 Projektionsmodi einstellen:

1. Deckenmontage (vorne)
2. Deckenmontage (hinten)
3. Vorne
4. Hinten

Benutzerdefinierter Zoom

1. Drücken Sie die Taste, um das [Customer zoom] (Benutzerdefinierter Zoom)-Menü auszuwählen, und drücken Sie dann die [OK]-Taste, um das Untermenü aufzurufen.
2. Schalten Sie "Custom zoom" (Benutzerdefinierter Zoom) EIN, klicken Sie auf "Scaling" (Skalierung), schalten Sie die Skalierungsfunktion EIN. Sie können die Höhe und Breite der Projektionsgröße proportional um bis zu 50% reduzieren.
3. Klicken Sie auf "Scaling" (Skalierung), schalten Sie die Skalierung AUS. Sie können den horizontalen ZOOM und den vertikalen Zoom der Projektionsgröße separat um bis zu 50% reduzieren.

Systemaktualisierung

Werkseinstellungen zurücksetzen

Sprache

ANSCHLUSS DER SIGNALKABEL

Der YABER Pro U9 Projektor verfügt über 6 Schnittstellen: 2x HDMI-Anschlüsse / 2x USB-Anschlüsse / AV-Eingang / Audioausgang. Bitte wählen Sie den korrekten Anschluss, um Ihr Gerät (PC, Telefon, DVD-Player, Soundbar, USB, PS4 usw.) zu verbinden.

USB-Stick anschließen

1. Stecken Sie den USB-Stick ein, wählen Sie die Option [Video (Video)/Music (Musik)/Picture (Bild)/Offce (Office)];
2. Wählen Sie die gewünschte Datei (oder einen Ordner, um den Unterordner zu öffnen) auf dem USB-Stick aus und drücken Sie dann die Taste [OK (OK)], um sie abzuspielen.

Geräte über die HDMI-Anschlüsse verbinden

1. Verbinden Sie Ihren TV-Stick oder Laptop mit einem beliebigen HDMI-Anschluss des Projektors;
2. Gehen Sie zur Startseite, um den entsprechenden HDMI-Anschluss als Signalquelle auszuwählen.

Verbindung zum DVD-Player herstellen

Verwenden Sie das 3-in-1 AV-Kabel aus dem Lieferumfang

1. Schalten Sie Ihren DVD-Player und den Projektor ein;
2. Verbinden Sie die farbigen Buchsen des 3-in-1 AV-Kabels aus dem Lieferumfang mit dem RCA-Kabel Ihres DVD-Players;

3. Verbinden Sie den schwarzen Stecker mit dem AV-Anschluss des Projektors, gehen Sie zur Startseite, um [AV (AV)] als Signalquelle auszuwählen.

Oder verbinden Sie sich mit dem DVD-Player über das HDMI-Kabel aus dem Lieferumfang.

Verbindung zur Soundbar/zum Lautsprecher herstellen

Wenn Ihr Lautsprecher einen AUX-Anschluss hat, verwenden Sie bitte Ihr 3,5-mm-Audiokabel, um den Projektor und Ihren Lautsprecher wie abgebildet zu verbinden.

SICHERE ABSCHALTUNG

1. Drücken Sie die Taste " " am Projektor oder der Fernbedienung. Es gibt drei Optionen: restart (Neustart), shut down (Herunterfahren), scheduled shut down (Geplantes Herunterfahren). Sie können verschiedene Abschaltmodi wählen.

2. Ziehen Sie das Netzkabel des Projektors ab,
3. Decken Sie die Linse ab und lagern Sie den Projektor an einem kühlen und trockenen Ort.

FEHLERBEHEBUNG

Die unten aufgeführten Probleme können während des Betriebs Ihres Projektors auftreten. Bitte beachten Sie die möglichen Faktoren, die das Problem verursachen könnten, um die Fehlerbehebung durchzuführen.

1. Beim Einschalten des Netzschalters funktioniert die Kontrollleuchte nicht.
   1. Die Stromversorgung ist möglicherweise nicht richtig angeschlossen
   2. Überprüfen Sie das Überhitzungsschutzsystem.
2. Die Fernbedienung kommuniziert nicht mit dem Projektor.
   1. Ist der Netzschalter auf der Rückseite des Projektors ein- oder ausgeschaltet?
   2. Sind die Batterien der Fernbedienung leer?
   3. Etwas blockiert das Signal zwischen Fernbedienung und IR-Sensor
   4. Starkes Licht direkt auf den IR-Sensor.
3. Kein Bild auf dem Bildschirm
   1. Ist die Kanaleinstellung korrekt?
   2. Liegt ein Eingangssignal an?
   3. Ist das Eingangskabel richtig eingesteckt?
   4. Ist im PC-Modus die Bildwiederholfrequenz > 75 KHz?
4. Blauer Bildschirm, kein Bild, kein Ton.
   Eingangskabel richtig angeschlossen?
5. Bild korrekt, kein Ton.
   1. Eingangskabel richtig angeschlossen?
   2. Lautstärke auf Minimum oder Stumm geschaltet.
6. Filme können nicht abgespielt werden.
   1. Ist das Videoformat korrekt?
   2. Sind die Dateien beschädigt?
   3. Ist das Gerät defekt?
7. Bild vorhanden, kein Ton?
   Das Dekodiersystem stimmt nicht überein
8. Geräte können nicht gefunden werden, wenn eine Festplatte oder ein Flash-Laufwerk angeschlossen ist.
   Überprüfen Sie, ob das Gerät defekt ist.
9. Automatische Abschaltung nach einer Weile Betrieb.
   1. Die Belüftung des Projektors ist blockiert.
   2. Die Spannung ist nicht stabil.
   3. Das Überhitzungsschutzsystem.
