Bosch B426 - Conettix Ethernet Communication Module Installationsanleitung

Übersicht

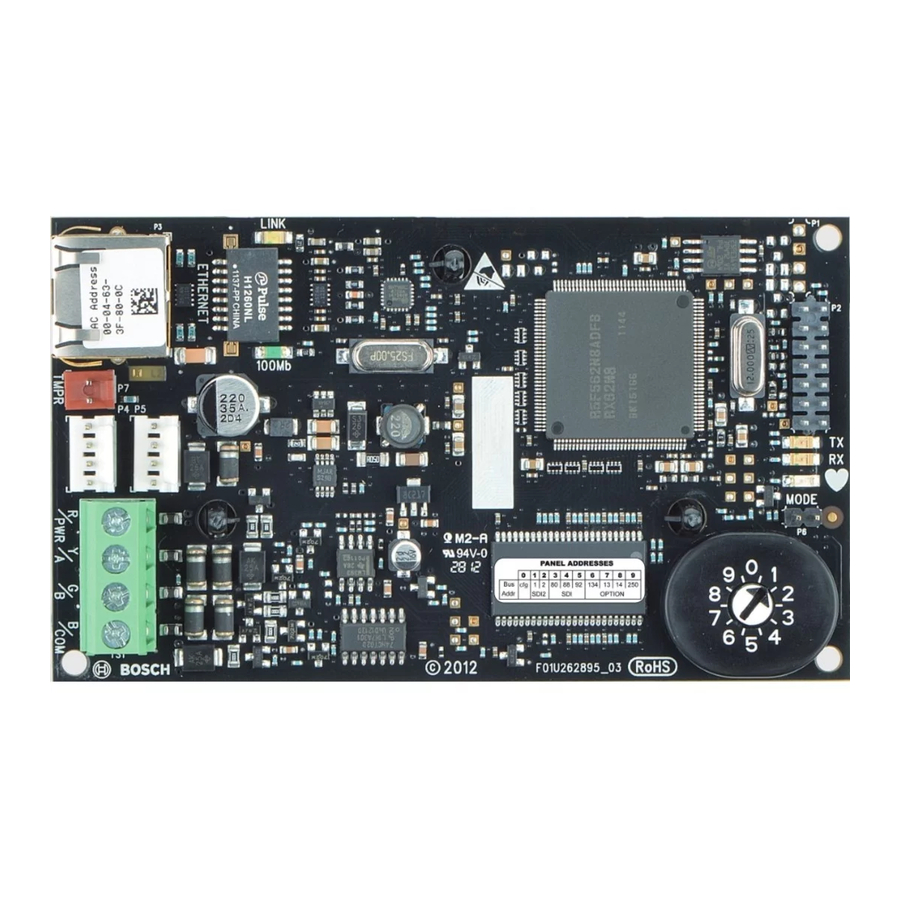

Das B426 Ethernet Communication Module ist ein vieradriges SDI-, SDI2- oder Options-Busgerät, das eine bidirektionale Kommunikation mit kompatiblen Bedienfeldern über IPv4- oder IPv6-Ethernet-Netzwerke ermöglicht. Der On-Board-Schalter des B426 bestimmt die Busadresse des Geräts. Die Konfiguration des B426 erfolgt über die B426-Konfigurationswebseiten. Bei SDI2-Bedienfeldern kann die Konfiguration auch über die Tastatur oder die Remote Programming Software (RPS) vorgenommen werden.

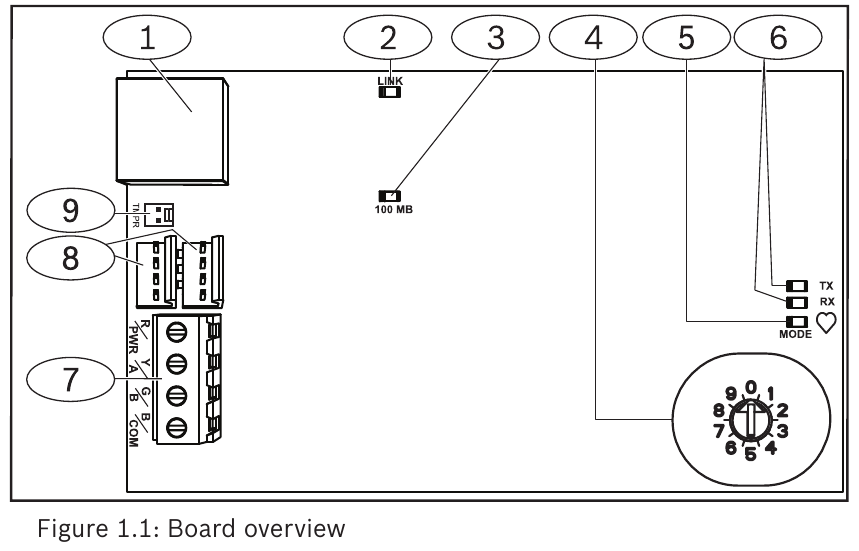

Bezeichnung ― Beschreibung

1 ― Ethernet RJ-45-Anschluss

2 ― Gelbe LINK-LED

3 ― Grüne 100MB-LED

4 ― Adressschalter

5 ― Heartbeat-LED (blau)

6 ― Datenbus-Kommunikations-LEDs (TX und RX)

7 ― SDI2-Klemmleiste (zum Bedienfeld oder zu zusätzlichen Modulen)

8 ― SDI2-Verbindungsverkabelungsanschlüsse (zum Bedienfeld oder zu zusätzlichen Modulen)

9 ― Sabotageschalter-Anschluss

Busadresseneinstellungen

Ein Adressschalter bestimmt die Adresse für das B426 Conettix Ethernet Communication Module. Das Bedienfeld verwendet die Adresse für die Kommunikation. Verwenden Sie einen Schlitzschraubendreher, um die Adressschalter einzustellen.

HINWEIS!
Das Modul liest die Einstellung des Adressschalters nur beim Einschalten. Wenn Sie die Schalter ändern, nachdem Sie das Modul mit Strom versorgt haben, müssen Sie die Stromversorgung des Moduls unterbrechen und wiederherstellen, damit die neue Einstellung aktiviert wird.

Stellen Sie die Adressschalter gemäß der Konfiguration des Bedienfelds ein. Wenn mehrere B426-Module im selben System vorhanden sind, muss jedes B426-Modul eine eindeutige Adresse haben.

Abbildung 2.1: Adressschalter

Der B426-Adressschalter liefert einen Einerwert für die Adresse des Moduls. Abbildung 2.1 zeigt die Adressschaltereinstellung für Adresse 1. Siehe Tabelle 2.1 für panelspezifische Einstellungen.

Bedienfelder	Schalterstellung	B426-Adresse	Bustyp	Funktion
Für webbasierte Konfiguration	0	Konfigurierbar	Beliebig	Webbasierte Konfiguration
GV4 und B Series	1	1	SDI2	Automation, Fernprogrammierung oder Berichterstattung
GV4 Series	2	2
GV4/GV3/, GV2 Series, G Series v6.3 oder höher	3	80	SDI	Automation
	4	88		Fernprogrammierung oder Berichterstattung
GV4 und GV3 Series	5	92
FPD-7024	9	250	Option

Tabelle 2.1: Adressschaltereinstellungen

Installation

Nachdem Sie die Adressschalter für die richtige Adresse eingestellt haben, installieren Sie das Modul im Gehäuse und verdrahten Sie es dann mit dem Bedienfeld und anderen Geräten.

HINWEIS!
Trennen Sie die gesamte Stromversorgung (Netz und Batterie), bevor Sie Verbindungen herstellen. Andernfalls kann es zu Personenschäden und/oder Geräteschäden kommen.

Montieren Sie das Modul im Gehäuse

Montieren Sie das Modul mit den mitgelieferten Befestigungsschrauben und der Montagehalterung in das 3-Loch-Montagemuster des Gehäuses. Siehe Abbildung 3.1.

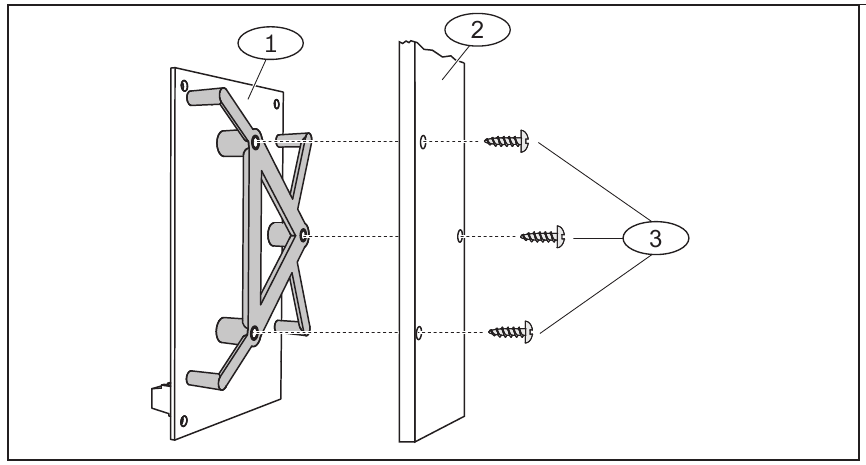

Abbildung 3.1: Montage des Moduls im Gehäuse

Bezeichnung ― Beschreibung

1 ― Modul mit installierter Montagehalterung

2 ― Gehäuse

3 ― Befestigungsschrauben (3)

Montieren und verdrahten Sie den Sabotageschalter

Anweisungen zu diesem optionalen Schalter finden Sie in der Conettix Ethernet Communication Module (B426) Installation and Operation Guide (P/N: F01U266226) und der EZTS Cover and Wall Tamper Switch Installation Guide (P/N: F01U003734).

Verdrahtung mit einem SDI- oder SDI2-Bedienfeld

Wenn Sie ein B426 mit einem SDI- oder SDI2-Bedienfeld verdrahten, können Sie entweder die Klemmleiste des Moduls, beschriftet mit R, Y, G, B (PWR, A, B, COM), oder die Verbindungsverkabelungsanschlüsse des Moduls (Kabel enthalten) verwenden. Abbildung 1.1 zeigt die Position sowohl der Klemmleiste als auch der Verbindungsanschlüsse am Modul. Siehe Abbildung 3.2.

HINWEIS!
Verwenden Sie entweder die Klemmleistenverdrahtung oder den Verbindungsverkabelungsanschluss zum Bedienfeld. Verwenden Sie nicht beide. Beim Anschluss mehrerer Module können Sie Klemmleisten- und Verbindungsverkabelungsanschlüsse in Reihe schalten.

Verdrahtung mit einem Optionsbus-Bedienfeld

Verlegen Sie die Kabel vom Modul zu den Datenbusklemmen am kompatiblen Bedienfeld. Siehe Abbildung 3.2.

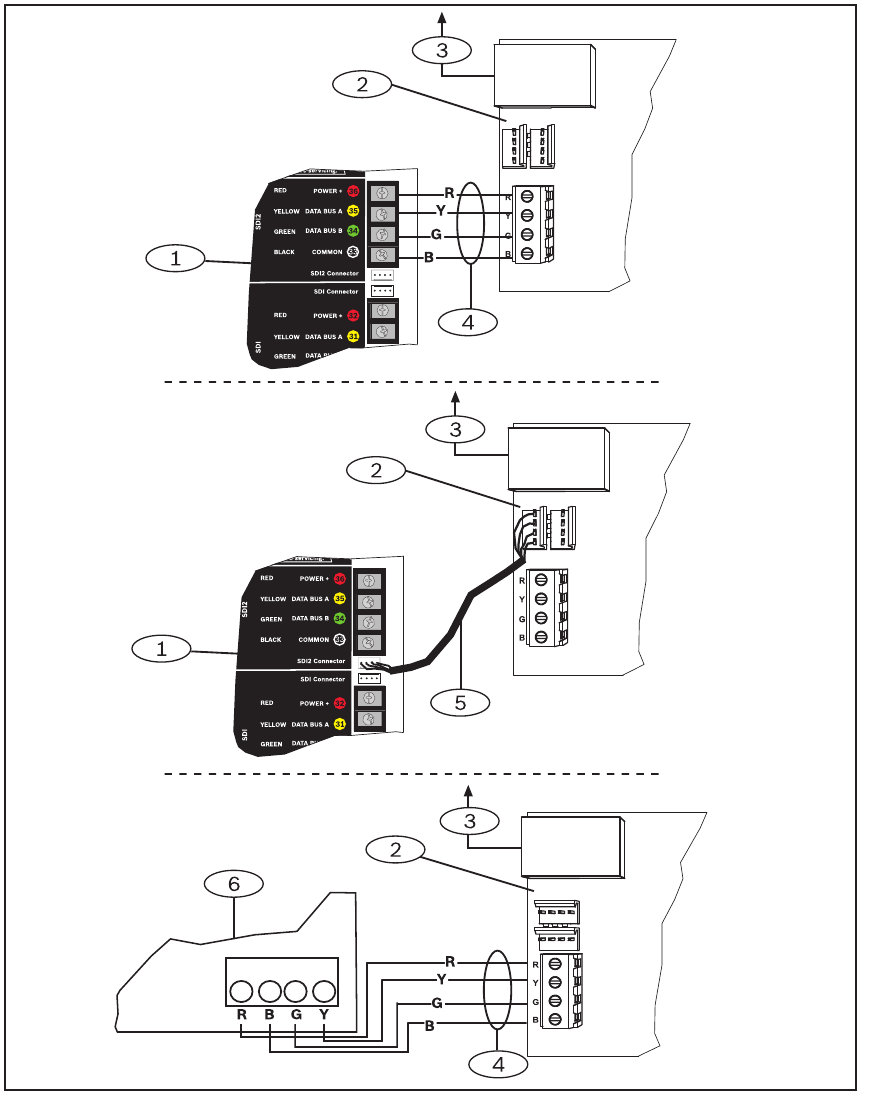

Abbildung 3.2: Verdrahtung mit dem Bedienfeld (GV4-Serie und FPD-7024-Bedienfeld abgebildet)

Bezeichnung ― Beschreibung

1 ― SDI2-Bedienfeld. Bei SDI-Bedienfeldern R, Y, G, B an den SDI-Bus verdrahten.

2 ― Verbindungsverkabelungsanschlüsse

3 ― Zum Ethernet-Netzwerk

4 ― Klemmleistenverdrahtung

5 ― Verbindungskabel (P/N: F01U079745) (enthalten)

6 ― Optionsbus-Bedienfeld

Konfiguration

Konfigurieren Sie den B426 mithilfe einer der in diesem Abschnitt beschriebenen Methoden für Ihren Zentralentyp.

SDI2-Zentrale konfigurieren

HINWEIS!
Standardmäßig überschreibt die Zentrale beim Anschließen eines als Ersatzteil gelieferten B426 an eine bestehende SDI2-Zentrale die Moduleinstellungen. Um benutzerdefinierte Moduleinstellungen beizubehalten, wenn Sie ein Modul an eine konfigurierte SDI2-Zentrale anschließen, müssen Sie die Zentralenprogrammierung über die webbasierte Konfiguration deaktivieren, bevor Sie eine Verbindung zum SDI2-Bus herstellen.

Eine SDI2-kompatible Zentrale konfiguriert ein neu angeschlossenes Modul automatisch.

1. Stellen Sie sicher, dass der B426 neu ist oder auf die Werkseinstellungen zurückgesetzt wurde.
2. Stellen Sie den Adressschalter auf die richtige Adresse für die Zentrale ein (SDI2-Zentralen verwenden Adresse 1 oder 2).
3. Programmieren Sie die Kommunikationseinstellungen der Zentrale mithilfe von RPS oder der Tastatur.
4. Schließen Sie das Modul an den Zentralenbus an und legen Sie Spannung an.

SDI-, Optionsbus-Zentrale konfigurieren

Konfigurieren Sie eine SDI- oder Optionsbus-Zentrale mithilfe einer der in diesem Abschnitt beschriebenen Methoden.

Plug-and-Play-Konfiguration

Bei der Installation unter den folgenden Bedingungen benötigt der B426 keine weitere Konfiguration:

• DHCP ist in Ihrem Netzwerk verfügbar.
• AES-Verschlüsselung ist nicht erforderlich.
• Standardmäßige B426-Porteinstellungen (UDP auf Port 7700) sind vom Netzwerkadministrator erlaubt.

Webbasierte Konfiguration

Für Installationen, bei denen zusätzliche, nicht standardmäßige Einstellungen erforderlich sind, ist ein webbasiertes Konfigurationsmenü verfügbar.

Ermitteln Sie den Hostnamen oder die IP-Adresse des Moduls mit einer der folgenden Methoden:

• Suchen Sie die IP-Adresse in der Tabelle auf dem DHCP-Server (vernetzte Module).
• Verwenden Sie Auto IP, um eine direkte Verbindung von Ihrem PC zum B426 herzustellen. Innerhalb von 60 Sekunden nimmt der B426 vorübergehend die Adresse 169.254.1.1 für die Konfiguration an. (Weitere Informationen zur Verwendung dieser Methoden finden Sie im Conettix Ethernet Communication Module Installation and Operation Guide.)

HINWEIS!
Stellen Sie vor dem Fortfahren sicher, dass der Webbrowser nicht für die Verwendung eines Proxyservers konfiguriert ist. Anweisungen zum Deaktivieren des Proxydienstes finden Sie in der Online-Hilfe des Browsers.

So verwenden Sie die webbasierte Konfiguration (B426-Konfigurationswebseiten):

1. Öffnen Sie einen Internetbrowser (Microsoft Internet Explorer 6 oder höher oder Mozilla Firefox 3 oder höher) und geben Sie die IP-Adresse des B426 ein. Die Anmeldeseite des B426 wird geöffnet.
2. Geben Sie das Standardpasswort ein: B42V2 und klicken Sie auf Login (Anmelden). Die Startseite Device Information (Geräteinformationen) wird geöffnet.
3. Navigieren Sie zur gewünschten Einstellungsseite und konfigurieren Sie die Parameter.
4. Klicken Sie auf OK (OK) und dann auf Save & Execute (Speichern & Ausführen), um alle Änderungen am Gerät zu speichern und anzuwenden.

HINWEIS!
Bevor Sie zu einer neuen Einstellungsseite navigieren, müssen Sie auf OK (OK) klicken, um die bearbeiteten Werte zu speichern.

LED-Beschreibungen

Das B426-Modul enthält die folgenden integrierten LEDs zur Unterstützung bei der Fehlerbehebung (siehe Abbildung 1.1 für die Position der LEDs):

• Heartbeat (Systemstatus). Siehe Tabelle 5.1.
• Datenbus-Kommunikation. Siehe Tabelle 5.2
• Ethernet-Kommunikation. Siehe Tabelle 5.3.

Blinkmuster	Funktion
Blinkt einmal pro Sekunde	Normalzustand: Zeigt den normalen Betriebszustand an.
3 schnelle Blitze pro Sekunde	Kommunikationsfehlerzustand: Zeigt an, dass sich das Modul in einem "no communication state" (kein Kommunikationszustand) befindet, was zu einem SDI2-Kommunikationsfehler führt.
Dauerhaft EIN	LED-Störungszustand: Modul ist nicht mit Strom versorgt (nur bei dauerhaft AUS), oder eine andere Störung verhindert, dass das Modul die Heartbeat-LED steuert.
AUS

Tabelle 4.1: Beschreibungen der Heartbeat-LED

Blinkmuster	Funktion
RX (Empfangen) blinkt	Tritt auf, wenn der Zentralenbus eine Nachricht empfängt.
TX (Senden) blinkt	Tritt auf, wenn der Zentralenbus eine Nachricht sendet.

Tabelle 4.1: Beschreibungen der Datenbus-LEDs

LINK (gelb) Blinkmuster	100 Mbit (grün) Blinkmuster	Funktion
AUS	AUS	Keine Ethernet-Verbindung
Dauerhaft EIN	AUS	10 BASE-T Verbindung
Blinkt	AUS	10 BASE-T Aktivität
Dauerhaft EIN	Dauerhaft EIN	100 BASE-T Verbindung
Blinkt	Dauerhaft EIN	100 BASE-T Aktivität

Tabelle 4.1: Beschreibungen der Ethernet LINK und 100 Mbit LEDs

Firmware-Version anzeigen

So zeigen Sie die Firmware-Version mithilfe eines LED-Blinkmusters an:

• Wenn der optionale Sabotageschalter installiert ist:
  Bei geöffneter Gehäusetür den Sabotageschalter betätigen (Schalter drücken und loslassen).
• Wenn der optionale Sabotageschalter NICHT installiert ist: Die Sabotagekontakte kurzzeitig überbrücken.

Siehe Abbildung 6.1 für ein Beispiel von Blinkmustern.

Abbildung 6.1: Firmware-LED-Blinkmuster

Wenn der Sabotageschalter betätigt wird (von geschlossen nach offen), bleibt die Heartbeat-LED 3 Sekunden lang AUS, bevor sie die Firmware-Version anzeigt. Die LED pulsiert die Haupt-, Neben- und Mikro-Ziffern der Firmware-Version, mit einer 1-Sekunden-Pause nach jeder Ziffer.

Blinkmuster beginnen erst, wenn der Sabotageschalter offen ist (Kurzschluss entfernt). Im Folgenden ein Beispiel, Version 1.4.3 wird als LED-Blinken angezeigt:
[3 Sek. Pause] *___****___*** [3 Sek. Pause, dann normaler Betrieb].

Spezifikationen

Abmessungen	59.5 mm x 108 mm x 16 mm (2.19 in x 4.25 in x 0.629 in)
Spannung (Betrieb)	12 VDC nominal
Strom (maximal)	100 mA max
Anschlüsse	LAN/WAN: RJ-45 Modularanschluss (Ethernet)
Ethernet-Kabel	Ungeschirmtes Twisted-Pair-Kabel Kategorie 5 oder besser, max. Länge 100 m (328 ft)
Schnittstelle	IEEE 802.3
Datenbus-Leiterquerschnitt	1.02 mm bis 0.65 mm (18 AWG bis 22 AWG)
Datenbus-Kabellänge	Maximale Entfernung - Leiterquerschnitt: 150 m (500 ft) - 0.65 mm (22 AWG) 300 m (1000 ft) - 1.02 mm (18 AWG)
Webbrowser	Microsoft Internet Explorer 6 oder höher; Mozilla Firefox 3 oder höher
Kompatibilität	D9412, D7412, D7212, D9112 G Series Version 6.3 oder höher GV2 Series GV3 Series GV4 Series B5512/B4512/B3512
