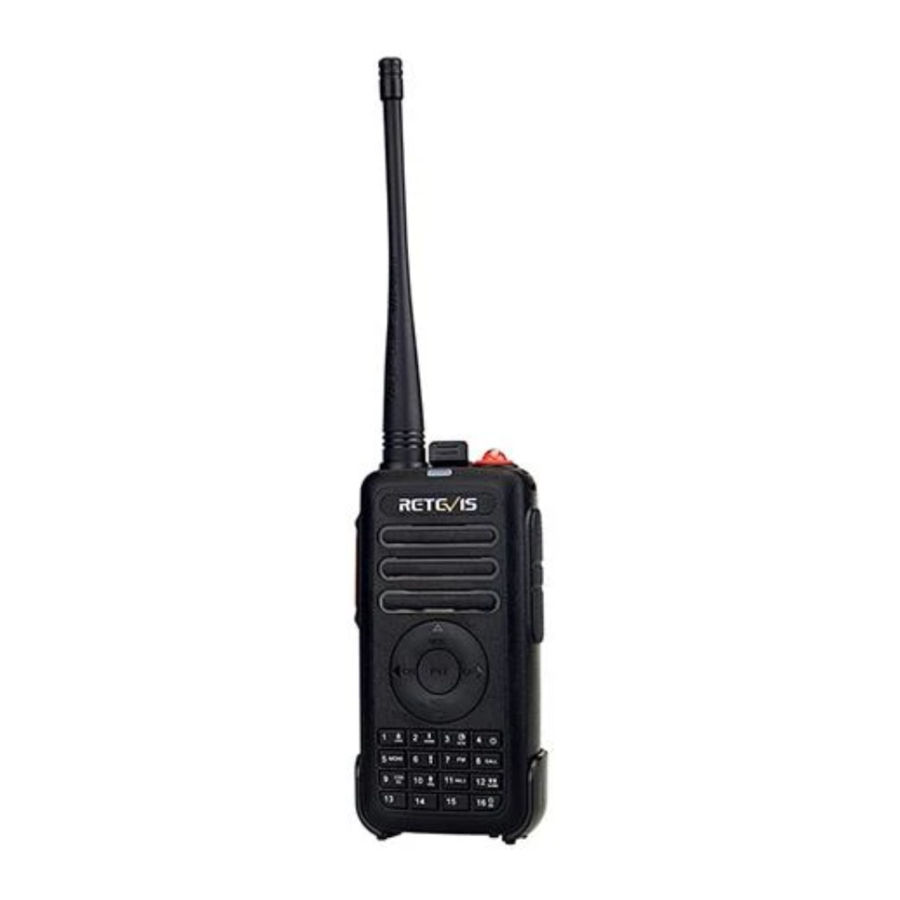

Retevis RT25 - Funkgerät Handbuch

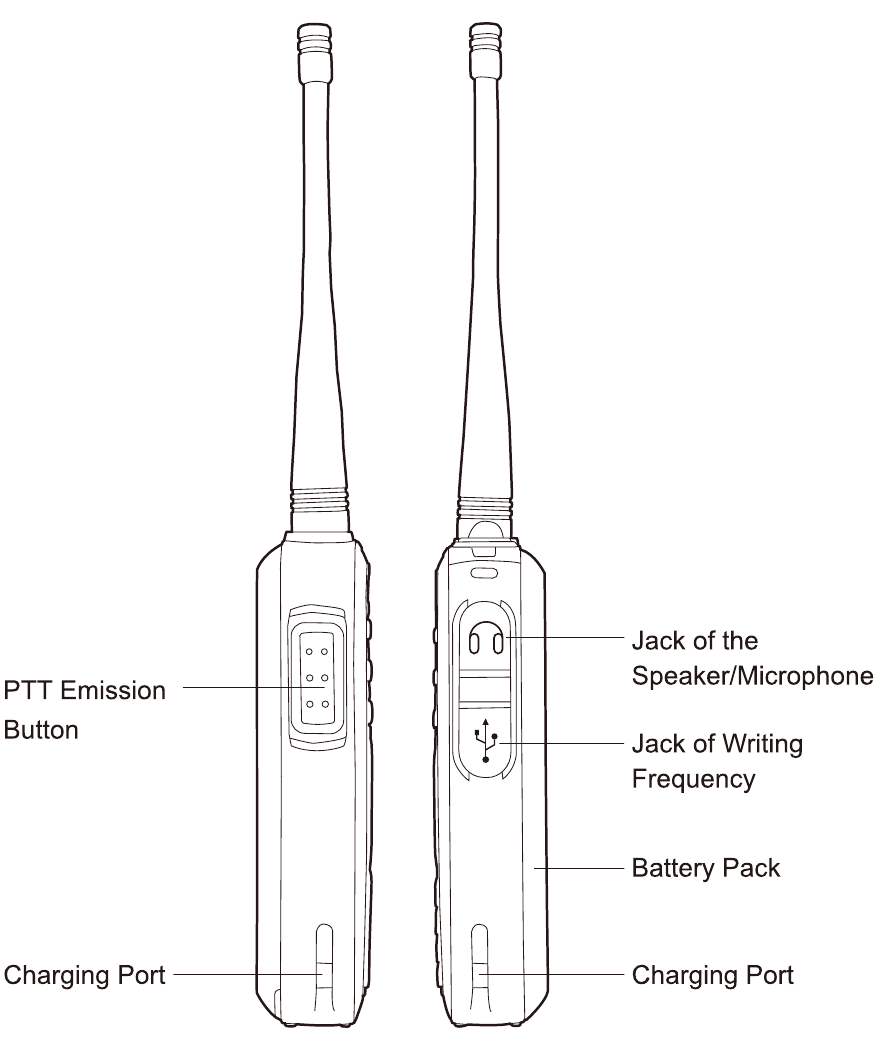

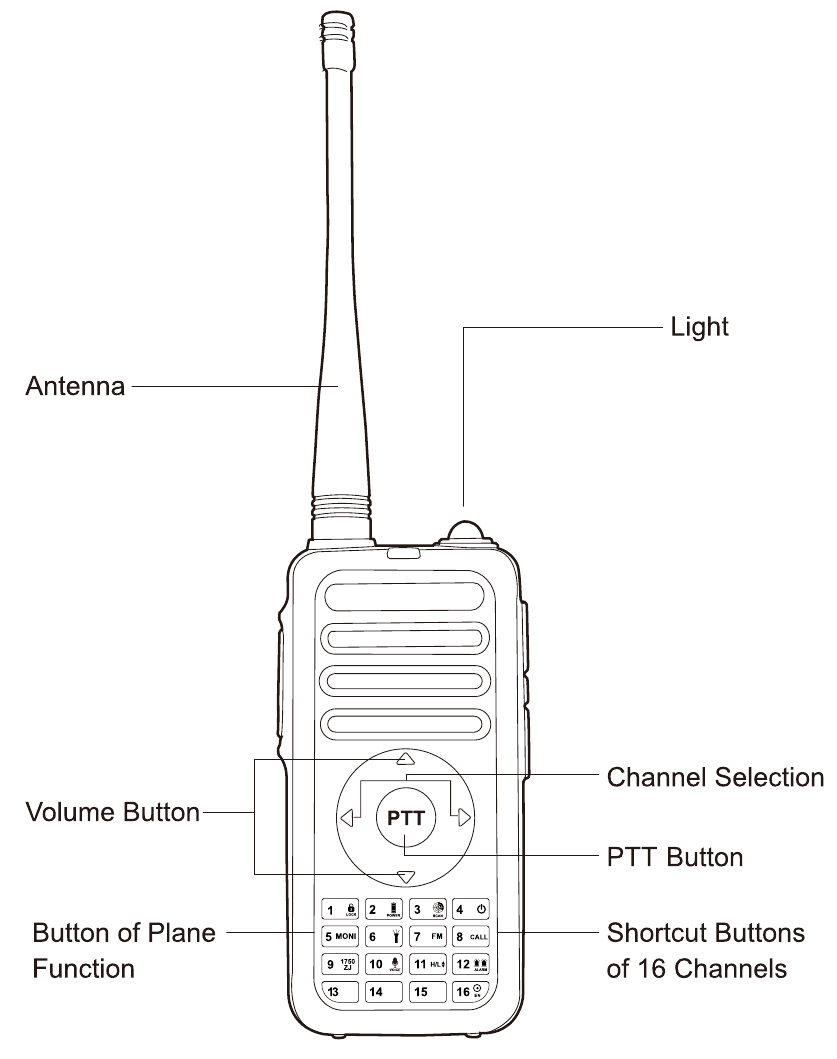

ÜBERSICHT

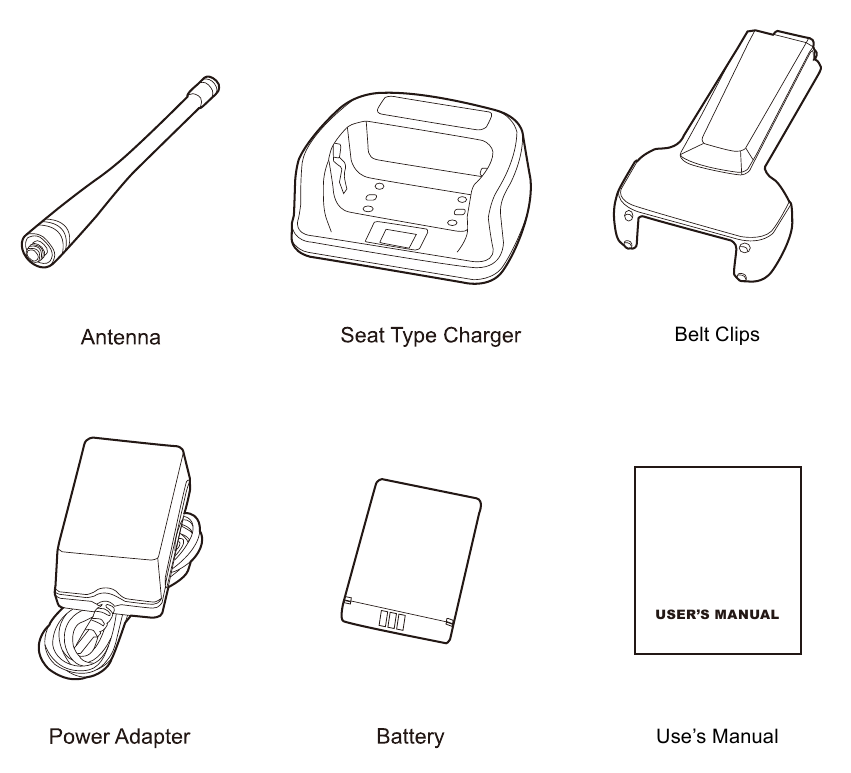

MITGELIEFERTES ZUBEHÖR

BATTERIEINFORMATIONEN

1. AUFLADEN DES LI-IONEN-AKKUS
   Der Akku wird im Werk nicht geladen. Laden Sie vor der ersten Verwendung bzw. nach längerer Nichtbenutzung wiederaufladbare Akkus auf.
   Wiederholen Sie den Lade-/Entladevorgang zwei- oder dreimal, um die beste Akkukapazität zu erreichen.
   Wenn die Akkuleistung niedrig ist, laden Sie den Akku auf.
2. VERWENDETER AKKU
   Bitte verwenden Sie zum Laden den angegebenen Akku; die Verwendung anderer Akkus kann zu Explosionen und Personenschäden führen.

Hinweise

1. Wenn der Akku vollständig geladen ist, laden Sie ihn bitte nicht erneut auf, da sich sonst die Lebensdauer des Akkus verkürzen oder dieser beschädigt werden kann.
2. Nach dem Aufladen des Akkus nehmen Sie ihn bitte vom Ladegerät, da das Laden des Akkus für mehr als 5 Tage aufgrund von Überladung zu einer Verkürzung der Akkulebensdauer führt.
3. Die Umgebungstemperatur während des Ladevorgangs sollte zwischen 0 und 40 Grad Celsius liegen. Laden außerhalb dieses Bereichs kann das korrekte Laden beeinträchtigen.
4. Schalten Sie während des Ladevorgangs das Funkgerät mit Akku aus. Die Verwendung des Funkgeräts während des Ladevorgangs kann das korrekte Laden beeinträchtigen.
5. Versuchen Sie während des gesamten Ladevorgangs, das Netzteil oder den Akku nicht ein- oder auszustecken, um Störungen des Ladevorgangs zu vermeiden.
6. Wenn die Betriebszeit auch nach vollständig korrektem Laden erheblich verkürzt ist, kann der Akku nicht mehr verwendet werden. Bitte ersetzen Sie ihn durch einen neuen Akku.
7. Wenn der Akku vollständig geladen ist, ziehen Sie bitte nicht den Stecker und laden Sie ihn erneut auf, da sich sonst die Lebensdauer des Akkus verkürzen oder dieser beschädigt werden kann.
8. Wenn der Akku oder das Funkgerät nass ist, laden Sie es nicht auf. Wischen Sie es vor dem Laden mit einem trockenen Tuch ab, um Gefahren zu vermeiden.

EINSCHALTEN DES GERÄTS

Schalten Sie es ein und drücken Sie die Ein-/Aus-Taste [4] für 3 Sekunden, um das Funkgerät einzuschalten, und Sie hören gleichzeitig zweimal ein "tick" (tick). Wenn die Funktion der Sprachkanalansage für das Funkgerät aktiviert ist, sendet das Funkgerät den aktuell entsprechenden Kanal per Sprache.

LAUTSTÄRKEREGELUNG

Drücken Sie die Navigationstaste VOL [up] (hoch) [down] (runter), um die Lautstärke in acht Stufen einzustellen.

KANALWAHL

Drücken Sie die Zifferntaste 1-16 oder die Navigationstasten CH [left] (links) [right] (rechts), um den gewünschten Kanal auszuwählen.

EINSTELLUNGEN DES HAUPTKANALS

1. Wählen Sie einen Kanal von 1 bis 16 Kanälen aus, bevor Sie die Zifferntaste [16] für 3 Sekunden drücken. Die Einstellungen des Hauptkanals können auch über die Computerprogrammierung vorgenommen werden.
2. Wenn der aktuelle Kanal nicht der Hauptkanal ist und innerhalb der Rücksetzzeit des Hauptkanals keine Bedienung erfolgt, kehrt das Funkgerät automatisch zum aktuell eingestellten Hauptkanal zurück.
3. Die Rücksetzzeit des Hauptkanals kann über die Funktionseinstellung in der Schreibfrequenzsoftware eingestellt werden (kann auf 10 Sekunden, 20 Sekunden...600 Sekunden eingestellt werden). Die Einstellung des Hauptkanals kann über die Einstellfunktion erfolgen.

PTT-SENDETASTE

1. Halten Sie vor dem Anruf die "PTT button" (PTT-Taste) gedrückt, während Sie mit normaler Stimme in das Mikrofon sprechen. Sowohl die PTT-Sendetaste an der Seite als auch die Navigations-PTT-Taste können eine normale Sendung durchführen.
2. Halten Sie einen Abstand von 5-10 cm zwischen Lippen und Mikrofon ein.

TASTATURSPERRE

Drücken Sie die Zifferntaste [1] für 2 Sekunden, um die Tastatur zu sperren, und bedienen Sie sie erneut, um die Tastatur zu entsperren.

AKKUSTANDANZEIGE

Drücken Sie die Zifferntaste [2] für 2 Sekunden, um die aktuellen Akkustandswerte abzurufen.

SCANNING (SUCHE)

Drücken Sie die Zifferntaste [3] für 2 Sekunden, um die Sprachansage für das Scannen zu erhalten. In diesem Moment führt das Funkgerät eine Kanalsuche von Kanal 1 bis 16 der Reihe nach durch. Beenden Sie die Kanalsuche, indem Sie eine beliebige Taste drücken.

EIN- UND AUSSCHALTEN

Schalten Sie das Funkgerät ein/aus, indem Sie die Zifferntaste [4] für 3 Sekunden drücken.

MONITORING (ÜBERWACHUNG)

Wechseln Sie in den Überwachungsmodus, indem Sie die Zifferntaste [5] für 2 Sekunden drücken.

LICHT

Drücken Sie die Zifferntaste [6] für 2 Sekunden, und das Licht schaltet sich ein und nach einer weiteren Bedienung wieder aus.

FM-RADIO

Drücken Sie die Zifferntaste [7] für 2 Sekunden, um in den Radiomodus zu gelangen. Drücken Sie CH [left] (links) [right] (rechts), um automatisch nach Radiofrequenzen zu suchen, und verlassen Sie das Radio nach einer weiteren Bedienung.

ANRUF

Durch Einstellen des Dual-Tone-Multiple-Frequency (DTMF)-Signals führen Sie die Arbeit aus, indem Sie die Zifferntaste [8] für 2 Sekunden drücken oder einen Code mit der PTT-Taste senden.

SENDEN DES 1750 RELAIS-SIGNALS

Drücken Sie die Zifferntaste [9] für 2 Sekunden. Das 1750-Signal kann gesendet werden, welches hauptsächlich zum Öffnen eines Sendesignals in einer europäischen Relaisstation verwendet wird. Die Funktion ist für nationale Relaisstationen nicht verfügbar.

SPRACHSTEUERUNGSFUNKTION

Drücken Sie die Zifferntaste [10] für 2 Sekunden, um die Sprachsteuerungsfunktion des aktuellen Kanals zu aktivieren, und die Funktion wird nach einer weiteren Bedienung deaktiviert.

HOHE/NIEDRIGE LEISTUNG

Drücken Sie die Zifferntaste [11] für 2 Sekunden, um die hohe/niedrige Leistung des aktuellen Kanals umzuschalten.

Drücken Sie die Zifferntaste [12] für 2 Sekunden, um die Warnfunktion zu aktivieren. Das Funkgerät im selben Kanal kann das Warnsignal empfangen. Drücken Sie die PTT-Taste, um die Warnfunktion zu beenden.

EINSTELLUNG DES HAUPTKANALS

Drücken Sie die Zifferntaste [16] für 2 Sekunden, um den Hauptkanal einzustellen. Stellen Sie den gewünschten Kanal ein und drücken Sie die Zifferntaste [16] für 2 Sekunden, dann ist die Einstellung des Hauptkanals abgeschlossen.

COMPUTERPROGRAMMIERUNG

Lesen Sie die Frequenz innerhalb des Funkgeräts mit dem Computer aus, und die folgenden Funktionen können über die Funktionseinstellungen eingestellt werden:

1. Sprachbenachrichtigung ein/aus
2. Rauschsperre (Squelch)
   Stellen Sie die Rauschsperre so ein, dass sie sich in einem besseren Zustand ohne Rauschstörungen befindet.
3. Stromsparfunktion
   Aktivieren Sie die Funktion; das Gerät wechselt in den Stromsparmodus, nachdem es 10 Sekunden lang im Standby-Zustand ohne Signalempfang oder -sendung war.
4. Zeitüberschreitungszeit (Time-out time)
   Verhindert Anrufe mit zu langer Haltezeit. Wenn das Gerät länger als die eingestellte Programmierzeit ununterbrochen sendet, kann es die Sendung stoppen und eine Warnung senden.
5. Sprachsteuerungs-Verstärkungsinversionspegel (Voice Control Gain Inversion Level)
   Die Funktion dient zur Einstellung der Sprachsteuerungsempfindlichkeit.
6. Scanmodus Trägerwelle/Zeit (Scanning Mode Carrier Wave/Time)
7. Einstellung des Hauptkanals
8. Rücksetzzeit des Hauptkanals
9. Piepton (Beep)
   Nach Aktivierung der Funktion ertönt beim Drücken der Zifferntaste ein Piepton und eine Antwortstimme. Bei Deaktivierung der Funktion ertönt kein Piepton beim Drücken der Zifferntaste.
10. Warnton für Emissionsende (Warning Tone for Emission End)
    Nach Aktivierung der Funktion ertönt nach der Sendung ein Piepton, und die Stimme wird an die andere Partei gesendet.
11. Hohe/Niedrige Leistung
12. Auswahl von Breitband/Schmalband (Broadband/Narrow Band)
    Breitbandauswahl für Frequenzabstand >25KHz und Schmalband für Frequenzabstand
13. Besetztkanalsperre (Busy Channel Lockout)
    Die Aktivierung dieser Funktion kann Störungen durch andere Funkgeräte, die denselben Kanal verwenden, verhindern. Wenn Sie die [PTT]-Taste während der Belegung eines Schlüsselkanals drücken, kann das Funkgerät eine Warnung aussenden und keine Signale senden, und es kehrt in den Empfangsmodus zurück.
14. Sprachverschlüsselung/Komprimierung (Scrambling/Companding)
    Der Sprachverschlüsselungs-/Komprimierungsmodus ist verfügbar.
15. QT/DQT
    1. Es stehen sowohl 39 Standardsätze von kontinuierlichen tonfrequenzgesteuerten Rauschsperrenmodulen als auch 83 Sätze von kontinuierlichen digital gesteuerten Rauschsperrensystemen zur Verfügung (kann über die Computerprogrammierungssoftware KD-C21 eingestellt werden).
    2. Wählen Sie zufällige Nicht-Standard-Systeme für die kontinuierliche Tonfrequenzsteuerung für Frequenzen zwischen 60Hz und 260Hz.
    3. Wählen Sie zufällige Nicht-Standard-Systeme für die kontinuierliche digitale Steuerung für Frequenzen zwischen 000N und 777N, 000I und 777I.
16. PTT-Tastencode-Senden (PTT-ID) und Dual-Tone-Multiple-Frequency (DTMF)-Signal. Die Funktion kann das Interphone so einstellen, dass es durch Drücken der PTT-Taste sendet oder nach dem Loslassen eine Dual-Tone-Multiple-Frequency-Sprachnachricht sendet. Stellen Sie Parameter in der Schreibfrequenzsoftware ein, mit spezifischer Bedienung wie folgt:
    1. Verbinden Sie den Computer mit einer Schreibfrequenzleitung, um die Funkgerätinformationen auszulesen. Klicken Sie in der Symbolleiste auf "edit" (bearbeiten) und "DTMF", und stellen Sie die Codierung in PTT-ID- und DTMF-Codes ein.
    2. Wählen Sie nach der Einstellung "more" (mehr) im Kanal, um die Dual-Tone-Multiple-Frequency für die Kanalbearbeitung einzustellen. Wählen Sie DTMF optionale Signalisierung in den PTT-ID-Optionen, um DTMF auszuwählen.
17. Deaktivieren und Ausschalten (Stun and Kill)
    Die Funktion wird üblicherweise für die Vermietung oder bei Verlust verwendet. Wenn Mietkunden das Gerät nicht überfällig zurückgeben oder es verloren geht, kann es deaktiviert oder ausgeschaltet werden, um es unbrauchbar zu machen. Dies kann über die Schreibfrequenzsoftware eingestellt werden, und Sprachverschlüsselung oder Komprimierung können für den Kanal, für den die Funktion eingestellt ist, nicht ausgewählt werden.

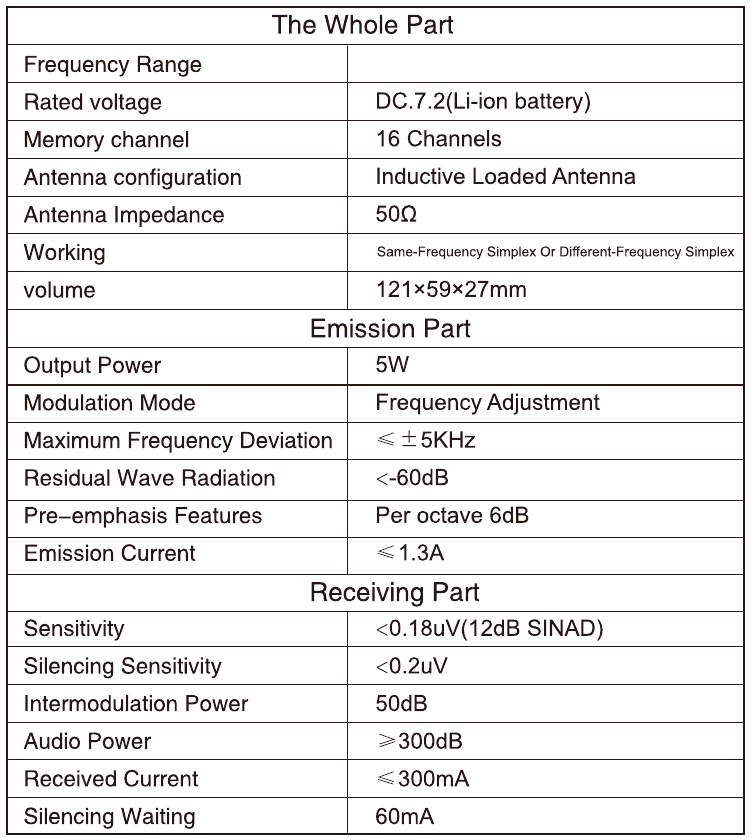

SPEZIFIKATIONEN

• Die besten Frequenzpunkte für das Modell liegen zwischen 430-460MHz.
  Wir behalten uns das Recht vor, die Spezifikationen für technische Verbesserungen ohne vorherige Ankündigung zu ändern.

www.retevis.com
