Retevis RA635 - Handfunkgeräte-Handbuch

Übersicht

Vor der Verwendung des Geräts

Gürtelclip entfernen

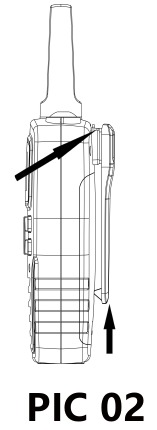

Bevor Sie die Batterien in das Gerät einlegen, ziehen Sie zuerst die Gürtelclip-Verriegelung vom Gerät weg (siehe Abb. 02)

Batterien einlegen

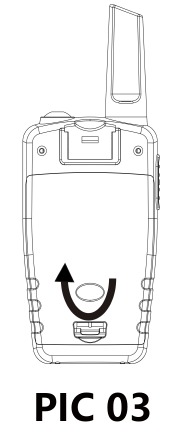

1. Schieben Sie die Batteriefachabdeckung nach unten (siehe Abb. 03).

2. Legen Sie 4*AAA-Batterien ein (nicht im Lieferumfang enthalten)
3. Positionieren Sie die Batterien entsprechend der auf dem Batteriefach angegebenen Polarität.
4. Nachdem Sie die Batterien richtig eingelegt haben, setzen Sie die Batteriefachabdeckung wieder auf (siehe Abb. 04).


Bedienung des Geräts

1. Gerät ein-/ausschalten:
   Gerät einschalten: Halten Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt, dann hören Sie einen Piepton.
   Gerät ausschalten: Halten Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt, dann hören Sie einen Piepton.

2. Lautstärke einstellen:
   Um die Lautstärke zu erhöhen, drücken Sie die Up (Aufwärts)-Taste und drücken Sie die Down (Abwärts)-Taste , um die Lautstärke zu verringern.
   Hinweis: Die Lautstärke wird auf dem Bildschirm angezeigt.

3. Anzeige für niedrigen Batteriestand.
   Der Batteriestand wird durch die Anzahl der Quadrate im Batteriesymbol auf dem LCD-Bildschirm angezeigt.

   	Batterie voll
   	Batterie 2/3 geladen
   	Batterie 1/3 geladen
   	Batterie leer

   Wenn die Batteriespannung niedrig ist, blinkt das Batteriesymbol und ein Piepton ertönt, um anzuzeigen, dass die Batterien ersetzt oder aufgeladen werden müssen.

4. Kommunikation empfangen / senden:
   Die Geräte befinden sich im 'Reception' (Empfang)-Modus, wenn sie eingeschaltet sind und nicht senden. Wenn ein Signal auf dem aktuellen Kanal empfangen wird, zeigt das LCD 'Reception' (Empfang) an. Wenn Sie die PTT (Push-to-Talk)-Taste drücken, wechseln die Geräte in den "Transmission" (Sendung)-Modus. Halten Sie das Gerät senkrecht mit dem Mikrofon 5-10 cm von Ihrem Mund entfernt. Halten Sie die PTT (Push-to-Talk)-Taste gedrückt und sprechen Sie mit normaler Stimme in das Mikrofon. Lassen Sie die PTT (Push-to-Talk)-Taste los, wenn Sie mit dem Senden fertig sind. Damit andere Ihre Übertragung empfangen können, müssen sie sich auf demselben Kanal wie Sie befinden.
   Hinweis:

   1. Die maximale Reichweite beträgt 2 km und hängt von Ihrer Umgebung ab. Sie wird durch Hindernisse wie Hügel oder Gebäude beeinflusst.

   2. Versuchen Sie nicht, zwei Geräte zu verwenden, die weniger als 1,5 mm (5 Fuß) voneinander entfernt sind, da es sonst zu Störungen kommen kann.

5. Kanäle wechseln:
   Drücken Sie die MENU (Menü)-Taste einmal. Die Kanalnummer blinkt auf dem Display.
   Drücken Sie die Up (Aufwärts)-Taste / Down (Abwärts)-Taste , um den Kanal zu wechseln. Drücken Sie die PTT (Push-to-Talk)-Taste zur Bestätigung und um in den Standby-Modus zurückzukehren.
   Hinweis: Wenn innerhalb von 15 Sekunden während der Einstellung keine Taste gedrückt wird, kehrt das Gerät in den Standby-Modus zurück.

6. CTCSS+DCS
   Drücken Sie die MENU (Menü)-Taste zweimal. Der aktuelle CTCSS(DCS)-Code blinkt auf dem Display. Drücken Sie die Up (Aufwärts)-Taste / Down (Abwärts)-Taste , um die 99 verfügbaren Codes zu ändern. Drücken Sie die PTT (Push-to-Talk)-Taste zur Bestätigung und um in den Standby-Modus zurückzukehren. Lizenzfreie Funkgeräte, die auf dem PMR446-MHz-Frequenzband arbeiten, verfügen über 16 verfügbare Funkkanäle. Wenn sich viele Gerätenutzer in Ihrer Nähe befinden, besteht die Möglichkeit, dass einige Benutzer auf demselben Funkkanal arbeiten. Um zu verhindern, dass Sie Signale von anderen Benutzern empfangen, wurden Unterkanäle integriert. Bei Verwendung von CTCSS(DCS) wird ein niederfrequenter Ton (zwischen 67-250 Hz) zusammen mit dem Sprachsignal übertragen. Es stehen 99 Töne zur Auswahl. Sie können einen der 99 verfügbaren Unterkanäle frei wählen. Aufgrund der Filterung sind diese Unterkanäle in der Regel nicht hörbar, sodass sie die Kommunikation nicht stören.

7. VOX (Freisprechfunktion)
   Drücken Sie die MENU (Menü)-Taste dreimal. Die aktuelle VOX-Einstellung blinkt auf dem Display und das VOX-Symbol wird angezeigt.
   Drücken Sie die Up (Aufwärts)-Taste , um die VOX-Empfindlichkeitsstufe zwischen 1 und 3 einzustellen (Stufe 3 ist die hohe Empfindlichkeitsstufe).
   Drücken Sie die Down (Abwärts)-Taste bis "OF" (AUS) auf dem Display erscheint, um VOX auszuschalten. Drücken Sie die PTT (Push-to-Talk)-Taste zur Bestätigung und um in den Standby-Modus zurückzukehren. Im VOX-Modus sendet das Funkgerät ein Signal, wenn es durch Ihre Stimme oder andere Geräusche in Ihrer Umgebung aktiviert wird. Der VOX-Betrieb wird nicht empfohlen, wenn Sie Ihr Gerät in einer lauten oder windigen Umgebung verwenden möchten. Hinweis: Der VOX-Modus wird übersteuert, wenn Sie die PTT (Push-to-Talk)-Taste drücken.

8. Scannen nach einem aktiven Funkkanal
   Halten Sie die UP (Aufwärts)-Taste 2 Sekunden lang gedrückt: Die Anzeige für die Funktion "SCAN" (SCANNEN) erscheint auf dem Display, und der Kanal wird kontinuierlich von 1 bis 16 gescannt. Sobald ein aktiver Kanal gefunden wird, stoppt der Scan und Sie können die Übertragung anhören. Wenn die Übertragung auf dem gefundenen Kanal stoppt, wird der Scan automatisch fortgesetzt. Hinweis: Wenn Sie die PTT (Push-to-Talk)-Taste drücken, während Sie einen gefundenen Kanal abhören, kehrt das Gerät in den Standby-Modus auf dem gefundenen Kanal zurück.

9. Monitorfunktion
   Halten Sie die DOWN (Abwärts)-Taste ca. 3 Sekunden lang gedrückt, um die Monitorfunktion zu aktivieren.
   Lassen Sie die DOWN (Abwärts)-Taste los, um in den Standby-Modus zurückzukehren.

10. Einstellen des Ruftons
    Das Gerät verfügt über 10 Ruftöne. Drücken Sie die MENU (Menü)-Taste 4 Mal, "CA" (RU) wird angezeigt und der aktuelle Rufton.
    Drücken Sie die UP (Aufwärts)-Taste / Down (Abwärts)-Taste , um einen anderen Rufton zu wählen. Drücken Sie die PTT (Push-to-Talk)-Taste zur Bestätigung und um in den Standby-Modus zurückzukehren. 11. Senden eines Ruftons. Drücken Sie die CALL (Anruf)-Taste einmal schnell, der Rufton wird auf dem eingestellten Kanal übertragen.

12. Roger Beep Ein/Aus
    Nachdem die PTT (Push-to-Talk)-Taste losgelassen wurde, sendet das Gerät einen Roger-Beep, um zu bestätigen, dass das Sprechen beendet wurde. Drücken Sie die MENU (Menü)-Taste 5 Mal, "Ro" (Ro) wird angezeigt.
    Drücken Sie die UP (Aufwärts)-Taste /Down (Abwärts)-Taste , um den Roger Beep EIN/AUS zu schalten. Drücken Sie die PTT (Push-to-Talk)-Taste, um Ihre Auswahl zu bestätigen und in den Standby-Modus zurückzukehren.

13. Hintergrundbeleuchtetes Display
    Drücken Sie eine beliebige Taste außer der MENU (Menü)-Taste, um die Hintergrundbeleuchtung des LCD-Displays zu aktivieren. Die Hintergrundbeleuchtung leuchtet etwa 5 Sekunden lang.

14. Headset-Anschluss
    Das Gerät kann mit einem Headset verwendet werden (falls ein Headset mit dem Gerät verpackt ist). Der Anschluss befindet sich oben am Gerät. Stecken Sie den Ohrhörerstecker in den Anschluss (2,5-mm-Klinke). Am Ohrhörer befindet sich eine kleine "PTT" (Push-to-Talk)-Taste, die die gleiche Funktion wie die PTT (Push-to-Talk)-Taste am Gerät hat. Wenn Sie die PTT (Push-to-Talk)-Taste des Ohrhörers verwenden, müssen Sie auch das Mikrofon des Ohrhörers zum Sprechen verwenden. Hinweis: Schließen Sie kein anderes Headset an, dies kann Ihr Gerät beschädigen.
15. Batteriesparfunktion:
    Wird das Gerät 6 Sekunden lang nicht verwendet, wird automatisch der Sparmodus aktiviert. Dies beeinträchtigt den Empfang von Übertragungen nicht, und der Standby-Modus wird automatisch reaktiviert, sobald ein Signal erkannt wird.

16. Integrierte Taschenlampe
    Ihr Gerät verfügt über eine integrierte Taschenlampe, die zum Senden von Lichtsignalen oder für Ihre Beleuchtungsbedürfnisse verwendet werden kann.

17. Gerät sperren & entsperren
    Halten Sie die MENU (Menü)-Taste 3 Sekunden lang gedrückt, um das Gerät zu sperren. Das Tastensperren-Symbol wird auf dem LCD-Bildschirm angezeigt. Halten Sie die MENU (Menü)-Taste 3 Sekunden lang gedrückt, um das Gerät zu entsperren.

18. Technische Daten

    Frequenz	PMR446
    Kanäle	16 Kanäle
    Untercode	CTCSS 38+DCS61
    Sendeleistung	=<500mW ERP
    Reichweite	Bis zu 2 km (freies Feld)
    Batterietyp	4xAAA Alkali-/Akkubatterien (nicht im Lieferumfang enthalten)
    Modulationsart	FM – F3E
    Kanalabstand	12,5 kHz (Schmalband)

US (Frequenztabelle)
