Hioki 9262 - Prüfadapter-Handbuch

Einführung

Vielen Dank für den Kauf des HIOKI 9262 TEST FIXTURE. Um die maximale Leistung aus dem Produkt zu erzielen, lesen Sie bitte zuerst dieses Handbuch und bewahren Sie es für zukünftige Referenz auf.

Überblick

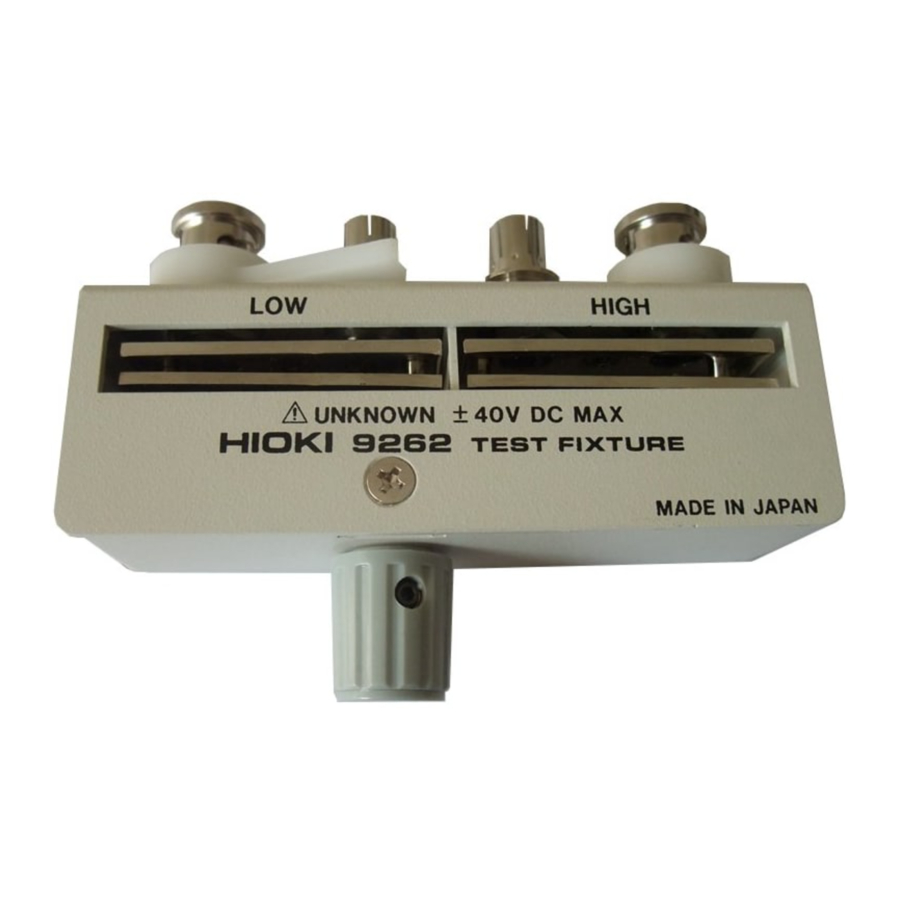

Dieses HIOKI 9262 TEST FIXTURE kann direkt an die Messklemmen (UNKNOWN) der HIOKI LCR und Z HiTESTERs angeschlossen werden, um ein bedrahtetes Bauteil zu testen. Das Bauteil kann mit einer einzigen Drehknopfbetätigung geklemmt werden.

Technische Daten

Messfrequenzbereich	DC bis 8 MHz
Maximale Anlegespannung	±40 VDC
Abmessungen des Prüflings	Durchmesser 0,3 bis 2 mm, Abstand mindestens 5 mm
Restwiderstand
Kurzgeschlossen Streukapazität zwischen den Klemmen	5 mmax. (bei 100 Hz) 2 pF max. (bei 5 MHz)
Abmessungen und Masse	Ca. 96B x 26H x 33T mm (3.78"W x 1.02"H x 1.30"D) (ohne vorstehende Teile), Ca. 180 g (6.3 oz.)
Betriebs-Temperatur- und Feuchtigkeitsbereich	0°C bis 40°C (32°F bis 104°F), 80% rel. Luftfeuchte oder weniger (nicht kondensierend)
Lager-Temperatur- und Feuchtigkeitsbereich	-10°C bis 55°C (14°F bis 131°F), 80% rel. Luftfeuchte oder weniger (nicht kondensierend)
Betriebsumgebung	Innenbereich, Höhe bis zu 2000 m (6562 ft.)
Zubehör	Bedienungsanleitung
Produktgarantiezeitraum	3 Jahre

Bitte prüfen Sie einen HIOKI-Katalog auf Instrumente, an die dieses Produkt angeschlossen werden kann.

Inspektion und Wartung

Erstinspektion

Wenn Sie das Produkt erhalten, prüfen Sie es sorgfältig, um sicherzustellen, dass keine Schäden während des Versands aufgetreten sind. Wenn Schäden offensichtlich sind oder wenn es nicht gemäß den Spezifikationen funktioniert, wenden Sie sich an Ihren Händler oder HIOKI-Vertreter.

Vorabprüfungen

• Bevor Sie das Produkt zum ersten Mal verwenden, überprüfen Sie, ob es normal funktioniert, um sicherzustellen, dass während der Lagerung oder des Versands keine Schäden aufgetreten sind. Sollten Sie Schäden feststellen, wenden Sie sich an Ihren Händler oder Hioki-Vertreter.

Wartung und Service

• Um das Produkt zu reinigen, wischen Sie es vorsichtig mit einem weichen Tuch ab, das mit Wasser oder mildem Reinigungsmittel angefeuchtet ist. Verwenden Sie niemals Lösungsmittel wie Benzol, Alkohol, Aceton, Ether, Ketone, Verdünner oder Benzin, da diese das Gehäuse verformen und verfärben können.
• Wenn das Produkt fehlerhaft zu sein scheint, wenden Sie sich an Ihren Händler oder Hioki-Vertreter. Verpacken Sie das Produkt sorgfältig, damit es während des Versands nicht beschädigt wird, und legen Sie eine detaillierte schriftliche Problembeschreibung bei. Hioki kann nicht für Schäden verantwortlich gemacht werden, die während des Versands entstehen.

Anwendungshinweise

• Lagern oder verwenden Sie das Produkt nicht an Orten, an denen es direkter Sonneneinstrahlung, hohen Temperaturen oder Feuchtigkeit oder Kondensation ausgesetzt sein könnte. Unter solchen Bedingungen kann das Produkt beschädigt werden und die Isolation kann sich so verschlechtern, dass es die Spezifikationen nicht mehr erfüllt.
• Verwenden Sie das Produkt nicht an Orten, an denen es korrosiven oder brennbaren Gasen ausgesetzt sein könnte. Das Produkt kann beschädigt werden.
• Dieses Produkt ist nicht vollständig wasser- oder staubdicht konzipiert. Um Schäden zu vermeiden, verwenden Sie es nicht in einer nassen oder staubigen Umgebung.
• Um Schäden am Produkt zu vermeiden, schützen Sie es während des Transports und der Handhabung vor Vibrationen oder Stößen und achten Sie besonders darauf, es nicht fallen zu lassen.
• Wenn das Gerät stark nass, ölig oder staubig geworden ist, stellen Sie die Verwendung ein und senden Sie es zur Wartung an eine zugelassene HIOKI-Servicestelle.
• Beachten Sie die Bedienungsanleitung des Instruments, an das dieses Produkt angeschlossen wird, um Informationen zur Verwendung des Instruments und zur Anlegung von Gleichspannung zu erhalten.
• Beim Anbringen oder Abnehmen dieses Produkts von einem Tester ziehen oder stecken Sie es gerade von der Messklemme des Testers ab. Wenn das Produkt schräg angebracht oder abgenommen wird, kann sich die Anschlussklemme verformen und den Messwert beeinflussen.

Teilebezeichnungen

Anschluss des Prüfadapters

Stecken Sie den Adapter mit dem Produktnamen nach oben in die Messklemmen (UNKNOWN) des Testers. Befestigen Sie ihn mit den linken und rechten Befestigungshebeln.

Befestigen der Prüflinge

Führen Sie den Prüfling (von oben) in den Prüflingsklemmschlitz ein und klemmen Sie ihn durch Drehen des Drehknopfs fest.

HINWEIS:

• Prüflinge, deren Anschlüsse sich im Durchmesser um mehr als 0,4 mm unterscheiden, können nicht geklemmt werden.
• Achten Sie darauf, Schmutz vom Klemmschlitz fernzuhalten.
• Stellen Sie sicher, dass der Prüfling fest geklemmt ist. Andernfalls können keine genauen Messungen erzielt werden.

Leerlauf- und Kurzschlusskompensation

Um die Messgenauigkeit zu verbessern, führen Sie die Leerlauf- und Kurzschlusskompensation durch.

HINWEIS:
Die Bedienungsmethode hängt vom Tester ab, an den der Prüfadapter angeschlossen ist. Beachten Sie die Bedienungsanleitung des Testers.

Leerlaufkompensation

Bringen Sie den Prüfadapter in den Leerlaufzustand, ohne Verbindung zwischen den beiden Enden des Klemmschlitzes.

Kurzschlusskompensation

1. Verwenden Sie eine Kurzschlussbrücke, deren Impedanz so gering wie möglich ist. Wenn Sie einen Metalldraht oder Ähnliches als Kurzschlussbrücke verwenden, stellen Sie sicher, dass dieser so dick und kurz wie möglich ist.

2. Führen Sie die Kurzschlussbrücke ein und klemmen Sie sie fest, um die Hoch- und Nieder-Prüfanschlüsse kurzzuschließen. Um externe Einflüsse so gering wie möglich zu halten, schieben Sie die Kurzschlussbrücke unbedingt ganz hinein.
